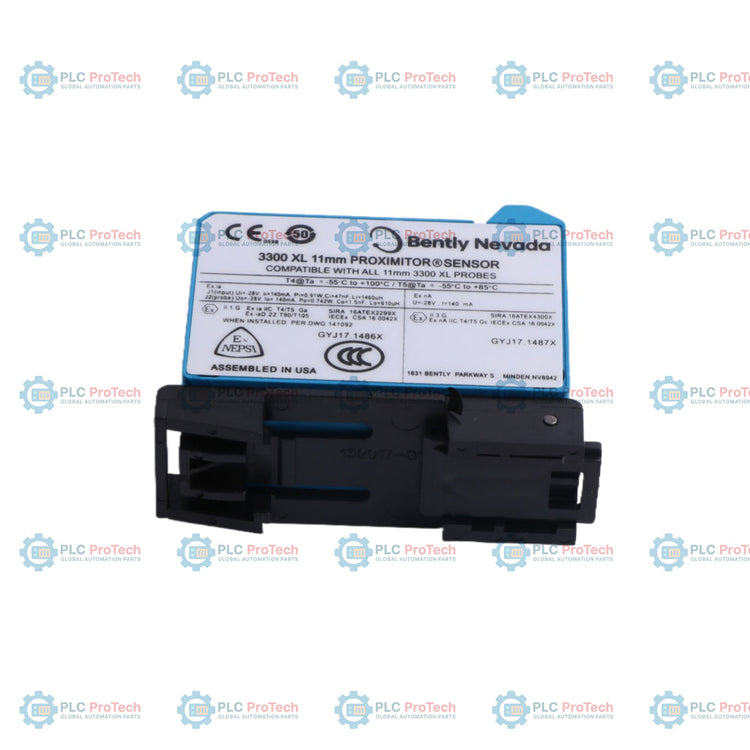

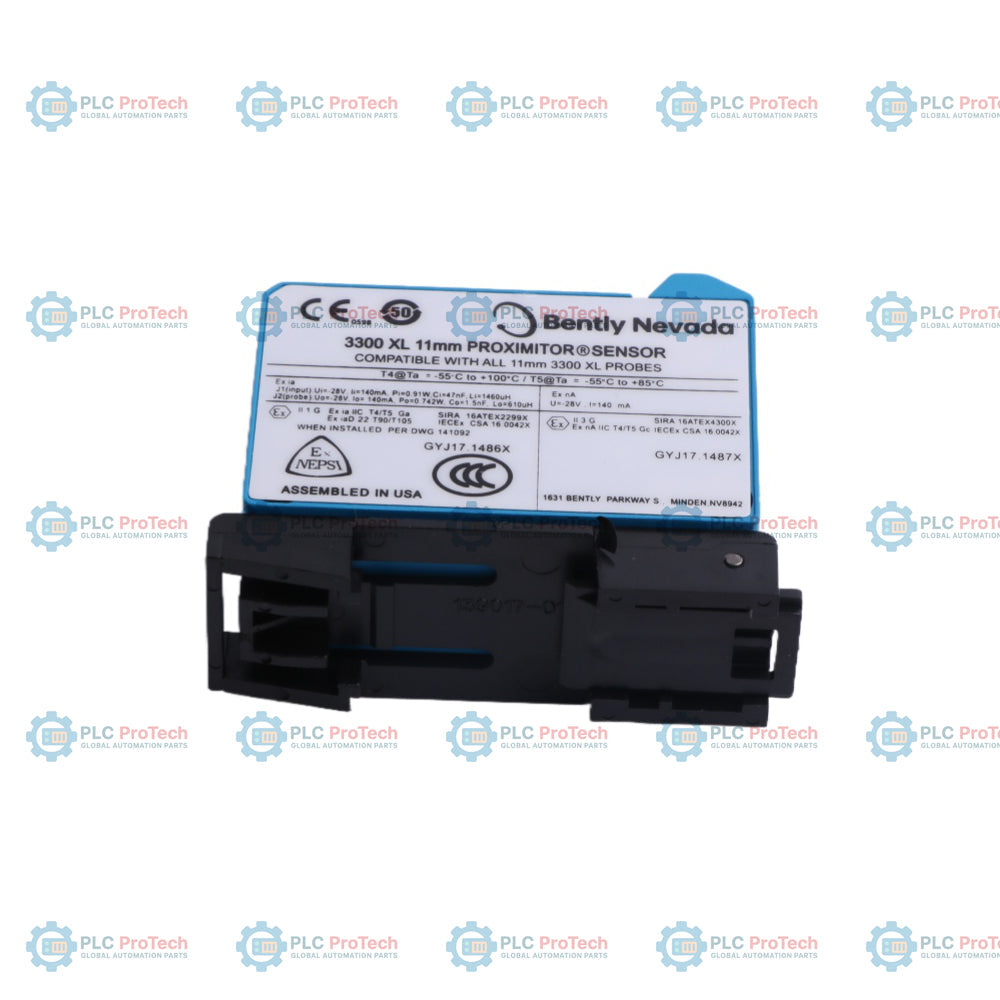

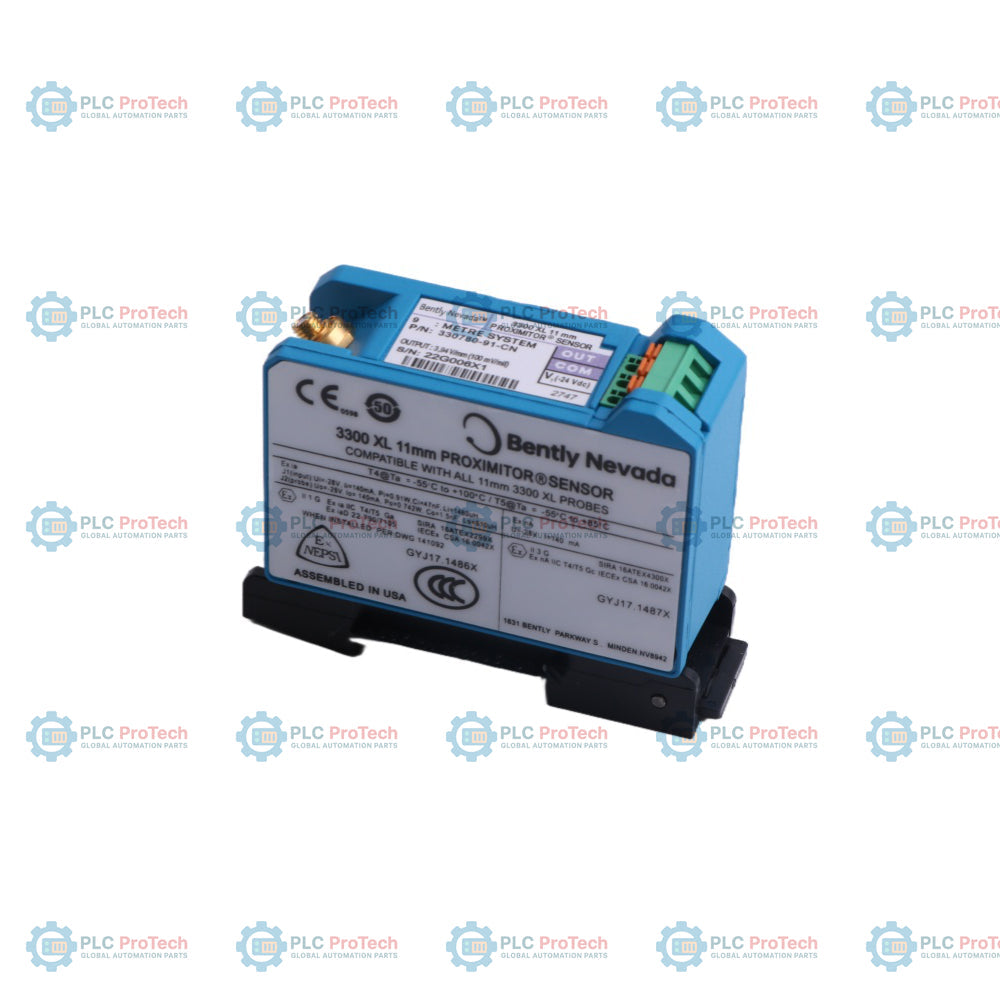

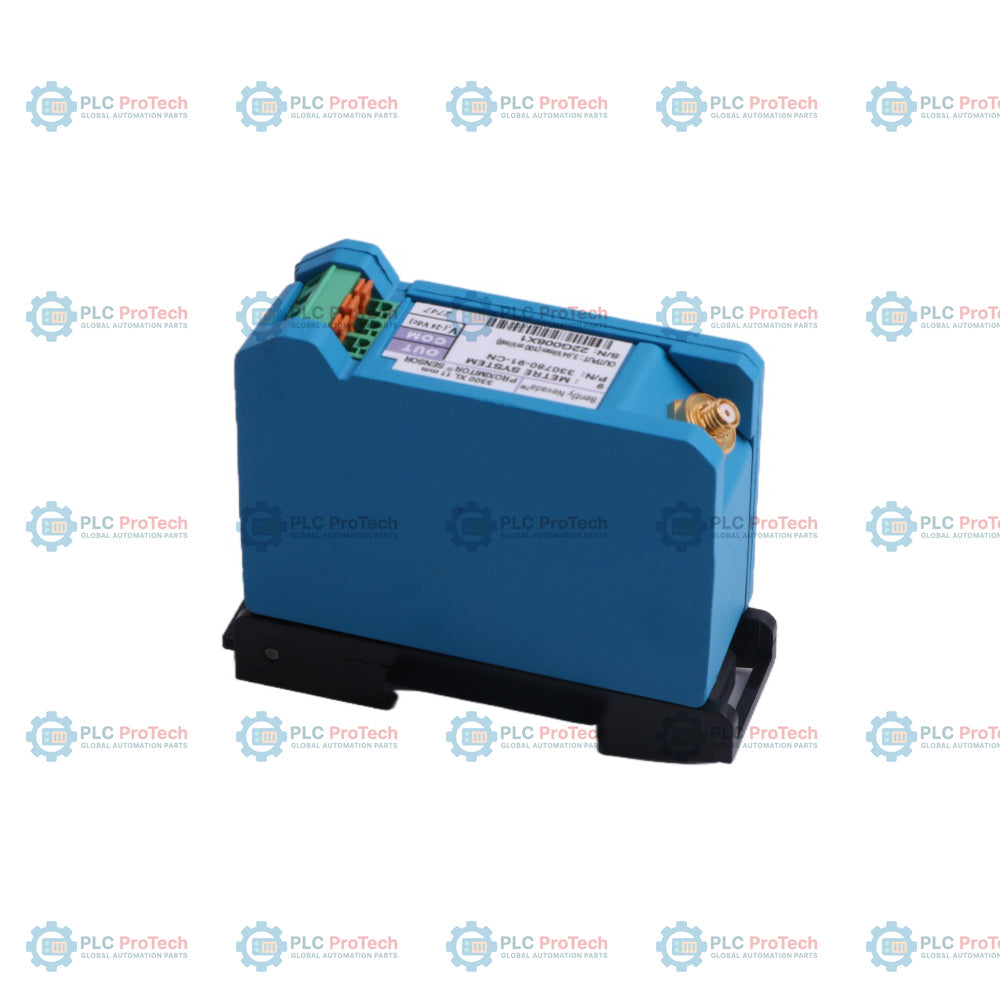

Bently Nevada 330780-91-CN 3300 XL Sensor Proximitor 11 mm

SKU 330780-91-CN

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Bently Nevada
No. Produk: 330780-91-CN
Negara asal:Amerika Syarikat
Jenis Produk: Sensor Proximitor 3300 XL 11 mm
Kod bar: 8537101190
Pembayaran: T/T, Western Union
Berat: 180g
Dimensi: 50 mm x 100 mm x 100 mm (T x W x D)
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

330780-91-CN menetapkan konfigurasi pemasangan rel DIN 9.0 m bagi Sensor Proximitor 3300 XL 11 mm, yang dilengkapi pakej kelulusan kawasan berbahaya China. Sensor ini menjalankan pengukuran anjakan arus pusar tanpa sentuhan dalam rangkaian pemantauan 3300 XL 11 mm, dengan menghasilkan voltan analog yang berkadar terus dengan jarak antara hujung prob dan permukaan sasaran yang diperhatikan.

Varian ini dipadankan dengan prob 3300 XL 11 mm dan kabel sambungan untuk memantau getaran aci, kedudukan paksi dan dinamik rotor. Berbeza daripada pilihan 5.0 m atau konfigurasi pemasangan panel, model ini ditentukur di kilang untuk panjang sistem 9.0 m dan dilengkapi perkakasan pemasangan rel DIN. Selain itu, akhiran -CN menandakan pensijilan NEPSI dan CCC yang diperlukan untuk pematuhan kawasan berbahaya setempat di pasaran China.

Ciri-ciri

Pilihan 91 menetapkan panjang sistem 9.0 meter yang dikonfigurasikan untuk pemasangan rel DIN.
Akhiran -CN menandakan pakej kelulusan kawasan berbahaya China, termasuk pensijilan NEPSI dan CCC.
Menerima input daripada prob kedekatan 3300 XL 11 mm dan kabel sambungan yang sepadan.
Menghasilkan output voltan analog berterusan sebanyak 3.94 V/mm (100 mV/mil).
Menggunakan penyambung sepaksi ClickLoc loyang bersadur emas untuk pendawaian yang kukuh secara fizikal.
Dibina dengan perumah aluminium A380.

Aplikasi

Pemantauan getaran aci dan kedudukan paksi turbin stim dan gas
Dinamik rotor pemampat empar dan paksi
Penjejakan kedudukan aci pam dan penjana industri
Sistem perlindungan mesin berputar kritikal

Maklumat Pesanan

Pilihan / Segmen	Kod pada SKU Ini	Maksud daripada Helaian Data
Nombor Bahagian yang Boleh Dipesan	330780-91-CN	Sensor Proximitor 3300 XL 11 mm dengan panjang sistem 9.0 m, pemasangan rel DIN dan kelulusan China
A: Jumlah Panjang dan Pilihan Pemasangan	91	Panjang sistem 9.0 meter (29.5 kaki), pemasangan rel DIN
Akhiran	-CN	Pakej kelulusan kawasan berbahaya China (NEPSI + CCC + tanda yang berkenaan)

Spesifikasi Teknikal

Pengilang	Bently Nevada
Nombor Bahagian / SKU	330780-91-CN
Jenis Sistem	Sistem Transduser Kedekatan 3300 XL 11 mm
Keserasian Input Sensor	Menerima satu prob kedekatan 3300 XL 11 mm dan kabel sambungan
Keperluan Input Kuasa	-17.5 Vdc hingga -26 Vdc (tanpa penghalang) pada penggunaan maksimum 12 mA; -23 Vdc hingga -26 Vdc (dengan penghalang)
Rintangan Output Analog	50 ohm
Faktor Skala Inkremental (ISF)	3.94 V/mm (100 mV/mil) +/- 10% tipikal
Julat Linear	4.0 mm (160 mil), bermula pada kira-kira 0.5 mm (20 mil) dari sasaran
Tetapan Jurang yang Disyorkan	2.5 mm (100 mil)
Respons Frekuensi	0 hingga 8 kHz (+0, -3 dB tipikal)
Bahan Perumah	Aluminium A380
Bahan Penyambung	ClickLoc loyang bersadur emas
Suhu Operasi	-52 degC hingga +100 degC
Had Kelembapan Relatif	100% pemeluwapan (bukan untuk rendaman dengan penyambung terlindung)

Sambungan dan Antara Muka

Label Terminal	Fungsi Sambungan Terminal
VT	Pemancar Voltan / Bekalan Kuasa (input nominal -24 Vdc)
SEPADAN	Rujukan Bumi Sepunya
KELUAR	Isyarat Output Analog Transduser

Garis Panduan Pemasangan

Pastikan sensor Proximitor dipasang pada rel DIN 35 mm dalam kepungan industri yang kering dan bersih serta memberikan perlindungan minimum IP54. Pastikan kelegaan yang sesuai untuk pendawaian medan dan sambungan terminal. Gunakan kabel triad berperisai tiga konduktor (0.2 hingga 1.5 mm2 atau 16 hingga 24 AWG) untuk sambungan antara sensor Proximitor dan sistem pemantauan. Sahkan bahawa jumlah panjang prob dan kabel sambungan sepadan dengan panjang penentukuran sistem sensor, iaitu 9.0 m.

Pematuhan dan Pensijilan

Pemancar 330780-91-CN memenuhi keperluan pematuhan berikut:

NEPSI (Pusat Penyeliaan dan Pemeriksaan Kebangsaan untuk Perlindungan Letupan dan Keselamatan Instrumentasi) - Pilihan CN
CCC (Pensijilan Wajib China) - Pilihan CN
Tanda CE (Arahan EMC 2014/30/EU dan Arahan RoHS 2011/65/EU)
Pematuhan keselamatan fungsi SIL 2 (HFT = 0) dan SIL 3 (HFT = 1)

FAQ

Apakah yang diwakili oleh akhiran -CN pada sensor Proximitor ini?

Akhiran -CN mewakili pakej kelulusan kawasan berbahaya China, yang memperakui pematuhan terhadap keperluan NEPSI dan CCC.

Apakah jenis pemasangan yang disediakan oleh pilihan 91 untuk Proximitor ini?

Pilihan 91 menetapkan panjang sistem 9.0 meter yang dikonfigurasikan dengan perkakasan pemasangan rel DIN.

Apakah panjang probe dan kabel sambungan yang serasi dengan model ini?

Sensor Proximitor 9.0 m ini memerlukan jumlah panjang probe dan kabel sambungan tepat 9.0 meter bagi mengekalkan penentukuran yang betul.

Apakah julat suhu operasi sensor ini?

Sensor ini beroperasi dalam julat suhu ambien -52 degC hingga +100 degC (-62 degF hingga +212 degF).
