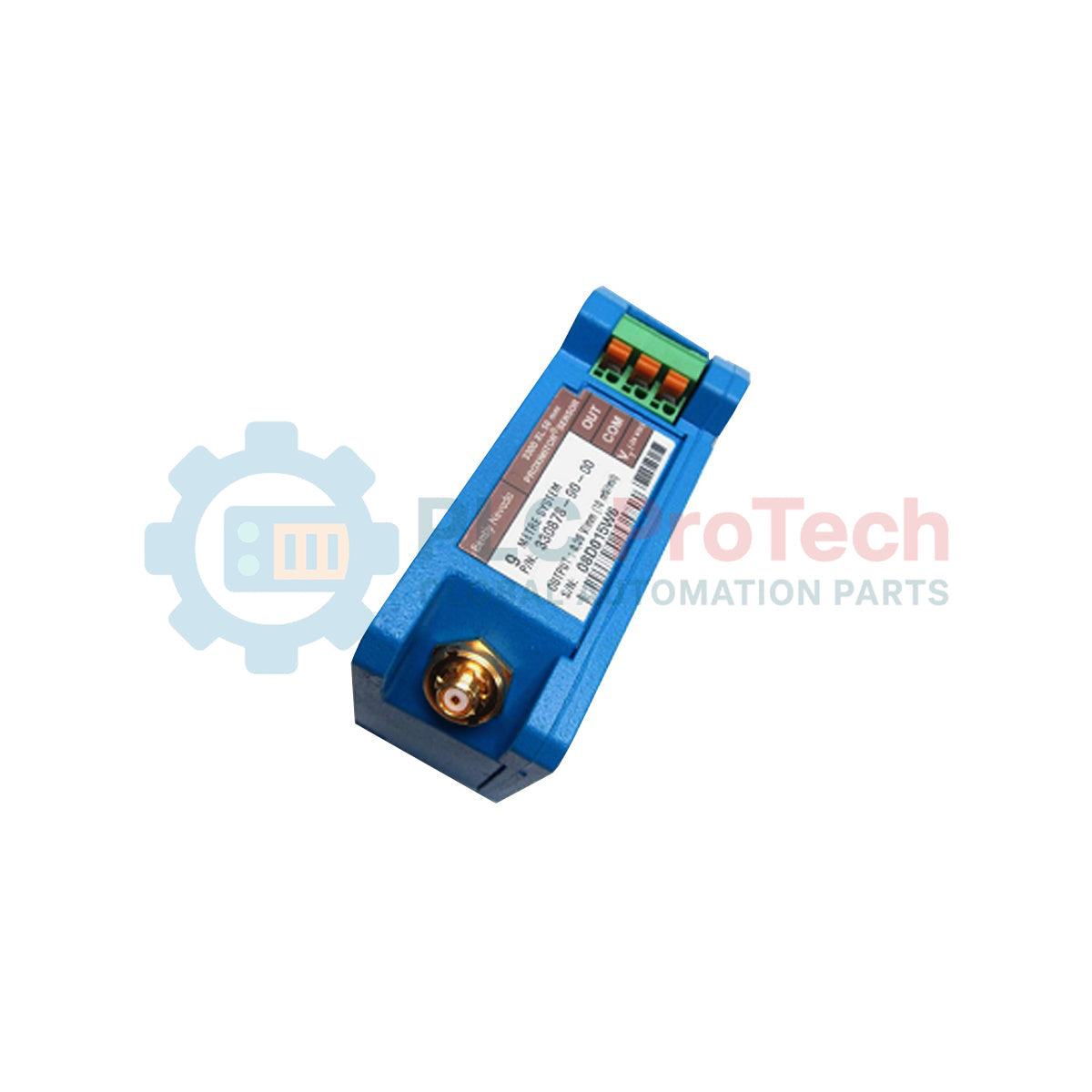

Penderia Proximitor 50 mm 3300 XL Bently Nevada 330878-90-CN

SKU 330878-90-CN

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Bently Nevada
No. Produk: 330878-90-CN
Negara asal:Amerika Syarikat
Jenis Produk: Sensor Proximitor
Pembayaran: T/T, Western Union
Berat: 320g
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

Untuk mengondisikan isyarat arus pusar dinamik bagi diagnostik mesin berkeandalan tinggi, Bently Nevada 330878-90-CN beroperasi sebagai komponen utama sistem Sensor Proximitor 3300 XL 50 mm. Unit ini menukar isyarat frekuensi radio (RF) yang dijana oleh prob jarak kepada output voltan berkadar, yang membolehkan pengukuran tepat anjakan, getaran dan kedudukan aci dalam mesin berputar berat. Konfigurasi khusus -90-CN menetapkan panjang sistem 9.0 meter dengan keupayaan pemasangan panel dan pensijilan keselamatan khusus wilayah.

Ciri-ciri

Dioptimumkan untuk medan apertur tinggi prob jarak 50 mm.
Penentukuran jumlah panjang sistem 9.0 meter (29.5 kaki) sepadan dengan impedans prob dan kabel sambungan.
Reka bentuk kukuh yang dipasang pada panel memastikan pemasangan selamat dalam kotak simpang industri atau perumah instrumen.
Perumah aluminium tuang A380 tahan kakisan memberikan ketahanan unggul dalam persekitaran lasak.
Penetapan kelulusan agensi CN untuk pematuhan peraturan khusus negara.

Aplikasi

Pemantauan getaran tujahan dan jejarian pada turbin stim dan gas berskala utiliti besar.
Penjejakan garis tengah aci dan analisis anjakan dalam penjana hidroelektrik.
Gelung perlindungan mekanikal untuk pemampat industri berkuasa tinggi dan pam proses.
Pemantauan anjakan kilasan dan struktur dalam penjanaan kuasa serta pendorongan marin.

Jadual Spesifikasi Teknikal

Parameter	Nilai Spesifikasi
Pengilang	Bently Nevada (Baker Hughes)
Nombor Model	330878-90-CN
Siri Sensor	3300 XL 50 mm
Panjang Sistem	9.0 meter (29.5 kaki)
Konfigurasi Pemasangan	Pemasangan Panel
Bahan Perumah	Aluminium A380
Suhu Operasi	-51 darjahC hingga +100 darjahC (-60 darjahF hingga +212 darjahF)
Suhu Penyimpanan	-51 darjahC hingga +105 darjahC (-60 darjahF hingga +221 darjahF)
Kelulusan Agensi	CN (Kelulusan Khusus Negara)
Berat Penghantaran (Dikira)	3.0 kg (6.6 paun)
Negara Asal	Amerika Syarikat

Sambungan dan Antara Muka

Terminal / Port	Penetapan Fungsi / Litar
Bicu sepaksi	Menerima sambungan kabel RF daripada kabel sambungan / pemasangan prob 3300 XL 50 mm.
Terminal VT	Bekalan kuasa input (-24 Vdc nominal).
Terminal OUT	Isyarat voltan output dinamik (berkadar dengan jarak sasaran).
Terminal COM	Rujukan titik sepunya.

Model Alternatif & Keserasian

330878-90-CN hanya boleh dipasangkan dengan prob jarak dekat 3300 XL 50 mm dan sistem padanan 9.0 meter yang setara. Ia tidak boleh ditukar ganti dengan sensor Proximitor 8 mm atau 11 mm kerana pengayun dalaman dan lengkung pelinearan ditala secara khusus untuk jejak elektromagnet kepala prob 50 mm yang besar. Mencampurkan komponen daripada keluarga skala milimeter yang berbeza akan menyebabkan hanyutan penentukuran yang teruk dan isyarat trip mesin palsu.

Kesilapan Aplikasi & Nota Kejuruteraan

Sistem sensor 50 mm menghasilkan medan elektromagnet yang luas. Pastikan zon kelegaan sisi yang jelas dan tidak terhalang dikekalkan di sekeliling kepala prob bagi mengelakkan sasaran parasit seperti dinding selongsong mesin atau pendakap dalaman memasuki medan pengesanan. Operasi di luar julat suhu terkadar (-51 degC hingga +100 degC) akan merendahkan litar pampasan suhu sensor dan menyebabkan ralat ofset ukuran.

Petua Pentauliahan & Pendawaian

Sentiasa periksa penebat penyambung sepaksi sebelum permulaan. Sarung luar penyambung mesti diasingkan sepenuhnya daripada bumi mesin; gunakan pelindung penyambung Bently Nevada atau tiub pengecut haba silikon pada sambungan sepaksi. Untuk memastikan integriti isyarat, lalukan pendawaian medan di dalam konduit khusus yang dibumikan, dan asingkan secara fizikal daripada laluan bekalan motor voltan tinggi bagi meminimumkan gangguan elektromagnet.

Garis Panduan Pemasangan

AMARAN KRITIKAL

Pisahkan dan kunci keluar semua sumber kuasa luaran sebelum mengendalikan pendawaian blok terminal. Kegagalan menyahaktifkan sistem pemantauan aktif sebelum penyambungan boleh menyebabkan transien elektrik yang mungkin merosakkan kad input rak pemantauan atau mencetuskan trip kecemasan turbin palsu.

1

Pasang perumah Proximitor dengan kukuh pada subpanel menggunakan bebibir pemasangan bersepadu. Pastikan plat pemasangan mempunyai laluan kukuh ke bumi instrumen struktur.

2

Sambungkan palam sepaksi kabel sambungan 9.0 meter kepada bicu sepaksi sensor. Ketatkan penyambung dengan tangan dan pastikan mekanisme penguncian mekanikal terpasang kemas.

3

Pasang kabel instrumen berperisai tiga wayar pada terminal skru VT, OUT dan COM, dengan mengekalkan tork yang betul bagi mengelakkan penyambungan longgar.

4

Sambungkan perisai kabel ke bumi hanya di hujung rak monitor/pengadang keselamatan; jangan sambungkan perisai ke bumi pada blok terminal sensor Proximitor bagi mengelakkan gelung bumi.

FAQ

Bolehkah saya menggunakan 330878-90-CN dengan probe kehampiran 3300 XL 8 mm standard?

Tidak. 330878-90-CN direka bentuk dan ditentukur khusus untuk sistem probe 3300 XL 50 mm yang lebih besar. Menggunakannya dengan probe 8 mm atau 11 mm akan menyebabkan output faktor skala yang salah dan pengukuran yang tidak tepat.

Apakah kepentingan fizikal bagi akhiran konfigurasi -90?

Akhiran -90 menunjukkan panjang sistem ditentukur 9.0 meter (29.5 kaki) dengan pilihan pemasangan panel. Pemadanan impedans dalaman sensor memerlukan jumlah panjang kabel fizikal (probe ditambah sambungan) tepat 9.0 meter.

Apakah maksud kod kelulusan CN pada Sensor Proximitor ini?

Pilihan CN menunjukkan kelulusan agensi khusus negara, yang biasanya menandakan pematuhan terhadap piawaian kawasan berbahaya dan spesifikasi operasi yang diperlukan untuk penggunaan di loji setempat di China.

Bagaimanakah saya membumikan perumah sensor 330878-90-CN?

Sensor hendaklah dipasang pada panel subplat logam yang disambungkan kepada pembumian keselamatan setempat. Walau bagaimanapun, sambungan sepaksi dan pelindung kabel mesti diasingkan daripada perumah bagi mengelakkan gelung pembumian elektrik yang menjejaskan data isyarat.
