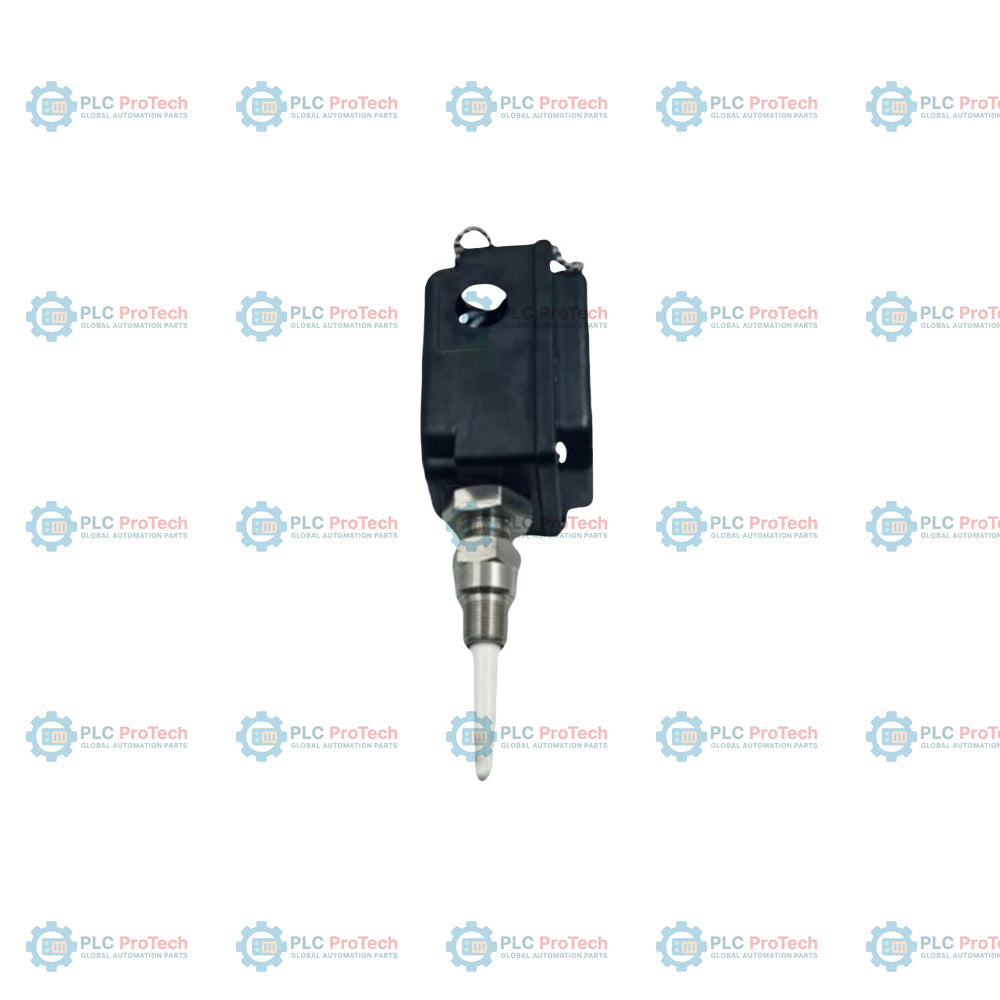

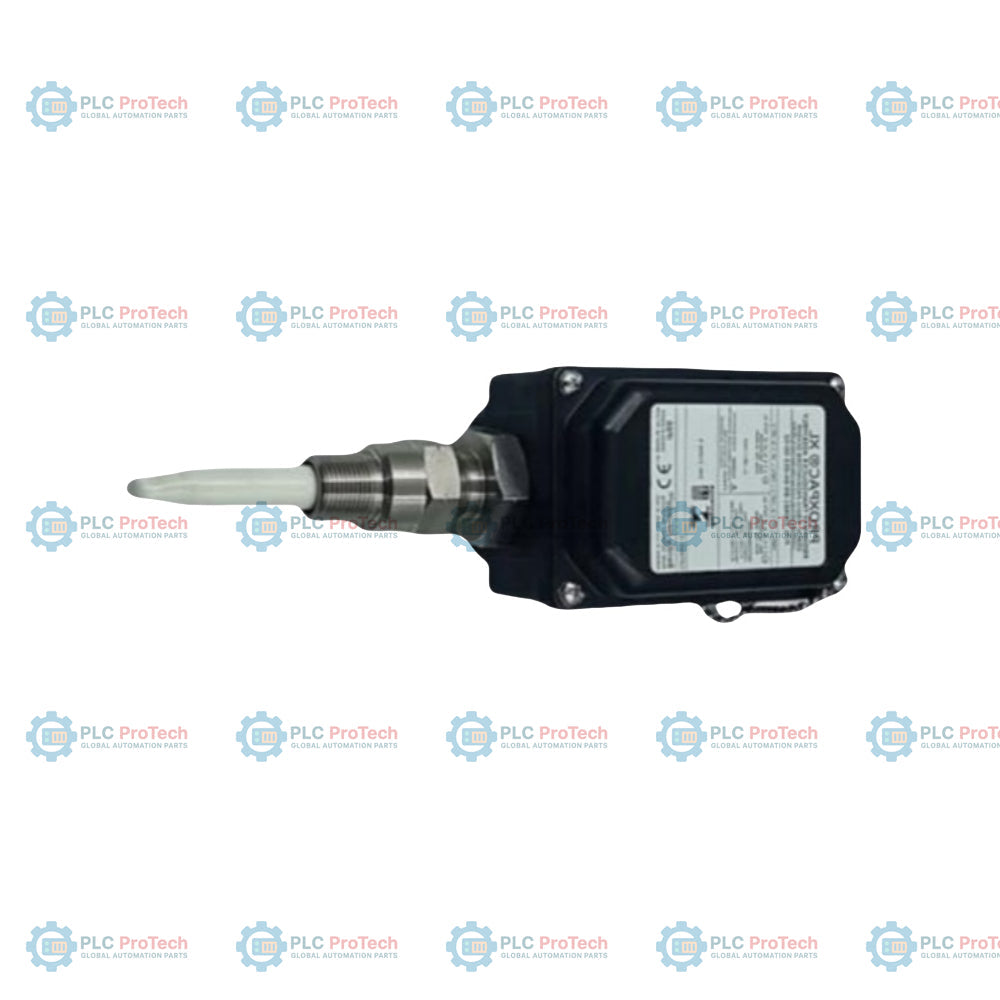

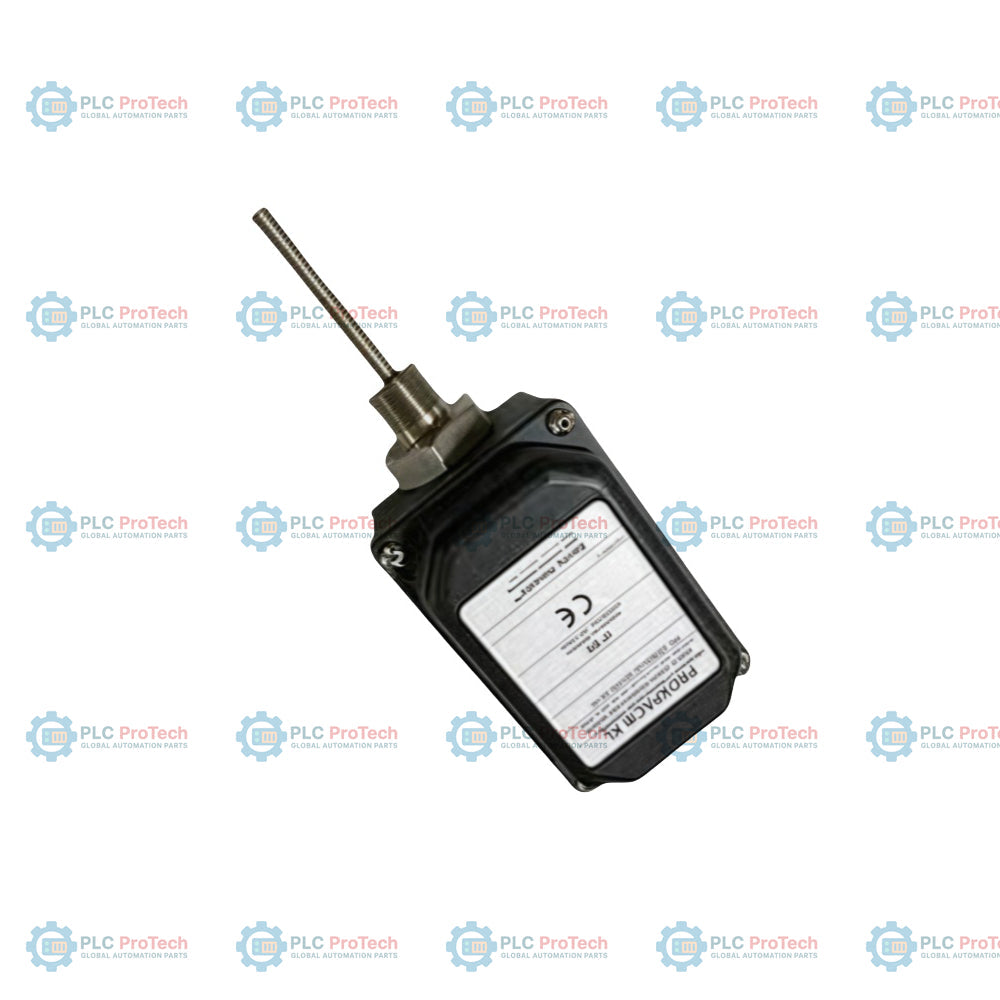

Bently Nevada 330881-28-04-110-06-02 PROXPAC XL Transduser Kehampiran

Perihalan

Pemasangan prob sesaran arus pusar tanpa sentuhan dan penderia untuk sistem pemantauan 3300 XL; konfigurasi yang boleh dipesan 330881-28-04-110-06-02 mengintegrasikan prob 3300 XL 8 mm dengan Pelbagai Kelulusan (Pilihan 28) dan penderia Proximitor di dalam satu perumah alam sekitar. Dengan menggunakan penyesuai penjarak 40 mm (Pilihan 04) dan penembusan prob 110 mm (Pilihan 110), pemasangan PROXPAC XL metrik ini dipasang terus pada rangka mesin berputar untuk mengukur getaran aci, kedudukan jejarian atau kedudukan paksi.

Berbanding sistem prob dan penderia 3300 XL berasingan standard, pemasangan transduser bersepadu ini menghapuskan keperluan kabel sambungan luaran dan perumah Proximitor berasingan. Perumah termoplastik polifenilena sulfida (PPS) bertetulang kaca bagi pemasangan metrik ini mempunyai penarafan IP66/Jenis 4X, yang memberikan pengasingan perlindungan dalam persekitaran yang mencabar. Ia menampilkan kelengkapan Pilihan 06, yang terdiri daripada satu kelengkapan 3/4-14 NPT, satu pengecil keluli tahan karat 3/4-14 NPT kepada 1 1/2-14 NPT, dan dua palam, yang dipadankan dengan benang pemasangan 3/4-14 NPT (Pilihan 02).

Ciri-ciri

• Konfigurasi prob Pilihan 28 menyediakan prob kehampiran 3300 XL 8 mm dengan pelbagai kelulusan kawasan berbahaya, dipasang terus di dalam sarung.
• Penyesuai penjarak Pilihan 04 menetapkan panjang penjarak 40 mm (boleh dipesan dalam kenaikan 10 mm).
• Penembusan prob Pilihan 110 menetapkan kedalaman penembusan 110 mm (boleh dipesan dalam kenaikan 1 mm).
• Pakej kelengkapan Pilihan 06 membekalkan satu kelengkapan 3/4-14 NPT, satu pengecil keluli tahan karat 3/4-14 NPT kepada 1 1/2-14 NPT, dan dua palam.
• Benang pemasangan Pilihan 02 menetapkan sambungan 3/4-14 NPT, yang diperlukan untuk pemasangan penyesuai penjarak.
• Perumah termoplastik yang diperbuat daripada polifenilena sulfida (PPS) bertetulang kaca dengan gentian konduktif untuk melesapkan cas elektrostatik.
• Reka bentuk penderia Proximitor bersepadu menghapuskan keperluan kabel sambungan dan perumah penderia berasingan, lalu membolehkan pendawaian medan terus ke monitor.

Aplikasi

• Pengukuran getaran aci jejarian dan kedudukan paksi dalam mesin berputar.
• Pemantauan dan perlindungan mesin apabila transduser bersepadu mengurangkan kerumitan pendawaian.
• Aplikasi petrokimia, penjanaan kuasa dan turbin gas dengan keperluan pengedapan alam sekitar yang ketat.

Maklumat Pesanan

Spesifikasi Teknikal

Sambungan dan Antara Muka

Terminal pendawaian lapangan terletak di dalam penutup perumah pada modul penderia Proximitor. Pendawaian lapangan hendaklah menggunakan kabel berpintal dan berperisai 3 konduktor (18 AWG / 1.0 mm persegi disyorkan) untuk menyambungkan PROXPAC XL terus kepada sistem pemantauan.

Garis Panduan Pemasangan

• Pembumian: Pastikan pelapik pembumian dan plat penahan dipasang dengan betul di dalam perumah plastik.
• Perlindungan Konduit: Gunakan kelengkapan konduit apabila konduit tegar atau paip logam dimasukkan ke dalam perumah. Jika menggunakan konduit fleksibel, pesan bersama kelengkapan bersepadu.
• Perlindungan: Pendawaian lapangan hendaklah menggunakan kabel pasangan berpilin berperisai 3 konduktor (16 hingga 24 AWG) dengan wayar saliran, dibumikan pada hujung monitor sahaja.
• Sokongan Sarung: Jika panjang gabungan penyesuai jarak dan penembusan probe melebihi 305 mm, sokongan sarung tambahan mesti disediakan berdekatan probe untuk mengelakkan resonans.
• Tork Pemasangan: Ketatkan nat penahan kepada 29.5 N-m (260 in-lb) dan nat pengunci sarung probe kepada 39.3 N-m (350 in-lb).
