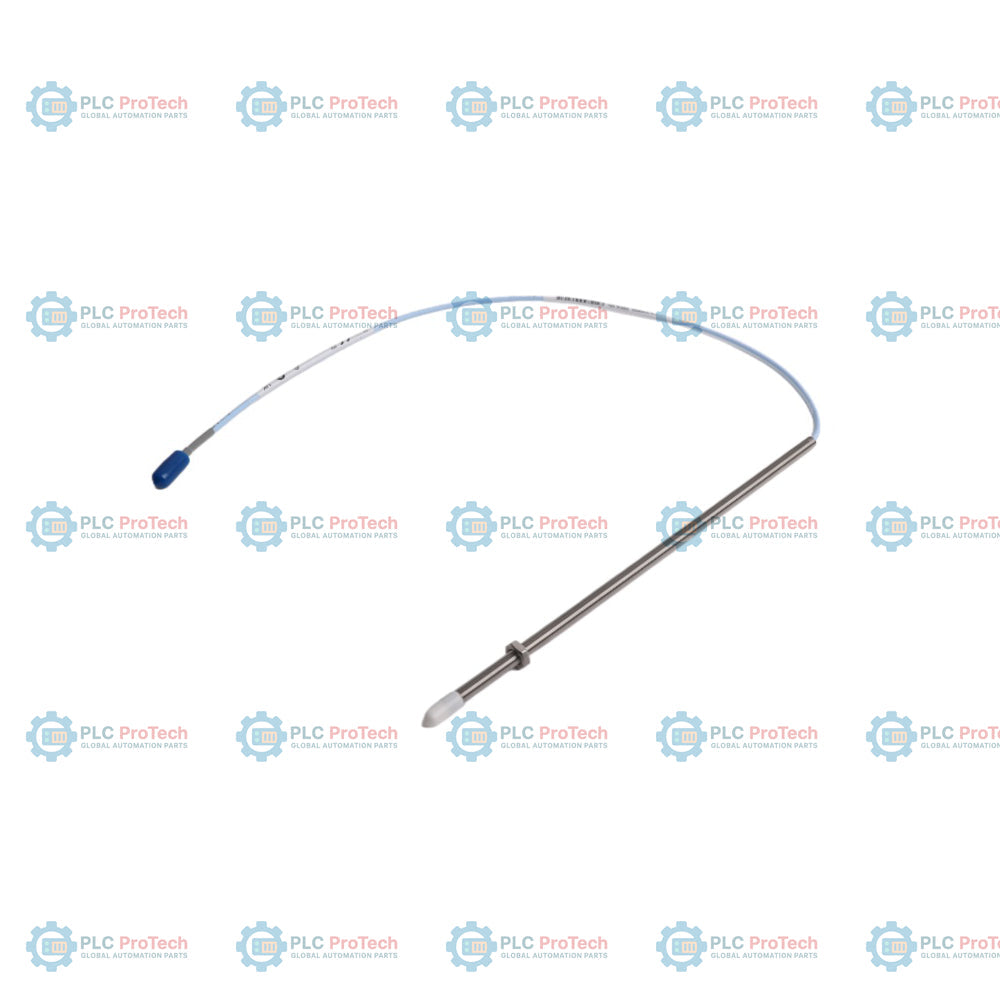

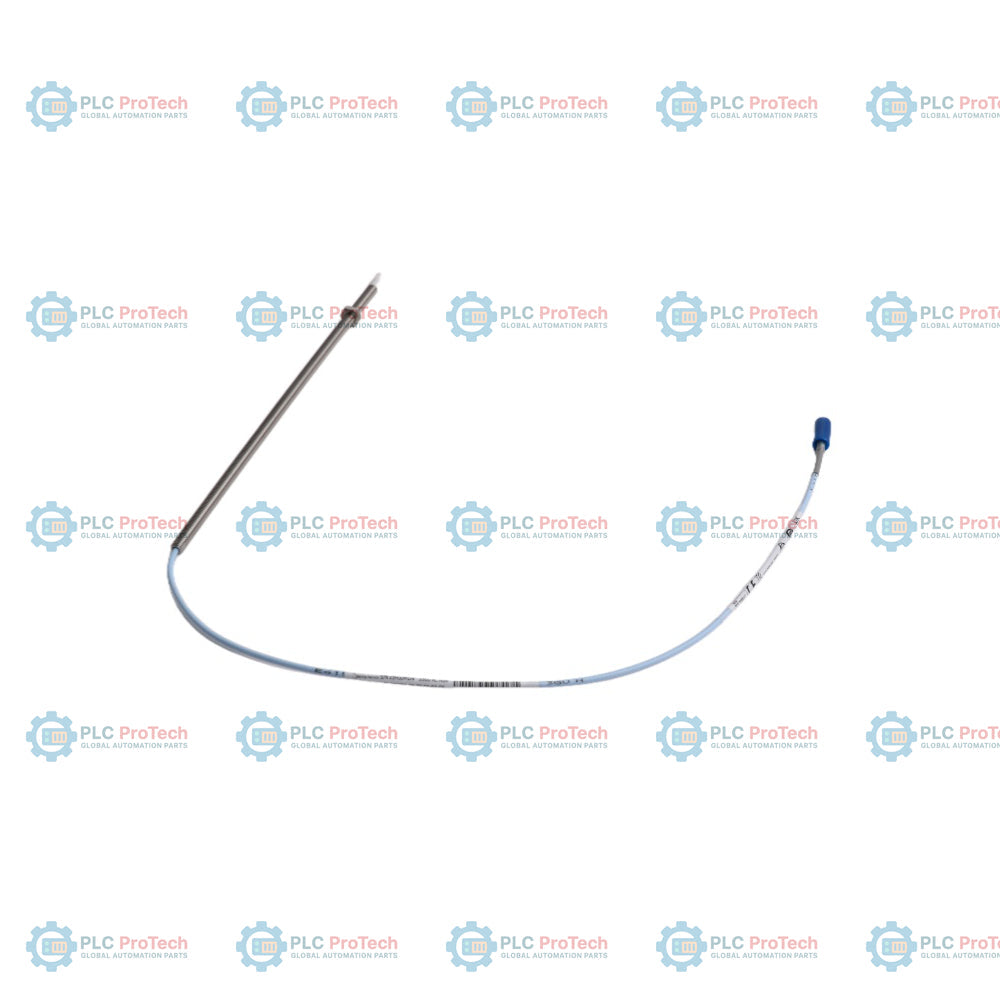

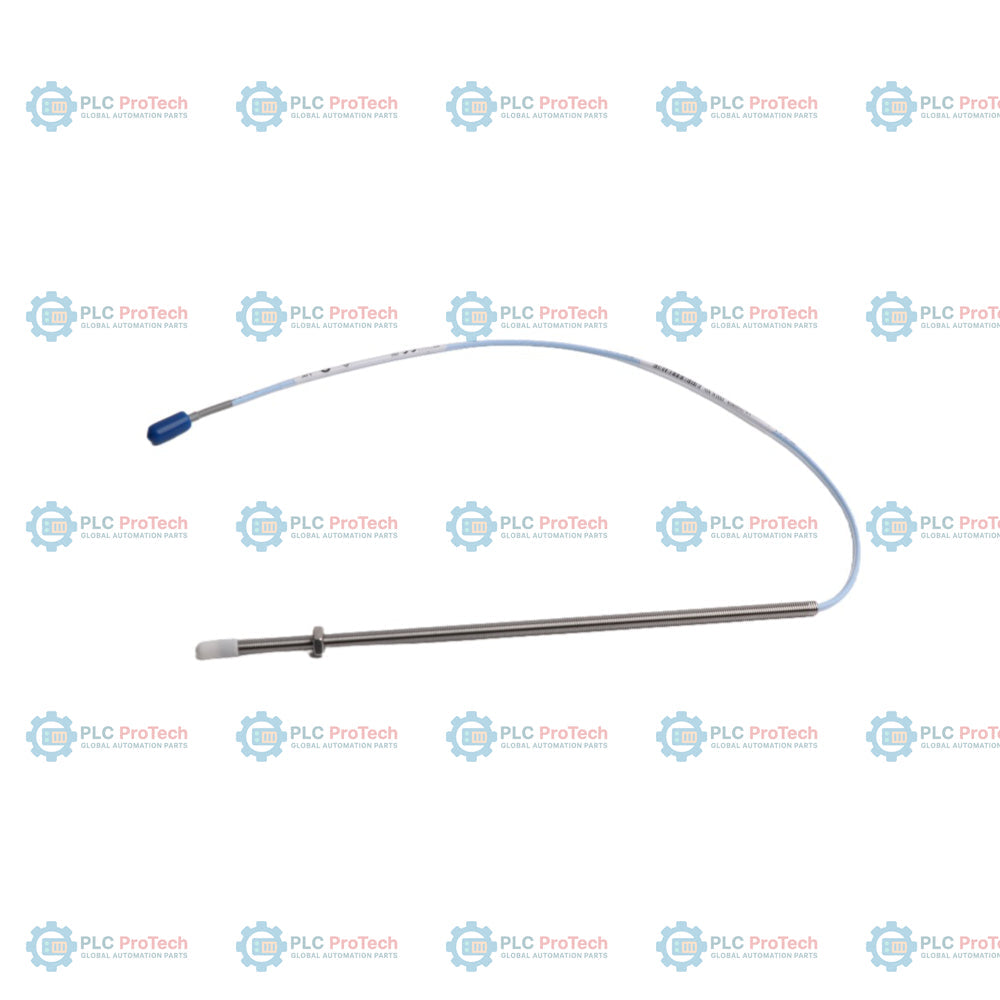

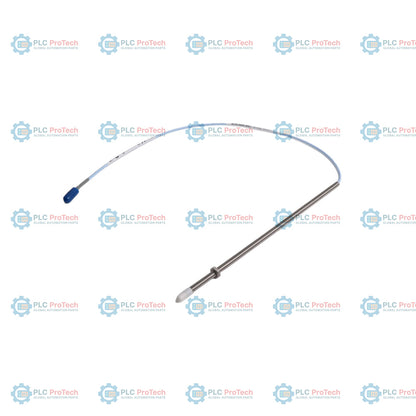

Bently Nevada 330901-00-96-10-02-05 3300 NSv Prob Kehampiran

SKU 330901-00-96-10-02-05

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Bently Nevada
No. Produk: 330901-00-96-10-02-05
Origin Amerika Syarikat
Jenis Produk: 3300 NSv Probe Proksimiti
Kod bar: 8537101190
Pembayaran: T/T, Western Union
Berat: 0.12 kg
Dimensi: 45 mm x 90 mm x 90 mm (T x L x D)
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Kuantiti

Call sales Contact

Product Description

Penerangan

330901-00-96-10-02-05 menetapkan konfigurasi prob kehampiran 3300 NSv ini yang menampilkan ulir 1/4-28 UNF tanpa perisai, panjang tanpa ulir 0.0 in, panjang keseluruhan perumah 9.6 in, jumlah panjang prob 1.0 m (39 in), penyambung sepaksi kecil ClickLoc pada kabel standard serta pelbagai kelulusan agensi. Penderia sesaran arus pusar tanpa sentuhan ini direka bentuk untuk ruang kelegaan yang sempit dan kawasan sasaran yang terhad apabila prob berdiameter standard tidak dapat dipasang, seperti pada mesin berputar beralur kecil dan turbin gas aeroderivatif. Ia memberikan output voltan jurang yang tepat dan berkadar terus dengan jarak fizikal antara hujung prob dan permukaan sasaran.

Berbeza daripada varian sekeluarga berperisai (seperti siri 330902) yang menggunakan perisai keluli tahan karat bersepadu, konfigurasi 330901 menggunakan kabel sepaksi standard berpenebat FEP tanpa perisai untuk memudahkan laluan dalam saluran dalaman yang sempit. Varian khusus ini mempunyai panjang perumah 9.6 in (Pilihan 96) dan berulir sepenuhnya (panjang tanpa ulir Pilihan 00). Ia beroperasi sebagai sebahagian daripada sistem transduser kehampiran 3300 XL NSv lengkap, bersambung dengan kabel sambungan 330930 dan penderia Proximitor 330980 untuk mencapai julat pengukuran linear 1.5 mm (60 mil).

Ciri-ciri

Ulir dan Perisai Prob: Konfigurasi ulir 1/4-28 UNF-2A tanpa perisai pelindung keluli tahan karat.
Dimensi Mekanikal: Panjang tanpa ulir 0.0 in (perumah berulir sepenuhnya) dipadankan dengan panjang keseluruhan perumah 9.6 in.
Jumlah Panjang Kabel: Wayar prob sepaksi standard berpenebat FEP sepanjang 1.0 m (39 in).
Penyambung ClickLoc: Penyambung sepaksi kecil ClickLoc daripada loyang bersadur emas untuk menahan kelonggaran akibat getaran.
Pensijilan Kawasan Berbahaya: Pakej Pelbagai Kelulusan Pilihan 05 (termasuk pensijilan ATEX, IECEx dan keselamatan intrinsik Amerika Utara).
Pembinaan Hujung ke Perumah: Acuan TipLoc untuk ikatan kukuh antara hujung prob polifenilena sulfida (PPS) dan perumah keluli tahan karat AISI 304.
Pemasangan Kabel Selamat: Reka bentuk CableLoc yang menyediakan kekuatan tarikan sehingga 220 N (50 lb) antara wayar prob dan pemasangan hujung.

Aplikasi

Jentera berputar lubang kecil dengan kelegaan ketat atau kawasan sasaran yang terhad.
Turbin gas aeroderivatif dan turbomampat berkelajuan tinggi dengan geometri pemasangan terhad.
Pengukuran kedudukan aci paksi dan getaran jejari apabila cakap silang perlu diminimumkan dalam susunan padat.
Persekitaran mesin yang memerlukan ketahanan kimia tinggi terhadap gas proses dan pelincir sintetik.

Maklumat Pesanan

Pilihan / Segmen	Kod pada SKU Ini	Penerangan / Maksud daripada Helaian Data
Nombor Bahagian yang Boleh Dipesan	330901-00-96-10-02-05	Kuar Kehampiran 3300 NSv, ulir 1/4-28 UNF, tanpa perisai
A - Panjang Tanpa Ulir	00	Panjang tanpa ulir 0.0 in (berulir sepenuhnya)
B - Panjang Keseluruhan Sarung	96	Panjang keseluruhan sarung 9.6 in (96 persepuluh inci)
C - Panjang Keseluruhan	10	Panjang keseluruhan kuar 1.0 meter (39 in)
D - Jenis Penyambung & Kabel	02	Penyambung ClickLoc sepaksi miniatur, kabel standard
E - Kelulusan Agensi	05	Pelbagai Kelulusan (termasuk CSA, ATEX, IECEx dan NEPSI/CCC)

Spesifikasi Teknikal

Pengilang	Bently Nevada (Baker Hughes)
Nombor Bahagian / Model	330901-00-96-10-02-05
Keluarga Produk	Sistem Transduser Kehampiran 3300 XL NSv
Jenis Ulir	1/4-28 UNF-2A (Pemasangan Standard, tanpa perisai)
Panjang Tanpa Ulir	0.0 in
Panjang Sarung	9.6 in
Panjang Kuar	1.0 m (39 in)
Jenis Penyambung	Penyambung ClickLoc sepaksi miniatur (Jantan)
Jenis Kabel	Kabel standard sepaksi 75 ohm, berpenebat fluoroetilena propilena (FEP)
Bahan Hujung Kuar	Polifenilena sulfida (PPS)
Bahan Sarung Kuar	Keluli tahan karat AISI 304 (SST)
Bahan Penyambung	Loyang bersalut emas
Faktor Skala Purata (ASF)	7.87 V/mm (200 mV/mil)
Julat Linear	1.5 mm (60 mil), daripada kira-kira 0.25 hingga 1.75 mm (10 hingga 70 mil) (-1 Vdc hingga -13 Vdc)
Jurang Disyorkan	1.0 mm (40 mil)
Ralat Faktor Skala Inkremental (ISF)	+12.5% / -20% sepanjang julat linear 1.5 mm
Penyimpangan daripada Garis Lurus Padanan Terbaik (DSL)	Kurang daripada +/-0.06 mm (+/-2.3 mil)
Tindak Balas Frekuensi	0 hingga 10 kHz (+0, -3 dB biasanya dengan pendawaian medan sehingga 305 meter)
Keperluan Kuasa Input	-17.5 Vdc hingga -26 Vdc (penggunaan maksimum 12 mA)
Julat Suhu Kuar	-52 degC hingga +177 degC (-62 degF hingga +351 degF) semasa operasi/penyimpanan
Pengedap Tekanan Prob	Gelang O Viton (direka bentuk untuk mengedap tekanan pembezaan antara hujung dan perumah)
Jejari Lenturan Minimum	25.4 mm (1.0 in)
Kekuatan Tegangan	Kekuatan tarikan maksimum 220 N (50 lb) dari perumah prob ke dawai

Garis Panduan Pemasangan

Pelarasan Celah: Gunakan voltmeter digital untuk menetapkan celah awal yang disyorkan sebanyak 1.0 mm (40 mil), sepadan dengan output voltan pincang nominal.
Penglibatan Ulir: Jangan melebihi panjang penglibatan ulir maksimum 0.375 in untuk ulir 1/4-28 bagi mengelakkan tersekat.
Pengetorkan: Ketatkan perumah prob 1/4-28 kepada tork yang disyorkan sebanyak 5.1 N m (45 in lb) dan tork berkadar maksimum sebanyak 7.3 N m (65 in lb).
Jejari Lenturan: Kekalkan jejari lenturan minimum 25.4 mm (1.0 in) untuk kedua-dua kabel prob dan kabel sambungan semasa pemasangan.
Penghalaan Kabel: Gunakan salur atau dulang kabel untuk melindungi dawai sepaksi tanpa perisai. Kukuhkan sambungan menggunakan pita silikon swa-cantum atau pelindung penyambung dalam persekitaran berminyak.
Pengedap Tekanan: Ambil perhatian bahawa walaupun prob mempunyai pengedap gelang O Viton, pendedahan kepada suhu di bawah -34 degC (-30 degF) untuk tempoh yang berpanjangan boleh menjejaskan kelenturan pengedap tersebut.

Pematuhan dan Pensijilan

Keselamatan Elektrik: Diperakui SIL 2 (HFT=0), SIL 3 (HFT=1) untuk keselamatan berfungsi.
Pengelasan Kawasan Berbahaya: Ex ia IIC T5...T1 Ga, Ex ia IIIC T90degC...T280degC Dc (EPL Keselamatan Intrinsik Ga/Dc), Ex nA IIC T5...T1 Gc, Ex ec IIC T5...T1 Gc (EPL Tanpa Percikan/Keselamatan Dipertingkat Gc) apabila disambungkan mengikut lukisan 141092 atau 140979.
Keserasian Elektromagnet (EMC): Arahan EMC Kesatuan Eropah 2014/30/EU, EN 61000-6-2 (Kekebalan), EN 61000-6-4 (Pelepasan).
Pematuhan Alam Sekitar: Arahan RoHS 2011/65/EU, China RoHS (EFUP 15 tahun).
Standard Maritim: Mematuhi ABS dan peraturan pengelasan marin lain untuk struktur luar pesisir dan kapal marin.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

Apakah maksud konfigurasi panjang tanpa ulir dan panjang badan untuk prob khusus ini?

Konfigurasi 330901-00-96-10-02-05 mempunyai panjang tanpa ulir 0.0 inci (Pilihan 00) dan panjang keseluruhan badan 9.6 inci (Pilihan 96). Ini bermakna badan berulir sepenuhnya dari hujung hingga bebibir belakang, membolehkan pelarasan kedalaman pemasangan yang fleksibel dalam port yang dalam.

Adakah prob 3300 NSv ini berperisai?

Tidak, model 330901 ialah versi tanpa perisai bagi prob berulir 1/4-28 UNF. Model sekeluarga seperti 330902 dilengkapi perisai keluli tahan karat. Kabel tanpa perisai ini lebih mudah disalurkan melalui saluran dalaman yang sempit.

Apakah bahan sasaran yang ditentukur untuk sistem ini secara lalai?

Seperti sistem Bently Nevada 3300 XL dan NSv yang lain, sistem transduser ini ditentukur secara lalai kepada keluli AISI 4140. Penentukuran untuk bahan sasaran lain boleh diminta daripada kilang.

Apakah keperluan kuasa untuk penderia Proximitor yang berkaitan?

Sistem ini memerlukan bekalan kuasa -17.5 Vdc hingga -26 Vdc (tanpa pengadang) atau -23 Vdc hingga -26 Vdc (dengan pengadang), dengan penggunaan arus maksimum 12 mA.
