Penerangan

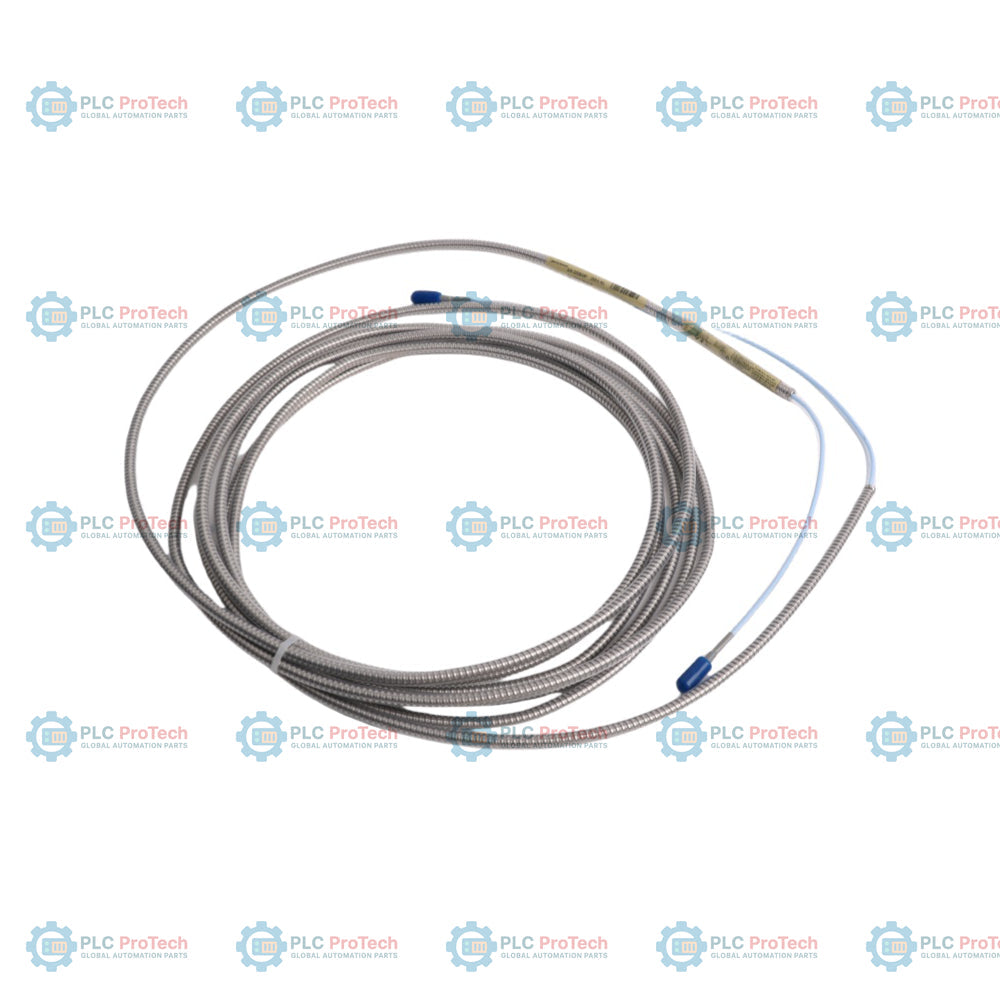

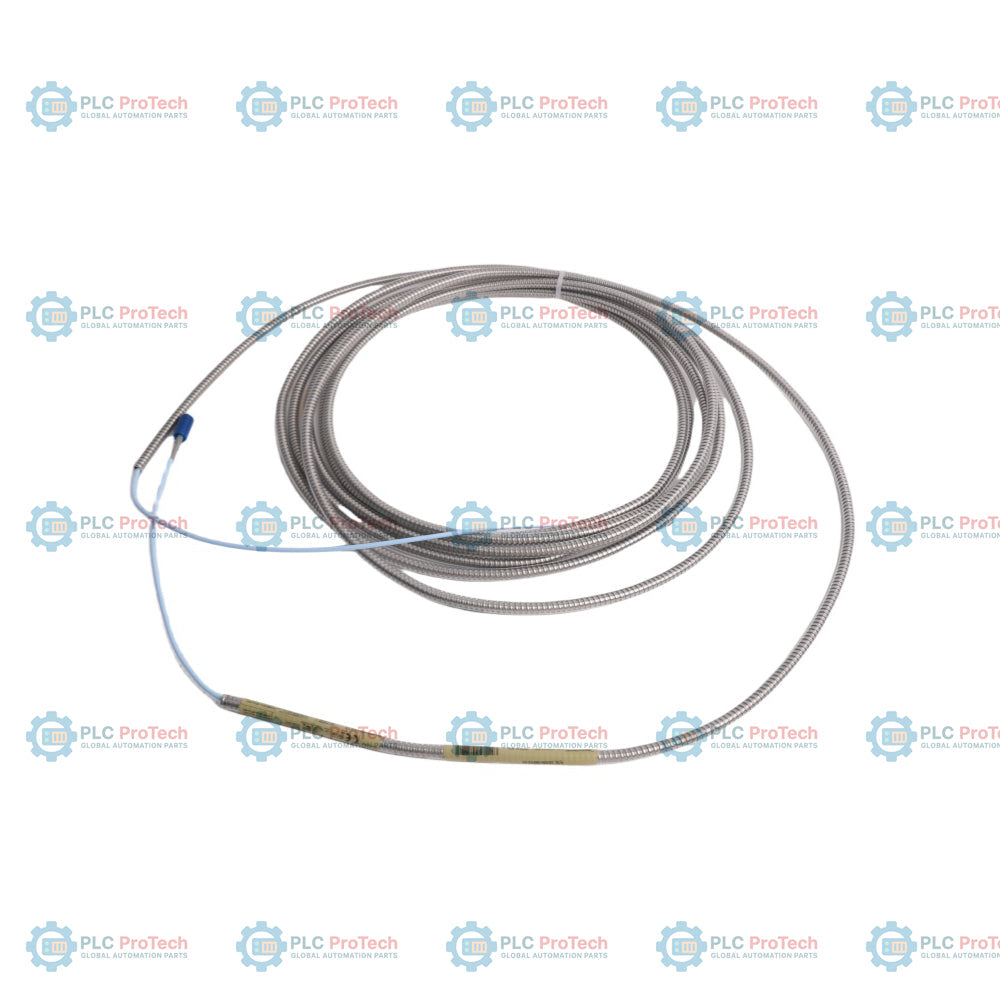

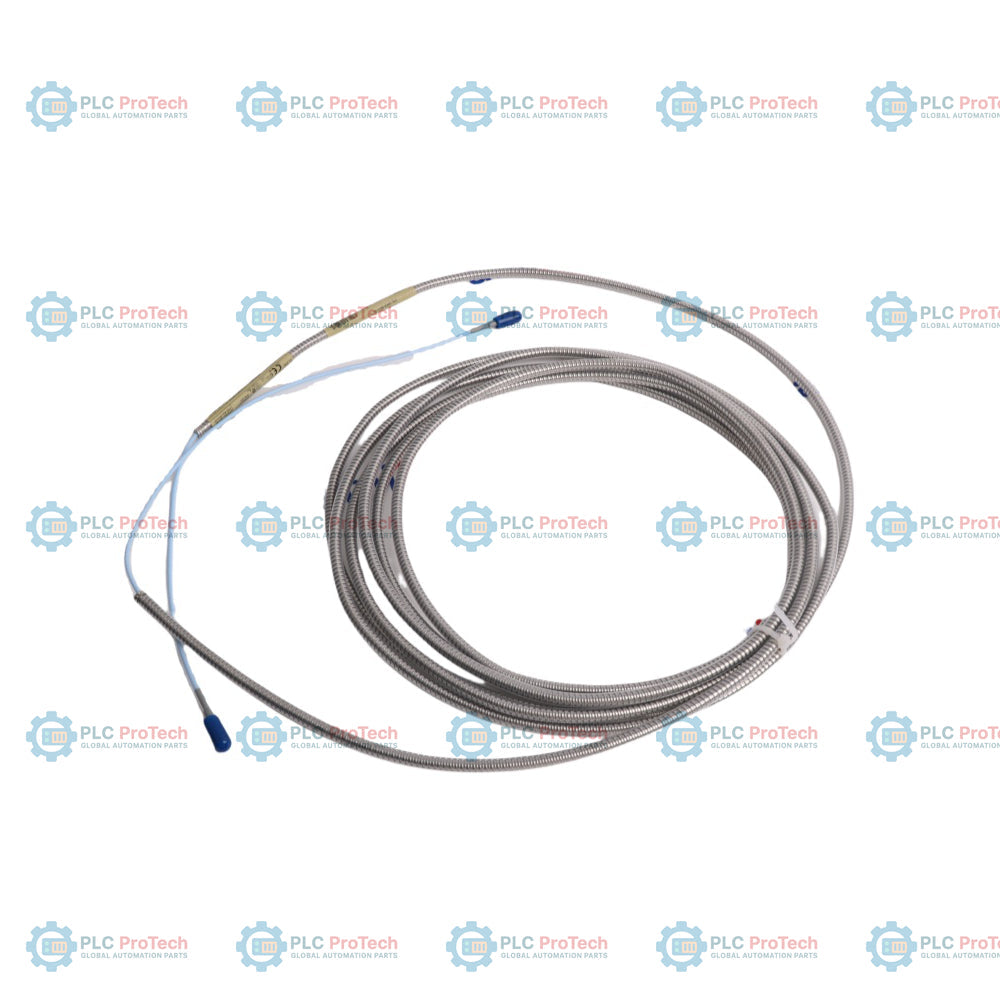

Pilihan kabel 060 (panjang 6.0 meter), Pilihan 01 (perisai keluli tahan karat dengan jaket FEP) dan Pilihan 05 (pelbagai kelulusan agensi) mentakrifkan konfigurasi khusus Kabel Sambungan 3300 NSv ini — 330930-060-01-05. Kabel ini direka bentuk untuk menyambungkan prob kedekatan 3300 NSv kepada Sensor Proximitor 3300 XL NSv, bagi memastikan panjang elektrik yang sepadan untuk aplikasi pemantauan mesin berkelegaan sempit dan lubang kecil.

Berbanding versi tanpa perisai (Pilihan 00) atau versi berperisai tanpa salutan (Pilihan 02), kabel sambungan berperisai berjaket FEP ini memberikan perlindungan mekanikal yang kukuh terhadap lelasan fizikal serta rintangan kimia dalam persekitaran industri yang mencabar. Panjang 6.0 m mesti dipilih supaya panjang gabungan kabel sambungan dan prob sepadan dengan penentukuran sistem 5.0 m atau 7.0 m yang diperlukan bagi Sensor Proximitor berkenaan.

Ciri-ciri

• Pilihan 060 menetapkan jumlah panjang kabel sebanyak 6.0 meter (19.7 kaki).
• Pilihan 01 menyediakan perisai keluli tahan karat yang fleksibel dengan jaket luar FEP pelindung untuk menghalang kemasukan kelembapan dan bahan kimia.
• Pilihan 05 merangkumi pelbagai pensijilan kawasan berbahaya antarabangsa (CSA, ATEX, IECEx, NEPSI) untuk persekitaran yang selamat secara intrinsik dan tidak mudah menyala.
• Reka bentuk kabel sepaksi 75 ohm memastikan pengecilan isyarat yang rendah dan tindak balas frekuensi tinggi yang tepat.
• Penyambung ClickLoc sepaksi miniatur pada kedua-dua hujung menawarkan gandingan yang kukuh dan tahan getaran tanpa alat khas.
• Serasi dengan prob kedekatan standard dan pemasangan terbalik 3300 NSv serta Sensor Proximitor 3300 XL NSv.

Aplikasi

Kabel sambungan ini digunakan dalam sistem perlindungan jentera untuk memantau getaran aci dan kedudukan paksi dalam senario berikut:

• Jentera bersaiz kecil dan peralatan berkelajuan tinggi dengan kelegaan sasaran terhad serta geometri sasaran kecil.
• Pemasangan turbin gas aeroderivatif yang mempunyai ruang struktur sempit dan memerlukan transduser arus pusar berketepatan tinggi.
• Pemampat empar, pam dan kipas yang beroperasi di kemudahan pembuatan industri.
• Pemprosesan hidrokarbon, pengeluaran minyak dan gas, serta loji petrokimia yang memerlukan instrumentasi yang kukuh, berperisai dan diperakui.

Maklumat Pesanan

Spesifikasi Teknikal

Sambungan dan Antara Muka

Garis Panduan Pemasangan

• Kekalkan jejari lenturan minimum 25.4 mm (1.0 in) sepanjang keseluruhan laluan kabel untuk mengelakkan kerosakan pada pelindung sepaksi atau konduktor tengah.
• Pastikan penyambung ClickLoc diketatkan dengan tangan. Elakkan menggunakan sepana atau playar melebihi tork maksimum yang disyorkan, iaitu 0.56 N m (5 in lb).
• Gunakan pelindung penyambung atau pita silikon bercantum sendiri (nombor bahagian Bently Nevada 03200006) untuk menutup sambungan prob-ke-kabel daripada cecair dan serpihan.
• Salurkan kabel sambungan di dalam konduit khusus atau dulang kabel yang diasingkan daripada talian AC voltan tinggi untuk mengelakkan gandingan hingar elektrik.
• Gunakan pengapit atau pengikat kabel fizikal untuk mengikat sarung berperisai berhampiran penyambung, bagi menghapuskan tekanan mekanikal pada antara muka ClickLoc.

Pematuhan dan Pensijilan

• ATEX/IECEx: Ex ia IIC T5...T1 Ga, Ex ia IIIC Dc (apabila disambungkan sebagai sistem yang diluluskan); Ex nA IIC Gc, Ex ec IIC Gc
• CSA/CNRTLus: Kelas I, Zon 0, AEx/Ex ia IIC Ga; Kelas I, Divisyen 2, Kumpulan A, B, C, D; Kelas II, Kumpulan E, F, G; Kelas III
• RoHS: Mematuhi Arahan RoHS Kesatuan Eropah 2011/65/EU dan China RoHS (EFUP 15 tahun)
• EMC: EN 61000-6-2 (Kekebalan), EN 61000-6-4 (Pelepasan) untuk persekitaran industri
• Keselamatan Fungsian: Berkeupayaan SIL 2 (HFT=0), berkeupayaan SIL 3 (HFT=1) dalam sistem instrumen keselamatan
