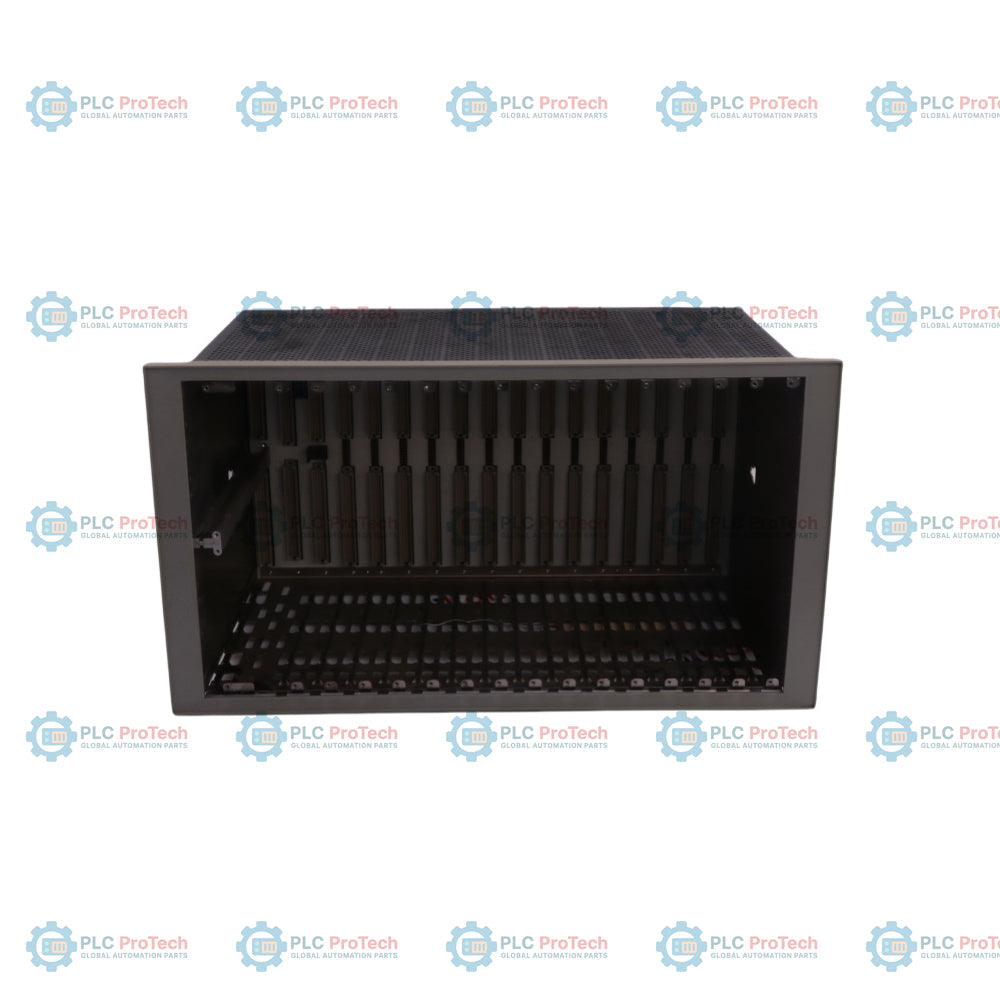

Bently Nevada 3500/05-01-01-00-00-00 Rak Casis Sistem

Penerangan

3500/05-01-01-00-00-00 ialah Rak Casis Sistem 19 inci bersaiz penuh yang dikilangkan oleh Bently Nevada (sebuah perniagaan Baker Hughes), direka bentuk sebagai rangka struktur asas untuk Sistem Perlindungan Mesin Siri 3500. Peralatan ini berfungsi sebagai kepungan fizikal dan hab papan belakang yang menempatkan semua pemantau getaran mesin 3500 teras, antara muka data transien dan bekalan kuasa sistem. Ia menyediakan papan belakang bas komunikasi digital berkelajuan tinggi yang penting, membolehkan slot berasingan bertukar data dengan lancar, sambil membekalkan grid pengagihan kuasa dalaman yang ditapis sepenuhnya kepada setiap modul perkakasan individu.

Kod susun atur perkakasan tepat 3500/05-01-01-00-00-00 memperincikan rangka struktur bersaiz penuh 19 inci yang mengandungi 14 slot instrumentasi tersedia (tidak termasuk kedudukan khusus modul kuasa utiliti dan antara muka rak di sebelah kiri). Ia menampilkan pilihan format struktur Pemasangan Panel, yang bermaksud ia dioptimumkan untuk dipasang terus ke dalam potongan segi empat tepat tersuai pada pintu kabinet atau panel kawalan, lalu diketatkan menggunakan pengapit mekanikal tugas berat yang disertakan bersama pemasangan. Semua penamatan medan input/output, kabel transduser dan modul I/O belakang boleh diakses sepenuhnya terus dari bahagian belakang susun atur struktur panel. Model ini tidak mempunyai sebarang kelulusan agensi berbahaya khas dan merupakan perkakasan siri pengeluaran standard.

Ciri-ciri

• Papan belakang komunikasi berkelajuan tinggi pusat yang membolehkan interaksi pemprosesan masa nyata antara kad perlindungan.
• Seni bina instrumentasi 19 inci bersaiz penuh yang menawarkan 14 slot pengembangan modul diskret yang boleh disesuaikan.
• Reka bentuk pemasangan panel menggunakan pengapit pemasangan tugas berat untuk penyepaduan rata pada plat muka panel.
• Konfigurasi akses belakang memastikan gelung sensor medan dan kad I/O boleh disambungkan tanpa membuka casis hadapan.
• Binaan logam struktur gred industri yang tegar untuk meredam getaran frekuensi tinggi ambien dan melindungi daripada gangguan magnet.

Aplikasi

• Rak peralatan setempat utama yang menempatkan kad perlindungan mesin untuk turbin stim dan gas utiliti bersaiz besar.
• Hab pemantauan interlok keselamatan pusat seluruh loji dan penyelenggaraan ramalan pada rangkaian pemampatan yang mengalami getaran tinggi.
• Kepungan penghalaan getaran berbilang saluran yang digunakan di dalam bilik kawalan kilang penapisan minyak dan gas atau petrokimia yang persekitarannya mencabar.

Pecahan Rentetan Pilihan

Spesifikasi Teknikal

Sambungan/Antara Muka

Garis Panduan Pemasangan

• Kelegaan Bukaan Panel: Sediakan bukaan panel segi empat tepat yang kemas mengikut dimensi tepat yang dinyatakan dalam dokumentasi Bently Nevada. Pastikan kedalaman yang mencukupi di belakang muka panel untuk kelegaan modul I/O dan jejari lenturan kabel.
• Pengaktifan Sistem Pengapit: Masukkan pemasangan rak dari bahagian hadapan panel bukaan. Dari bahagian dalam atau belakang, cangkukkan pengapit pengikat yang disediakan pada landasan sisi casis dan ketatkannya secara sekata sehingga gasket muka hadapan mengedap dengan kukuh pada permukaan panel.
• Peraturan Slot Utiliti Khusus: Ingat bahawa slot paling kiri dikhususkan sepenuhnya untuk modul bekalan kuasa (seperti 3500/15) dan Modul Antara Muka Rak (3500/22M). Monitor getaran standard tidak boleh dimasukkan ke dalam slot utiliti ini.
• Wayar Pembumian Bumi Casis: Sambungkan wayar pembumian kuprum berdiameter besar dari stud bumi casis utama ke grid bumi elektrik utama pada kepungan panel bilik kawalan untuk menghalang hingar elektrik.
