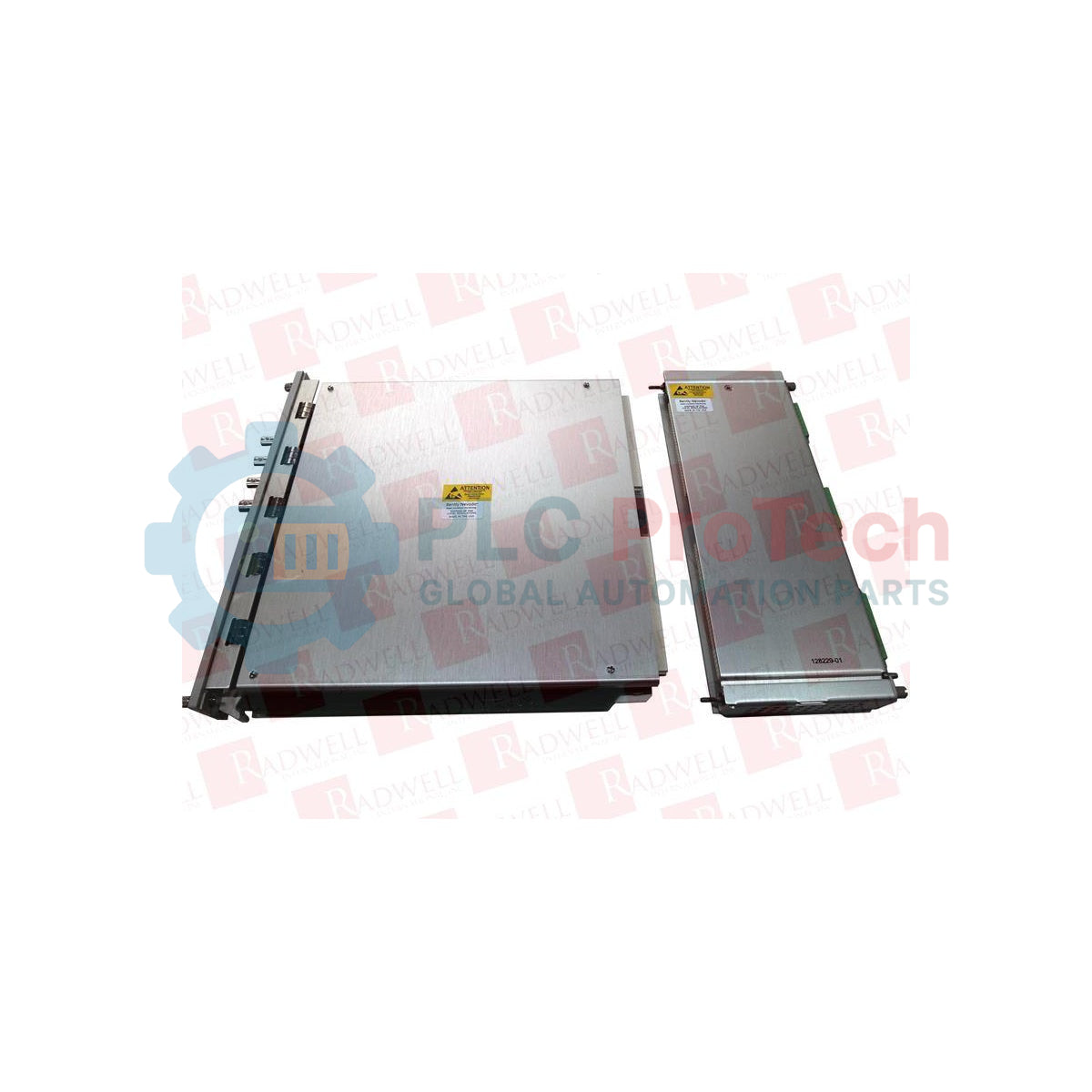

Bently Nevada 3500/64-01-00 Monitor Tekanan Dinamik Siri 3500

Penerangan

Memproses isyarat penderia tekanan dinamik untuk melindungi jentera berputar daripada ketidakstabilan pembakaran, Bently Nevada 3500/64-01-00 berfungsi sebagai pemantau empat saluran berketepatan tinggi dalam Sistem Perlindungan Jentera 3500. Dengan memperoleh dan menganalisis denyutan tekanan frekuensi tinggi secara berterusan, modul ini mencegah keadaan lonjakan yang merosakkan dalam pemampat empar serta tegasan akustik terma dalam kebuk pembakaran turbin gas. Modul ini menerima input daripada transduser tekanan dinamik dan memprosesnya untuk menjana nilai statik dan dinamik, yang dibandingkan dengan titik tetapan penggera yang dikonfigurasi pengguna bagi perlindungan masa nyata.

Konfigurasi khusus ini menampilkan 3500/64-01-00 jejak perkakasan, menggunakan modul I/O dengan penamatan dalaman dan kelulusan sistem standard. Ia disepadukan terus dengan satah belakang sistem 3500, menyediakan pemantauan kesihatan mesin secara berterusan serta berkomunikasi dengan lancar dengan sistem kawalan teragih (DCS) atau antara muka manusia-mesin (HMI) melalui get laluan komunikasi rak.

Ciri-ciri

• Empat Saluran Bebas: Menyediakan pemantauan tekanan dinamik serentak di empat lokasi medan yang berbeza.
• Penjejakan Ketidakstabilan Pembakaran: Penapisan jalur laluan khusus yang direka untuk menangkap dan mengasingkan dinamik akustik pembakaran.
• Penggera Boleh Dikonfigurasi: Titik tetapan Alert dan Danger individu bagi setiap saluran dengan kelewatan masa boleh laras untuk menghapuskan pencetusan palsu.
• Penamatan Dalaman: Menghapuskan keperluan untuk blok terminal luaran, sekali gus memudahkan susun atur pendawaian panel kawalan.
• Output Isyarat Dinamik: Output transduser berpenimbal pada panel hadapan menyediakan akses terus kepada isyarat AC mentah untuk penganalisis diagnostik luaran.

Aplikasi

• Perlindungan Kebuk Pembakaran Turbin Gas: Menjejaki resonans akustik dan ketidakstabilan nyalaan secara berterusan dalam sistem dry low-NOx (DLN).
• Kawalan Lonjakan Pemampat Empar: Mengesan denyutan tekanan frekuensi tinggi pada peringkat awal yang mendahului keadaan stall aerodinamik.
• Lonjakan Tiub Draf Hidroelektrik: Memantau denyutan tekanan frekuensi rendah yang disebabkan oleh tali vorteks dalam tiub draf.
• Diagnostik Jentera Salingan: Menganalisis variasi tekanan silinder dan tingkah laku dinamik injap.

Spesifikasi Teknikal

Wawasan Kejuruteraan Empirik

Model Alternatif & Keserasian

The 3500/64-01-00 Reka bentuk penamatan dalaman bermaksud pendawaian medan disambungkan terus ke blok terminal pada modul I/O belakang. Jika menaik taraf daripada seni bina penamatan lama atau luaran (seperti 3500/64-02-00), susun atur pendawaian medan mesti disahkan, kerana blok penamatan luaran (ETB) tidak boleh digunakan dengan varian penamatan dalaman ini tanpa menggantikan sepenuhnya kad I/O belakang.

Perangkap Aplikasi & Nota Kejuruteraan

Memandangkan modul ini memproses isyarat dinamik frekuensi tinggi, pastikan transduser tekanan dinamik yang digunakan sepadan dengan julat input isyarat (konfigurasi mod voltan atau cas dalam Perisian Konfigurasi Rak 3500). Pemilihan transduser yang salah dalam perisian akan menyebabkan pemotongan puncak atau input isyarat yang sangat dilemahkan, lalu menyebabkan pemantau berstatus Tidak OK.

Petua Pentauliahan & Pendawaian

Sentiasa gunakan kabel pasangan terpiuh berperisai berkualiti tinggi untuk input tekanan dinamik. Perisai mesti dibumikan hanya pada bar pembumian rak 3500 (penamatan dalaman menyediakan terminal perisai khusus). Jangan bumikan perisai pada kedua-dua hujung, kerana gelung bumi akan memasukkan komponen frekuensi talian 50/60 Hz yang memesongkan bacaan denyutan frekuensi rendah.
