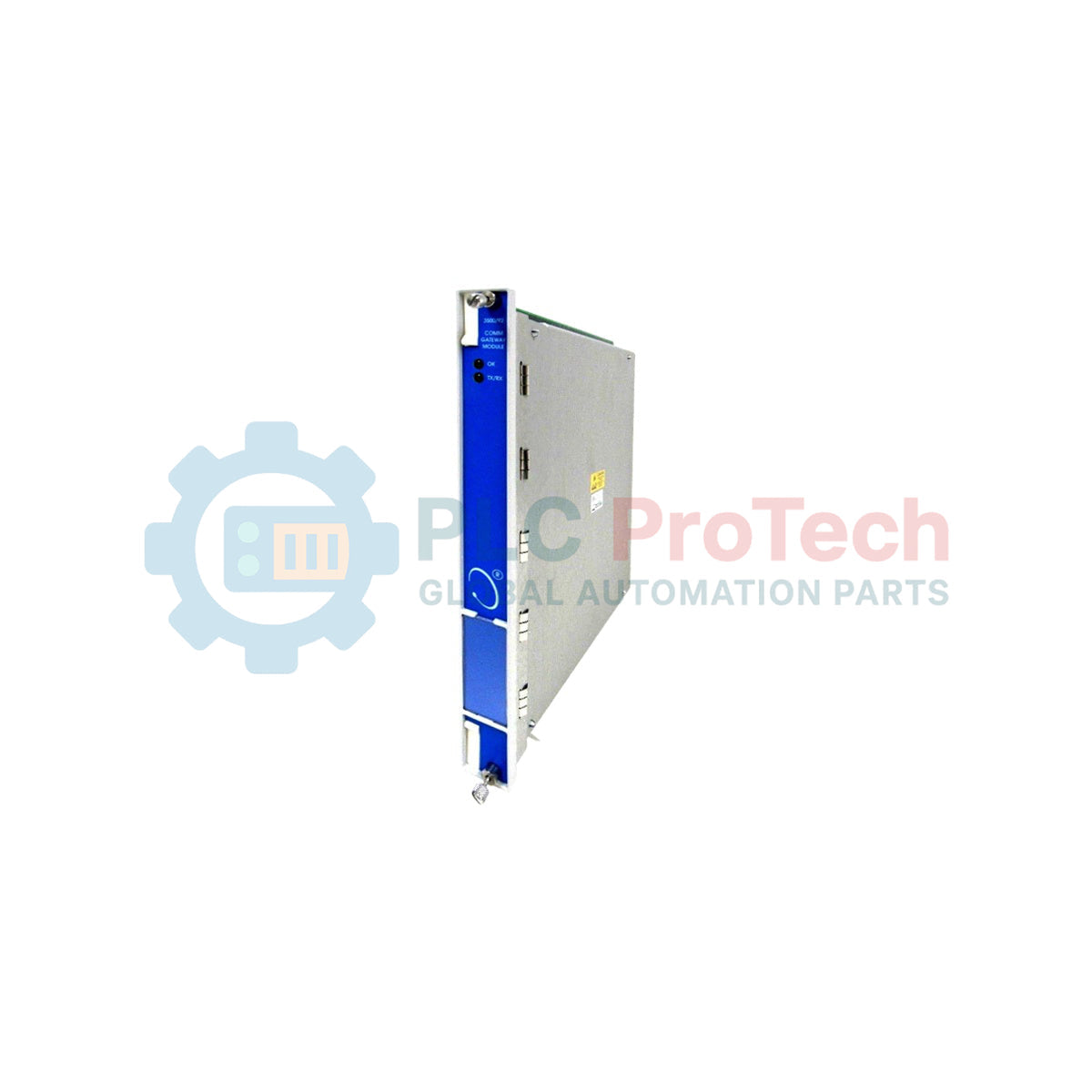

Bently Nevada 3500/92-04-01-CN Modul Gerbang Komunikasi Siri 3500

SKU 3500/92-04-01-CN

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Bently Nevada
No. Produk: 3500/92-04-01-CN
Negara asal:Amerika Syarikat
Jenis Produk: Modul Gerbang Komunikasi
Pembayaran: T/T, Western Union
Berat: 320g
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

Berintegrasi dengan lancar ke dalam Sistem Perlindungan Jentera 3500, Bently Nevada 3500/92-04-01-CN membentuk get laluan digital berprestasi tinggi untuk menghantar diagnostik jentera kritikal kepada sistem hos luaran. Modul komunikasi ini memproses data daripada modul pemantauan lain dalam rak dan menghantar nilai, status serta penggera melalui pautan bersiri atau Ethernet. Konfigurasi khusus ini menampilkan modul I/O Modbus Ethernet/RS485 dengan memori rendah dan kelulusan agensi CN khusus negara, yang direka untuk memenuhi piawaian keselamatan lapangan dan teknikal yang ketat.

Ciri-ciri

Protokol Komunikasi Fleksibel: Menyokong Modbus RTU melalui RS485 dan Modbus TCP/IP melalui Ethernet.
Akses Data Masa Nyata: Menghantar nilai saluran, status, tahap amaran dan senarai peristiwa sistem kepada pengawal hos.
Integrasi Padat: Menggunakan satu slot dalam rak 3500, sekali gus mengurangkan jejak panel.
Pemetaan Diagnostik Kukuh: Daftar yang boleh disesuaikan membolehkan penjajaran DCS atau SCADA yang cekap.

Aplikasi

Integrasi jentera turbo penjanaan kuasa dengan rangkaian kawalan loji.
Seni bina kawalan keselamatan proses petrokimia dan penapisan.
Pemantauan kesihatan jarak jauh pemampat dan turbin gas.
Pemusatan data SCADA teragih dan Sejarah Data Loji.

Spesifikasi Teknikal

Parameter	Spesifikasi
Pengilang	Bently Nevada
Nombor Model/Komponen	3500/92-04-01-CN
Siri Sistem	Sistem Perlindungan Jentera 3500
Pilihan Modul I/O	04 (Modul I/O Modbus Ethernet / RS485)
Pilihan Memori	01 (Memori Rendah)
Pilihan Kelulusan Agensi	CN (Kelulusan Khusus Negara - China)
Penggunaan Kuasa	5.6 Watt biasa (dengan Modul I/O RS485 dipasang)
Negara Asal	Amerika Syarikat (USA)
Berat Penghantaran	3.0 kg

Sambungan dan Antara Muka

Jenis Antara Muka	Penerangan Port / Penetapan Pin
Port Ethernet	Penyambung RJ-45 yang menyokong protokol Modbus/TCP
Port RS485	Sambungan blok terminal standard untuk susun atur multidrop pembezaan 2 wayar / 4 wayar
Port Konfigurasi	Sambungan panel hadapan untuk utiliti konfigurasi modul

Pandangan Kejuruteraan Empirik

Model Alternatif & Keserasian

Modul ini menggantikan get laluan komunikasi lama dalam seni bina 3500 legasi. Pastikan 3500 Rack Configuration Software anda dikemas kini kepada versi 4.0 atau lebih tinggi untuk memetakan jejak perkakasan 04 (Ethernet/RS485) dengan betul. Ambil perhatian bahawa varian model memori rendah (01) tidak dapat menyimpan rekod peristiwa berketumpatan tinggi berbanding setara memori tinggi; sahkan keperluan pengundian pengawal anda sebelum penggantian ketika berkuasa.

Perangkap Aplikasi & Nota Kejuruteraan

Apabila menggunakan antara muka RS485 di ruang industri yang bising, kurangkan gangguan EMI dengan menjalankan talian komunikasi secara terasing daripada pemula motor voltan tinggi dan kabel output pemacu frekuensi boleh ubah. Kegagalan lazim pada versi memori rendah ialah limpahan penimbal daftar yang disebabkan oleh kelajuan pengundian hos yang tinggi; jangan konfigurasikan frekuensi pengundian dengan sela kurang daripada 500 milisaat.

Petua Pentauliahan & Pendawaian

Untuk laluan bersiri RS485, pasang perintang penamatan 120 ohm pada nod hujung talian fizikal yang sebenar bagi mengelakkan pantulan isyarat. Sentiasa sambungkan perisai kabel ke terminal pembumian instrumentasi pada rangka rak 3500 sahaja. Perisai terapung pada laluan kabel yang panjang berisiko menghasilkan laluan arus gelung bumi yang tinggi.

Garis Panduan Pemasangan

AMARAN KRITIKAL: Nyahbekalkan modul bekalan kuasa utama 3500 sebelum memasang atau menanggalkan modul I/O bahagian belakang secara fizikal. Percubaan memasukkan pemasangan I/O Ethernet RS485 ketika berkuasa boleh menyebabkan transien voltan tinggi pada satah belakang, sekali gus berisiko menyebabkan kegagalan perkakasan pada modul pemantauan bersebelahan.

1 Masukkan modul utama ke dalam slot yang ditetapkan di bahagian hadapan rak 3500, dengan memastikan rel panduan sejajar. Ketatkan skru tertawan.

2 Sejajarkan dan luncurkan modul I/O Modbus Ethernet/RS485 ke dalam slot yang sepadan di bahagian belakang rak, kemudian ketatkan pengikat dengan tangan.

3 Sambungkan kabel komunikasi (Ethernet RJ-45 atau pasangan RS485 berperisai) dan bumikan perisai mengikut piawaian elektrik industri tempatan.

4 Hidupkan rak dan muat peta daftar yang betul menggunakan utiliti 3500 Rack Configuration Software.

FAQ

Apakah pilihan konfigurasi yang diwakili oleh akhiran -04-01-CN?

Akhiran -04 menandakan antara muka modul I/O Ethernet dan Modbus RS485. Akhiran -01 menunjukkan versi perkakasan Memori Rendah. Akhiran -CN menunjukkan kelulusan khusus negara yang dioptimumkan untuk pemasangan yang memerlukan pematuhan peraturan tertentu.

Berapakah penggunaan kuasa biasa get laluan semasa operasi?

Apabila dipasangkan dengan modul I/O Modbus RS485, peranti biasanya menggunakan kuasa sebanyak 5.6 watt daripada satah belakang rak.

Bolehkah saya menyoal modul get laluan ini secara serentak melalui Ethernet dan RS485?

Ya. Antara muka get laluan menyokong komunikasi serentak dwi, yang membolehkan akses selari melalui Modbus TCP menggunakan Ethernet dan Modbus RTU menggunakan RS485.

Berapakah selang minimum tinjauan Modbus untuk varian Memori Rendah?

Untuk mengelakkan kesesakan komunikasi dan tamat masa CPU, amat disyorkan agar kadar tinjauan DCS induk atau PLC dikonfigurasikan kepada 500 milisaat atau lebih.
