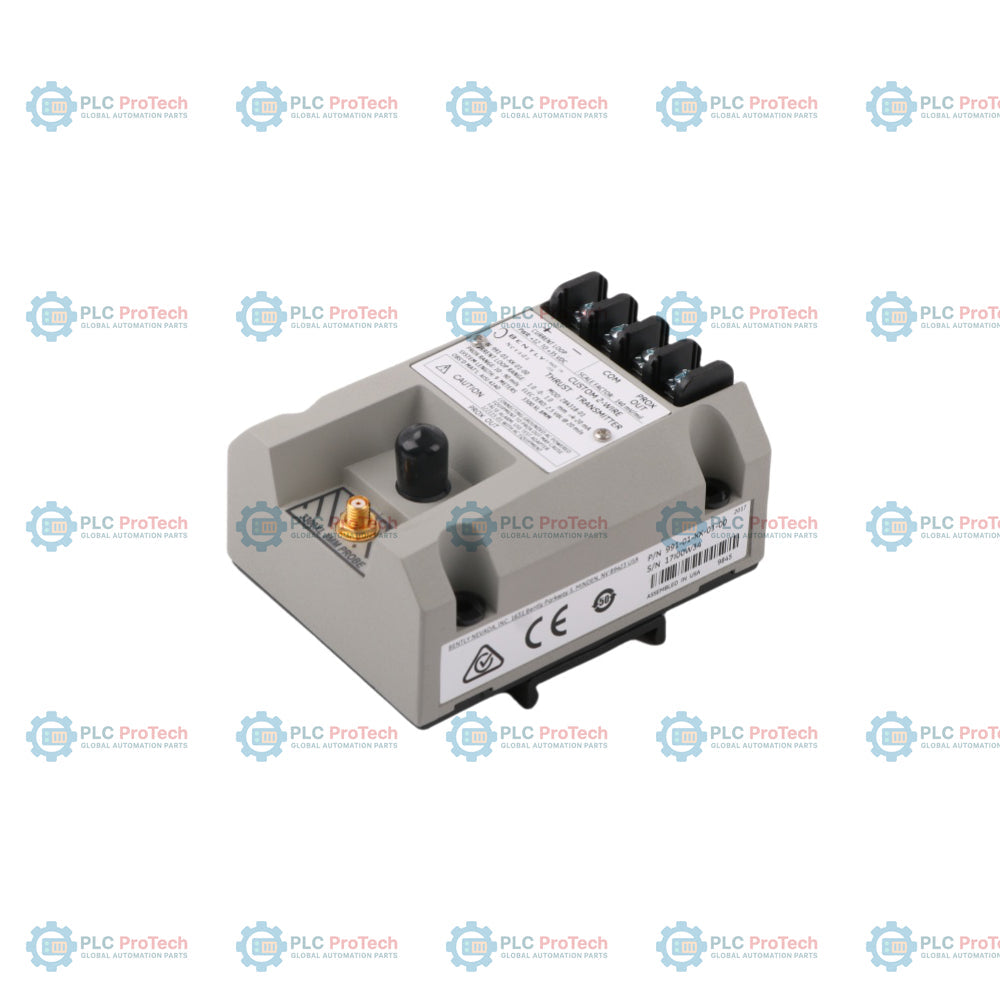

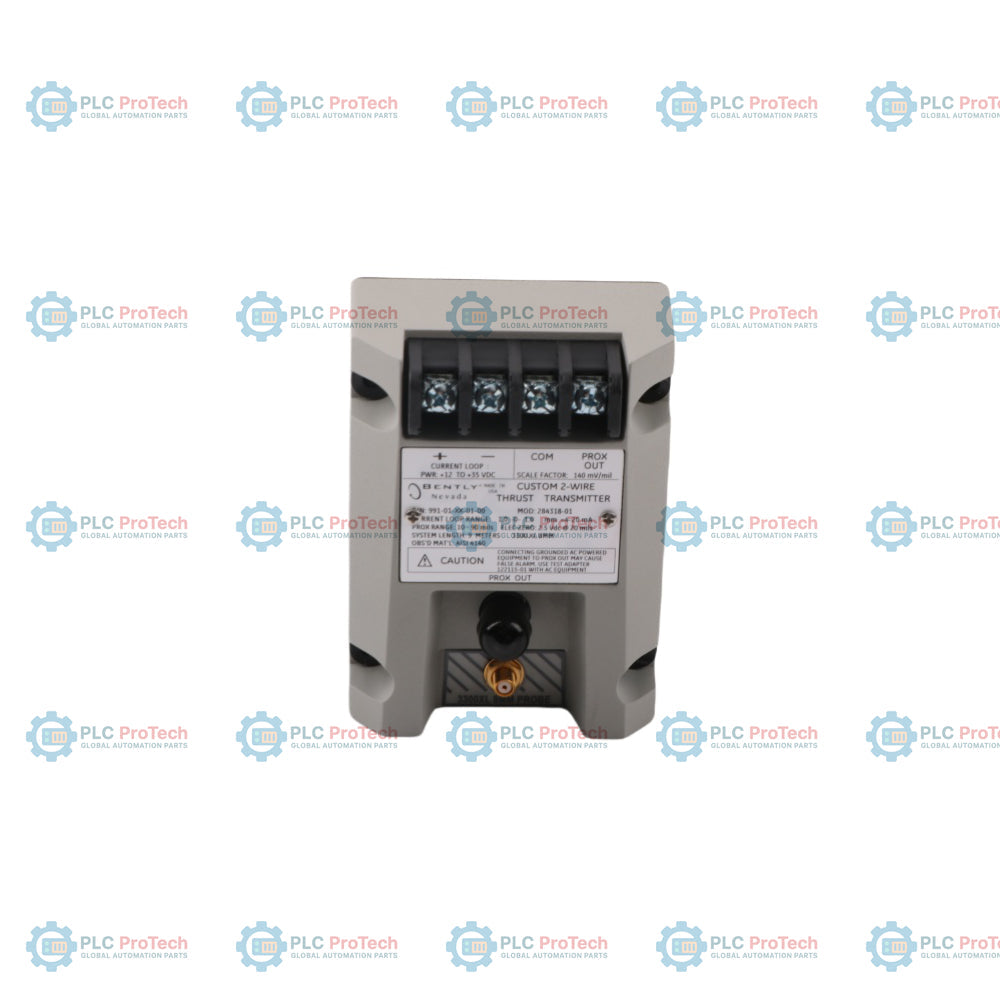

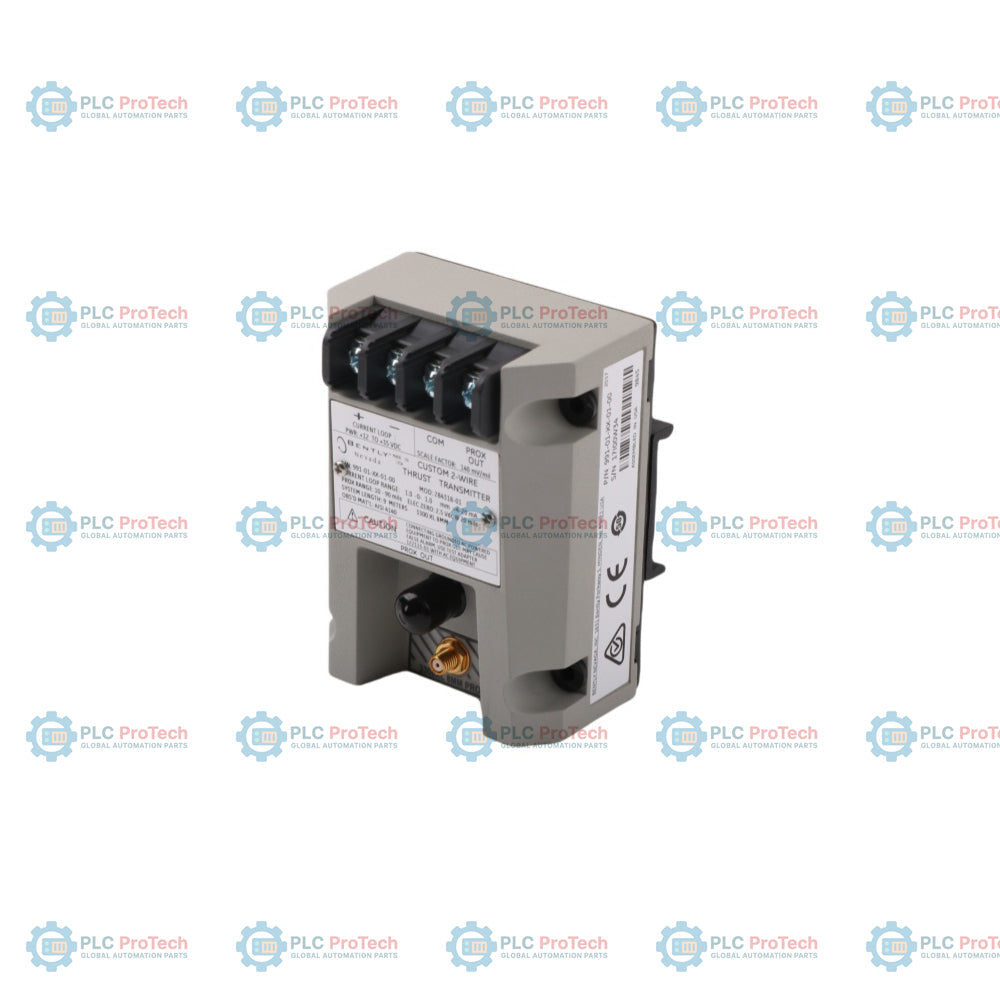

Bently Nevada 991-01-XX-01-00 MOD:284318-01 Pemancar Tujahan

Perihalan

991-01-XX-01-00 (SKU/Nombor Bahagian Dalaman: 284318-01) ialah Pemancar Tujahan 991 dua wayar berkuasa gelung yang lasak, direka bentuk oleh Bently Nevada (sebuah perniagaan Baker Hughes) untuk menyediakan perlindungan aset mesin berterusan dengan menghubungkan transduser medan secara langsung kepada rangkaian kawalan loji. Berbeza daripada model getaran jejari, pemancar khusus ini direka untuk mengukur kedudukan tujahan paksi (pergerakan relatif rotor mesin menuju ke atau menjauhi permukaan galas tujahan). Ia menggabungkan elektronik pengkondisian isyarat frekuensi tinggi bagi sensor kehampiran dan pemancar analog dalam satu perumah yang padat. Unit ini menerima isyarat input daripada prob kehampiran arus pusar 3300 XL 8mm tanpa sentuhan dan kabel sambungan, memproses variasi jurang sasaran mentah menjadi output gelung arus analog linear 4 hingga 20 mA yang berkadar dengan jumlah anjakan paksi.

Konfigurasi perkakasan tepat ini menampilkan skala pengukuran skala penuh 50-0-50 mil (1.2-0-1.2 mm) yang ditentukur di kilang, mewakili julat anjakan penuh standard sebanyak 100 mil (2.5 mm) yang berpusat pada pincangan titik tengah voltan sifar. Sarung fizikal ini dilengkapi klip rel DIN 35 mm bersepadu untuk pemasangan snap-on pantas tanpa alat pada kotak simpang marshalling medan atau kotak setempat. Pilihan agensi ditetapkan sebagai -00, mewakili model asas standard untuk zon umum tidak diklasifikasikan. Nombor bahagian kejuruteraan dalaman 284318-01 menandakan varian binaan pembuatan moden, yang menampilkan komponen pemasangan permukaan berketahanan tinggi yang dinaik taraf, penapis pampasan suhu yang dioptimumkan, serta perlindungan RFI/EMI yang dipertingkatkan berbanding konfigurasi lama.

Ciri-ciri

• Seni bina dua wayar berkuasa gelung yang menghantar isyarat arus analog 4 hingga 20 mA secara langsung ke kad pemprosesan DCS atau PLC hos.
• Tetingkap skala linear 50-0-50 mil (1.2-0-1.2 mm) yang distandardkan dan direka khusus untuk pemantauan keselamatan tujahan paksi dua arah.
• Klip pemasangan rel DIN 35 mm terbina dalam yang membolehkan pemasangan struktur snap-fit yang pantas dan kukuh pada rak kepungan.
• Jejak zon tidak dikelaskan serba guna (pilihan -00) yang menyediakan gelung isyarat berintegriti tinggi pada kos efektif.
• Reka bentuk perkakasan 284318-01 moden yang memberikan kestabilan terma unggul dan hanyutan faktor skala yang lebih rendah dalam keadaan suhu industri yang berubah-ubah.
• Terminal dinamik BNC terpencil yang dipasang di bahagian hadapan, menyediakan bentuk gelombang voltan mentah dan tidak terkondisi untuk pengumpul data diagnostik tempatan.
• Kawalan sifar dan rentang yang bebas serta tidak saling berinteraksi, membolehkan pelarasan penentukuran satu titik yang lancar dalam keadaan lapangan.

Aplikasi

• Penjejakan berterusan kedudukan tujahan paksi dan perlindungan sesaran rotor pada turbin stim atau gas industri kritikal.
• Integrasi terus gelung keselamatan pada pemampat gas proses tugas berat, turbo-pengembang dan pam suapan dandang berbilang peringkat.
• Panel penyambungan perlindungan mesin kendiri di dalam kawasan utiliti loji imbangan dan modul penjanaan kuasa.

Pecahan Rentetan Pilihan

Spesifikasi Teknikal

Sambungan/Antara Muka

Garis Panduan Pemasangan

• Penjajaran Rel DIN: Letakkan perumah pemancar tepat di atas landasan rel DIN 35 mm standard. Tekan ke bawah dengan kukuh sehingga klip plastik bersepadu terpasang rapat pada bebibir rel.
• Pengasingan Bingkai Casis: Pastikan satah bumi dalaman kekal terasing daripada laluan konduit elektrik yang terdedah. Plat belakang pemancar mesti kekal terasing daripada bingkai rak struktur untuk menghapuskan gelung bumi voltan rendah.
• Penyegerakan Panjang Sistem: Pastikan pilihan panjang sistem yang ditetapkan (Pilihan -XX) sepadan sepenuhnya dengan jumlah panjang fizikal prob 3300 XL 8mm dan kabel sambungan yang disambungkan untuk mengekalkan ketepatan terkalibrasi.
• Pengimbangan Jurang Mekanikal: Semasa pemasangan prob, permukaan sasaran hendaklah diletakkan secara mekanikal supaya prob berada di pusat fizikal julat linearnya (biasanya sepadan dengan arus gelung output 12 mA dan pincangan voltan DC tertentu pada port BNC) apabila rotor berada pada kedudukan tujahan aktif normalnya.
