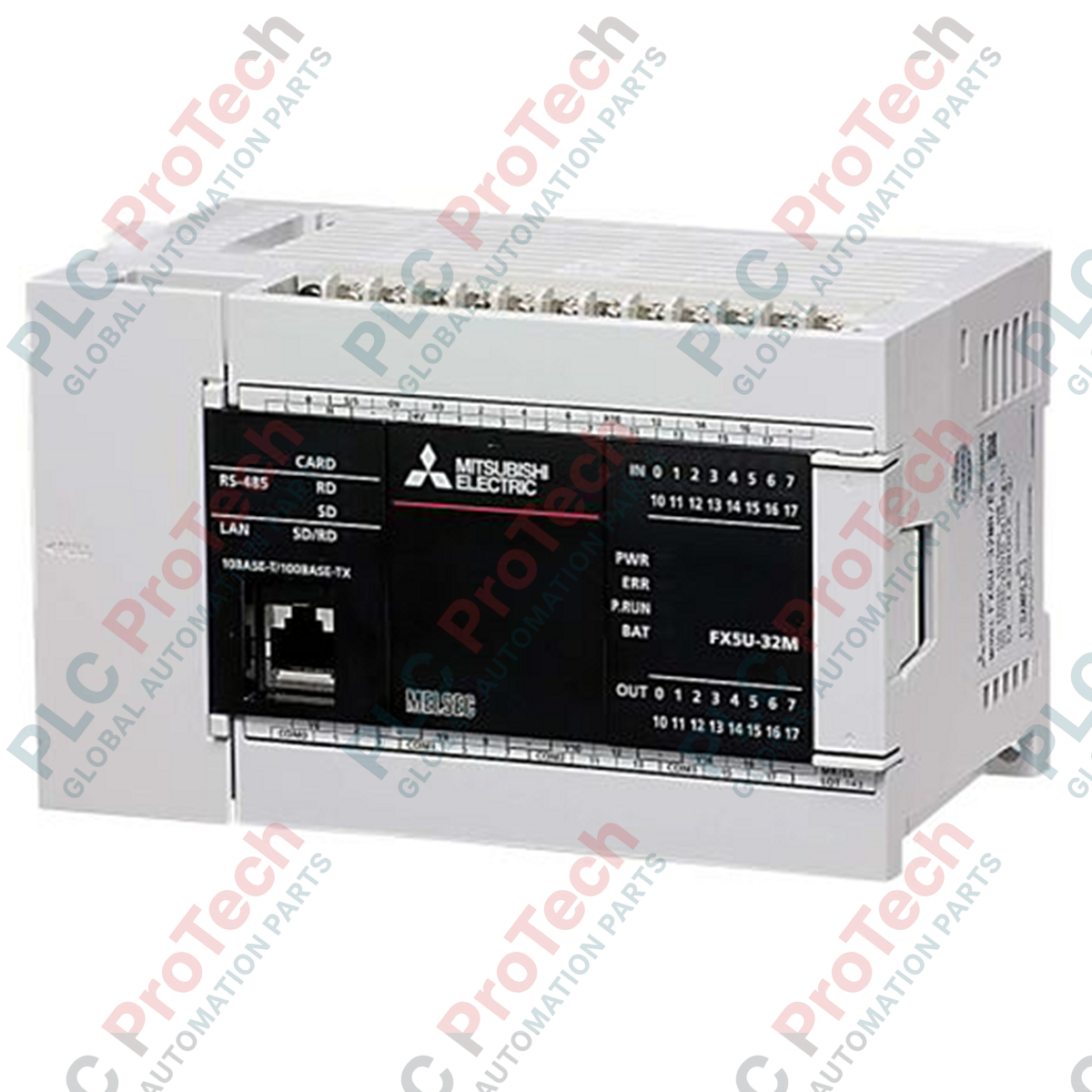

Unit CPU Siri MELSEC iQ-F Mitsubishi Electric FX5U-32MR/DS

Hanya 10 item tinggal dalam stok

Pengilang: Mitsubishi Electric
No. Produk: FX5U-32MR/DS
Negara asal:Amerika Syarikat
Jenis Produk: Modul CPU PLC
Pembayaran: T/T, Western Union
Berat: 700g
Dimensi: 150 mm x 110 mm x 100 mm
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Lihat butiran penuh

Penerangan

Menguruskan logik kompleks dan automasi peranti berkelajuan tinggi adalah fungsi teras Mitsubishi Electric FX5U-32MR/DS, unit pemprosesan pusat berprestasi tinggi daripada keluarga MELSEC iQ-F. Pengawal padat ini menggabungkan keupayaan pemprosesan canggih dengan antara muka analog dan siri terbina dalam, menjadikannya penyelesaian cekap untuk mesin berdiri sendiri dan topologi kawalan teragih. Dengan input kuasa DC dan susunan hibrid input sink/sumber serta output relay yang kukuh, unit ini menyediakan kebolehpercayaan operasi yang luar biasa dalam persekitaran industri yang keras.

Ciri-ciri Utama

Pelaksanaan Berkelajuan Tinggi: Kelajuan pelaksanaan program terbina dalam sehingga 34 nanosaat setiap arahan asas.
Konfigurasi I/O Terintegrasi: Dilengkapi dengan 16 input digital (24 VDC, sink/sumber) dan 16 output relay digital.
Saluran Analog Terbenam: Mempunyai input analog 2-saluran (0 hingga 10 VDC) dan output analog 1-saluran (0 hingga 10 VDC) untuk kawalan sensor dan aktuator tempatan.
Komunikasi Industri: Port Ethernet terbina dalam untuk konfigurasi rangkaian dan port RS-485 untuk konfigurasi siri multi-drop.
Pengurusan Data: Slot kad memori SD terintegrasi untuk log data lancar, pemindahan program, dan rutin sandaran.

Aplikasi

Mesin pembungkusan dan pembotolan pelbagai paksi yang tepat.
Kemudahan rawatan air, telemetri, dan kawalan pam.
Sistem penyortiran automatik dan penyelarasan barisan penghantar.
Unit pengurusan sistem HVAC tertutup dan kawalan bilik bersih.

Spesifikasi Teknikal

Pengilang	Mitsubishi Electric
Nombor Model	FX5U-32MR/DS
Siri Produk	Siri MELSEC iQ-F
Voltan Bekalan Kuasa	24 VDC (+20%, -15%)
Penggunaan Kuasa	30 W
Input Digital	16 Titik (24 VDC, pilihan Sink/Sumber)
Output Digital	16 Titik (Output relay, 2 A setiap titik)
Input Analog Terbina Dalam	2 Saluran (0 hingga 10 VDC, penukaran 12-bit)
Output Analog Terbina Dalam	1 Saluran (0 hingga 10 VDC, penukaran 12-bit)
Antara Muka Komunikasi	1x Ethernet (100Base-TX/10Base-T), 1x RS-485
Suhu Operasi	0 hingga 55 darjahC
Perisian Pengaturcaraan	GX Works3
Berat Penghantaran (Dikira)	0.70 kg (1.54 lbs)
Dimensi Pek (Dikira)	150 mm x 110 mm x 100 mm

Sambungan dan Antara Muka

Penetapan Blok Terminal	Isyarat / Penugasan Litar
L+ / M	Input Kuasa Utama 24 VDC dan Tanah Umum
S/S	Terminal Umum Input Pilihan Sink/Sumber
X000 hingga X017	Input Diskret 24 VDC (16 Titik)
COM0 hingga COM3	Titik Terminal Bersama untuk Kumpulan Output Relay
Y000 hingga Y017	Output Relay Diskret (16 Titik, maksimum 2 A/titik)

Model Alternatif & Keserasian

FX5U-32MR/DS menggunakan input kuasa operasi 24 VDC, membezakannya daripada model FX5U-32MR/ES yang dikuasakan AC standard. Apabila menaik taraf pemasangan FX3U-32MR/DS lama yang sedia ada, sahkan perbezaan jejak dimensi fizikal dan pastikan projek sistem lama ditukar dalam GX Works3 untuk memadankan profil pelaksanaan kelajuan tinggi dan konfigurasi terminal langsung seni bina iQ-F.

Perangkap Aplikasi & Nota Kejuruteraan

Saluran input analog bersepadu (0 hingga 10 VDC) sangat sensitif terhadap gangguan elektromagnetik. Adalah penting untuk menghala kabel isyarat analog secara berasingan sepenuhnya daripada kabel motor AC arus tinggi atau kabel VFD. Sentiasa gunakan pendawaian tembaga berpintal dan berperisai berganda untuk laluan analog dan tanahkan lapisan perisai hanya di titik bintang tanah kabinet kawalan untuk mengelakkan gelung bumi frekuensi rendah daripada mengganggu penukaran isyarat.

Petua Pengujian & Pendawaian

Logik sinking atau sourcing input diskret ditentukan oleh terminal S/S. Untuk konfigurasi NPN/sink standard, sambungkan terminal S/S terus ke bekalan +24V. Untuk konfigurasi PNP/source, sambungkan terminal S/S ke 0V bersama. Pastikan semua sambungan terminal jenis skru diketatkan antara 0.5 hingga 0.8 N-m untuk mengekalkan sentuhan elektrik yang kukuh tanpa merosakkan integriti terminal.

Garis Panduan Pemasangan

AMARAN KRITIKAL: Pengasingan fizikal lengkap dan pemadaman semua litar kuasa adalah wajib sebelum memasang, mendawaikan, atau menjalankan tugas penyelenggaraan pada CPU. Sentiasa gunakan multimeter digital yang dikalibrasi untuk mengesahkan ketiadaan voltan sepenuhnya pada blok terminal. Kegagalan mengasingkan kuasa input boleh menyebabkan pemusnahan pemproses kekal, arka terminal, atau kecederaan peribadi yang teruk.

Pasang modul CPU dengan kukuh pada rel DIN simetri standard 35mm di dalam peti logam berpenarafan IP54 untuk mengelakkan kemasukan zarah persekitaran.

Buat sambungan impedans rendah dari terminal SG terus ke titik tanah kawalan khusus dengan keratan rentas wayar sekurang-kurangnya 2.0 mm2.

Akhiri pendawaian lapangan dengan ferrule bootlace berinsulasi yang dikrimp bersih sebelum mengapit sambungan ke blok terminal boleh tanggal.

Key Features:

#MELSEC iQ-F #PLC CPU Modules

What is the power supply rating for the FX5U-32MR/DS?

This module operates on a 24 VDC power supply, which distinguishes it from the AC-powered ES variants.

Can the digital inputs be configured for both sink and source logic?

Yes, the integrated 24 VDC inputs support both sink and source configurations, determined by how the S/S terminal is wired.

What software is required to program this CPU unit?

Programming, configuration, and commissioning are executed via Mitsubishi's GX Works3 software platform.

Are the analog inputs and outputs integrated directly on the board?

Yes, this CPU unit includes 2 channels of 0 to 10 VDC analog input and 1 channel of 0 to 10 VDC analog output built-in.

Penghantaran Ekspres Global

Penghantaran Standard: 4-6 Hari Bekerja melalui DHL, FedEx, dan UPS.
Penghantaran Ekspres: Penghantaran pada hari yang sama untuk pesanan dalam stok yang dibuat sebelum 2:00 PM (GMT+8).
Liputan Seluruh Dunia: Berkhidmat di lebih 150 negara, termasuk penghantaran pantas ke Arab Saudi dan UAE.

Pemulangan & Jaminan

Jaminan 30 Hari: Pemulangan diterima untuk produk dalam stok dalam pembungkusan asal yang disegel kilang.
Jaminan 12 Bulan: Setiap komponen industri disokong oleh jaminan teknikal profesional kami.

Pesanan diproses dan dihantar Isnin-Jumaat (tidak termasuk cuti umum).

Untuk kelayakan penuh, yuran penyimpanan semula, dan butiran pemulangan antarabangsa, sila lihat rasmi kami Polisi Pemulangan & Pengembalian Wang .
