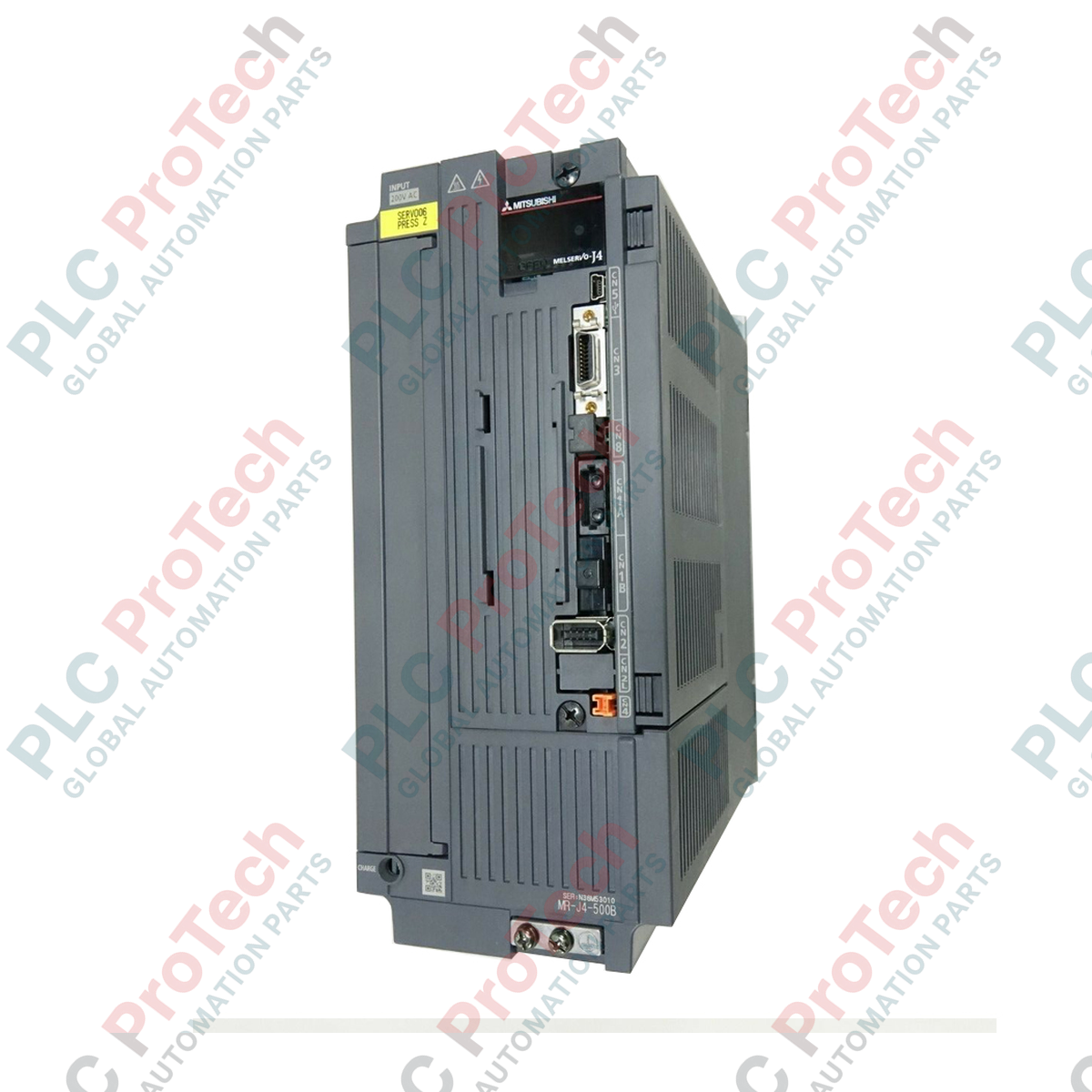

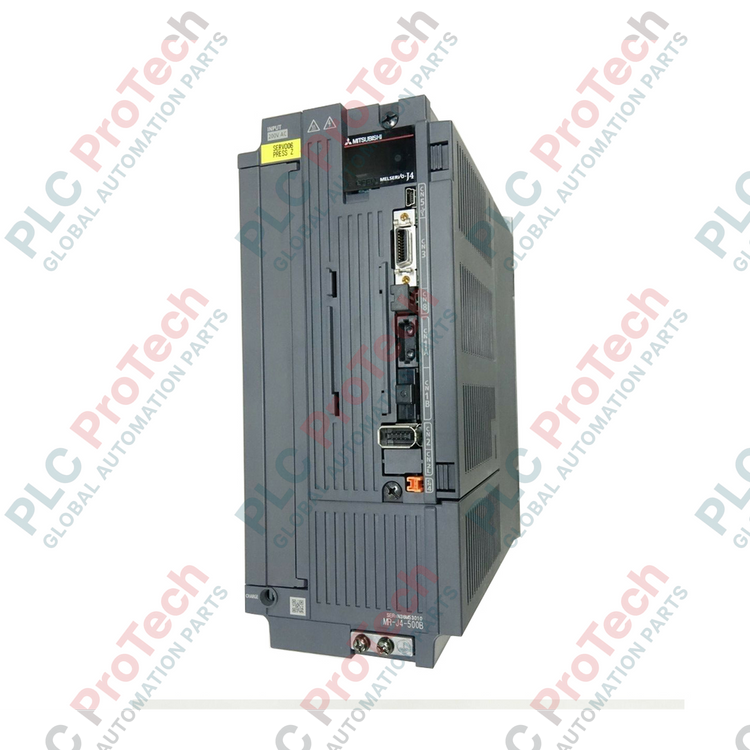

Penguat Servo 1-Paksi MELSERVO-J4 Mitsubishi Electric MR-J4-500B

Hanya 10 item tinggal dalam stok

Pengilang: Mitsubishi Electric
No. Produk: MR-J4-500B
Negara asal:Amerika Syarikat
Jenis Produk: Penguat Servo
Pembayaran: T/T, Western Union
Berat: 5500g
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Lihat butiran penuh

Penerangan

Direka untuk kawalan gerakan berketepatan tinggi, MR-J4-500B beroperasi sebagai penguat servo 1-paksi berprestasi tinggi dalam keluarga MELSERVO-J4. Modul ini berintegrasi dengan lancar dengan pengawal gerakan yang serasi SSCNET III/H untuk melaksanakan profil gerakan segerak berkelajuan tinggi di seluruh rangkaian automasi industri. Dengan menggunakan sistem kawalan PWM gelombang sinusoidal, ia menyediakan penghantaran tork yang stabil dan penentuan kedudukan yang tepat untuk beban dinamik tinggi, menjadikannya pilihan ideal untuk pemasangan automasi kilang yang mencabar.

Ciri-ciri

Serasi dengan komunikasi rangkaian optik segerak berkelajuan tinggi SSCNET III/H.
Sistem kawalan PWM gelombang sinusoidal dan kawalan arus untuk putaran lancar.
Fungsi auto-tuning masa nyata terbina dalam untuk pelarasan beban dinamik.
Fungsi Safe Torque Off (STO) terbina dalam untuk mematuhi keselamatan mesin.
Menyokong sistem pengekod resolusi tinggi untuk maklum balas kedudukan yang tepat.

Aplikasi

Sistem pembungkusan dan pembotolan berkelajuan tinggi
Peralatan pemesinan CNC pelbagai paksi dan pembentukan logam
Barisan pembuatan dan pemasangan semikonduktor
Sistem pengendalian bahan automatik dan robotik pengambilan dan penempatan

Spesifikasi Teknikal

Pengilang	Mitsubishi Electric
Nombor Bahagian/Model	MR-J4-500B
Siri	MELSERVO-J4
Jenis Produk	Penguat Servo 1-Paksi
Kuasa Output Berperingkat	5 kW
Voltan Output Berperingkat	3-fasa 170 V AC
Arus Output Berperingkat	28 A
Voltan/Kekerapan Input Litar Utama	3-fasa 200 V AC hingga 240 V AC, 50/60 Hz
Arus Input Berperingkat Litar Utama	21.7 A
Fluktuasi Voltan Dibenarkan (Utama)	3-fasa 170 V AC hingga 264 V AC
Voltan/Kekerapan Input Litar Kawalan	Fasa tunggal 200 V AC hingga 240 V AC, 50/60 Hz
Arus Input Berperingkat Litar Kawalan	0.3 A
Fluktuasi Voltan Dibenarkan (Kawalan)	Fasa tunggal 170 V AC hingga 264 V AC
Fluktuasi Kekerapan Dibenarkan	Dalam +/- 5%
Penggunaan Kuasa Litar Kawalan	45 W
Keperluan Bekalan Kuasa Antara Muka	24 V DC +/- 10% (kapasiti arus diperlukan: 0.3 A, termasuk isyarat penyambung CN8)
Kaedah Kawalan	Sistem kawalan PWM gelombang sinusoidal dan kawalan arus
Berat	4.0 kg
Berat Penghantaran	5.5 kg

Garis Panduan Pemasangan

Pasang unit secara menegak pada panel rata dan kukuh untuk membolehkan penyejukan konveksi yang mencukupi dari kipas terbina dalam.
Kekalkan jarak yang jelas di sekitar bahagian atas, bawah, dan sisi penguat seperti yang disyorkan dalam manual untuk mengelakkan terlalu panas.
Wujudkan sambungan tanah pelindung (PE) yang boleh dipercayai untuk mengurangkan gangguan elektromagnetik (EMI).
Gunakan kabel pasangan terpilin bersalut untuk semua pendawaian maklum balas dan litar kawalan bagi memastikan integriti isyarat yang tinggi.

Key Features:

#MELSERVO-J4 #Servo Amplifiers

Apakah penarafan kuasa bagi penguat servo MR-J4-500B?

MR-J4-500B mempunyai kuasa output berpenarafan 5 kW.

Apakah protokol komunikasi utama yang digunakan oleh unit ini?

Penguat ini menggunakan antara muka rangkaian gentian optik berkelajuan tinggi SSCNET III/H untuk komunikasi kawalan gerakan.

Apakah voltan input yang diperlukan untuk litar utama MR-J4-500B?

Ia memerlukan bekalan kuasa 3 fasa 200 V AC hingga 240 V AC pada 50/60 Hz.

Adakah modul ini memerlukan bekalan kuasa litar kawalan yang berasingan?

Ya, ia memerlukan bekalan 1 fasa 200 V AC hingga 240 V AC pada 50/60 Hz untuk litar kawalan.
