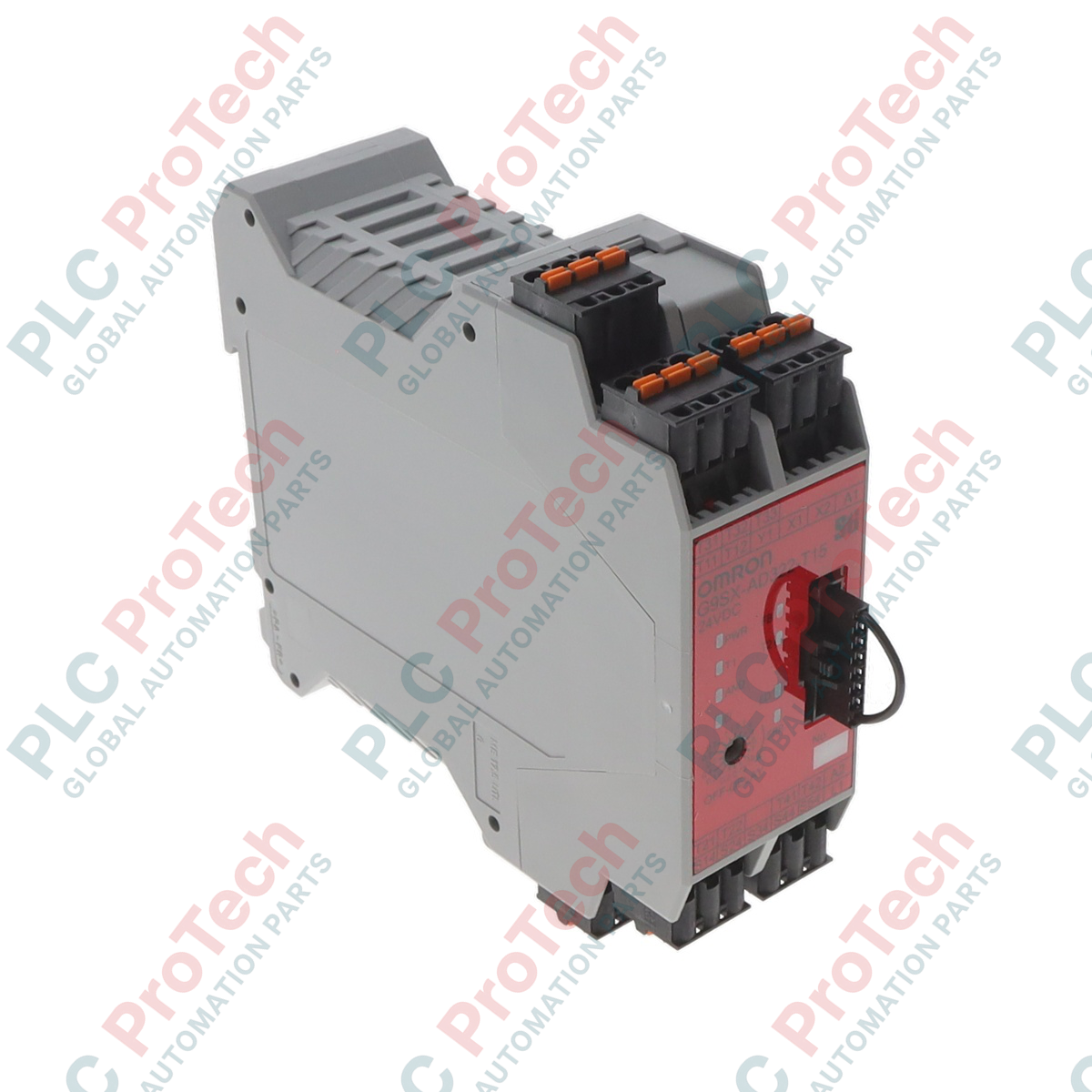

Unit Keselamatan Fleksibel Siri G9SX Omron G9SX-AD322-T150-RC

Penerangan

Memudahkan pengembangan sistem yang selamat dan kawalan pemasaan yang tepat merentasi susun atur mesin kompleks, Omron G9SX-AD322-T150-RC yang fleksibel ini menyediakan penyepaduan logik keselamatan lanjutan tanpa pengaturcaraan kompleks. Pengawal keselamatan lanjutan ini mempunyai output keselamatan keadaan pepejal yang dikonfigurasikan untuk pemadaman serta-merta dan profil pengurangan kelajuan terkawal. Dibina dengan antara muka terminal sangkar spring, perkakasan ini memastikan penamatan elektrik kedap gas dan kalis getaran yang sesuai untuk persekitaran pembuatan bertekanan tinggi.

Ciri-ciri

• Masa kelewatan MATI boleh dikonfigurasikan sehingga 150 saat melalui dail berputar panel hadapan yang disegerakkan.
• Tiga output keselamatan keadaan pepejal serta-merta dan dua output keselamatan tertunda MATI untuk pemadaman sistem berperingkat.
• Blok terminal sangkar spring (pengapit tegangan) untuk pemasangan pantas dan kebolehpercayaan sambungan jangka panjang.
• Dua output tambahan yang menyediakan diagnostik dan komunikasi status mesin yang jelas terus kepada PLC kawalan.
• Keupayaan sambungan DAN logik untuk merangkai beberapa unit keselamatan sambil mengekalkan tahap integriti keselamatan.

Aplikasi

• Penyepaduan keselamatan sel kerja robotik yang memerlukan akses pengadang saling kunci ditangguhkan sehingga lengan berhenti sepenuhnya.
• Litar henti kecemasan yang memerlukan pengurangan kelajuan motor terkawal sebelum brek fizikal digunakan.
• Penyegerakan barisan pembungkusan kompleks yang memerlukan keupayaan pemadaman keselamatan mengikut zon.
• Penyepaduan langsir cahaya keselamatan yang dipadankan dengan pintu pagar proses automatik.

Spesifikasi Teknikal

Sambungan dan Antara Muka

Pandangan Kejuruteraan Empirik

Model Alternatif & Keserasian

G9SX-AD322-T150-RC menampilkan terminal sangkar spring, yang merupakan alternatif struktur dan elektrik langsung kepada model G9SX-AD322-T150-RT (yang menggunakan terminal skru tradisional). Oleh sebab kedua-dua varian berkongsi enjin logik dalaman dan tapak pemasangan yang sama, kedua-duanya boleh ditukar ganti sepenuhnya dari perspektif kejuruteraan sistem. Walau bagaimanapun, palam terminal itu sendiri tidak boleh disambung silang secara langsung kerana perbezaan perumah fizikal; pendawaian mesti ditamatkan semula dengan ferrul untuk prestasi optimum pada unit RC.

Kesilapan Aplikasi & Nota Kejuruteraan

Semasa mengkonfigurasi pemasaan kelewatan OFF pada G9SX-AD322-T150-RC, jurutera mesti melaraskan kedua-dua suis berputar pada panel hadapan kepada pekali kelewatan yang sama tepat. Jika kedua-dua dail tidak sepadan dengan tepat, unit akan mengesan parameter susun atur tidak simetri dan memasuki status kerosakan kunci keluar, lalu menyahdayakan semua output keselamatan. Untuk menetapkan semula keadaan kerosakan ini, tetapkan kedua-dua dail kepada konfigurasi yang sama dan kitar kuasa bekalan utama 24 VDC.

Petua Pentauliahan & Pendawaian

Untuk kebolehpercayaan penamatan yang optimum, gunakan ferrul wayar berpenebat dengan panjang kelim 10 mm. Elakkan menggunakan wayar kuprum teras berbilang tanpa penebat dalam terminal sangkar spring kerana satu helai yang terkeluar boleh menyebabkan kerosakan rintangan setempat atau litar pintas fizikal. Gunakan pemutar skru kepala rata 2.5 mm di dalam slot penggerak untuk membuka pengapit tegangan dalaman semasa penamatan atau prosedur diagnostik.

Garis Panduan Pemasangan

1. 1
   Pemasangan Rel DIN: Pasangkan unit keselamatan dengan kukuh pada rel DIN standard 35 mm di dalam kepungan elektrik pelindung yang dinilai sesuai untuk persekitaran aplikasi tersebut (penarafan minimum IP54 disyorkan).
2. 2
   Sambungan Blok Terminal: Masukkan hujung wayar berferrul yang ditetapkan ke dalam terminal sangkar spring dengan menekan slot penggerak bersebelahan menggunakan alat rata khusus berukuran 2.5 mm.
3. 3
   Penentukuran Kelewatan Masa: Konfigurasikan suis berputar bersepadu agar sepadan dengan profil kelewatan nyahpecutan mesin yang dikehendaki, dengan memastikan kedua-dua dail panel hadapan ditetapkan pada nilai angka yang sama.
4. 4
   Ujian Sistem Berfungsi: Hidupkan modul, sahkan petunjuk diagnostik LED hijau, dan jalankan ujian pengesahan sistem terkawal untuk mengesahkan profil tindak balas keselamatan aktif-rendah.
