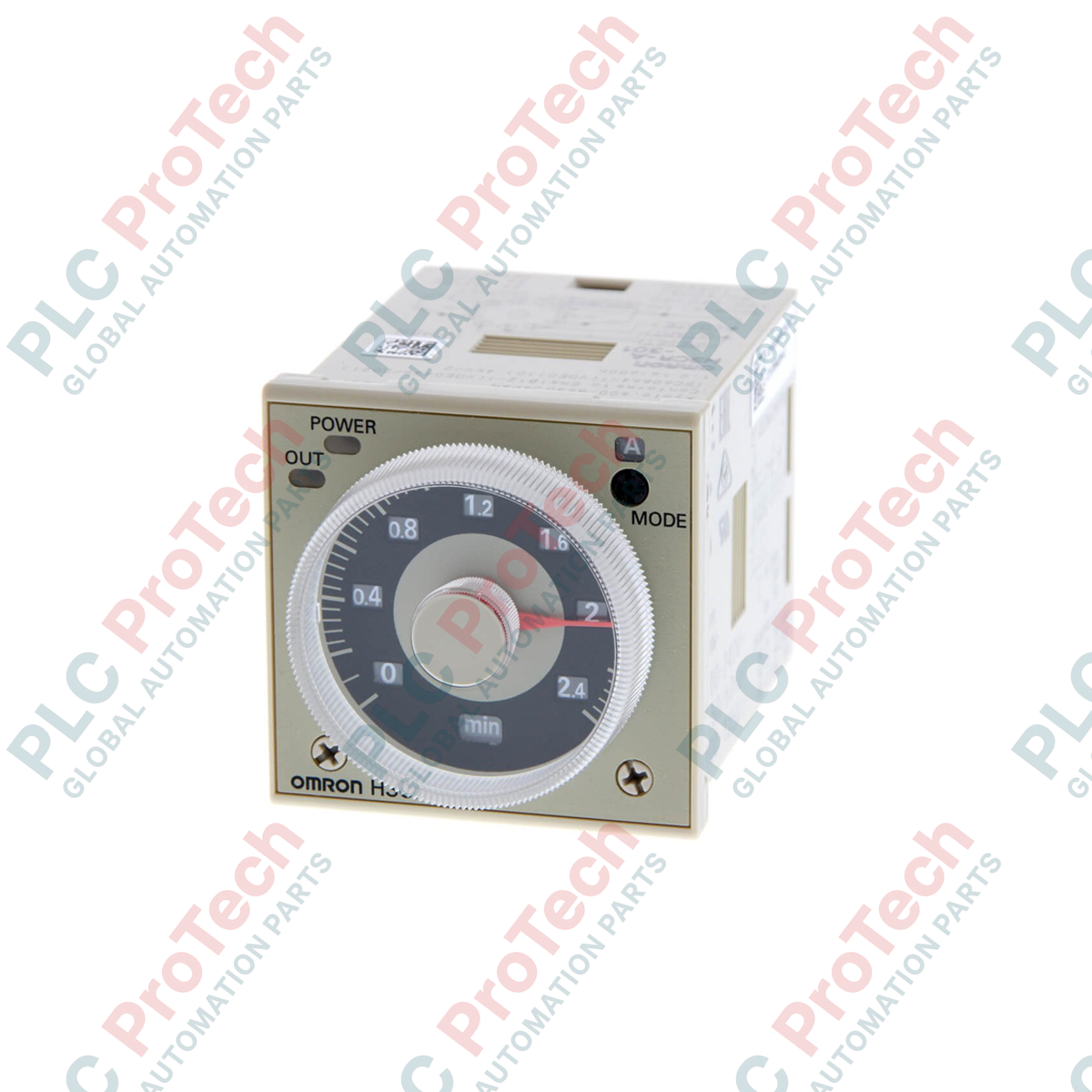

Pemasa Keadaan Pepejal Siri H3CR Omron H3CR-A8E 100/240VC

Penerangan

Menyediakan kawalan pemasaan yang boleh dipercayai dalam panel kawalan industri, pemasa keadaan pepejal Omron H3CR-A8E 100/240VC direka bentuk untuk pensekuenan dan operasi kelewatan berketepatan tinggi. Model 8 pin ini menampilkan konfigurasi output unik yang menggabungkan sentuhan SPDT had masa dengan sentuhan SPDT serta-merta, membolehkan pengaktifan litar sekunder serta-merta apabila kuasa dihidupkan di samping pelaksanaan sistem tertunda. Dengan julat operasi yang luas dan reka bentuk elektrik yang kukuh, ia berfungsi sebagai komponen penyelarasan utama dalam pemula motor, sistem penghantar dan logik mesin berjujukan.

Ciri Utama

• Output Sentuhan Dwi: Menggabungkan 1 output SPDT had masa dan 1 output SPDT serta-merta untuk memulakan urutan lanjutan.
• Julat Operasi Luas: Pemilihan masa yang luas dari 0.05 saat hingga 300 jam merentasi pelbagai julat yang boleh dipilih di lapangan.
• Voltan Bekalan Sejagat: Beroperasi dengan pasti pada grid AC yang berubah-ubah dari 100 hingga 240 VAC (50/60 Hz).
• Tapak Palam Standard: Menggunakan tapak oktal bulat 8 pin yang serasi dengan soket industri standard.
• Penunjuk Diagnostik Jelas: LED panel hadapan memberikan pengesahan visual serta-merta bagi input kuasa dan keadaan sentuhan.

Aplikasi

• Peralihan Motor Pemula Bintang-Delta: Mengurus kelewatan peralihan sementara untuk mencegah kerosakan mekanikal.
• Pensekuenan Sistem Penghantar: Menjadualkan pemulaan tali sawat secara berurutan bagi mengelakkan pengumpulan lonjakan elektrik.
• Automasi Alat Mesin: Saling mengunci pam pelinciran atau penyejukan tambahan dengan kelewatan gelendong.
• Saling Kunci Peredam HVAC: Menyegerakkan pengaktifan kipas dengan kitaran pembukaan peredam automatik.

Spesifikasi Teknikal

Sambungan dan Antara Muka

Pandangan Kejuruteraan Berdasarkan Pengalaman

Model Alternatif & Keserasian

Model H3CR-A8E dipilih khusus apabila laluan pintasan pantas atau pemulaan laluan kawalan diperlukan bersama litar tertunda. Jika menggantikan unit ini dengan H3CR-A8 standard, ambil perhatian bahawa model A8 standard menggunakan kedua-dua sesentuh SPDT sebagai output tertunda had masa. Menggantikan A8E dengan A8 tanpa mengubah suai pendawaian tapak terminal akan melumpuhkan fungsi serta-merta, menyebabkan fungsi saling kunci atau pemulaan segera komponen tambahan gagal.

Perkara yang Perlu Dielakkan dalam Aplikasi & Nota Kejuruteraan

Apabila menukar beban induktif seperti injap solenoid atau gegelung kontaktor berkuasa tinggi, pastikan penindas lonjakan luaran (rangkaian RC untuk AC, diod penahan untuk DC) dipasang merentasi beban. Menukar beban induktif tanpa penindasan menyebabkan pengarkaan sesentuh yang tinggi, mengurangkan jangka hayat geganti dalaman H3CR-A8E dengan ketara dan menghasilkan EMI pada modul input PLC bersebelahan.

Petua Pentauliahan & Pendawaian

Sentiasa gunakan soket yang diluluskan Omron (seperti P2CF-08 untuk pemasangan permukaan/rel DIN, atau P3G-08 untuk pemasangan panel sambungan belakang). Kekalkan tork skru terminal antara 0.78 dan 1.18 N-m bagi mengelakkan ulir rosak sambil memastikan sambungan mekanikal konduktor medan yang tahan getaran.
