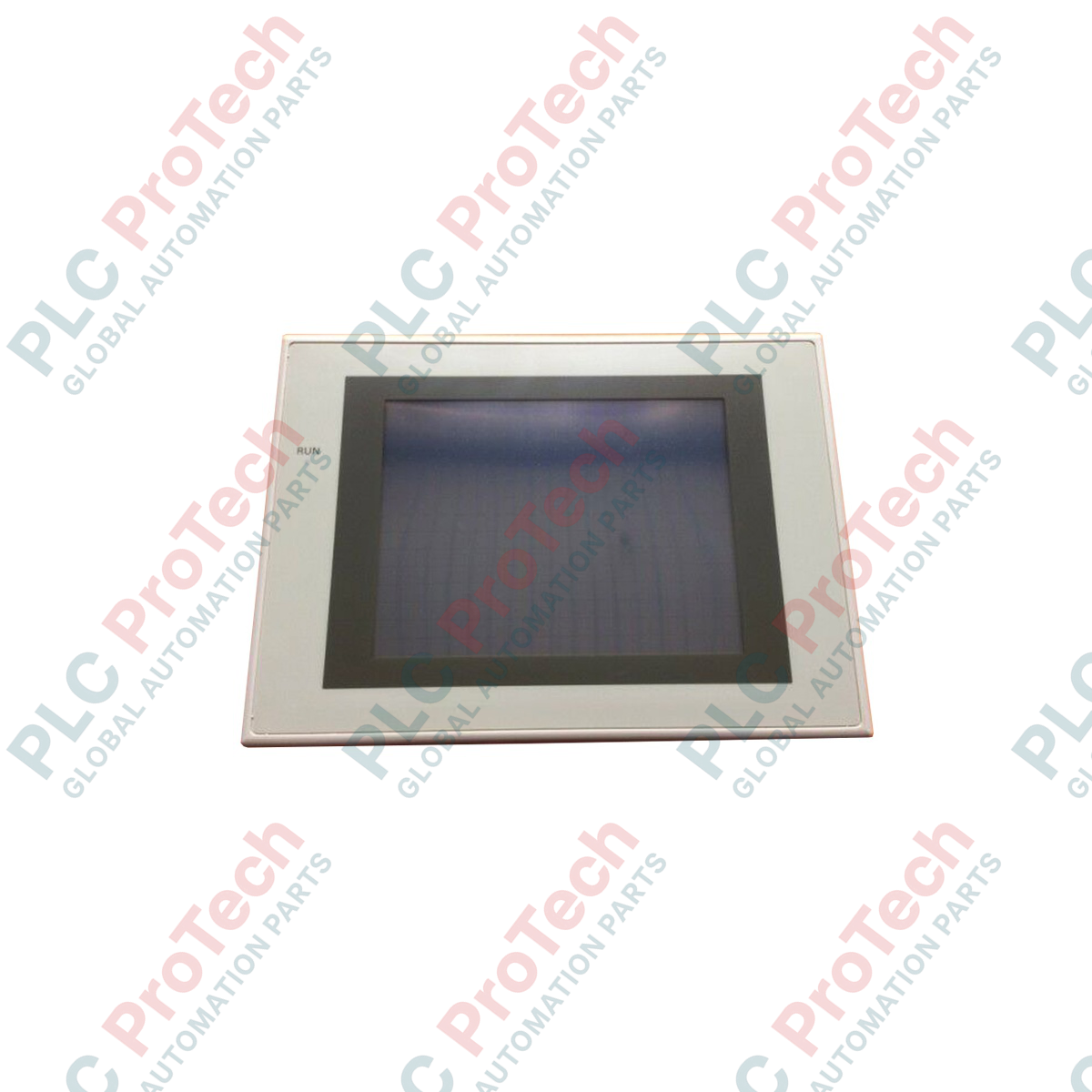

Terminal Boleh Atur Cara Siri NS Omron NS5-MQ11-V2

SKU NS5-MQ11-V2

Dalam stok

12-month warranty
Free returns within 30 days

Pengilang: Omron
No. Produk: NS5-MQ11-V2
Negara asal:Jepun
Jenis Produk: Terminal HMI Boleh Atur Cara
Pembayaran: T/T, Western Union
Berat: 8000g
Dimensi: 24.5 cm x 19.2 cm x 8.5 cm
Pelabuhan penghantaran: Xiamen
Jaminan: 12 bulan

Penerangan

Interaksi antara muka manusia-mesin secara langsung diwujudkan melalui Omron NS5-MQ11-V2, terminal monokrom yang boleh dipercayai dan direka bentuk untuk integrasi dalam seni bina Siri NS Omron. Unit ini menyediakan antara muka visual yang sangat berfungsi untuk pemantauan dan kawalan pada peringkat mesin, dengan paparan kukuh dalam faktor bentuk pemasangan panel yang tahan lasak. Dikonfigurasikan dengan dua port RS-232C, unit ini menyelaraskan komunikasi lancar dengan PLC hos, pengawal suhu dan peranti tambahan. Direka untuk ketahanan operasi jangka panjang, model ini menampilkan bezel berwarna gading yang serasi dengan kemas bersama kabinet kawalan industri klasik.

Ciri-ciri

Paparan STN Monokrom: Menawarkan keterbacaan jelas untuk penggera, daftar status dan pemboleh ubah proses pada resolusi standard 320 x 240 piksel.
Ketersambungan Bersiri Dwi: Menampilkan dua antara muka RS-232C bebas untuk konfigurasi berbilang peranti atau dwi-protokol.
Antara Muka Pengaturcaraan Khusus: Port USB slave terbina dalam membolehkan pemindahan data skrin berkelajuan tinggi dan penyahpepijatan terus daripada CX-Designer.
Slot Pengembangan Memori: Slot yang boleh dicapai dari bahagian belakang menyokong kad CompactFlash standard untuk sandaran, pengelogan data dan kemas kini perisian tegar sistem.
Bezel Ketahanan Tinggi: Penarafan panel hadapan IP65F memberikan perlindungan kukuh terhadap kemasukan kelembapan dan zarah halus dalam persekitaran lasak.

Aplikasi

Jentera Pembungkusan: Panel kawalan mesin setempat yang memerlukan skrin pantas, pengubahsuaian resipi dan penjejakan status penggera.
Pengendalian Bahan: Memantau kelajuan penghantar, status pengalih dan kriteria pengisihan pada nod setempat.
Subsistem Proses: Terminal antara muka untuk rawatan air setempat, kebuk persekitaran atau unit pendos bahan mentah asas.

Spesifikasi Teknikal

Pengilang	Omron
Rujukan Model	NS5-MQ11-V2
Siri	Siri NS
Jenis Paparan	LCD Monokrom STN
Saiz Paparan	5.7 inci
Resolusi	320 x 240 piksel (QVGA)
Voltan Input	24 VDC (Julat yang diterima: 20.4 hingga 27.6 VDC)
Penggunaan Kuasa	Maksimum 15 Watt
Komunikasi Bersiri	2x Port RS-232C
Port USB	1x USB Jenis-B Slave (USB 1.1)
Warna Sarung	Gading
Suhu Operasi	0 hingga 50 degC
Perlindungan Panel Hadapan	Setara dengan IP65F
Negara Asal	Jepun
Berat Penghantaran (Dikira)	1.5 kg
Dimensi Pakej (Dikira)	24.5 cm x 19.2 cm x 8.5 cm

Sambungan dan Antara Muka

Rujukan Port	Jenis Penyambung	Penugasan Fungsi / Pemetaan Isyarat
Port Bersiri A	D-Sub 9-pin Betina	Sambungan bersiri Host Link / NT Link RS-232C ke CPU PLC.
Port Bersiri B	D-Sub 9-pin Betina	Komunikasi bersiri tambahan (RS-232C), peranti persisian atau pengawal suhu.
Port Alat USB	USB Jenis-B (Hamba)	Antara muka khusus untuk pengaturcaraan berkelajuan tinggi, pemuatan turun skrin dan penyahpepijatan sistem dalam talian.
Terminal Input Kuasa	Blok Terminal Skru M3.5	Input Kuasa 24 VDC bersama terminal bumi berfungsi (FG) untuk pengurangan hingar.

Pandangan Kejuruteraan Empirik

Model Alternatif & Keserasian

Sufiks "V2" mewakili pemprosesan dalaman yang dinaik taraf dan keserasian yang diperluas dengan versi masa jalan yang lebih baharu berbanding varian V1 legasi. Perhatikan bahawa NS5-MQ11-V2 (bezel Gading) adalah sama dari segi kimia dan struktur dalam operasi dalaman dengan NS5-MQ11B-V2 (bezel Hitam), sekali gus membolehkan penggantian terus tanpa pengubahsuaian apabila estetika bezel tidak kritikal. Projek konfigurasi perisian yang dibina dalam CX-Designer boleh menyasarkan mana-mana varian warna tanpa pengubahsuaian.

Perangkap Aplikasi & Nota Kejuruteraan

Memandangkan unit ini menggunakan LCD STN monokrom, sudut pandangan dan kependaman tindak balas mungkin lebih ketara berbanding setara TFT moden. Semasa mereka bentuk skrin HMI, kekalkan susun atur grafik berkontras tinggi (konfigurasi hitam/putih padu dan bukannya rona gradien) untuk mengekalkan keterlihatan dalam pencahayaan terus di lantai kilang. Pastikan slot pengudaraan belakang tidak terhalang; operasi di dalam kepungan yang melebihi 50 degC akan mempercepatkan kemerosotan lampu latar CCFL dengan ketara.

Petua Pentauliahan & Pendawaian

Untuk melindungi daripada tamat masa komunikasi dan gangguan gelung bumi setempat, laluan bekalan 24 VDC khusus disyorkan. Pastikan talian bersiri RS-232C diasingkan daripada pemula motor voltan tinggi dan kabel pemacu frekuensi boleh ubah. Sentiasa sahkan terminal bumi berfungsi disambungkan kembali kepada sambungan bumi berimpedans rendah yang kukuh menggunakan saiz wayar sekurang-kurangnya 2.0 mm².

Garis Panduan Pemasangan

AMARAN KRITIKAL

Asingkan dan sahkan penyahkuasaan sumber bekalan kuasa utama sebelum mengendalikan terminal 24 VDC. Jangan servis penyambung kuasa, ubah konfigurasi sistem atau laraskan pendawaian semasa voltan digunakan bagi mengelakkan kejutan elektrik atau kerosakan teruk pada sistem kawalan.

1 Pastikan dimensi potongan panel mematuhi spesifikasi fizikal 184 mm x 131 mm dengan tepat.

2 Pasangkan gasket kalis air sepenuhnya di sekeliling bibir bezel dalam sebelum memasukkan unit ke dalam potongan panel.

3 Ketatkan pendakap pemasangan yang disertakan secara sekata dengan tork 0.5 hingga 0.6 N-m untuk menghasilkan kedapan IP65F yang sempurna tanpa memecahkan bezel.

4 Tamatkan talian kuasa 24 VDC menggunakan terminal kelim berpenebat pada skru M3.5. Pastikan kekutuban dikekalkan dengan ketat.

FAQ

Apakah perbezaan struktur antara NS5-MQ11-V2 dan NS5-MQ11B-V2?

Satu-satunya perbezaan ialah warna penutup fizikal. NS5-MQ11-V2 mempunyai bezel hadapan berwarna gading, manakala NS5-MQ11B-V2 mempunyai bezel berwarna hitam. Dari segi dalaman, semua spesifikasi elektrik, keperluan perisian dan komunikasi adalah sama.

Bolehkah saya memprogram NS5-MQ11-V2 melalui sambungan Ethernet?

Tidak, NS5-MQ11-V2 ialah terminal asas yang hanya menyokong komunikasi bersiri. Pemindahan skrin dan operasi perisian tegar mesti dilakukan sama ada melalui port hamba USB khusus yang disambungkan terus kepada PC yang menjalankan CX-Designer, atau melalui kad CompactFlash yang diformatkan dalam slot pengembangan.

Adakah model ini menyokong komunikasi NT Link secara langsung?

Ya. Kedua-dua port bersiri bersepadu menyokong protokol NT Link 1:1 dan 1:N berkelajuan tinggi, selain Host Link, untuk pertukaran data lancar dengan PLC Omron Sysmac yang serasi.

Apakah perisian yang digunakan untuk mereka bentuk dan memuat turun skrin bagi HMI ini?

Omron NS5-MQ11-V2 dikonfigurasikan menggunakan perisian CX-Designer, yang merupakan sebahagian daripada suite perisian CX-One yang komprehensif. Anda amat disyorkan menggunakan CX-Designer versi 3.0 atau lebih tinggi.
