Penerangan

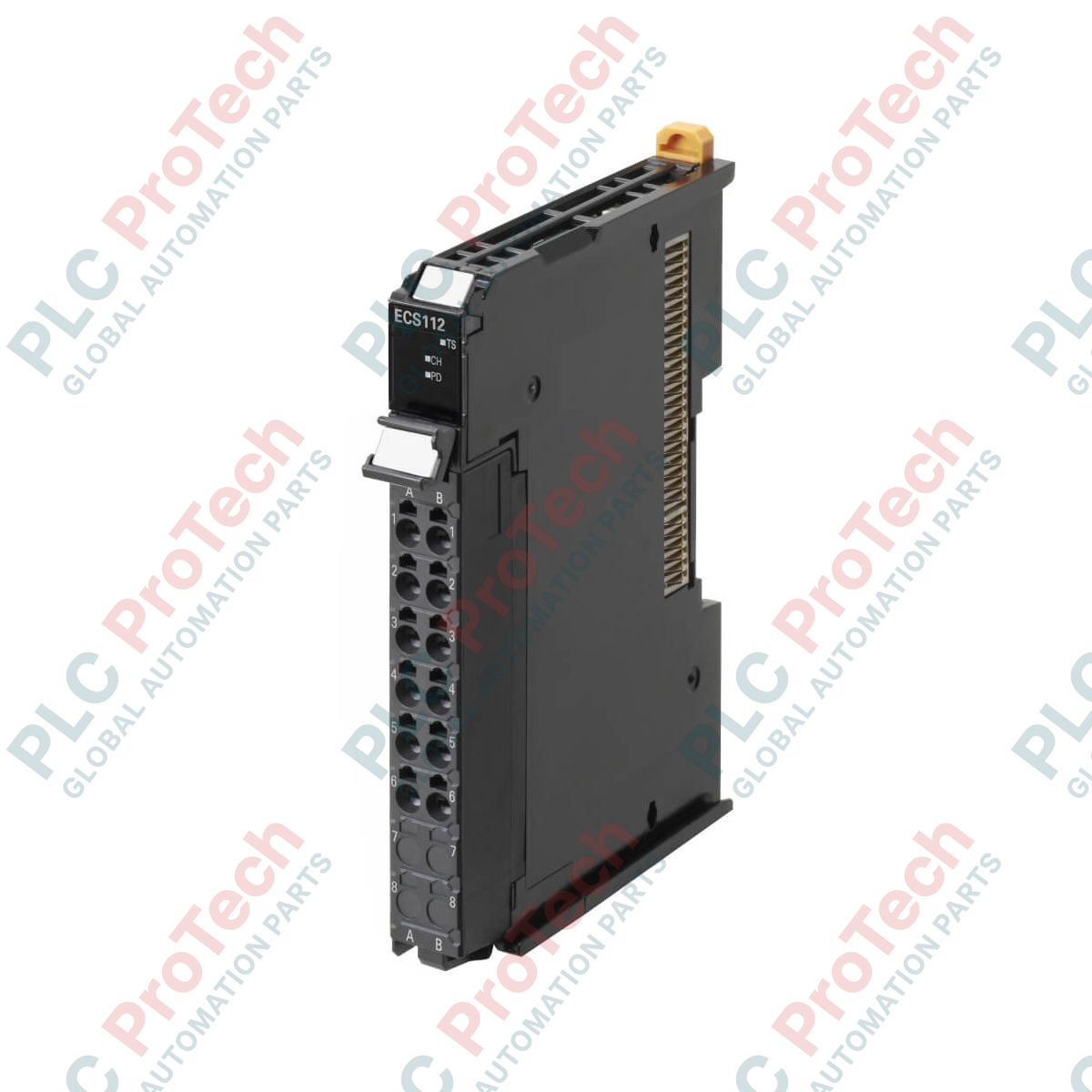

Direka untuk penyepaduan lancar dalam seni bina kawalan gerakan berprestasi tinggi, Omron NX-ECS112 menyediakan maklum balas kedudukan mutlak yang tepat daripada pengekod berputar dan linear melalui satu saluran Antara Muka Bersiri Segerak (SSI). Modul ini bersambung terus dengan pengawal mesin Sysmac NJ/NX melalui satah belakang siri NX, memastikan pemerolehan data yang boleh ditentukan merentas sistem berbilang paksi yang kompleks. Dengan melaksanakan lapisan fizikal yang mematuhi piawaian EIA RS-422-A, unit ini mengekalkan ketahanan hingar dan integriti isyarat yang luar biasa melalui kabel medan yang panjang. Dikonfigurasi sepenuhnya dalam Sysmac Studio, modul ini menyokong parameter penyegaran yang sangat mudah disesuaikan, membolehkan jurutera mekanikal mengoptimumkan masa kitaran untuk tugas kedudukan dinamik.
Ciri-ciri
-
Kadar Baud Berkelajuan Tinggi: Menyokong kelajuan penghantaran fleksibel sebanyak 100 kHz, 200 kHz, 300 kHz, 400 kHz, 500 kHz, 1.0 MHz, 1.5 MHz dan 2.0 MHz.
-
Kaedah Penyegaran Fleksibel: Pilih penyegaran Jalan Bebas, penyegaran I/O Segerak atau penyegaran Keutamaan Tempoh Tugas agar sepadan dengan dinamik kitaran pengawal tertentu.
-
Bingkai Data Boleh Dikonfigurasi: Menyokong panjang data mutlak sehingga 32 bit, membolehkan pemetaan bebas bagi bit status satu pusingan, berbilang pusingan dan perkakasan.
-
Penukaran Peringkat Perkakasan: Menyokong penghantaran data mentah pada papan, penukaran kod binari atau penukaran kod Gray kepada binari untuk dipadankan dengan pelbagai output pengekod.
-
Sambungan Tekan Masuk Tanpa Alat: Dilengkapi penyambung hadapan tekan masuk tanpa skru berketumpatan tinggi dengan 12 terminal untuk sambungan yang kukuh dan tahan getaran.
-
Pengasingan Optogandingan/Digital: Menggabungkan pengasingan digital yang teguh antara litar logik dalaman dengan isyarat sisi medan luaran.
Aplikasi
- Maklum balas mutlak masa nyata dalam kedudukan koordinat gantri.
- Kawalan gelung tertutup untuk sistem penyimpanan dan pengambilan automatik (ASRS).
- Penyegerakan meja indeks berputar dalam barisan pembungkusan berkelajuan tinggi.
- Penjejakan kedudukan untuk mesin pengecap dan penekan logam industri berat.
Spesifikasi Teknikal
| Parameter |
Nilai Spesifikasi |
| Pengilang |
Omron Corporation |
| Nombor Model |
NX-ECS112 |
| Siri Produk |
Antara Muka Kedudukan Siri NX |
| Bilangan Saluran |
1 Saluran |
| Antara Muka Fizikal |
Antara Muka Bersiri Segerak (SSI) |
| Tahap Output Jam |
Tahap Pemacu Talian EIA RS-422-A (C+, C-) |
| Tahap Input Data |
Tahap Penerima Talian EIA RS-422-A (D+, D-) |
| Panjang Data Maksimum |
32 bit (peruntukan boleh dikonfigurasi) |
| Format Pengekodan |
Tanpa penukaran, Binari, Kod Gray |
| Kadar Baud |
100 kHz, 200 kHz, 300 kHz, 400 kHz, 500 kHz, 1.0 MHz, 1.5 MHz, 2.0 MHz |
| Kaedah Pengasingan |
Pengasing Digital |
| Jenis Sambungan |
Blok Terminal Tekan Masuk Tanpa Skru (12 titik) |
| Berat Bersih Modul |
65 g |
| Berat Penghantaran |
1.00 kg |
Sambungan dan Antara Muka
| Penetapan Terminal |
Nama Isyarat |
Tugasan Fungsi |
| A1 / A2 |
C+ / C- |
Output Jam SSI (Pemacu Talian Pembezaan) |
| B1 / B2 |
D+ / D- |
Input Data SSI (Penerima Talian Pembezaan) |
| A3 / B3 |
+V / -V |
Input Bekalan Kuasa Penderia Luaran (24 VDC) |
| A4 / B4 |
IOV / IOG |
Bekalan Kuasa I/O (Untuk pengagihan kuasa penderia) |
| A5 / B5 |
NC |
Tiada Sambungan (Biarkan terbuka) |
| A6 / B6 |
PERISAI |
Titik sambungan perisai Pembumian Berfungsi (FG) |
Pandangan Kejuruteraan Empirik
Model Alternatif & Keserasian
Apabila memindahkan seni bina lama ke platform NX, ambil perhatian bahawa NX-ECS112 direka khusus untuk pengekod SSI mutlak. Untuk maklum balas tambahan, beralih kepada modul input denyut NX-EC0112 atau NX-EC0212. Ambil perhatian bahawa untuk mencapai penyegaran I/O Segerak yang boleh ditentukan, NX-ECS112 mesti digandingkan dengan Unit Pengganding EtherCAT (cth., NX-ECC203) yang disambungkan kepada pengawal induk yang menyokong DC (Jam Teragih); penggunaan unit ini dengan pengganding EtherNet/IP standard mengehadkan penyegaran kepada mod Jalan Bebas atau Tempoh Tugas sahaja.
Perangkap Aplikasi & Nota Kejuruteraan
Beri perhatian rapi kepada panjang kabel dan kadar baud yang dipilih. Walaupun RS-422-A sangat boleh dipercayai, kelewatan perambatan isyarat menjadi kritikal pada frekuensi yang lebih tinggi. Pengendalian pada 2.0 MHz mengehadkan panjang kabel pengekod fizikal maksimum kepada kira-kira 10 meter. Jika panjang kabel perlu melebihi 100 meter, hadkan konfigurasi kadar baud kepada 100 kHz dalam Sysmac Studio. Menempatkan talian SSI dalam dulang kabel yang sama dengan kabel kuasa servo AC voltan tinggi boleh menyebabkan hingar mod sepunya, yang mungkin muncul sebagai kerosakan lompatan kedudukan mutlak yang berlaku sekali-sekala.
Petua Pentauliahan & Pendawaian
Sentiasa gunakan kabel pasangan terpiuh berperisai berkualiti tinggi untuk pasangan C+/C- dan D+/D- bagi meminimumkan cakap silang. Perisai kabel mesti ditamatkan terus pada terminal SHIELD yang ditetapkan (A6 atau B6) pada unit NX-ECS112, yang disambungkan melalui cangkuk rel DIN kepada pembumian berfungsi panel kawalan. Sebelum menghidupkan kuasa buat kali pertama, pastikan voltan bekalan logik pengekod sepadan dengan gelung input +V/ -V luaran untuk mengelakkan kerosakan pada penghalang pengasingan digital.
Garis Panduan Pemasangan
AMARAN PENTING: Putuskan sambungan semua sumber kuasa utama dan tambahan daripada panel belakang PLC serta litar I/O luaran sebelum memasang atau menanggalkan modul NX-ECS112. Kegagalan mengasingkan kuasa boleh mengakibatkan kerosakan perkakasan kekal, kerosakan memori sistem atau penggerakan mesin yang tidak disengajakan semasa palam panas.
1
Sejajarkan rel panduan atas dan bawah modul NX-ECS112 dengan unit NX bersebelahan pada pemasangan rel DIN.
2
Tolak modul dengan kukuh ke arah panel belakang sehingga penyambung saling kunci di sisi terpasang dengan bunyi klik, dan pastikan unit terkunci secara fizikal pada rel DIN.
3
Sediakan wayar pejal atau wayar terkandas berferul (0.25 mm hingga 1.5 mm persegi). Masukkan terus ke dalam terminal tanpa skru tanpa menggunakan alat.
4
Untuk melepaskan wayar atau memasukkan wayar terkandas tanpa ferul, tekan dan tahan butang pelepas oren dengan pemutar skru kepala rata kecil, masukkan wayar, kemudian lepaskan butang.
