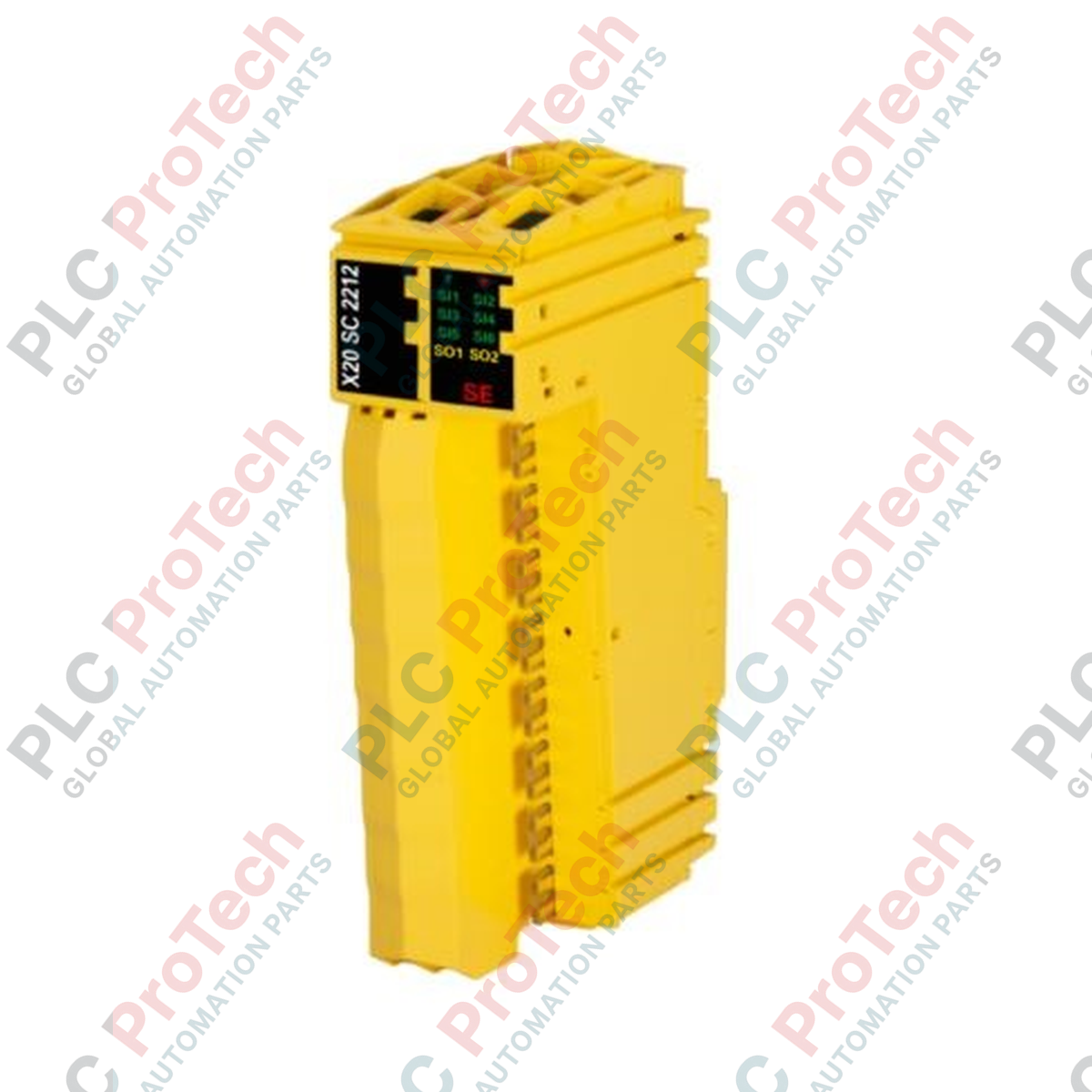

B&R X20SC2212 Moduł bezpiecznych mieszanych wejść/wyjść cyfrowych X20

Moduł B&R X20SC2212, o numerze części X20SC2212, to związany z bezpieczeństwem cyfrowy moduł mieszany I/O, przeznaczony do integracji z architekturą komunikacji magistrali montażowej systemu X20 w celu realizacji logiki sterowania bezpiecznego w razie awarii. Moduł elektroniczny zawiera 6 bezpiecznych wejść cyfrowych typu A, sparowanych z 6 dedykowanymi wyjściami impulsowymi do monitorowania wykrywania zwarć, a także 2 bezpieczne wyjścia cyfrowe typu B1 o parametrach 24 VDC i 0,5 A. Załączanie i przełączanie wyjść bezpieczeństwa wykorzystuje konstrukcję urządzenia przełączającego sygnał wyjściowy (OSSD) z diagnostycznym impulsem testowym o szerokości mniejszej niż 500 µs, co zapewnia krótki czas reakcji podczas żądań bezpieczeństwa. Zasilanie wewnętrznych obwodów odbywa się z magistrali o napięciu znamionowym 24 VDC, wyposażonej w zintegrowaną ochronę przed odwrotną polaryzacją, zapobiegającą uszkodzeniu komponentów wskutek nieprawidłowej instalacji elektrycznej.

Specyfikacja sprzętowa

• Typ modułu: Związany z bezpieczeństwem cyfrowy moduł mieszany I/O
• Konfiguracja wejść: 6 bezpiecznych wejść cyfrowych typu A
• Konfiguracja wyjść: 2 bezpieczne wyjścia cyfrowe typu B1, 6 wyjść impulsowych
• Napięcie znamionowe: 24 VDC
• Dopuszczalny zakres napięcia: od 20,4 do 28,8 VDC (24 VDC -15% / +20%)
• Znamionowy prąd wyjścia cyfrowego: 0,5 A na kanał
• Szerokość impulsu OSSD: <500 µs
• Zintegrowana ochrona: Ochrona przed odwrotną polaryzacją
• Zakres wilgotności roboczej: od 5 do 95%, bez kondensacji
• Zakres wilgotności podczas przechowywania: od 5 do 95%, bez kondensacji
• Zakres wilgotności podczas transportu: od 5 do 95%, bez kondensacji
• Masa wysyłkowa: 2 kg

Uwagi inżynierskie

• Cykliczna wymiana danych przez magistralę montażową X20 obsługuje transmisję obrazu bezpiecznych wejść/wyjść za pośrednictwem protokołu openSAFETY, zapewniając deterministyczne czasy komunikacji.
• 6 wyjść impulsowych emituje określone wzorce testowe, które są zwrotnie doprowadzane do 6 bezpiecznych wejść cyfrowych typu A w celu ciągłej weryfikacji integralności przewodów oraz diagnozowania zwarć między kanałami lub do zewnętrznych potencjałów.
• Bezpieczne wyjścia cyfrowe typu B1 realizują wewnętrzne sekwencje monitorowania dwukanałowego w celu wykrywania awarii komponentów, zapewniając przejście modułu do określonego stanu bezpiecznego w przypadku wystąpienia nieusuwalnej usterki.
• Zakres napięcia roboczego jest ściśle ograniczony do przedziału od 20,4 do 28,8 VDC; każda zmiana poza tymi parametrami powoduje zapisanie błędu diagnostycznego związanego z niedowoltarzeniem lub przepięciem oraz wyłączenie wyjść bezpieczeństwa.

Wytyczne terenowe

• Ekranowanie komunikacji magistrali montażowej: Upewnij się, że elementy podstawy magistrali X20 są prawidłowo zatrzaśnięte na szynie DIN, aby zachować uziemienie o niskiej impedancji w lokalnych segmentach komunikacji magistrali montażowej.
• Prowadzenie i separacja przewodów: Przewody czujników bezpieczeństwa i elementów wykonawczych prowadź w oddzielnych kanałach kablowych, z dala od przewodów prądu przemiennego o wysokim natężeniu lub przewodów napędów o zmiennej prędkości, aby zminimalizować zakłócenia elektromagnetyczne w liniach impulsowych OSSD.
• Uziemienie ekranów: Wszystkie ekranowane przewody używane do podłączania zdalnych czujników bezpieczeństwa uziemiaj bezpośrednio w punkcie wejścia do obudowy szafy sterowniczej, korzystając z szyny uziemiającej o niskiej impedancji.
• Izolacja i zakończenie przewodów przyłączy: Upewnij się, że wszystkie połączenia przewodów obiektowych wykorzystują przewody o właściwym przekroju oraz zaciśnięte tulejki kablowe, zapewniające stałą siłę styku w układzie listwy zaciskowej.

FAQ dotyczące kwestii technicznych i zakupu

Pytanie: Czy moduł bezpieczeństwa X20SC2212 można wymieniać podczas pracy w aktywnym segmencie kasety I/O X20?

Odpowiedź: Tak, trzyczęściowa konstrukcja modułowa systemu X20 umożliwia wymianę modułu elektronicznego podczas pracy bez odłączania przewodów listwy zaciskowej ani przerywania pętli komunikacji magistrali montażowej sąsiednich modułów.

Pytanie: Jakie wymagania dotyczące dopasowania oprogramowania sprzętowego obowiązują przy wymianie starszej wersji sprzętowej tego modułu?

Odpowiedź: Zgodność oprogramowania sprzętowego jest zarządzana za pośrednictwem platformy programowej automatyki, która porównuje sumę kontrolną konfiguracji bezpieczeństwa, aby zapewnić pełne dopasowanie funkcjonalne przed zezwoleniem na wznowienie cyklicznej wymiany danych.

Pytanie: Jakie elementy fizyczne są dołączone w zestawie do konkretnego numeru części X20SC2212?

Odpowiedź: Opakowanie zawiera sam nowy, oryginalny moduł elektroniczny; pasującą podstawę magistrali X20 oraz przednią listwę zaciskową X20 należy zamówić jako osobne akcesoria, aby ukończyć instalację mechaniczną.
