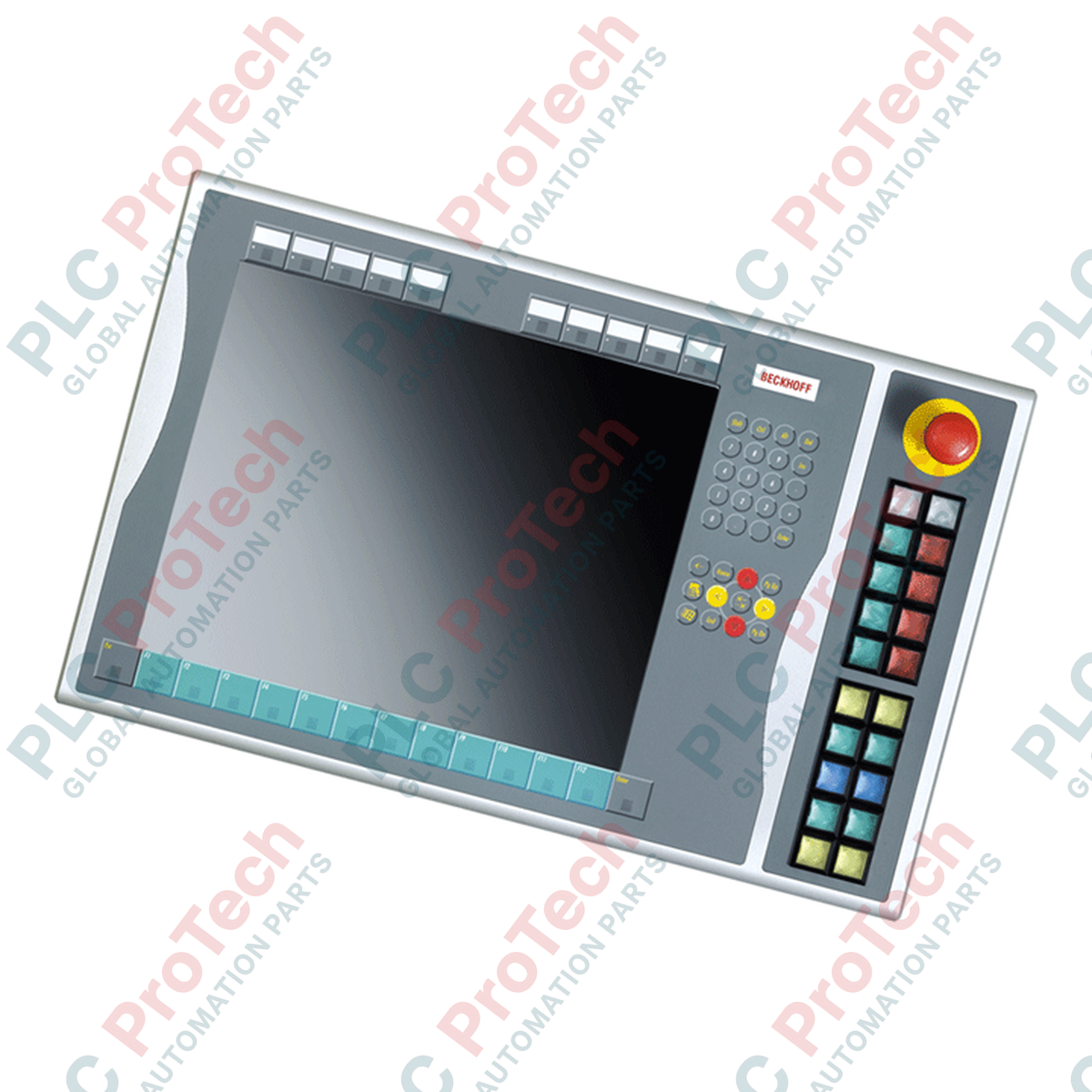

BECKHOFF C9900-E797 rozszerzenie panelu sterowania z przyciskiem

Opis

BECKHOFF C9900-E797 to dedykowane fizyczne rozszerzenie interfejsu operatorskiego przeznaczone do montażu po prawej stronie kompatybilnych paneli sterujących i komputerów panelowych. Zostało opracowane specjalnie z myślą o urządzeniach z wyświetlaczami 15-calowymi bez zintegrowanych klawiatur. Rozszerzenie uzupełnia cyfrowe interfejsy operatorskie o fizyczne elementy sterujące, wskaźniki stanu i elementy bezpieczeństwa. Zapewnia ergonomicznym interfejs umożliwiający przekładanie działań wykonywanych w oprogramowaniu na bezpośrednie mechaniczne sprzężenie zwrotne na hali produkcyjnej.

To rozszerzenie jest wyposażone w 20 kwadratowych przycisków ze zintegrowanymi lampkami sygnalizacyjnymi oraz dedykowany przycisk awaryjnego zatrzymania. Integracja systemu wykorzystuje dwutorową topologię komunikacji. Podstawowe aktywacje przycisków i sterowanie lampkami sygnalizacyjnymi odbywają się przez połączenie USB, natomiast niezależny dodatkowy tor przewodowy służy do integracji fizycznego sterowania i logiki bezpieczeństwa. Każdy przycisk zawiera drugi styk normalnie otwarty, bezpośrednio podłączony do lokalnej listwy zaciskowej na potrzeby konfiguracji systemu z bezpośrednim okablowaniem.

Funkcje

• Przeznaczony do montażu po prawej stronie kompatybilnych paneli sterujących i komputerów panelowych z wyświetlaczem 15-calowym.
• Wyposażony w 20 kwadratowych przycisków (30 x 30 mm, typu Siemens Signum) z wbudowanymi lampkami sygnalizacyjnymi.
• Zawiera dobrze widoczny, bezpośrednio podłączalny przycisk awaryjnego zatrzymania do przewodowej integracji z systemem bezpieczeństwa.
• Tor transmisji USB obsługuje sterowanie wszystkimi lampkami sygnalizacyjnymi oraz główny styk normalnie otwarty (NO) każdego przycisku.
• Bezpośrednio podłączalny dodatkowy rząd zacisków zapewnia bezpośredni dostęp do drugiego styku normalnie otwartego (NO) każdego przycisku.
• Wymienne etykiety pod nakładkami przycisków umożliwiają czytelne, charakterystyczne dla danego modelu oznaczenie interfejsu.

Zastosowania

• Rozszerzenie operatorskiej stacji sterującej dla kompatybilnych paneli sterujących i komputerów panelowych BECKHOFF.
• Przemysłowe maszyny produkcyjne wymagające zarówno obsługi za pomocą ekranu dotykowego, jak i fizycznych elementów sterujących w postaci przycisków.
• Stacje monitorowania odporne na pojedyncze awarie, wymagające bezpośredniej przewodowej integracji awaryjnego zatrzymania z cyfrowymi systemami sterowania.

Specyfikacja techniczna

Połączenia / interfejsy

Wytyczne dotyczące instalacji

1. Przed rozpoczęciem instalacji sprawdź zgodność urządzenia BECKHOFF C9900-E797 z konkretnym 15-calowym panelem sterowania lub komputerem panelowym CP6x23 albo CP7x23.
2. Upewnij się, że wszystkie źródła zasilania elektrycznego podłączone do nadrzędnego panelu sterowania i powiązanych maszyn są całkowicie odłączone od napięcia.
3. Wyrównaj i zamocuj mechanicznie obudowę przedłużenia przycisków po prawej stronie głównej jednostki wyświetlacza.
4. Podłącz przewód interfejsu USB do wyznaczonego portu USB na panelu wyświetlacza nadrzędnego w celu zapewnienia komunikacji i zasilania lampek sygnalizacyjnych.
5. Poprowadź dedykowane przewody od styków zatrzymania awaryjnego do fizycznego przekaźnika bezpieczeństwa lub sterownika bezpieczeństwa systemu sterowania.
6. Podłącz przewody pomocniczych drugich styków normalnie otwartych z listwy zaciskowej do zewnętrznych systemów docelowych zgodnie ze schematami projektowymi systemu.
7. Doprowadź zasilanie do systemu i przed uruchomieniem zweryfikuj fizyczne działanie wszystkich przełączeń przycisków, sygnalizacji lampkami oraz obwodów bezpieczeństwa.
