BECKHOFF CX1010-0100 — podstawowy moduł CPU komputera wbudowanego

Opis

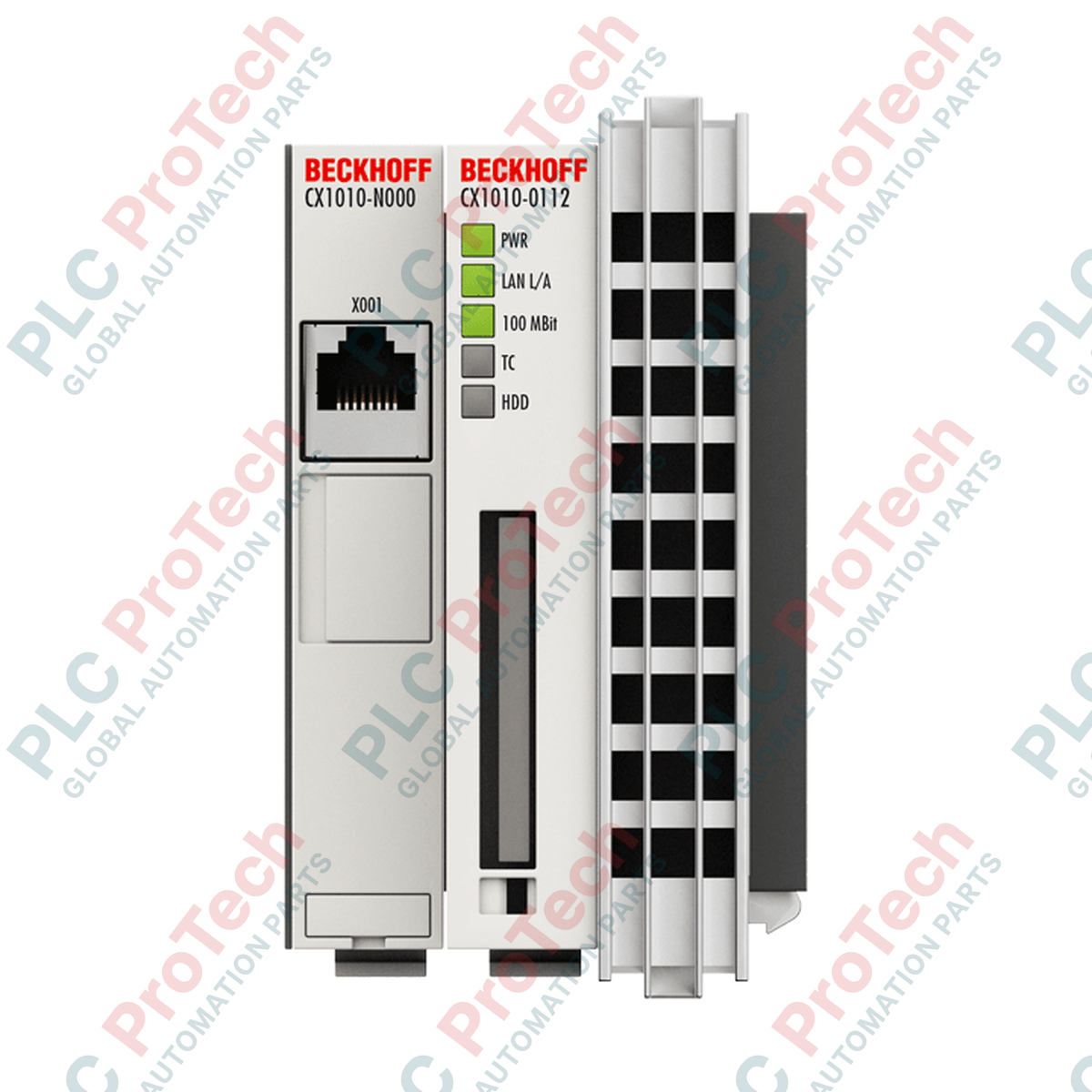

BECKHOFF CX1010-0100 to podstawowy moduł CPU przeznaczony do modułowego systemu Embedded PC CX1010. Wyposażony w procesor zgodny z Intel Pentium MMX o częstotliwości 500 MHz, ten moduł sprzętowy zapewnia bezwentylatorową realizację zadań sterowania, monitorowania i komunikacji przemysłowej. Jako rdzeń obliczeniowy zespołu CX1010 musi być połączony z kompatybilnym modułem zasilania CX1100, aby pobierać zasilanie i łączyć się bezpośrednio z systemami magistrali I/O.

Ten konkretny wariant sprzętowy, CX1010-0100, jest dostarczany bez preinstalowanego systemu operacyjnego i środowiska wykonawczego TwinCAT. Otwarta architektura sprawia, że nadaje się do niestandardowych platform wykonawczych, dedykowanych aplikacji sterujących lub konfiguracji, w których licencje są administrowane oddzielnie. Stan systemu i łączność są zarządzane lokalnie za pomocą diagnostycznych diod LED oraz pojedynczego portu Ethernet RJ45 10/100 Mbit/s.

Moduł zawiera 256 MB niewymiennej wewnętrznej pamięci RAM DDR oraz zewnętrzne gniazdo Compact Flash Type II. W zestawie znajduje się karta Compact Flash o pojemności 128 MB, służąca jako dysk rozruchowy i magazynowy, co umożliwia jej łatwą wymianę lub zwiększenie pojemności, gdy wymaga tego zastosowanie.

Cechy

• Kompaktowa, bezwentylatorowa konstrukcja zoptymalizowana do montażu na szynie DIN.
• Procesor zgodny z Intel Pentium MMX, taktowany częstotliwością 500 MHz.
• Gniazdo karty Compact Flash Type II ze zintegrowanym mechanizmem wysuwania nośnika.
• Pojedynczy port Ethernet RJ45 obsługujący prędkości 10/100 Mbit/s.
• Lokalne diody diagnostyczne LED wskazujące zasilanie, aktywność sieci, szybkość sieci, stan oprogramowania i dostęp do pamięci flash.
• Zintegrowany zegar czasu rzeczywistego z wymienną baterią wewnętrzną.

Zastosowania

• Zdecentralizowane instalacje sterowania wymagające niestandardowych środowisk programowych.
• Przemysłowe bramy komunikacyjne i systemy rejestrowania danych.
• Konfiguracje automatyki maszyn wykorzystujące pasywne terminale I/O K-bus lub E-bus za pośrednictwem podłączonego modułu zasilania.
• Modernizacja i konserwacja istniejących szaf sterowniczych serii CX1010.

Specyfikacja techniczna

Wydajność systemu

Interfejsy i łączność

Dane elektryczne i mechaniczne

Warunki środowiskowe i normy

Wytyczne dotyczące instalacji

1. Przed rozpoczęciem instalacji upewnij się, że wszystkie źródła zasilania szafy, w szczególności moduł zasilacza CX1100, są odłączone od napięcia.
2. Sprawdź moduł pod kątem uszkodzeń fizycznych lub zanieczyszczeń na złączach magistrali systemowej.
3. Zamontuj moduł na standardowej szynie DIN 35 mm (EN 60715), obok wymaganego zasilacza CX1100.
4. Nasuwaj moduł CPU na szynę DIN i ostrożnie prowadź złącza boczne, aż zatrzask magistrali systemowej zaskoczy i utworzy połączenie z zasilaczem.
5. Upewnij się, że karta Compact Flash 128 MB jest prawidłowo osadzona i zatrzaśnięta w przeznaczonym do tego bocznym gnieździe.
6. Podłącz interfejs sieciowy, używając standardowego przemysłowego okablowania RJ45.
7. Włącz zasilanie systemu i sprawdź jego stan za pomocą lokalnych diod diagnostycznych.
