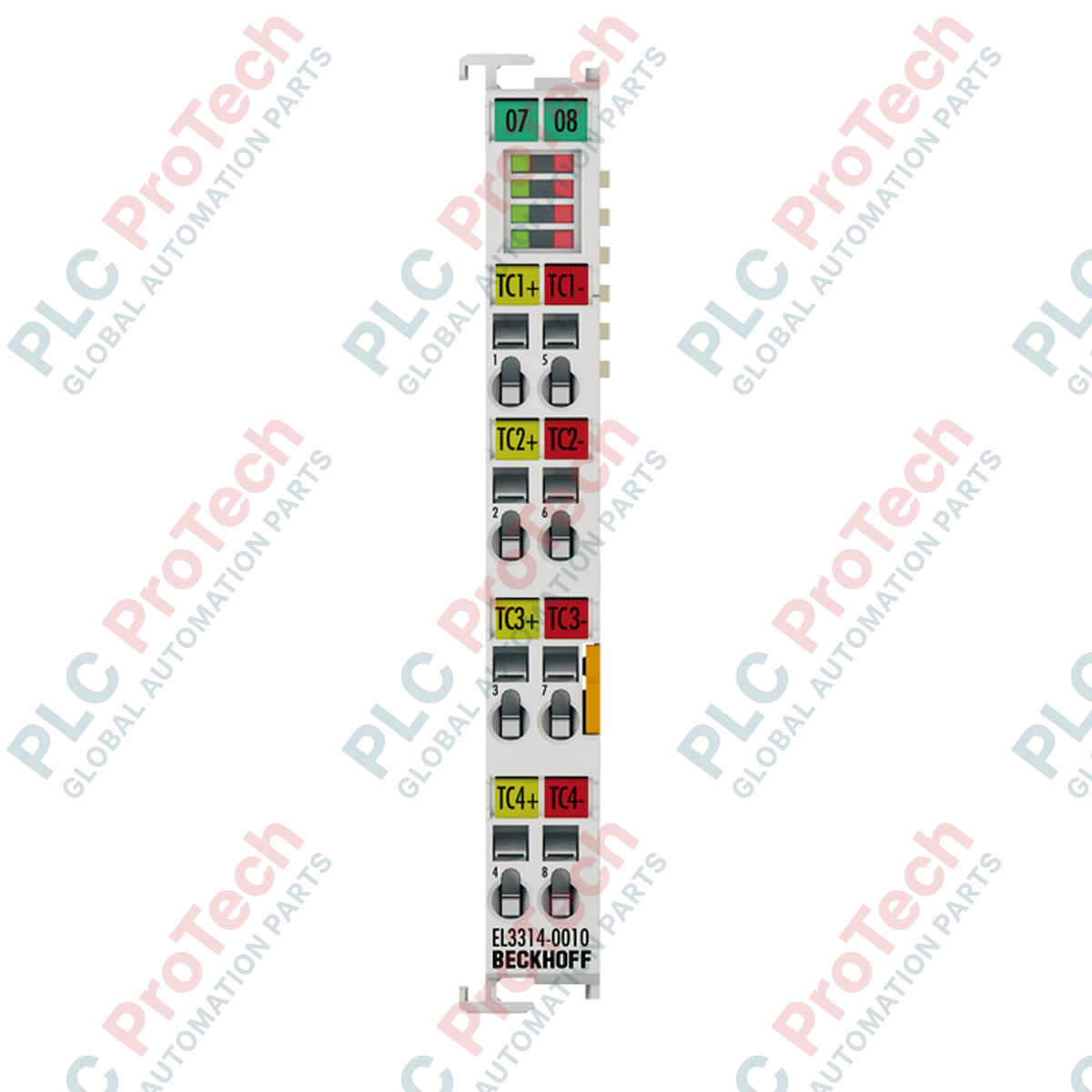

Beckhoff EL3314-0010 EtherCAT Terminal — 4-kanałowy, precyzyjny moduł wejść termoparowych

Opis

Przetwarzanie precyzyjnych pomiarów temperatury w rozproszonych sieciach sterowania wymaga solidnego interfejsu czujników i pełnej izolacji elektrycznej. Beckhoff EL3314-0010 to 4-kanałowy, precyzyjny zacisk wejść analogowych przeznaczony do bezpośredniego podłączania standardowych termopar do systemu wejść/wyjść EtherCAT. Dzięki zastosowaniu przetwornika analogowo-cyfrowego delta-sigma o wysokiej rozdzielczości 24-bit moduł zapewnia wyjątkowo dokładny pomiar, filtrowanie cyfrowe i parametry konfigurowane programowo. Kompaktowa obudowa o szerokości 12 mm umożliwia bezproblemową instalację na standardowych szynach DIN, a zasilanie jest pobierane bezpośrednio ze zintegrowanego E-bus, przy jednoczesnym odizolowaniu wrażliwych sygnałów obiektowych od elektroniki systemu.

Funkcje

• Cztery niezależne, różnicowe analogowe kanały wejściowe przeznaczone do pomiaru temperatury za pomocą termopar.
• Wysoka dokładność cyfryzacji z rozdzielczością 24-bitową i regulowanym filtrowaniem na poziomie oprogramowania układowego.
• Uniwersalna obsługa termopar typu B, C, E, J, K, L, N, R, S, T i U.
• Zintegrowana kompensacja zimnego złącza (konfiguracja wewnętrzna lub zewnętrzna) zapewniająca stabilne pomiary przy zmiennych warunkach otoczenia.
• Wykrywanie przerwy w obwodzie (przerwania przewodu) dla każdego kanału w celu zapewnienia integralności działania i bezpieczeństwa systemu.
• Niskolatencyjny interfejs komunikacyjny E-bus do przetwarzania w sterownikach PLC w czasie rzeczywistym.

Zastosowania

• Precyzyjne zarządzanie profilem cieplnym w systemach półprzewodnikowych i piecach przemysłowych.
• Śledzenie temperatury w wielu strefach w zbiornikach reaktorów chemicznych i liniach wytłaczania tworzyw sztucznych.
• Diagnostyczne monitorowanie w czasie rzeczywistym w komorach testów silników i komorach symulacji środowiskowej.
• Zautomatyzowane podsystemy HVAC i zarządzania budynkiem wymagające niezawodnego centralnego sprzężenia zwrotnego temperatury w pętli.

Specyfikacja techniczna

Wnioski inżynierskie oparte na doświadczeniu

Modele alternatywne i zgodność

Moduł EL3314-0010 zapewnia wysoką precyzję kalibracji w porównaniu ze standardowym EL3314, dzięki czemu nadaje się do zastosowań, w których gradienty temperatury muszą być ograniczone do odchyleń poniżej jednego stopnia. Upewnij się, że profil konfiguracji TwinCAT sterownika jest ustawiony na konkretny plik definicji sprzętu XML „-0010”. Starsze wersje oprogramowania sprzętowego mogą rozpoznać ten moduł jako standardowy EL3314, wyłączając 24-bitową reprezentację rozszerzonych parametrów.

Typowe problemy w zastosowaniach i uwagi inżynierskie

Mimo że wewnętrzna kompensacja zimnego końca jest bardzo stabilna, umieszczenie modułu obok jednostek generujących dużo ciepła, takich jak zasilacze systemowe lub sprzęgacze magistrali na szynie DIN, spowoduje miejscowy dryft termiczny. Aby uzyskać absolutną dokładność, wstaw fizyczny terminal dystansowy (taki jak EL9011 lub pasywna przegroda) między modułem EL3314-0010 a modułami o dużym obciążeniu, aby zapewnić stabilną cyrkulację powietrza otoczenia.

Wskazówki dotyczące uruchamiania i okablowania

Zawsze używaj skrętki kompensacyjnej do termopar o odpowiedniej klasie stopu. Prowadź przewody czujnika z dala od przewodów zasilających przemienników częstotliwości (VFD). Mimo że terminal zawiera analogowy filtr ograniczający o częstotliwości 1 kHz, szum elektromagnetyczny może nadal ominąć integrator delta-sigma, jeśli przewody są prowadzone równolegle do torów prądu przemiennego o dużym natężeniu na dużych odległościach.
