Opis

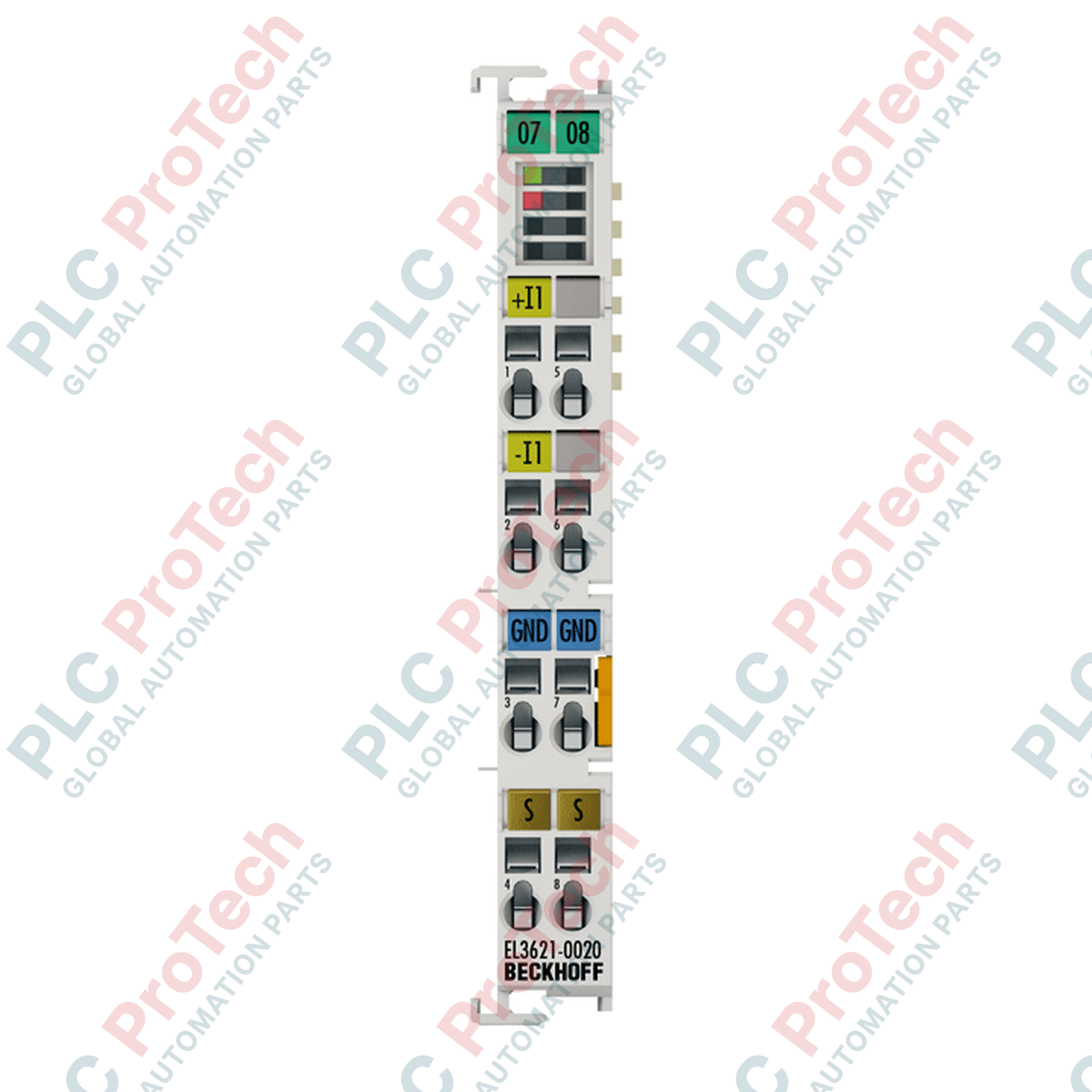

Przetwarzanie wysokiej dokładności pomiarów prądu w środowiskach przemysłowych odbywa się precyzyjnie za pomocą terminala EtherCAT Beckhoff EL3621-0020. Ten jednokanałowy różnicowy moduł wejścia analogowego obsługuje poziomy sygnału od 4 do 20 mA z bardzo szczegółową 24-bitową rozdzielczością. Każdy terminal jest kalibrowany fabrycznie i zapewnia wyjątkowo niski błąd pomiaru, mniejszy niż +/-0,01% przy 25°C. Działając bezpośrednio w systemie wejść/wyjść EtherCAT, łączy czujniki polowe ze scentralizowanymi sterownikami za pośrednictwem niezawodnej komunikacji E-Bus.
Cechy
-
Wysokorozdzielcza digitalizacja analogowa: Wykorzystuje 24-bitową konwersję sygnału cyfrowego (łącznie z bitem znaku), zapewniając szczegółowe wartości procesowe.
-
Kalibracja fabryczna: Dostarczany z oficjalnym świadectwem kalibracji analogowej, zapewniającym identyfikowalną dokładność pomiaru.
-
Zintegrowane filtrowanie dolnoprzepustowe: Sprzętowy filtr wejściowy ma częstotliwość graniczną 3 kHz i współpracuje z konfigurowalnym czasem konwersji od 1 ms do 400 ms.
-
Architektura pomiaru różnicowego: Zapewnia wysokie tłumienie napięcia wspólnego do maksymalnie 10 V.
-
Kompaktowa obudowa na szynę DIN: Bardzo smukła obudowa o szerokości 12 mm minimalizuje zajmowaną przestrzeń w szafie sterowniczej.
Zastosowania
- Monitorowanie pętli technologicznych (przetworniki przepływu, poziomu, ciśnienia i temperatury).
- Precyzyjne stanowiska testowe i ławy kalibracyjne wymagające identyfikowalnych pomiarów terenowych klasy laboratoryjnej.
- Automatyczne stacje rejestracji danych środowiskowych i systemy dozowania chemikaliów.
Specyfikacja techniczna
| Parametr |
Wartość specyfikacji |
| Producent |
Beckhoff |
| Numer modelu |
EL3621-0020 |
| Liczba wejść |
1 (różnicowe) |
| Prąd sygnału wejściowego |
4 do 20 mA |
| Rozdzielczość |
24-bitowa (łącznie z bitem znaku) |
| Rezystancja wewnętrzna |
typ. 85 Ω + napięcie diody |
| Częstotliwość graniczna filtra wejściowego |
3 kHz |
| Napięcie wspólne (Ucm) |
max. 10 V DC |
| Czas konwersji |
1 do 400 ms (konfigurowalne) |
| Błąd pomiaru (przy 25°C) |
< ±0,01% (w odniesieniu do pełnej skali, filtr 50 Hz) |
| Izolacja galwaniczna |
500 V (napięcie magistrali E-Bus / sygnału) |
| Pobór prądu magistrali E-Bus |
typ. 190 mA |
| Tłumienie przesłuchów |
> 60 dB |
| Materiał obudowy |
Poliwęglan |
| Stopień ochrony |
IP20 |
| Temperatura pracy |
0 do 50°C |
| Temperatura przechowywania |
-25 do 85°C |
| Wymiary (W x H x D) |
12 mm x 100 mm x 68 mm |
| Masa netto |
około 60 g |
| Masa wysyłkowa (obliczona) |
2,0 kg (w tym bezpieczne opakowanie eksportowe) |
Połączenia i interfejsy
| Parametr połączenia |
Limity specyfikacji |
| Technologia okablowania |
Uruchamianie sprężyny za pomocą śrubokręta |
| Przewód jednodrutowy (e) |
0,08–2,5 mm² (AWG 28–14) |
| Przewód giętki (f) |
0,08–2,5 mm² (AWG 28–14) |
| Żyła z tulejką (a) |
0,14–1,5 mm² (AWG 26–16) |
| Długość odizolowania |
8–9 mm |
Wnioski empiryczne z praktyki inżynierskiej
Modele alternatywne i kompatybilność
Moduł stanowi fabrycznie skalibrowaną alternatywę dla standardowych wejść analogowych w zastosowaniach, w których kluczowa jest dokładność poniżej 0,01%. Należy pamiętać, że ten terminal jest zasilany wyłącznie przez E-bus. Nie ma styków zasilania przelotowego, dlatego przy wymianie standardowych modułów o mniejszym poborze należy uwzględnić go w obliczeniach całkowitego budżetu prądu E-bus.
Pułapki aplikacyjne i uwagi inżynierskie
Ze względu na pobór prądu z E-bus wynoszący 190 mA instalacja wielu modułów wysokiej precyzji obok siebie może szybko wyczerpać wydajność zasilania sprzęgacza. Użyj pośredniego terminala zasilania (takiego jak EL9410), jeśli całkowity pobór prądu magistrali przekracza wartość znamionową sprzęgacza. Unikaj umieszczania przekaźników przełączających dużej mocy bezpośrednio obok tej karty, aby zapobiec dryftowi 24-bitowego przetwornika AD wywołanemu zakłóceniami EMI.
Wskazówki dotyczące uruchamiania i okablowania
Aby uzyskać fabrycznie skalibrowaną dokładność poniżej 0,01%, użyj ekranowanego kabla typu skrętka dwużyłowa (STP) dla toru analogowego sygnału 4–20 mA. Upewnij się, że ekran kabla jest uziemiony w punkcie wejścia do szafy sterowniczej. W TwinCAT 3 dostosuj ustawienia filtra konwersji do częstotliwości sieci (50 Hz lub 60 Hz), aby zoptymalizować tłumienie zakłóceń wspólnych.
Wytyczne dotyczące instalacji
KRYTYCZNE OSTRZEŻENIE: Niebezpieczne napięcie elektryczne może spowodować porażenie prądem i uszkodzenie urządzeń. Przed wkładaniem, wyjmowaniem lub podłączaniem przewodów do dowolnych terminali EtherCAT odłącz i zabezpiecz przed ponownym załączeniem wszystkie źródła zasilania doprowadzające energię do segmentu terminali i powiązanych urządzeń obiektowych. Upewnij się, że system jest całkowicie pozbawiony napięcia.
1
Montaż na szynie DIN: Umieść moduł na szynie DIN 35 mm (zgodnej z EN 60715) i dociśnij go, aż mechanizm blokujący bezpiecznie zatrzaśnie się na miejscu.
2
Łączenie obok siebie: Wyrównaj boczne szczeliny z sąsiednim terminalem EtherCAT, upewniając się, że podwójna szczelina i połączenia kluczujące są całkowicie osadzone, aby zapewnić solidny styk E-bus.
3
Zakończenie przewodu: Zdejmij zewnętrzną izolację przewodu sygnałowego na odcinku 8–9 mm. Włóż płaski śrubokręt do szczeliny zwalniającej sprężynę, włóż przewód i zwolnij nacisk, aby go zamocować.
