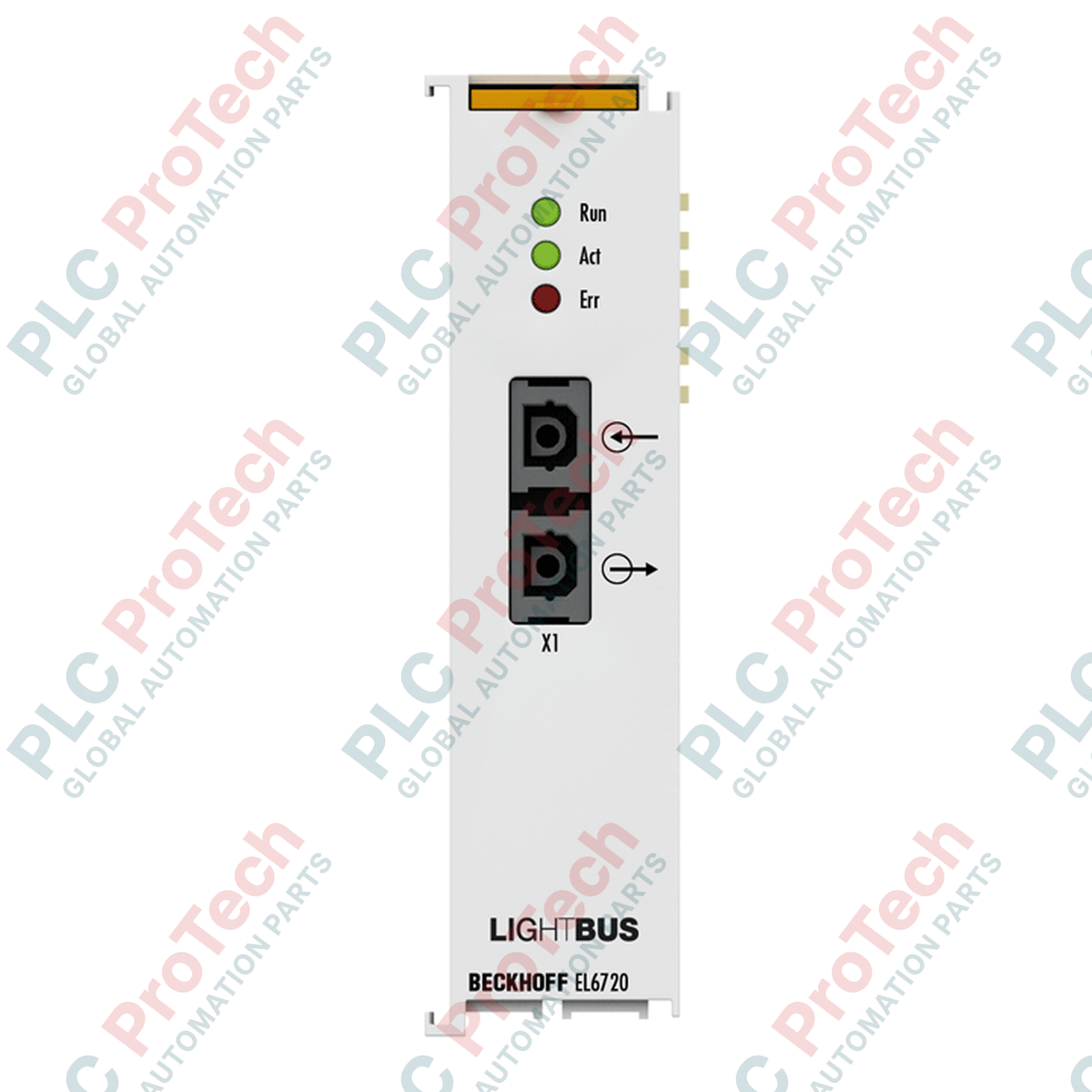

Beckhoff EL6720 EtherCAT Terminal - master Lightbus

SKU EL6720

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL6720
Country of origin:Niemcy
Product Type: Terminale EtherCAT
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 24 mm x 100 mm x 52 mm
Shipping port: Xiamen
Warranty: 12 months

Opis

Bezpośrednio integrując starsze sieci Lightbus z szybkimi architekturami EtherCAT, Beckhoff EL6720 pełni funkcję deterministycznego, jednokanałowego interfejsu komunikacyjnego. Jako moduł główny Lightbus urządzenie to zapewnia szybką komunikację za pośrednictwem światłowodu, gwarantując pełną odporność na zakłócenia elektromagnetyczne w trudnych warunkach elektrycznych. Beckhoff EL6720 zapewnia bezpośrednią bramę między systemami sterowania EtherCAT opartymi na TwinCAT a istniejącymi urządzeniami obiektowymi Lightbus, obsługując do 254 węzłów z precyzyjną synchronizacją i minimalnym opóźnieniem.

Funkcje

Szybka komunikacja: Zapewnia stałą prędkość transmisji danych 2,5 Mbaud w sieciach światłowodowych.
Duża liczba obsługiwanych urządzeń: Obsługuje podłączenie do 254 urządzeń magistrali obiektowej i maksymalnie 65 280 punktów wejścia/wyjścia.
Odporność optyczna na zakłócenia: Dwa kanały ze standardowymi złączami światłowodowymi minimalizują propagację zakłóceń elektrycznych.
Deterministyczne przetwarzanie: Wykorzystuje trzy sterowane priorytetami logiczne kanały komunikacyjne, aby zoptymalizować wykonywanie zadań.
Monitorowanie stanu w czasie rzeczywistym: Zintegrowany układ diagnostyczny z 3 diodami LED na panelu przednim umożliwia natychmiastową weryfikację stanu sprzętu i sieci.

Zastosowania

Modernizacja i rozbudowa starszych maszyn Beckhoff Lightbus do nowoczesnych architektur EtherCAT.
Środowiska ciężkiego przemysłu wymagające wysokiej izolacji optycznej od zakłóceń elektromagnetycznych.
Rozproszone sieci wejść/wyjść obejmujące duże odległości wewnątrz szaf rozdzielczych wysokiego napięcia.

Specyfikacja techniczna

Parametr	Wartość specyfikacji
Producent	Beckhoff
Model / SKU	EL6720
Technologia	Moduł główny Lightbus
Liczba kanałów magistrali obiektowej	1
Prędkość transmisji danych	2,5 Mbaud
Interfejsy	2 x standardowe złącze światłowodowe Z1000 (światłowód plastikowy) lub Z1010 (światłowód HCS)
Pobór prądu magistrali E-bus	Zwykle 240 mA
Diagnostyka sprzętowa	3 diody LED
Wymiary obudowy (W x H x D)	24 mm x 100 mm x 52 mm
Temperatura pracy	0 do +55°C
Temperatura przechowywania	-25 do +85°C
Wilgotność względna	95%, bez kondensacji
Odporność na wibracje / Wstrząsy	Zgodne z EN 60068-2-6 / EN 60068-2-27
Stopień ochrony / Położenie	IP20 / Zmienna
Oznaczenie Ex	II 3 G Ex nA IIC T4 Gc
Masa netto	70 g
Masa wysyłkowa (obliczona)	2,0 kg

Połączenia i interfejsy

Typ złącza	Przypisanie funkcji
Port optyczny Tx	Światłowodowe wyjście nadajnika Lightbus (połączenie Z1000 / Z1010)
Port optyczny Rx	Światłowodowe wejście odbiornika Lightbus (połączenie Z1000 / Z1010)

Wnioski inżynierskie na podstawie doświadczeń

Modele alternatywne i zgodność

EL6720 zastępuje starsze karty master PCI (takie jak FC2001), przenosząc funkcjonalność kontrolera Lightbus na standardową szynę DIN. TwinCAT 2.11 (lub nowszy) oraz wszystkie wersje TwinCAT 3 w pełni obsługują konfigurację tego modułu. Topologia sprzętowa wymaga konfiguracji zamkniętej pętli; upewnij się, że w linii optycznej nie ma przerw.

Typowe problemy aplikacyjne i uwagi inżynierskie

Nie zmniejszaj minimalnego promienia gięcia standardowych linii z tworzywowego światłowodu (POF) poniżej 25 mm. Zbyt ciasne zgięcia zmniejszają natężenie światła, powodując sporadyczne błędy ramek lub całkowity stan diagnostyczny „Ring Interrupted”. Zawsze sprawdzaj jakość końcówek POF; nierówne lub postrzępione cięcia znacznie zmniejszają marginesy sygnału transmisyjnego.

Wskazówki dotyczące uruchamiania i okablowania

Podczas pierwszego uruchomienia w TwinCAT System Manager użyj funkcji „Scan” w urządzeniu master EtherCAT. Jeśli EL6720 został prawidłowo zainicjalizowany, ale nie może wykryć urządzeń Lightbus znajdujących się dalej w sieci, sprawdź, czy włókna Tx i Rx nie zostały zamienione miejscami na złączu terminala.

Wytyczne dotyczące instalacji

OSTRZEŻENIE KRYTYCZNE: Całkowicie odłącz zasilanie całego zespołu terminali magistrali i upewnij się, że system jest zablokowany przed zatrzaśnięciem modułu na szynie DIN lub jego zdjęciem z niej. Podłączanie podczas pracy lub wkładanie terminali EtherCAT pod napięciem może pogorszyć działanie wewnętrznych sprężynowych styków magistrali E-bus i wywołać awarie magistrali obiektowej w całym węźle sieciowym.

1 Wyrównaj EL6720 względem prowadnicy szyny DIN i mocno dociśnij, aż zatrzask montażowy bezpiecznie zaskoczy na swoim miejscu.

2 Zsuń sąsiednie terminale, upewniając się, że boczne połączenie na pióro i wpust jest zablokowane, aby zagwarantować ciągły kontakt elektryczny wewnętrznej magistrali E-bus.

3 Włóż czyste kable światłowodowe Z1000 lub Z1010 z prostopadle przyciętymi końcówkami do odpowiednich portów optycznych, aż zostaną zablokowane.

FAQ

Jakie złącza światłowodowe są kompatybilne z EL6720?

Terminal jest kompatybilny ze standardowymi plastikowymi światłowodami (POF) Z1000 oraz złączami światłowodowymi do światłowodów HCS Z1010 (z płaszczem krzemionkowym).

Jaki prąd pobiera EL6720 z magistrali E-bus?

Moduł zazwyczaj pobiera 240 mA z wewnętrznej magistrali E-bus. Upewnij się, że sprzęgacz zasilania lub terminal zasilania obsługuje ten pobór.

Czy terminal EL6720 obsługuje zegary rozproszone (DC)?

Nie, EL6720 nie obsługuje zegarów rozproszonych. Cała synchronizacja czasowa jest zarządzana za pośrednictwem kanałów logicznego nadrzędnego urządzenia Lightbus sterowanych priorytetami.

Czy mogę zastąpić kartę PCI Lightbus FC2001 urządzeniem EL6720?

Tak. EL6720 zapewnia standardową funkcjonalność urządzenia nadrzędnego Lightbus przez EtherCAT, umożliwiając konfigurowanie starszych węzłów wejścia/wyjścia Lightbus bezpośrednio w TwinCAT, bez używania starszych kart PC.
