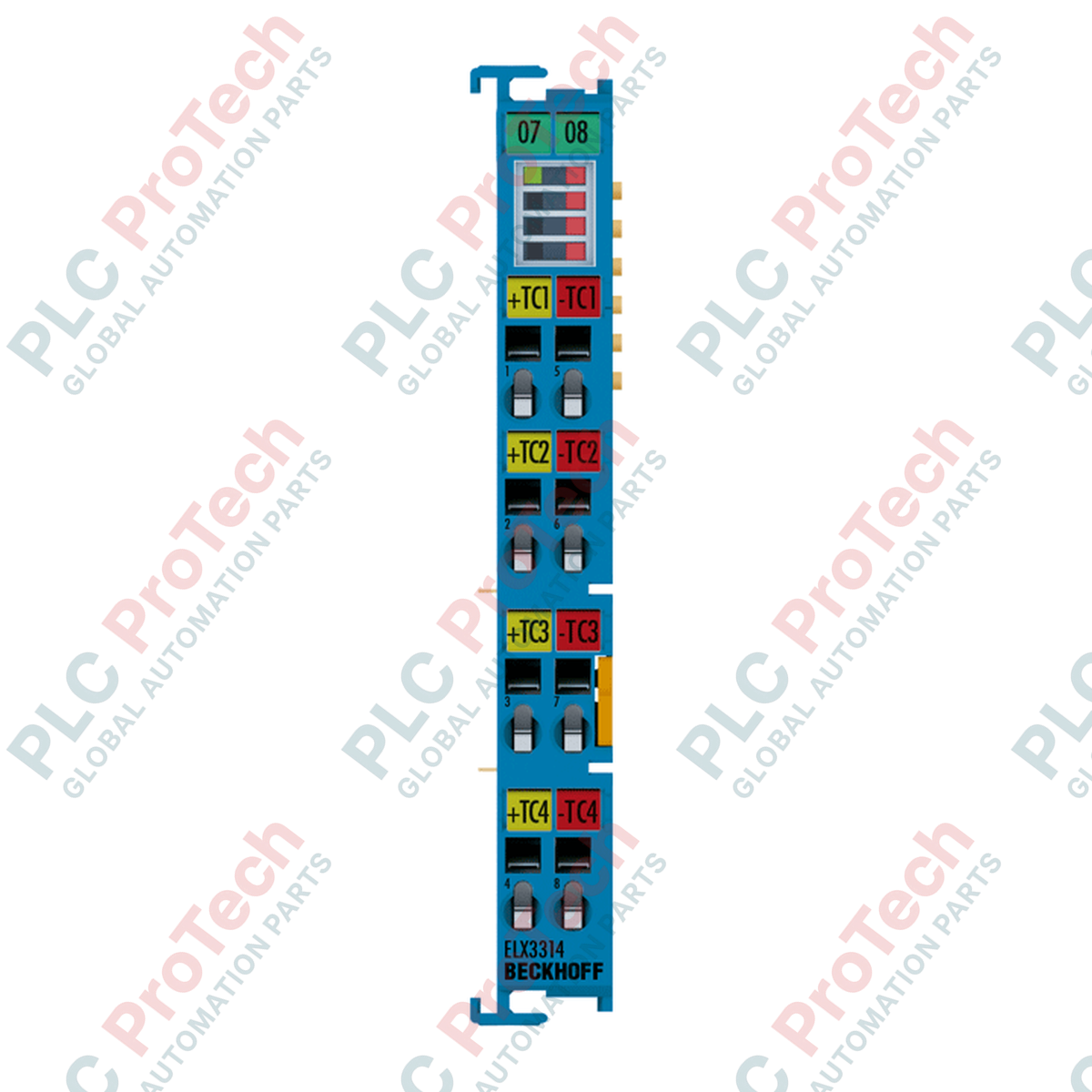

Przeznaczony do bezpośredniego podłączania termopar znajdujących się w strefach zagrożonych wybuchem sklasyfikowanych jako strefy 0/20, Beckhoff ELX3314 przetwarza cztery wysokoprecyzyjne różnicowe sygnały analogowe w iskrobezpiecznej architekturze Ex i EtherCAT. Moduł umożliwia bezpośredni pomiar temperatury za pomocą czujników obiektowych w atmosferach wybuchowych bez konieczności stosowania dodatkowych zewnętrznych barier bezpieczeństwa, optymalizując wykorzystanie miejsca w szafie i integrację systemu.
| Parametr | Wartość specyfikacji |
|---|---|
| Producent | Beckhoff |
| Model / SKU | ELX3314 |
| Liczba wejść | 4 (różnicowe) |
| Sposób podłączenia | 2-przewodowa |
| Zakres pomiarowy | Zależna od czujnika (np. typ K: od -270 do +1370 degC); napięcie: ±30 do ±75 mV |
| Rozdzielczość | 0,1 degC na cyfrę (16-bitowa) |
| Błąd pomiaru | < ±0,3% (względem wartości pełnej skali) |
| Rezystancja wewnętrzna | typ. ≥ 10 kOhm (różnicowa) |
| Częstotliwość graniczna filtra wejściowego | typ. 1 kHz (zależnie od długości czujnika, czasu konwersji i typu czujnika) |
| Czas konwersji | Od 10 do 5000 ms (regulowane, domyślnie: 310 ms) |
| Napięcie zasilania elektroniki | 24 V DC (przez styki zasilania, wymaga zasilacza ELX9560) |
| Pobór prądu przez styki zasilania | typ. 10 mA |
| Pobór prądu przez magistralę E-bus | typ. 70 mA |
| Temperatura pracy | -25 do +60 degC |
| Temperatura przechowywania | -40 do +85 degC |
| Wilgotność względna | 95%, bez kondensacji |
| Stopień ochrony | IP20 |
| Materiał obudowy | Poliwęglan |
| Wymiary (szer. x wys. x gł.) | 12 mm x 100 mm x 68 mm |
| Masa netto | 60 g |
| Masa wysyłkowa | 2,00 kg |
| Typ przewodu | Przekrój (metryczny) | Przekrój (AWG) |
|---|---|---|
| Przewód jednodrutowy (s) | 0,08–2,5 mm² | AWG 28–14 |
| Przewód linkowy (st) | 0,08–2,5 mm² | AWG 28–14 |
| Przewód elastyczny z tulejką (f) | 0,14–1,5 mm² | AWG 26–16 |
| Długość odizolowania | 8–9 mm | |
ELX3314 wymaga zacisku zasilacza ELX9560 do zasilania styków zasilania z zachowaniem wymaganej izolacji iskrobezpiecznej. Nie można go bezpośrednio łączyć ze standardowymi zaciskami serii EL bez ochrony przeciwwybuchowej bez zastosowania odpowiedniej bariery izolacyjnej ELX9560, oddzielającej szyny zasilające w zespole zamontowanym na szynie DIN.
Podczas projektowania układu fizycznego upewnij się, że całkowity pobór prądu z magistrali E-bus (70 mA) i styków zasilania (10 mA) nie przekracza maksymalnego prądu wyjściowego nadrzędnego zacisku zasilacza ELX9560. Zachowaj ścisłe fizyczne rozdzielenie przewodów obwodów iskrobezpiecznych (Ex i) i przewodów obwodów nieiskrobezpiecznych w szafie sterowniczej.
Użyj ekranowanego przewodu przedłużającego do termopary i uziemij ekran w punkcie wejścia do szafy sterowniczej. Skonfiguruj konkretny typ termopary i czas konwersji (10–5000 ms) w TwinCAT System Manager, aby zoptymalizować tłumienie zakłóceń (domyślny czas konwersji wynosi 310 ms).
KRYTYCZNE OSTRZEŻENIE: BEZPIECZEŃSTWO W STREFIE ZAGROŻONEJ WYBUCHEM
Odłącz zasilanie całego systemu przed instalowaniem, demontowaniem lub podłączaniem przewodów dowolnego zacisku serii ELX. Zapewnij zgodność z lokalnymi przepisami dotyczącymi ochrony przeciwwybuchowej (EN 60079-14) i sprawdź, czy parametry Ex i podłączonej termopary odpowiadają wartościom bezpieczeństwa ELX3314.
Zamontuj zacisk zasilacza ELX9560 na szynie DIN 35 mm (zgodnej z EN 60715), aby utworzyć segment zasilania Ex i.
Wsuń zacisk ELX3314 na szynę DIN, po prawej stronie zasilacza, upewniając się, że podwójne gniazdo i połączenie kluczowane prawidłowo blokują się z sąsiednim modułem.
Odizoluj przewody termopary na długości 8–9 mm. Włóż płaski wkrętak do otworu zwalniającego zacisk sprężynowy, włóż przewód i zwolnij wkrętak, aby zabezpieczyć połączenie.
Podłącz sieć EtherCAT, podaj napięcie 24 V DC do ELX9560 i sprawdź, czy dioda LED pracy na ELX3314 świeci na zielono.
