Beckhoff EP3744-0041 EtherCAT Box Moduł ciśnienia i sygnałów cyfrowych

SKU EP3744-0041

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EP3744-0041
Country of origin:Niemcy
Product Type: Moduły EtherCAT Box
Payment: T/T, Western Union
Weight: 500g
Shipping port: Xiamen
Warranty: 12 months

Opis

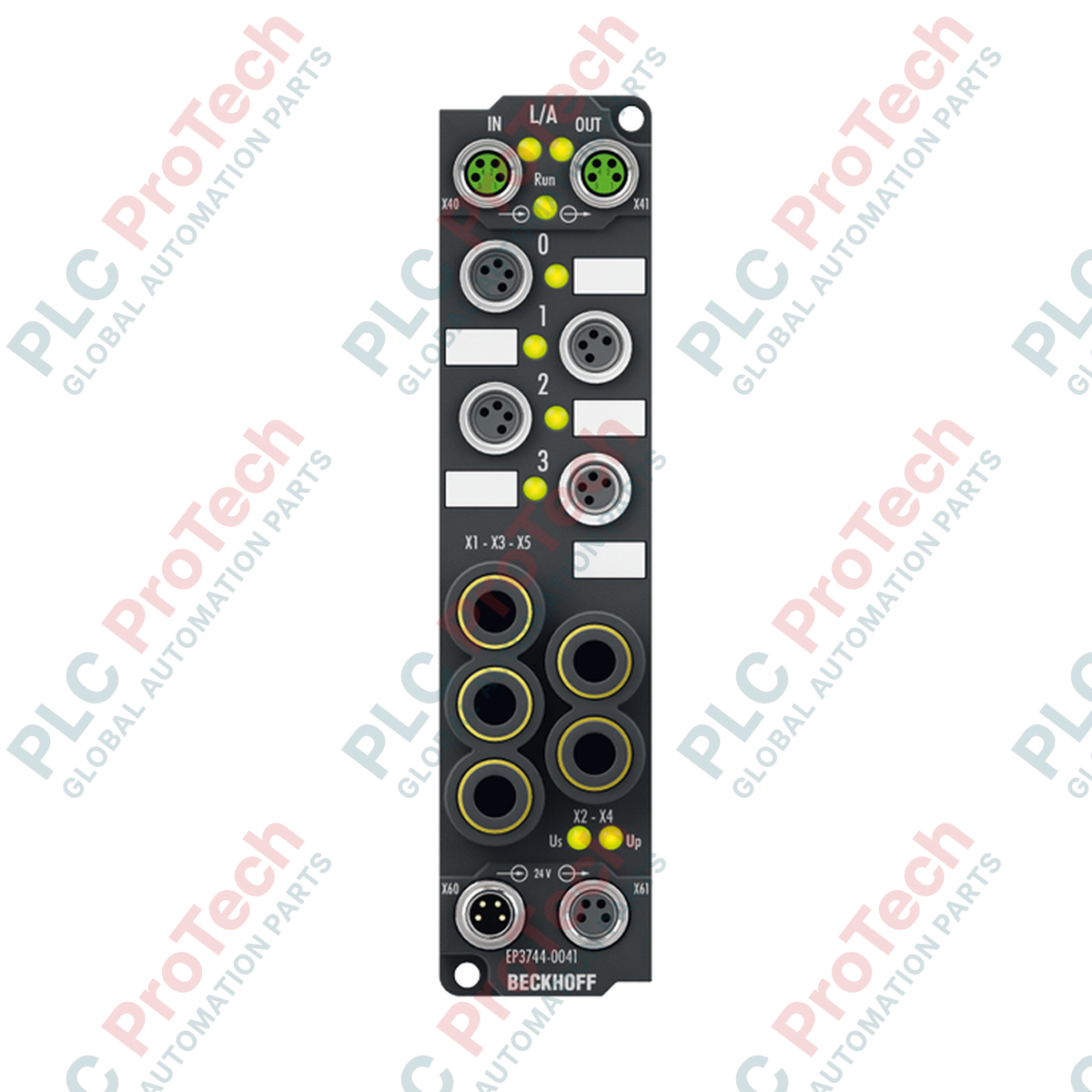

Bezpośrednie pozyskiwanie sygnałów na poziomie maszyny i monitorowanie ciśnienia są efektywnie scentralizowane za pomocą modułu EtherCAT Box Beckhoff EP3744-0041. Ten wzmocniony moduł o stopniu ochrony IP67 łączy pomiar ciśnienia względnego z lokalnymi kanałami cyfrowych wejść/wyjść, eliminując potrzebę stosowania ochronnych szaf sterowniczych w zdecentralizowanych architekturach. Urządzenie wyposażono w cztery wejścia ciśnienia względnego, sześć wejść cyfrowych oraz dwa odporne na zwarcia wyjścia cyfrowe; przetwarza ono dane diagnostyczne układów pneumatycznych oraz sygnały lokalnych czujników i siłowników za pośrednictwem szybkiego interfejsu EtherCAT. Kompaktowa konstrukcja i funkcje bezpośredniego montażu sprawiają, że jest to niezbędny element wymagających środowisk przemysłowych, w których kluczowe znaczenie mają ograniczona przestrzeń, szybkość działania i odporność na warunki środowiskowe.

Funkcje

Wzmocniona obudowa IP67: Przeznaczona do bezpośredniego montażu na maszynie bez szaf sterowniczych, zapewnia ochronę przed pyłem i wilgocią.
Pomiar ciśnienia względnego w dwóch zakresach: Pomiar ciśnienia powietrza w wybieralnych zakresach od 0 do 1 bar (od 0 do 15 psi) oraz od -1 do 1 bar (od -15 do 15 psi).
Zintegrowane przyłącza pneumatyczne: Bezpośrednie złączki wtykowe 6 mm do standardowych przewodów sprężonego powietrza.
Wysokoprędkościowe zegary rozproszone: Pełna obsługa zegarów rozproszonych EtherCAT zapewnia niezwykle precyzyjną synchronizację i dokładność taktowania na poziomie mikrosekund.
Wyjścia odporne na zwarcia: 2 wyjścia cyfrowe obsługujące do 0,5 A na kanał, z indywidualnym zabezpieczeniem przeciążeniowym.
Zgodność ze standardami przemysłowymi: Wejścia są zgodne ze specyfikacjami EN 61131-2 typu 1/3, zapewniając niezawodne przesyłanie sygnałów logiki przemysłowej.

Zastosowania

Monitorowanie systemów pneumatycznych: Rejestrowanie ciśnienia w czasie rzeczywistym i diagnostyka na lokalnych wyspach zaworowych.
Automatyzacja chwytaków próżniowych: Potwierdzanie siły ssania i monitorowanie stanu w systemach pakowania typu pick-and-place.
Koncentratory czujników montowane na maszynie: Zdecentralizowana agregacja czujników zbliżeniowych i lokalnych siłowników cyfrowych.
Testy w trudnych warunkach przemysłowych: próby szczelności metodą spadku ciśnienia i weryfikacja w szerokim zakresie temperatur.

Specyfikacje techniczne

Parametr specyfikacji	Wartość / konfiguracja
Producent	Beckhoff
Numer modelu	EP3744-0041
Protokół	EtherCAT
Wejścia analogowe	4 x wejścia ciśnienia względnego (złączki wtykowe 6 mm)
Wejścia cyfrowe	6 x wejść cyfrowych (przyłącza M8)
Wyjścia cyfrowe	2 x wyjścia cyfrowe (przyłącza M8)
Zakres pomiaru ciśnienia	0 do 1 bar (0 do 15 psi) lub -1 do 1 bar (-15 do 15 psi)
Niepewność pomiaru	3% wartości pełnego zakresu
Rozdzielczość pomiaru ciśnienia	1 mbar na cyfrę
Czas konwersji	Nominalnie 3,5 ms
Filtr wejścia cyfrowego	10 µs (EN 61131-2, typ 1/3)
Maksymalny prąd wyjściowy	0,5 A na kanał, indywidualnie zabezpieczone przed zwarciem
Pobór prądu (US)	120 mA
Przyłącze doprowadzenia zasilania	1 x męskie gniazdo M8, 4-stykowe
Przyłącze urządzeń podrzędnych	1 x żeńskie gniazdo M8, 4-stykowe
Izolacja galwaniczna	500 V (napięcie probiercze)
Temperatura pracy	-25 do +60°C
Temperatura przechowywania	-40 do +85°C
Stopień ochrony	IP65 / IP66 / IP67 (zgodnie z EN 60529)
Dopuszczenia	CE, UL
Masa wysyłkowa	2,0 kg

Połączenia i interfejsy

Typ portu	Typ złącza	Przyporządkowanie funkcjonalne
Wejścia/wyjścia cyfrowe	Żeńskie M8, 4-stykowe	Lokalne sygnały cyfrowe (czujniki/elementy wykonawcze)
Przyłącza ciśnieniowe	Złączki wtykowe 6 mm	Pomiar względnego ciśnienia pneumatycznego (suche powietrze)
Doprowadzenie zasilania	Męskie M8, 4-stykowe	Napięcie sterujące (US) i napięcie urządzeń peryferyjnych/obciążenia (UP)
Zasilanie urządzeń podrzędnych	Żeńskie M8, 4-stykowe	Połączenie przelotowe z sąsiednimi modułami EtherCAT Box

Wnioski inżynieryjne z badań empirycznych

Modele alternatywne i kompatybilność

EP3744-0041 integruje wielokanałowy pomiar ciśnienia oraz cyfrowe wejścia/wyjścia w jednej obudowie, stanowiąc alternatywę dla stosowania oddzielnych modułów wejść analogowych EP3174 i bloków wejść cyfrowych EP1008. Do pełnej konfiguracji wymagana jest wersja TwinCAT 2.11 lub nowsza. Zawsze upewnij się, że odpowiedni opis urządzenia XML (ESI) został zaimportowany do programu TwinCAT System Manager, aby umożliwić dostęp do parametrów CoE w celu przełączania zakresów pomiarowych.

Pułapki aplikacyjne i uwagi inżynieryjne

Zintegrowane czujniki ciśnienia są skalibrowane do suchego, niepowodującego korozji powietrza. Eksploatacja przewodów pneumatycznych bez wysokiej jakości filtracji (wstępny filtr o dokładności co najmniej 5 mikrometrów oraz separator oleju) spowoduje osadzanie się wilgoci lub pozostałości oleju wewnątrz silikonowych membran. Prowadzi to do dryftu wskazań ciśnienia, a w skrajnych przypadkach do trwałego błędu przesunięcia lub uszkodzenia membrany. Przed uruchomieniem upewnij się, że z przewodów pneumatycznych całkowicie usunięto kondensat.

Wskazówki dotyczące uruchamiania i okablowania

Aby zachować integralność sieci EtherCAT w zastosowaniach narażonych na silne wibracje, używaj wstępnie zmontowanych, ekranowanych przewodów M8 firmy Beckhoff lub zgodnych przewodów od dostawców przemysłowych. Zintegrowany zacisk uziemiający modułu musi być solidnie połączony z czystą, niemalowaną metalową ramą maszyny. Niewłaściwe uziemienie będzie powodować utratę pakietów lub błędy CRC w dalszych segmentach EtherCAT podczas przełączania elektrozaworów z wysoką częstotliwością.

Wskazówki dotyczące instalacji

OSTRZEŻENIE KRYTYCZNE: Przed rozpoczęciem jakichkolwiek prac instalacyjnych, związanych z okablowaniem lub serwisem pneumatycznym odłącz zasilanie wszystkich podzespołów systemu (w tym napięcie sterujące US i napięcie obciążenia UP) oraz całkowicie spuść sprężone powietrze z przewodów do ciśnienia 0 barów. Podłączanie złączy pneumatycznych pod napięciem lub praca pod ciśnieniem może prowadzić do uszkodzeń konstrukcji, awarii systemu lub obrażeń ciała.

1

Montaż mechaniczny: Przymocuj obudowę bezpośrednio do konstrukcji maszyny za pomocą dwóch śrub M3. Sprawdź, czy tylna metalowa płytka uziemiająca ma czysty kontakt o niskiej rezystancji z powierzchnią montażową.

2

Podłączenie pneumatyczne: Przytnij przewód pneumatyczny o średnicy zewnętrznej 6 mm dokładnie prostopadle. Wciśnij przewód zdecydowanie w złączkę pneumatyczną, aż przejdzie z kliknięciem przez wewnętrzny pierścień uszczelniający. Delikatnie pociągnij, aby potwierdzić zadziałanie mechanizmu blokującego.

3

Okablowanie elektryczne i sieciowe: Podłącz przewody sygnałów cyfrowych M8 oraz przewody EtherCAT. Dokręć nakrętki złączy momentem 0,4 Nm, aby w pełni zachować stopień ochrony IP67.

4

Zasilanie i weryfikacja: Podłącz zasilacze US i UP. Sprawdź diagnostykę LED: zielona dioda „Run” musi świecić światłem ciągłym, a diody „Link” na portach EtherCAT powinny migać na zielono podczas transmisji danych w sieci.

FAQ

Z jakimi mediami gazowymi można pracować za pomocą modułu EP3744-0041?

Moduł jest przeznaczony wyłącznie do suchego, niekorozyjnego powietrza i gazów. Nie jest kompatybilny z cieczami, zaolejonymi kondensatami ani silnie kwaśnymi oparami chemicznymi.

Jak przełączać zakres pomiarowy między -1 a 1 bar oraz 0 a 1 bar?

Zakres pomiarowy konfiguruje się za pośrednictwem konfiguracji CoE (CANopen over EtherCAT) nadrzędnego urządzenia EtherCAT lub podczas parametryzacji uruchomieniowej w TwinCAT.

Czy wyjścia cyfrowe modułu EP3744-0041 są indywidualnie zabezpieczone?

Tak, oba kanały wyjść cyfrowych o obciążalności 0,5 A mają indywidualne, wbudowane zabezpieczenie przeciwzwarciowe i automatyczne przywracanie działania po awarii.

Jaki moment dokręcania złączy M8 jest wymagany, aby zachować szczelność IP67?

W przypadku gwintowanych połączeń M8 zaleca się moment dokręcania 0,4 Nm, aby zapewnić szczelność środowiskową bez nadmiernego dokręcania.
