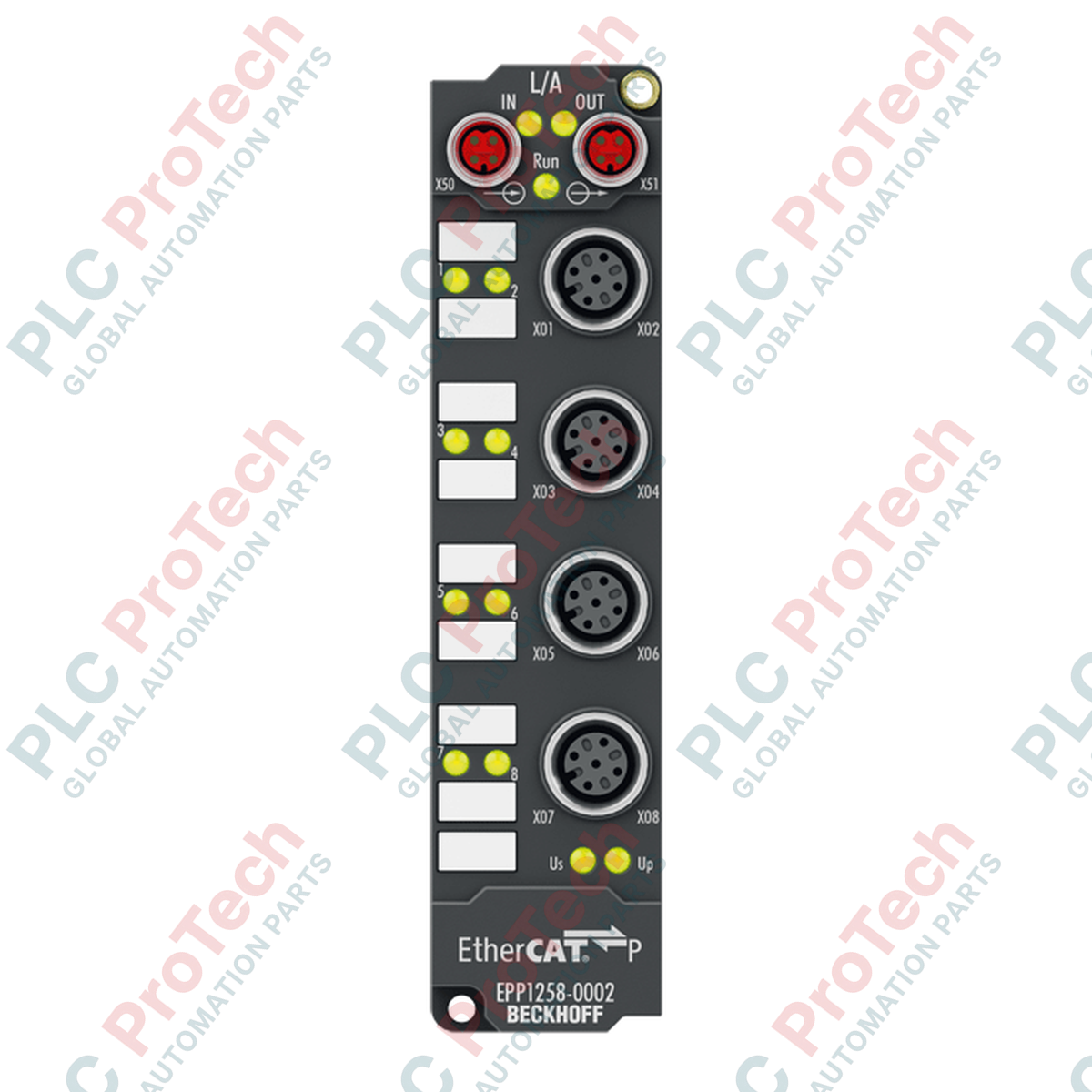

BECKHOFF EPP1258-0002, moduł cyfrowych wejść EtherCAT P Box

SKU EPP1258-0002

W magazynie

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EPP1258-0002
Origin Niemcy
Product Type: Moduły EtherCAT P
Payment: T/T, Western Union
Weight: 0.165 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

Opis

BECKHOFF EPP1258-0002 to moduł EtherCAT P Box przeznaczony do pozyskiwania sygnałów cyfrowych z poziomu obiektowego. To przemysłowe urządzenie I/O o stopniu ochrony IP67 ma osiem wejść cyfrowych działających przy napięciu 24 V DC, z których dwa (kanały 0 i 1) oferują funkcję znaczników czasu o wysokiej precyzji. Funkcja znaczników czasu umożliwia precyzyjne rejestrowanie zboczy sygnałów z rozdzielczością 1 ns, dzięki czemu urządzenie idealnie nadaje się do szybkiego przechwytywania sygnałów i precyzyjnej synchronizacji w sieciach EtherCAT P.

Dzięki połączeniu komunikacji i zasilania w jednym przewodzie (EtherCAT P) moduł BECKHOFF EPP1258-0002 ogranicza złożoność okablowania, zmniejsza nakład pracy związany z instalacją i minimalizuje wymaganą przestrzeń dla zdecentralizowanych struktur I/O. Integruje technologię zegarów rozproszonych, zapewniając synchronizację poniżej jednej mikrosekundy z innymi urządzeniami w sieci EtherCAT.

Funkcje

Osiem wejść cyfrowych (24 V DC) do zbierania danych z czujników obiektowych
Dwa wejścia z funkcją znaczników czasu (kanały 0 i 1) o rozdzielczości 1 ns
Technologia EtherCAT P z pojedynczym przewodem, integrująca dane i zasilanie (US/UP)
Standardowe wejścia M12 i kodowane złącza magistrali M8 typu P
Zintegrowane zegary rozproszone (DC) zapewniające precyzyjną synchronizację w całym systemie
Konstrukcja chroniona stopniami ochrony środowiskowej IP65, IP66 i IP67
Wbudowane zabezpieczenie zasilania czujników przed zwarciami

Zastosowania

Szybkie wykrywanie części i odczyt znaczników pozycjonujących
Zdecentralizowane pozyskiwanie sygnałów w maszynach pakujących i montażowych
Robotyka przemysłowa i zautomatyzowane systemy obsługi
Precyzyjne taktowanie zdarzeń i wykrywanie zboczy w układach sterowania ruchem

Specyfikacje techniczne

Parametr	Specyfikacja
Producent	BECKHOFF
Dokładny model	EPP1258-0002
Typ produktu	Moduł EtherCAT P Box (wejście cyfrowe)
Liczba wejść	8 (2 ze znacznikami czasu)
Znamionowe napięcie wejściowe	24 V DC (-15% / +20%)
Filtr wejściowy	10 µs
Napięcie sygnału „0”	-3 do +5 V (podobnie jak w EN 61131-2, typ 3)
Napięcie sygnału „1”	11 do 30 V (podobnie jak w EN 61131-2, typ 3)
Znamionowy prąd wejściowy	typ. 3 mA (podobnie jak w EN 61131-2, typ 3)
Zegary rozproszone	Tak
Rozdzielczość znacznika czasu	1 ns (kanały 0 i 1)
Dokładność znacznika czasu	10 ns (+ opóźnienie wejściowe)
Zasilanie czujników	Z US (napięcie sterujące), maks. 0,5 A łącznie, zabezpieczenie przeciwzwarciowe
Interfejs magistrali	2 × gniazdo M8, ekranowane, śrubowe, kodowane typu P (EtherCAT P)
Złącze wejściowe	M12, 5-stykowe, kodowane typu A
Pobór prądu z US	typ. 100 mA
Izolacja elektryczna	500 V
Temperatura pracy	-25 do +60°C
Temperatura przechowywania	-40 do +85°C
Stopień ochrony	IP65 / IP66 / IP67 (zgodnie z EN 60529)
Masa	Około 165 g
Dopuszczenia	CE, UL

Połączenia / interfejsy

Interfejs	Funkcja
Gniazda M8 (kodowane typu P)	Wejście i wyjście EtherCAT P, przesyłające zarówno dane komunikacyjne, jak i napięcie zasilania
Gniazda M12 (5-stykowe, kodowane typu A)	Połączenia wejść czujników, obsługujące do dwóch kanałów na gniazdo ze zintegrowanym zasilaniem czujników

Wytyczne dotyczące instalacji

Przed montażem lub podłączaniem przewodów upewnij się, że zasilanie systemu jest całkowicie odłączone.
Solidnie zamocuj moduł EPP1258-0002 do ramy maszyny za pomocą odpowiednich śrub montażowych.
Podłącz przewody EtherCAT P do kodowanych typu P gniazd magistrali M8. Dokręć je ręcznie, a następnie dokręć z określonym momentem, aby zapewnić szczelność zgodną z IP65/66/67.
Podłącz przewody czujników do gniazd M12, sprawdzając prawidłowe ustawienie styków złączy kodowanych typu A.
Upewnij się, że całkowity pobór prądu czujników z modułu nie przekracza znamionowego limitu 0,5 A.
Przeskanuj sieć w programie TwinCAT System Manager, w razie potrzeby zaimportuj plik ESI XML urządzenia i przyporządkuj odpowiednie dane procesowe.

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the main function of the BECKHOFF EPP1258-0002?

The BECKHOFF EPP1258-0002 is an EtherCAT P Box designed to collect eight 24 V DC digital signals from field-level sensors, with two of these inputs featuring high-precision timestamping functionality for accurate edge-detection applications.

Which channels on the BECKHOFF EPP1258-0002 support timestamping?

On the BECKHOFF EPP1258-0002, channels 0 and 1 support timestamping, providing a measurement resolution of 1 ns and sub-microsecond synchronization via Distributed Clocks.

What type of connection technology does the BECKHOFF EPP1258-0002 use?

The BECKHOFF EPP1258-0002 uses P-coded M8 sockets for its EtherCAT P bus communication and power connection, and 5-pin, A-coded M12 sockets for connecting field sensors.

Is the sensor supply on the BECKHOFF EPP1258-0002 protected against short circuits?

Yes, the BECKHOFF EPP1258-0002 supplies connected sensors with control voltage (US) up to a maximum total current of 0.5 A, and this sensor supply is fully short-circuit proof.
