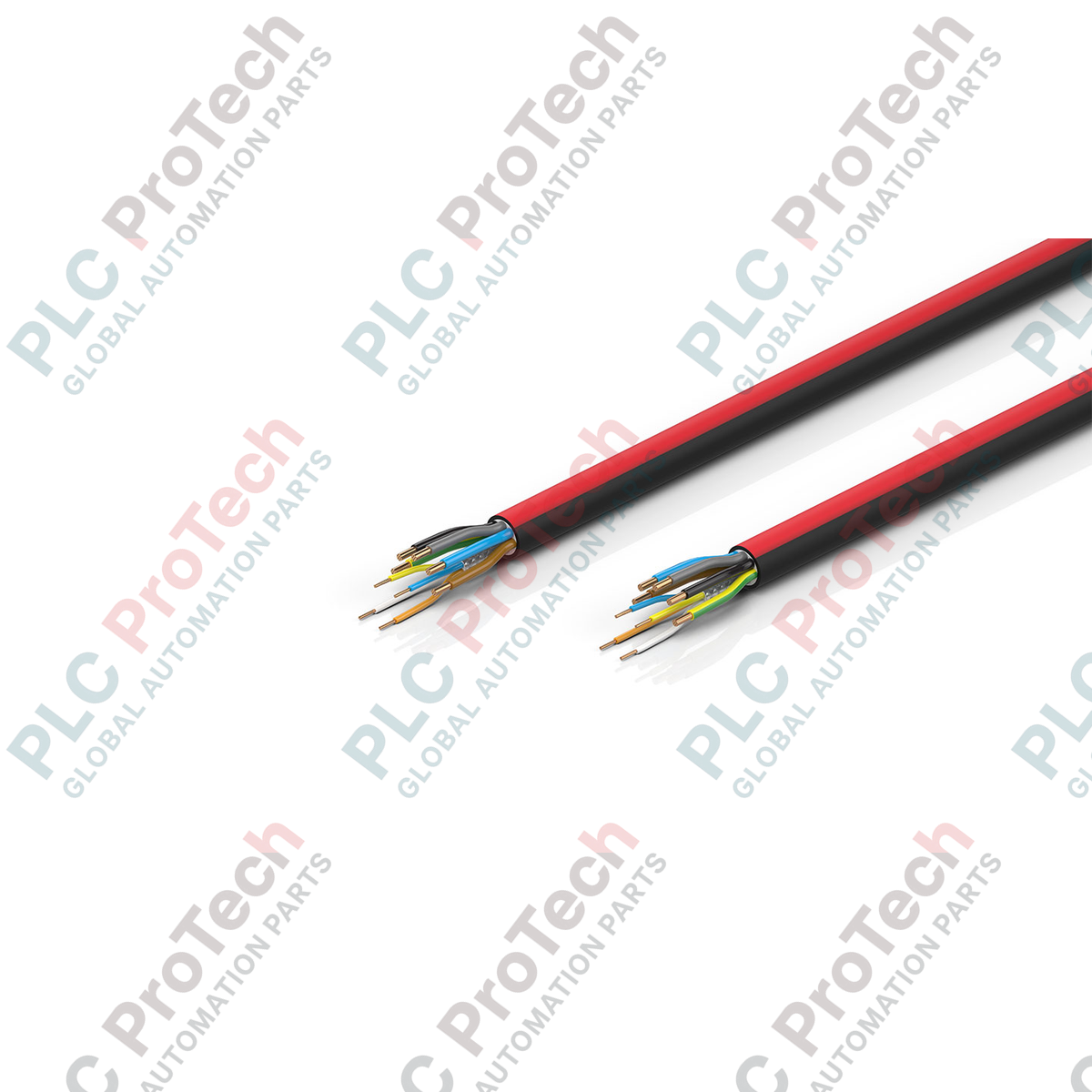

Zapewniając zarówno szybką transmisję danych, jak i niezawodne przesyłanie zasilania w rozproszonych architekturach automatyki, Beckhoff ZB7203-R001 to specjalistyczny kabel EtherCAT P zaprojektowany do wymagających środowisk przemysłowych. Integracja komunikacji Ethernet i pomocniczych linii zasilających w jednej odpornej na zużycie powłoce upraszcza okablowanie w terenie i ogranicza zajmowaną przestrzeń montażową w złożonych układach maszyn.
| Parametr | Wartość specyfikacji |
|---|---|
| Producent | Beckhoff |
| Numer modelu | ZB7203-R001 |
| Typ kabla | EtherCAT P (dane + zasilanie) |
| Ekranowanie | Brak ekranu ogólnego |
| Przekrój żył Ethernet | 1 x 4 x 0,34 mm2 (AWG 22) |
| Przekrój żył zasilających | 5 x 1,5 mm2 (odpowiednik AWG 16) |
| Materiał powłoki | PUR (poliuretan) |
| Średnica zewnętrzna kabla | 11,0 mm +/- 0,2 mm (0,4331 cala +/- 0,0079 cala) |
| Kolor powłoki | Czarny (RAL 9005) z żółtym paskiem (RAL 1003) |
| Klasa elastyczności | Przystosowany do łańcucha kablowego |
| Masa wysyłkowa (obliczona) | 2,0 kg |
Model ZB7203-R001 jest przeznaczony specjalnie do systemów EtherCAT P, które integrują komunikację oraz dwa źródła zasilania 24 V DC (Us i Up). Jest kompatybilny z montowanymi w terenie złączami firmy Beckhoff, takimi jak seria ZS7000. Upewnij się, że złącza współpracujące są przystosowane do EtherCAT P (piny kodujące różnią się od tych w standardowych złączach EtherCAT/Ethernet, aby zapobiec przypadkowemu połączeniu krzyżowemu).
Ponieważ ten konkretny model nie ma wspólnego ekranu, zdecydowanie zaleca się zachowanie fizycznego oddalenia od linii silników AC wysokiego napięcia, przemienników częstotliwości (VFD) oraz nieekranowanych kabli zasilających. Sprzężenie elektromagnetyczne ze źródeł dużej mocy może pogorszyć jakość sygnału komunikacyjnego Ethernet 100 Mb/s, prowadząc do utraty pakietów lub błędów stanu magistrali.
Podczas instalowania kabla w dynamicznych prowadnikach kablowych upewnij się, że jest ułożony płasko, bez skręceń i załamań. Nie łącz kabli ze sobą wewnątrz prowadnika; pozwól im swobodnie się poruszać. Zachowaj względem sąsiednich kabli w prowadniku minimalny odstęp wynoszący co najmniej 10% średnicy kabla, aby zapobiec zużywaniu powłoki wskutek tarcia.
OSTRZEŻENIE KRYTYCZNE
Odłącz zasilanie wszystkich powiązanych źródeł zasilania (zarówno kanałów Us, jak i Up) przed zdejmowaniem izolacji, zakańczaniem lub prowadzeniem kabla. Praca przy połączeniach znajdujących się pod napięciem może spowodować trwałe uszkodzenie podłączonych modułów EtherCAT P i stwarzać zagrożenie elektryczne dla personelu.
Zmierz wymaganą długość odcinka, uwzględniając pełną drogę ruchu prowadnika kablowego oraz odpowiednie pętle odciążające przy obu punktach kotwienia.
Ostrożnie zdejmij zewnętrzną powłokę PUR za pomocą obrotowego narzędzia do zdejmowania izolacji, skalibrowanego dla średnicy zewnętrznej 11,0 mm, aby nie naciąć izolacji wewnętrznych przewodów.
Zakończ żyły Ethernet AWG 22 i żyły zasilające AWG 16 na odpowiednich zaciskach złącza EtherCAT P, zapewniając prawidłowe przyporządkowanie pinów, aby uniknąć krzyżowego połączenia obwodów danych i zasilania.
Przymocuj kabel na obu końcach prowadnika kablowego za pomocą zacisków o dużej powierzchni styku, aby zapewnić solidne odciążenie naprężeń bez zgniatania profilu kabla.
