IP1010-B310 Beckhoff PROFIBUS Fieldbus Box – cyfrowe wejścia

Przegląd produktu

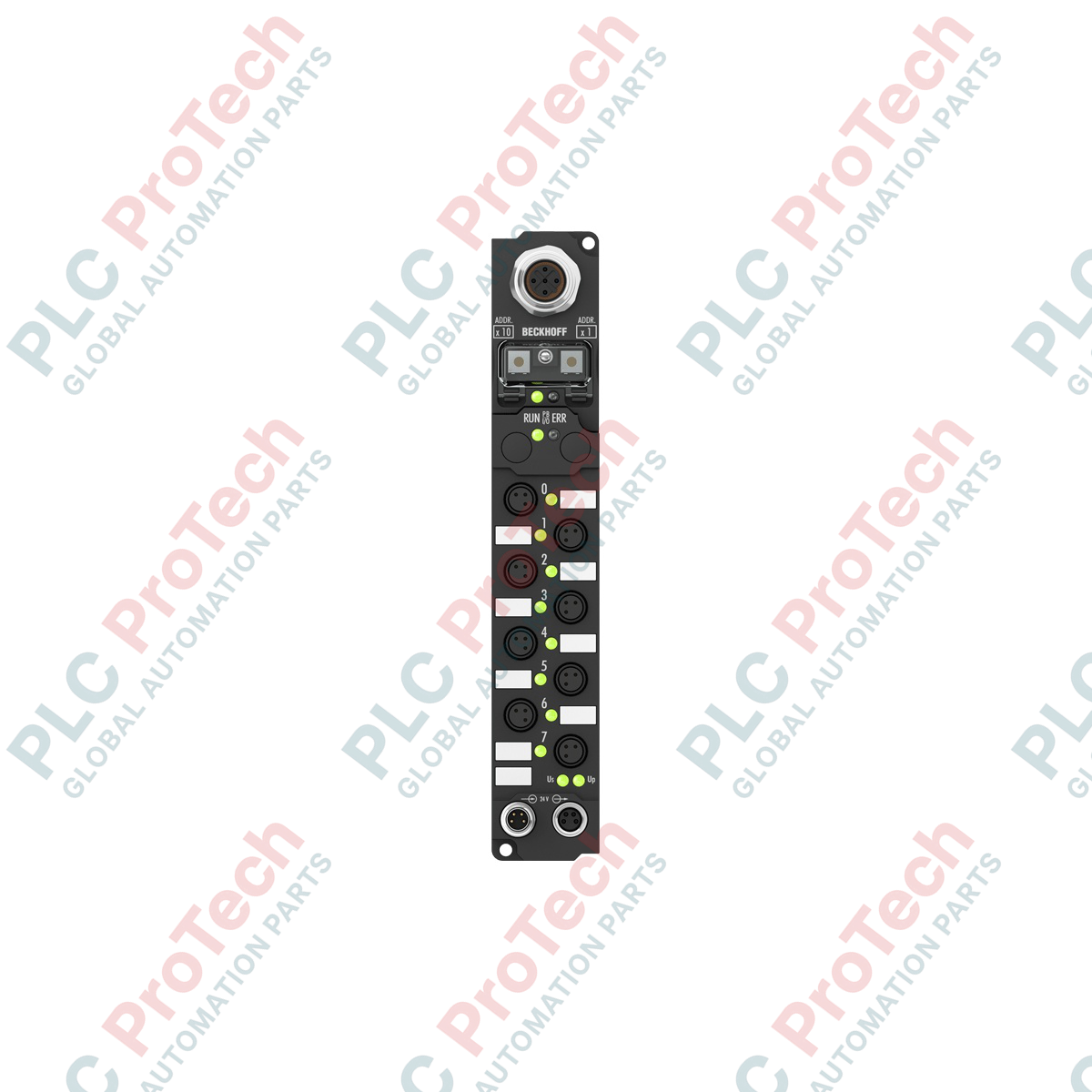

IP1010-B310 (IP1010B310) to wysokowydajny moduł Fieldbus Box przeznaczony do zdecentralizowanych zadań automatyzacji bez konieczności stosowania szafy sterowniczej. Moduł wyposażony w 8-kanałowe wejścia cyfrowe łączy się bezpośrednio z sieciami PROFIBUS DP, zapewniając szybkie pozyskiwanie sygnałów w miejscu instalacji. Zaprojektowany do pracy w trudnych warunkach przemysłowych, działa przy napięciu 24 VDC i charakteryzuje się niezwykle krótką stałą filtra wynoszącą 0,2 ms, dzięki czemu idealnie nadaje się do szybkiego zliczania, monitorowania czujników oraz realizacji logiki dyskretnej w systemach przenośnikowych, maszynach pakujących i liniach montażowych przemysłu motoryzacyjnego. Obudowa o stopniu ochrony IP67 zapewnia pełną ochronę przed pyłem i wilgocią, umożliwiając bezpośredni montaż na maszynach oraz ograniczenie ilości okablowania i opóźnień systemowych.

Architektura komunikacji i sprzętu

Beckhoff IP1010-B310 wykorzystuje protokół PROFIBUS DP do zapewnienia niezawodnej, deterministycznej komunikacji ze sterownikiem nadrzędnym. Oznaczenie „B310” identyfikuje konkretny interfejs magistrali obiektowej, obsługujący wysokie szybkości transmisji danych do 12 Mbaud. Moduł jest wyposażony w osiem złączy śrubowych Ø8 mm (M8) do wejść cyfrowych, zapewniających odporne na wibracje połączenie w zastosowaniach mobilnych lub narażonych na silne uderzenia. Wewnętrzna logika jest zasilana przez połączenie magistrali, natomiast czujniki są zasilane z linii 24 VDC. Ta architektura z dwoma obwodami zasilania umożliwia podtrzymanie komunikacji magistralowej nawet w przypadku przerwania zasilania czujników, zapewniając sterownikowi PLC kluczowe informacje diagnostyczne.

Dane techniczne

Najczęściej zadawane pytania techniczne

Jak stała filtra 0,2 ms wpływa na zastosowania wymagające dużej szybkości?

Filtr wejściowy 0,2 ms został zaprojektowany w celu zminimalizowania opóźnienia propagacji sygnału. Dzięki temu IP1010-B310 może wykrywać bardzo krótkie impulsy z czujników dużej szybkości, takich jak czujniki stosowane w szybkich systemach sortowania lub synchronizacji, zapewniając znacznie większą precyzję niż standardowe przemysłowe wejścia 3,0 ms.

Jaka jest zaleta złączy M8 (Ø8 mm)?

Złącza M8 o średnicy Ø8 mm zapewniają kompaktowy, a jednocześnie wytrzymały interfejs. Umożliwia to uzyskanie większej gęstości wejść/wyjść w niewielkiej obudowie w porównaniu ze złączami M12, przy zachowaniu uszczelnienia IP67 wymaganego w zastosowaniach z montażem na maszynie, gdzie możliwy jest kontakt z płynami obróbkowymi lub wodą podczas mycia.

Czy ten moduł wymaga oddzielnego zasilania linii PROFIBUS?

Komunikacja PROFIBUS jest zasilana przez przewód magistrali, jednak zasilanie czujników 24 VDC musi być doprowadzone przez wyznaczone gniazdo zasilające. Zapewnia to czujnikom wystarczający prąd bez obciążania linii komunikacyjnej.

Wskazówki dotyczące projektowania i instalacji

• Moment dokręcania złączy: podczas instalowania przewodów czujników M8 należy użyć klucza dynamometrycznego i dokręcić złącza Ø8 z dokładnym momentem 0,4 Nm. Nadmierne dokręcenie może uszkodzić wewnętrzny pierścień O-ring, natomiast zbyt mały moment może prowadzić do utraty sygnału lub wnikania wilgoci w warunkach wymagających ochrony IP67.

• Terminacja PROFIBUS: jeśli IP1010-B310 jest ostatnim urządzeniem w segmencie PROFIBUS, należy zastosować rezystor terminujący. Upewnij się, że terminacja jest aktywna, aby zachować integralność sygnału i zapobiec odbiciom danych w warstwie fizycznej RS485.

• Prowadzenie przewodów: aby uniknąć zakłóceń elektromagnetycznych (EMI), przewody zasilające 24 VDC należy prowadzić w odległości co najmniej 10 cm od przewodów silników zasilanych prądem przemiennym o wysokim napięciu. Należy stosować ekranowane przewody PROFIBUS, aby zapewnić niezawodną transmisję danych z szybkością 12 Mbaud.

Zalety konstrukcyjne

IP1010-B310 został zaprojektowany zgodnie z filozofią automatyzacji „bez szafy sterowniczej”. Jego kompaktowe wymiary umożliwiają umieszczenie go w niewielkich wnękach maszyn, znacznie ograniczając ilość przewodów miedzianych potrzebnych do doprowadzenia sygnałów do centralnego sterownika PLC. Wzmocniona obudowa jest odporna na wstrząsy mechaniczne i wibracje, dzięki czemu moduł doskonale sprawdza się w wymagających zastosowaniach produkcyjnych. Ponadto bezproblemowa integracja ze środowiskiem Beckhoff TwinCAT lub dowolną standardową konfiguracją PROFIBUS GSD zapewnia szybkie uruchomienie i łatwe mapowanie diagnostyki dla personelu utrzymania ruchu.
