Opis

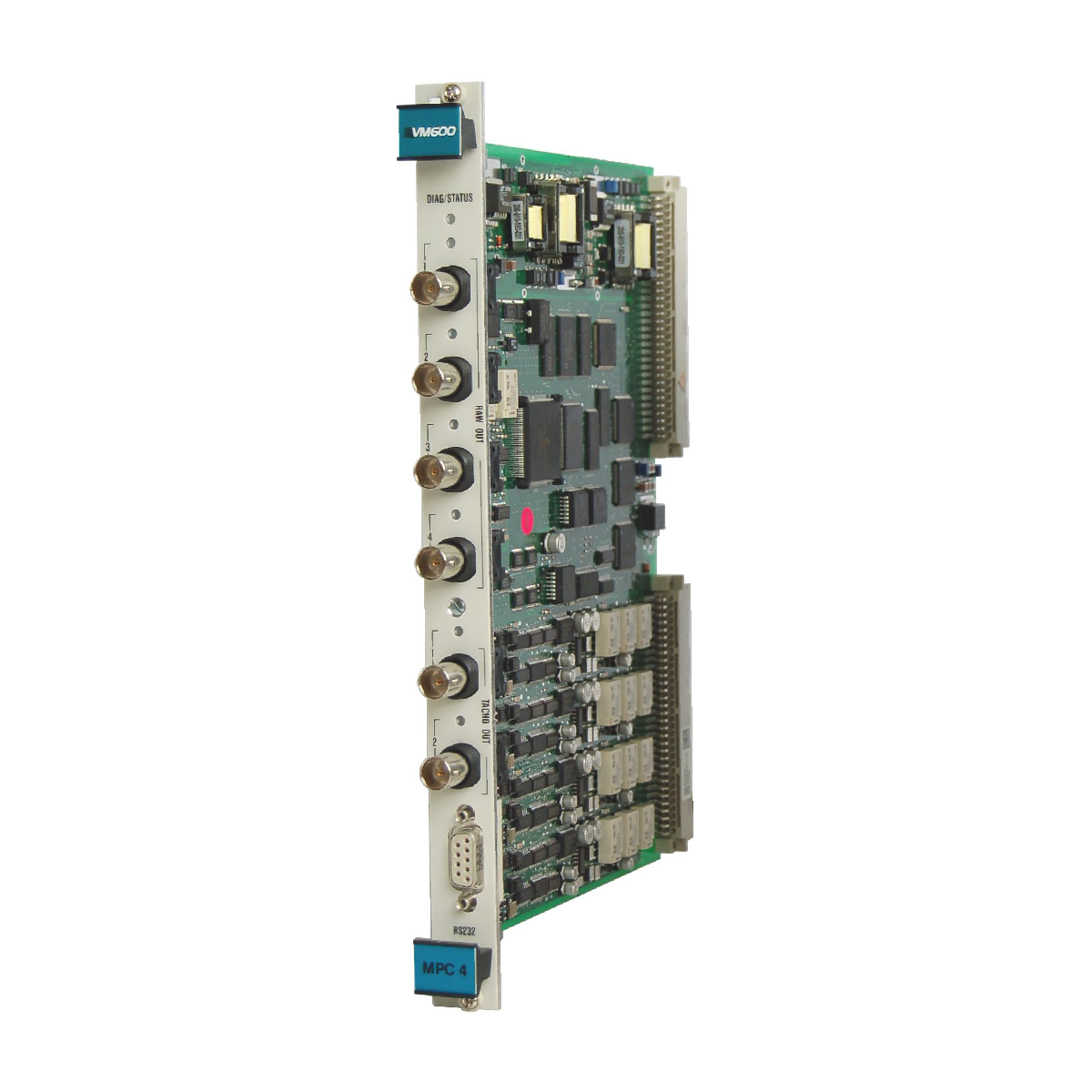

IPC704P-CP237 244-704-000-032 to konfigurowalny kondycjoner sygnału i moduł wzmacniacza ładunku, przeznaczony do stosowania w krytycznych przemysłowych torach pomiaru drgań. Ten wysoce niezawodny MODUŁ WZMACNIACZA przetwarza alternatywne sygnały elektryczne w postaci ładunku, generowane przez czujniki piezoelektryczne, takie jak akcelerometry lub dynamiczne przetworniki ciśnienia, i przekształca je w standardowe sygnały monitoringu przemysłowego. Płytka zawiera opcjonalny integrator umożliwiający bezpośrednie uzyskanie wyjścia prędkości z surowych sygnałów przyspieszenia, a także wysoce elastyczną elektronikę wyjściową skonfigurowaną do 2-przewodowej transmisji prądowej lub 3-przewodowej transmisji napięciowej. Zaprojektowana z myślą o zachowaniu wysokiej liniowości sygnału na dużych odległościach, stanowi połączenie między czujnikami montowanymi w trudnych warunkach środowiskowych a centralnymi rozproszonymi systemami sterowania (DCS) lub szafami zabezpieczeń maszyn.

Funkcje

• Konfigurowalny układ filtrów: Zintegrowane filtry górnoprzepustowy i dolnoprzepustowy umożliwiają wybór toru wąskopasmowego lub szerokopasmowego, dopasowanego do charakterystyki konkretnej maszyny wirującej.
• Opcjonalny wbudowany integrator: Zawiera wybieralny układ sprzętowej integracji, który precyzyjnie przekształca dynamiczne sygnały ładunku przyspieszenia w skalibrowaną wartość prędkości.
• Podwójne tryby wyjścia: Obsługuje elastyczne opcje interfejsu z konfigurowalnymi 2-przewodowymi pętlami prądowymi o stałym natężeniu lub standardowymi 3-przewodowymi torami sygnału napięciowego.
• Wysoka stabilność termiczna: Zapewnia niezawodną ciągłość pomiaru w szerokim zakresie warunków środowiskowych, charakteryzując się niskim dryftem przy zmianach temperatury.
• Gotowość do pracy w strefach zagrożonych: Certyfikowany do stosowania w środowiskach potencjalnie wybuchowych, zapewnia solidną ochronę w niestabilnych sektorach procesowych.

Zastosowania

• Turbiny gazowe i parowe: Monitorowanie stanu oraz śledzenie termiczne komponentów obudowy lub konstrukcji narażonych na drgania o wysokiej częstotliwości.
• Sprężarki w procesach przemysłowych: Bezpośrednie wzmacnianie sygnałów z czujników dynamicznych pulsacji ciśnienia płynu oraz monitorowanie sprężarek odśrodkowych.
• Stacje pomp petrochemicznych: Konwersja sygnałów ładunkowych z akcelerometrów zdalnych zamontowanych bezpośrednio na szybkobieżnych pompach do pracy w trudnych warunkach.
• Stanowiska do testowania napędów lotniczych: Precyzyjna analityka komór testowych na potrzeby dynamicznej diagnostyki drgań przy dużych obciążeniach mechanicznych.

Specyfikacja techniczna

Połączenia/interfejsy

Wytyczne dotyczące instalacji

• Wybór sposobu montażu: Zainstaluj urządzenie w odpowiedniej obudowie, dopasowanej do wybranych opcji montażu w danym miejscu, aby chronić karty wzmacniacza przed pyłem i wilgocią środowiskową.
• Ekranowanie kabla wejściowego: Użyj wysokiej jakości, niskoszumowych kabli koncentrycznych dla wejścia czujnika, aby ograniczyć zewnętrzne zakłócenia EMI/RFI w sygnałach ładunkowych o wysokiej impedancji.
• Zasilanie: Zasil moduł za pomocą dobrze stabilizowanego źródła 24 VDC, mieszczącego się w określonym zakresie roboczym od 18 do 30 VDC.
• Kontrola polaryzacji: Przed podaniem zasilania pętli potwierdź wszystkie konfiguracje okablowania wyjściowego, aby zapobiec uszkodzeniom sprzętu w całej linii transmisyjnej.
• Izolacja stref zagrożonych: W atmosferach wybuchowych moduł musi być podłączony szeregowo z certyfikowanymi barierami bezpieczeństwa lub modułami izolującymi, aby zapewnić zgodność z parametrami bezpieczeństwa iskrobezpiecznego.

Zgodność i certyfikaty

• Atest dotyczący atmosfer wybuchowych: Certyfikowany do użytku w potencjalnie wybuchowych atmosferach i wyznaczonych przemysłowych strefach zagrożonych.

Najczęściej zadawane pytania

Jaka jest podstawowa funkcja modułu IPC704P-CP237?

Moduł działa jako specjalistyczny wzmacniacz ładunku, który przekształca słabe elektrostatyczne sygnały ładunkowe z czujników piezoelektrycznych w stabilne sygnały analogowe odpowiednie dla systemów monitorowania.

Czy ta karta wzmacniacza obsługuje bezpośrednie wyjście prędkości?

Tak, zawiera opcjonalny sprzętowy tor całkujący, który można wybrać w celu automatycznej konwersji surowych danych przyspieszenia na standardowy format prędkości.

Jakie są wymagania dotyczące zasilania tego urządzenia?

Urządzenie działa przy napięciu stałym zasilania wejściowego od 18 VDC do 30 VDC i pobiera maksymalnie 25 mA.

Czy można je skonfigurować zarówno dla wyjścia prądowego, jak i napięciowego?

Urządzenie jest wyposażone w elastyczne stopnie wyjściowe obsługujące zarówno 2-przewodową transmisję ze stałym prądem, jak i 3-przewodową transmisję napięciową.

Jakie typy czujników są zazwyczaj kompatybilne z tym modułem?

Współpracuje ze standardowymi komponentami piezoelektrycznymi o wysokiej impedancji, w tym z akcelerometrami serii CA i dynamicznymi czujnikami ciśnienia serii CP.

Jaki jest standardowy zakres częstotliwości sygnału dla tego urządzenia?

Wzmacniacz obsługuje zakres częstotliwości roboczych od 0,5 Hz do 20 kHz.

Jak temperatura wpływa na kalibrację tego urządzenia?

Dryft termiczny jest bardzo dobrze kontrolowany; typowa stabilność temperaturowa wynosi 100 ppm na stopień Celsjusza.

Czy można bezpośrednio umieścić ten wzmacniacz w strefach zagrożonych?

Moduł posiada wyraźną certyfikację do pracy w atmosferach wybuchowych, pod warunkiem instalacji zgodnie z oryginalnymi instrukcjami fabrycznymi i zachowania bezpiecznych limitów zasilania.

Jaki jest określony limit nieliniowości dla toru sygnałowego?

Moduł zapewnia niezwykle dokładne śledzenie, z nieliniowością wynoszącą 0,2% lub mniej w całym zakresie roboczym.
