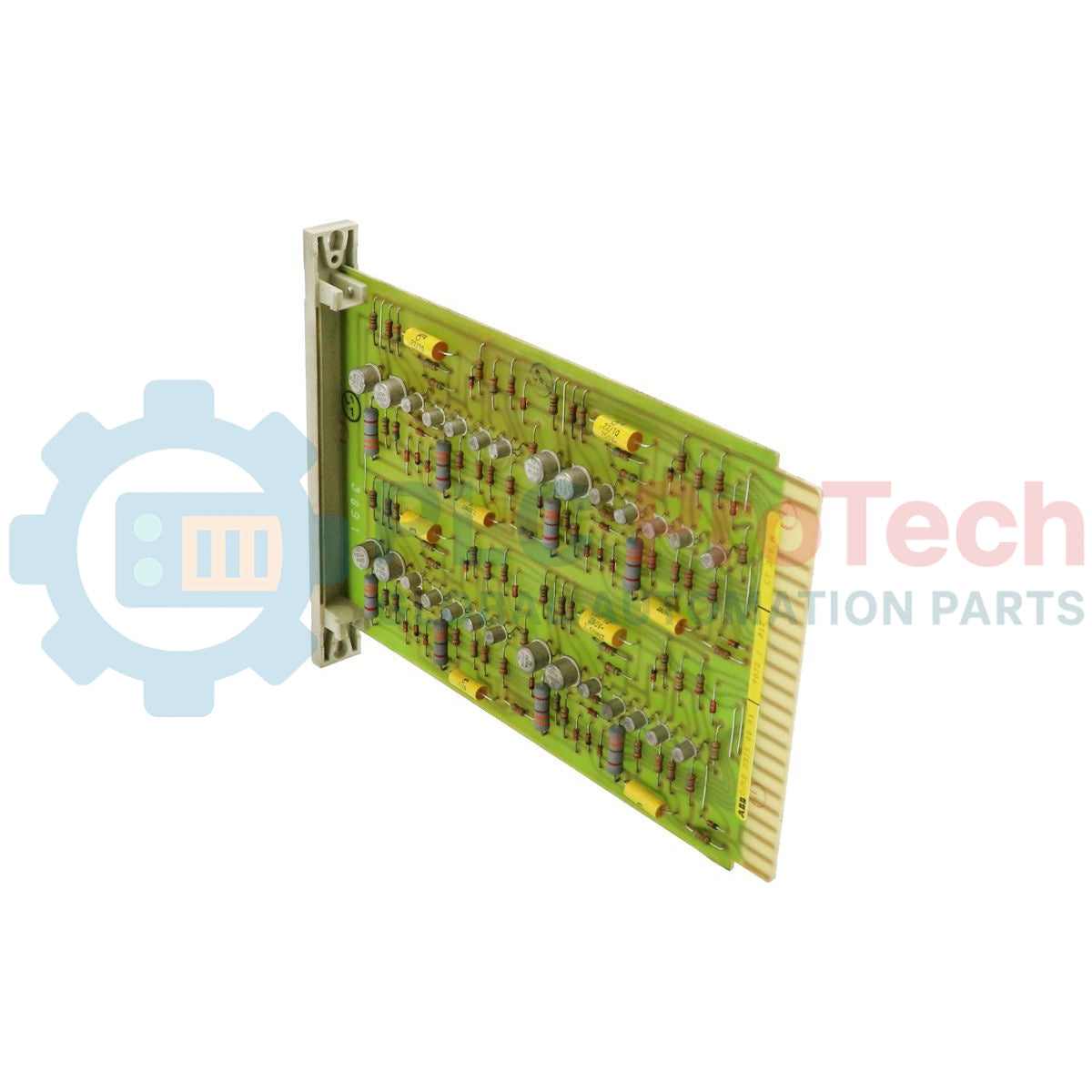

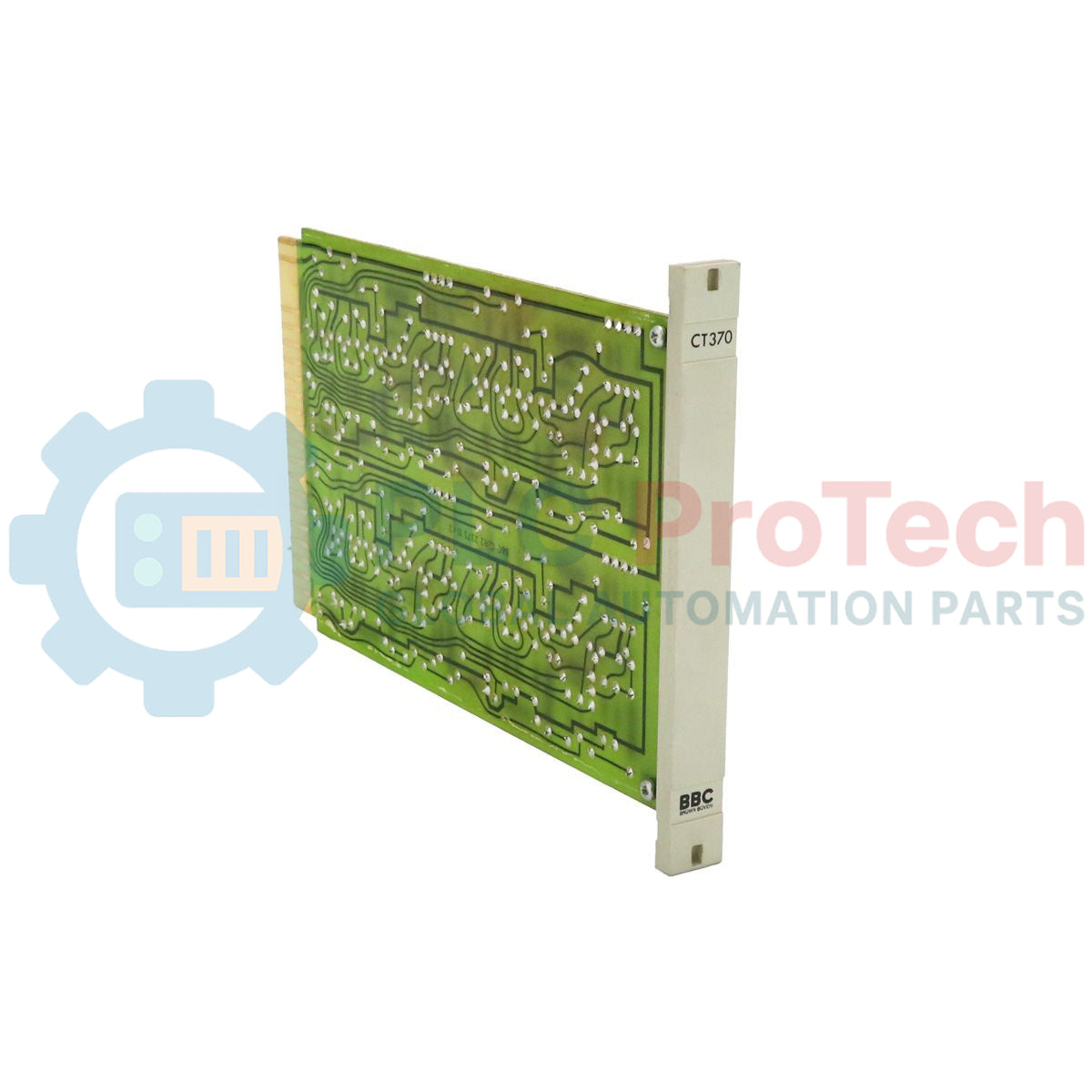

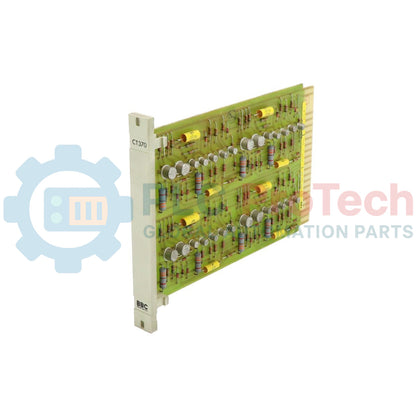

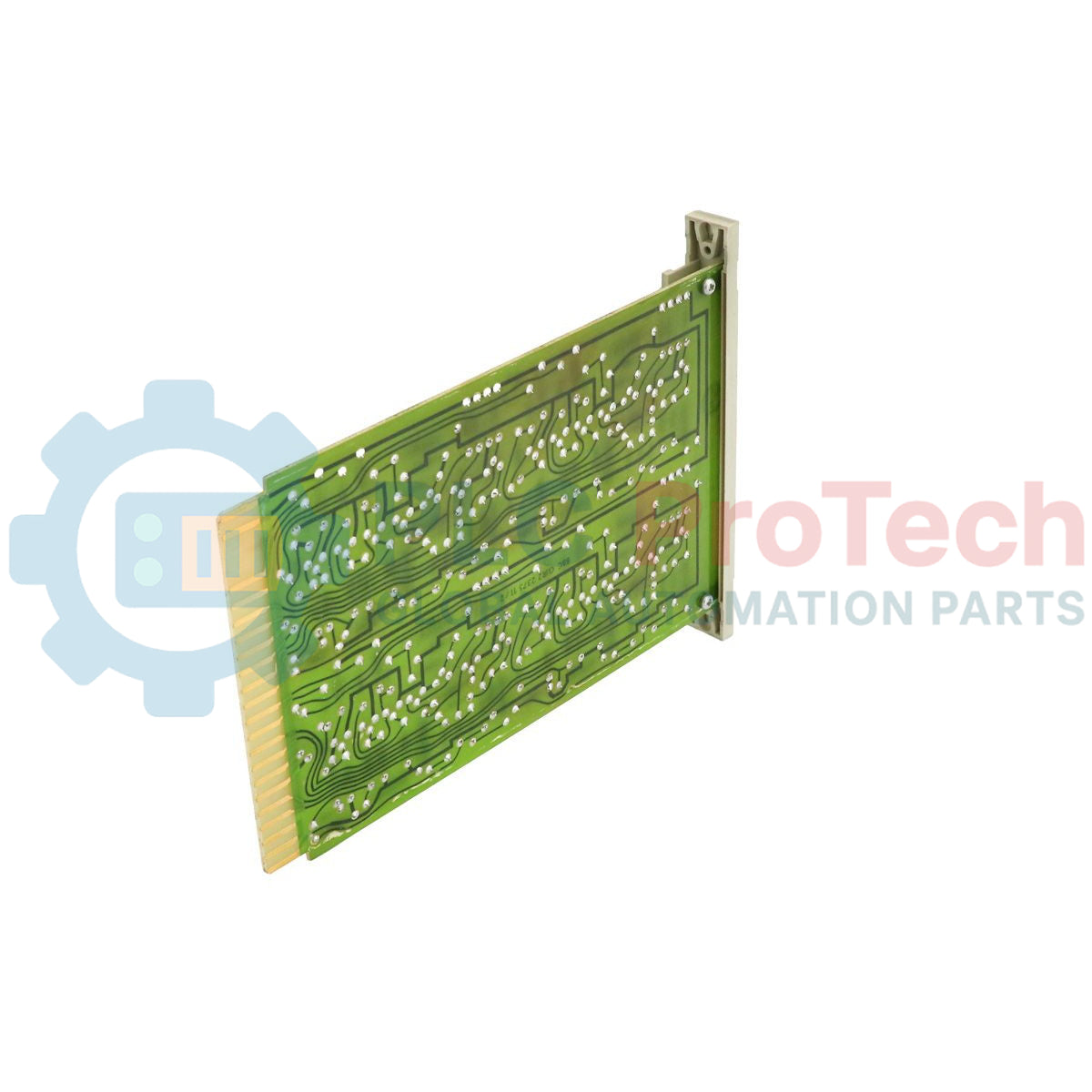

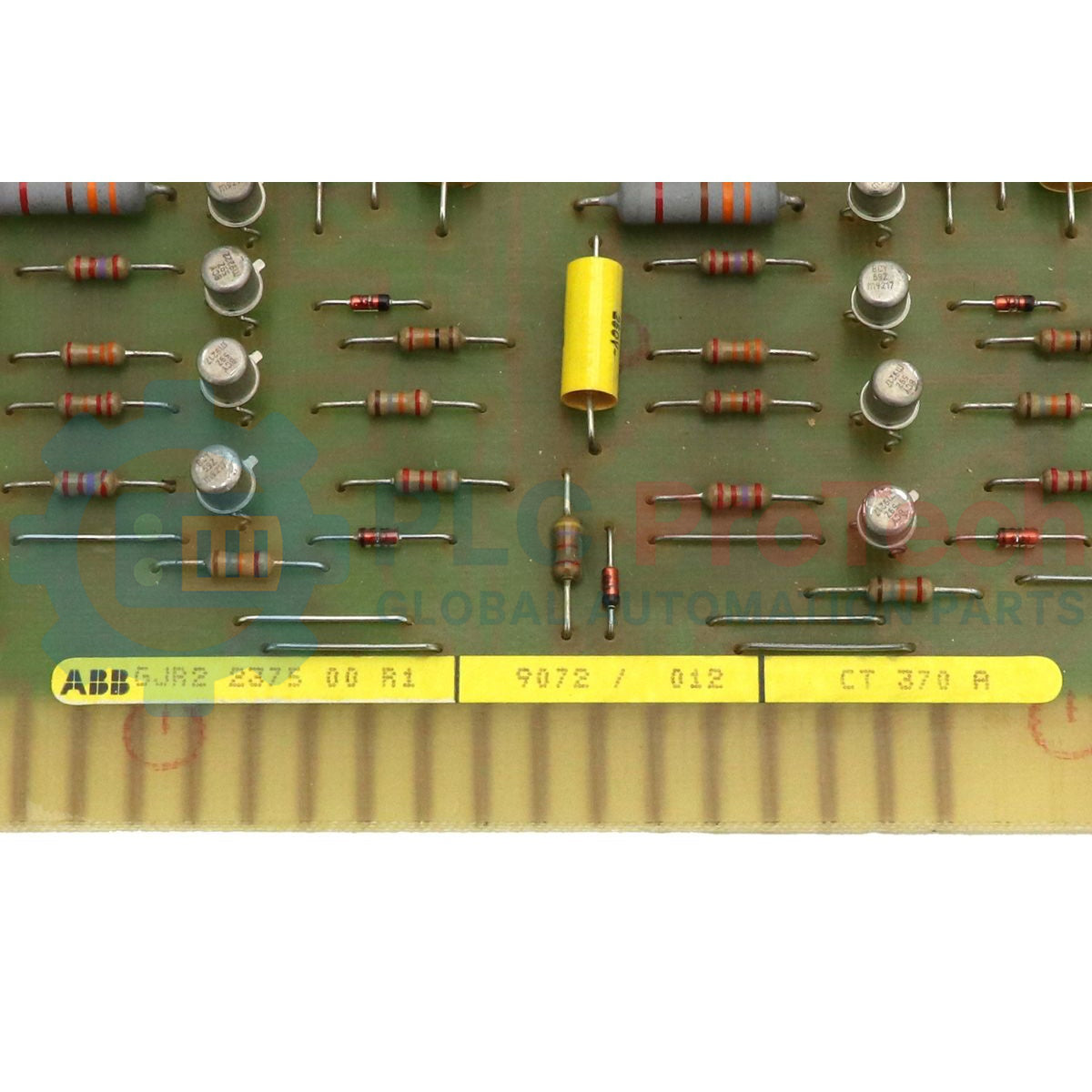

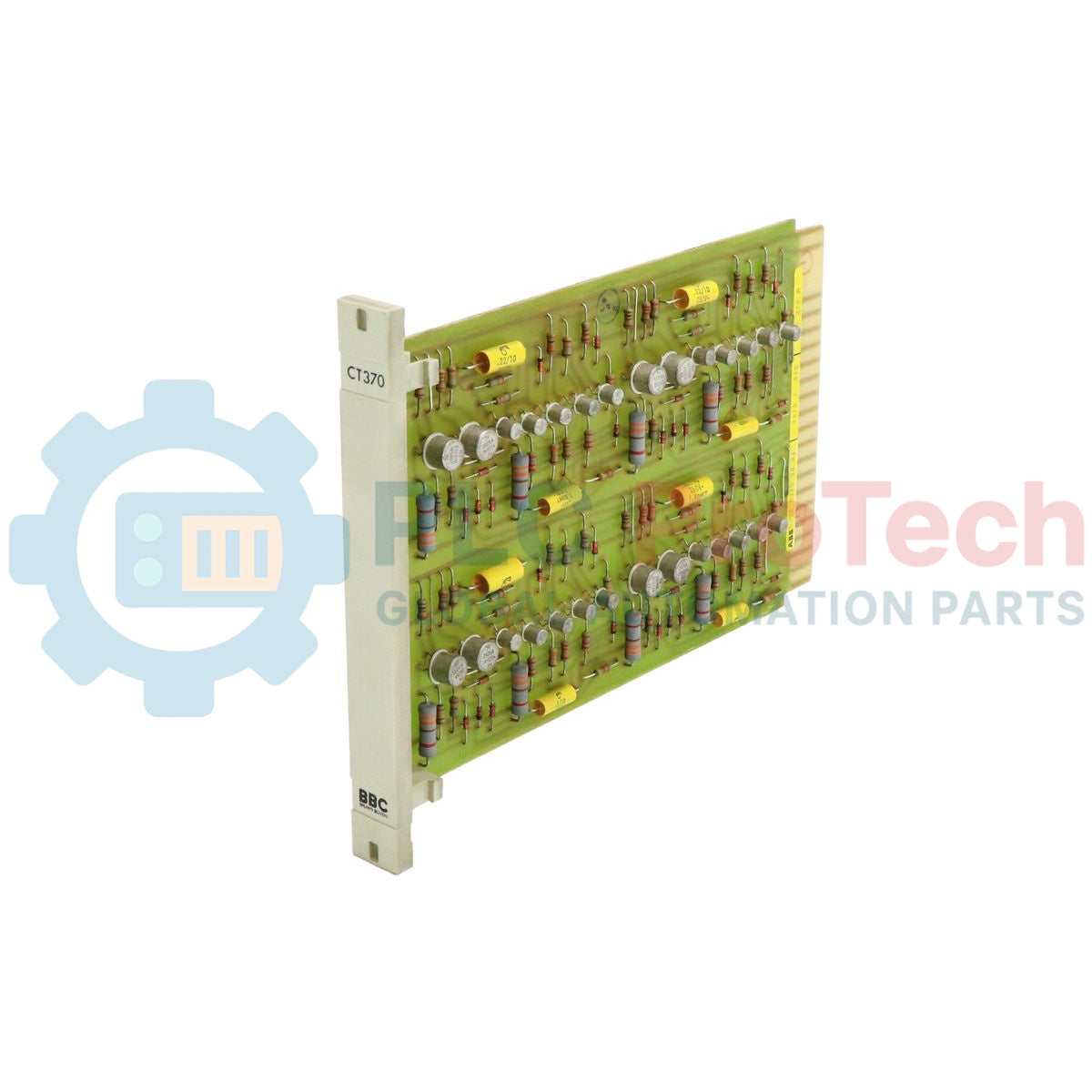

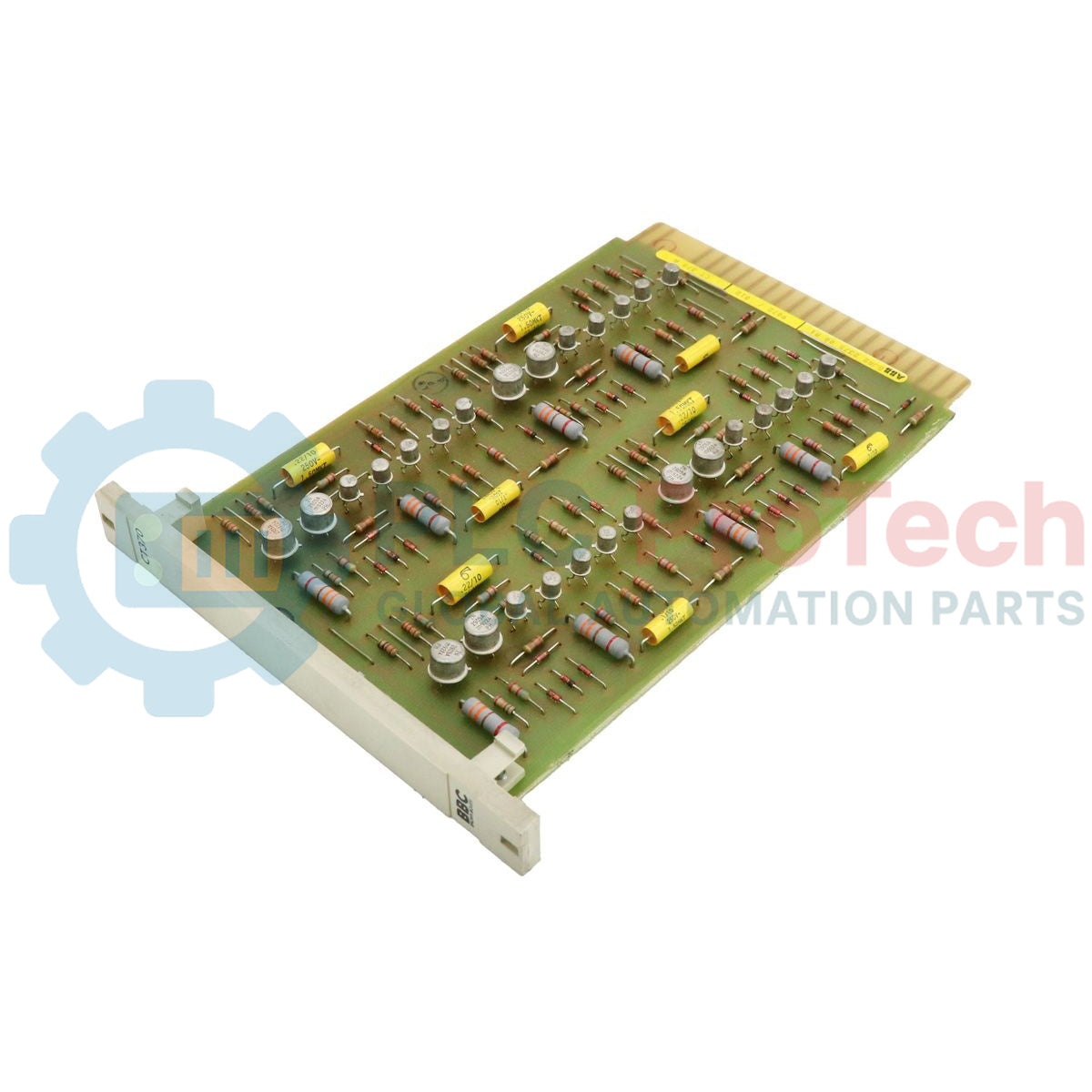

Placa de circuito impresso ABB GJR2237500R1 Procontrol P13 CT 370A

Descrição

Funcionando como um módulo arquitetural central em redes legadas de controle de plantas, o ABB GJR2237500R1 é uma placa de circuito impresso desenvolvida para a plataforma do sistema Procontrol P13. Este módulo, designado pelo código de engenharia CT 370A (e pela referência alternativa GJR2-237500-R1), processa caminhos de sinais críticos e a coordenação do barramento local em arquiteturas de controle de turbinas a vapor, turbinas a gás e geradores de nível industrial. Construído de acordo com rigorosos padrões de concessionárias de energia, mantém a integridade do sinal nas redes de comunicação do backplane sob condições térmicas e eletromagnéticas desafiadoras.

Recursos

• Projetado especificamente para integração física e elétrica completa ao sistema de rack ABB Procontrol P13.
• Apresenta circuitos de interface de barramento de diagnóstico de alta qualidade para garantir rápida propagação de sinais e latência mínima.
• Construção robusta em placa de circuito impresso multicamadas, projetada para suportar a dissipação contínua de calor e as vibrações mecânicas típicas de salas de turbinas.
• Conectores de borda banhados a ouro, proporcionando baixa resistência de contato e proteção contra corrosão atmosférica durante longos períodos de operação em campo.
• Design de resfriamento totalmente passivo, otimizado para correntes de convecção padrão em racks montados verticalmente.

Aplicações

• Sistemas de controle de turbinas a vapor e a gás em usinas termelétricas e nucleares.
• Retrofits de sistemas de controle distribuído (DCS) e circuitos de manutenção com redundância ativa utilizando arquiteturas Procontrol P13.
• Controles de caldeiras industriais de escala de utilidade e redes de sincronização de plantas auxiliares.

Especificações técnicas

Insights de engenharia empírica

Modelos alternativos e compatibilidade

O módulo CT 370A é altamente sensível à revisão. Ao substituir revisões mais antigas da placa GJR2-237500-R1, verifique se há jumpers ou chaves DIP configurados por hardware na superfície da placa de circuito. Certifique-se de que o endereçamento de hardware do módulo de substituição corresponda exatamente ao da placa defeituosa para manter a mesma configuração de endereçamento do slot no barramento local P13.

Armadilhas de aplicação e notas de engenharia

Como este produto faz parte de um ecossistema DCS obsoleto, os engenheiros de sistema devem monitorar o desempenho térmico localizado. Racks Procontrol antigos podem desenvolver zonas quentes se os ventiladores de resfriamento do gabinete falharem ou estiverem obstruídos. Certifique-se de que o espaçamento padrão ao redor do slot de montagem do rack CT 370A esteja livre para evitar a degradação térmica dos componentes passivos integrados envelhecidos.

Dicas de comissionamento e fiação

Sempre descarregue qualquer eletricidade estática do corpo ou das ferramentas usando uma pulseira antiestática aterrada antes de manusear este módulo. Certifique-se de que as conexões do backplane do rack estejam limpas e livres de óxidos ou detritos antes de inserir a placa. Nunca use força excessiva; o módulo deve deslizar suavemente pelos trilhos-guia correspondentes e se encaixar firmemente nos conectores do backplane.
