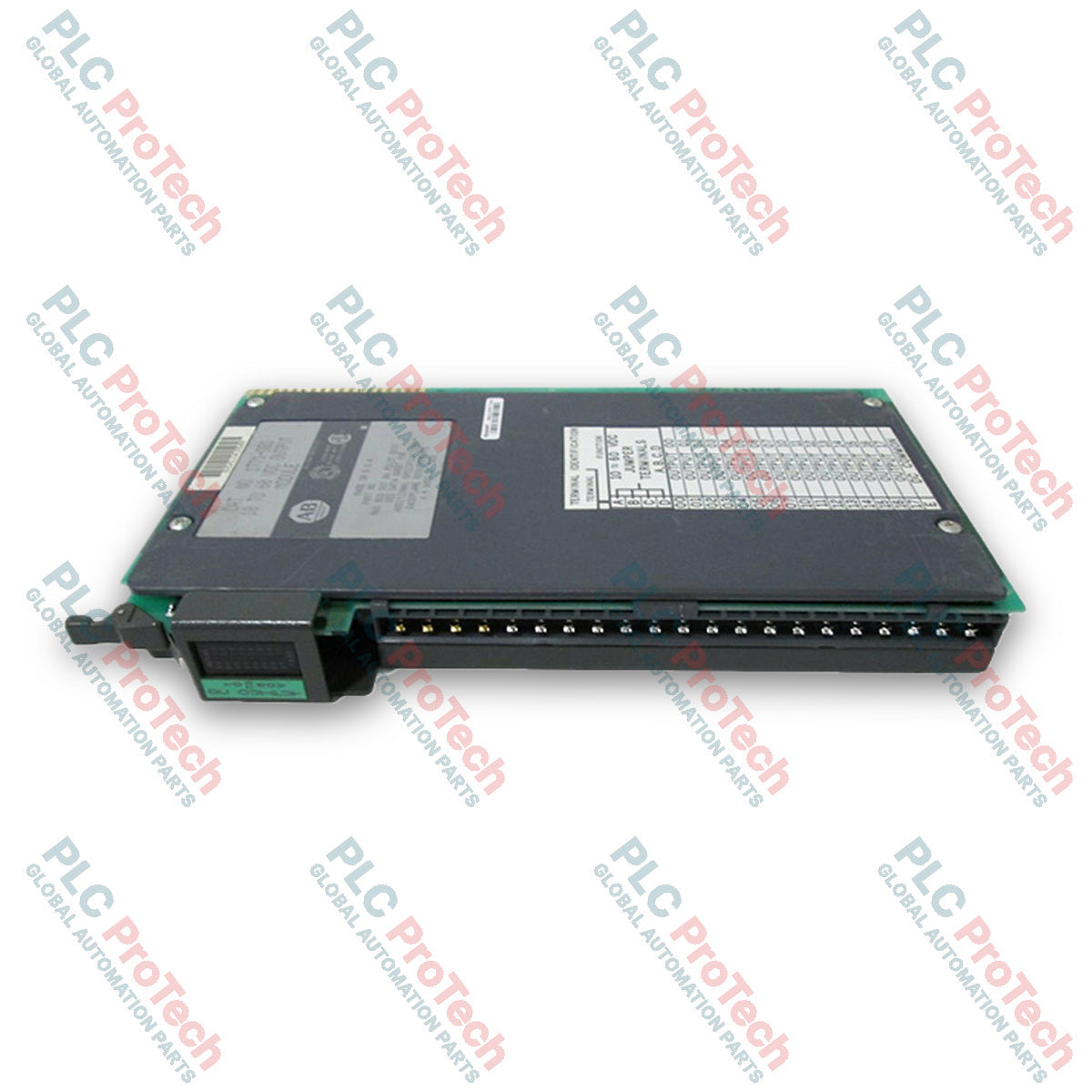

Módulo de saída CC Allen-Bradley 1771-OBD PLC-5

Descrição

O Allen-Bradley 1771-OBD é um módulo de saída CC de 16 pontos, projetado para integração na arquitetura de chassi de E/S universal Allen-Bradley PLC-5 e 1771. Este módulo digital opera em uma faixa de tensão de 10 a 60 VCC, proporcionando comutação de estado sólido confiável para dispositivos de controle industrial, como solenoides, indicadores e partidas de motores. Ele requer compatibilidade com um chassi de E/S 1771 da Série B e oferece suporte a configurações de endereçamento flexíveis, dependendo da arquitetura do sistema.

Equipado com isolamento óptico entre o lado lógico e o lado da carga, o 1771-OBD garante robusta imunidade a ruídos e proteção elétrica em ambientes industriais agressivos. Os indicadores de diagnóstico no painel frontal incluem um LED verde de status do módulo, 16 LEDs vermelhos individuais de status dos pontos para verificação direta do lado lógico e um indicador vermelho dedicado de fusível queimado, associado à proteção por fusíveis integrada. O módulo foi projetado para lidar com correntes de partida moderadas, mantendo baixas quedas de tensão no estado ligado para uma entrega de energia eficiente.

Recursos

• 16 canais de saída CC do tipo fonte, operando de 10 a 60 VCC
• Fornece até 2 A de corrente de saída contínua por ponto, com máximo de 8 A por módulo
• Suporta correntes de surto de até 4 A por saída durante 10 ms, repetíveis a cada 2 segundos
• Oferece isolamento óptico nominal de 1.500 VCA rms entre E/S e backplane
• Conta com indicadores LED abrangentes para diagnóstico da integridade do módulo, do status de cada canal e de alertas de fusível queimado
• Baixa queda de tensão no estado ligado, de no máximo 0,3 V a 2 A, para maior eficiência térmica e elétrica

Aplicações

• Acionamento direto de luzes-piloto, relés de controle e atuadores de estado sólido em arquiteturas PLC-5
• Comutação de cargas CC indutivas e resistivas em skids de fabricação e controle de processos
• Interface com módulos de entrada 1771 complementares que exigem referências comuns CC compartilhadas
• Expansão da capacidade de saída discreta em configurações legadas de chassi de E/S universal 1771

Especificações técnicas

Conformidade e certificações

• Equipamento de controle industrial listado pela UL
• Certificado pela CSA
• Em conformidade com a CE para as diretivas aplicáveis
• Com marcação C-Tick
