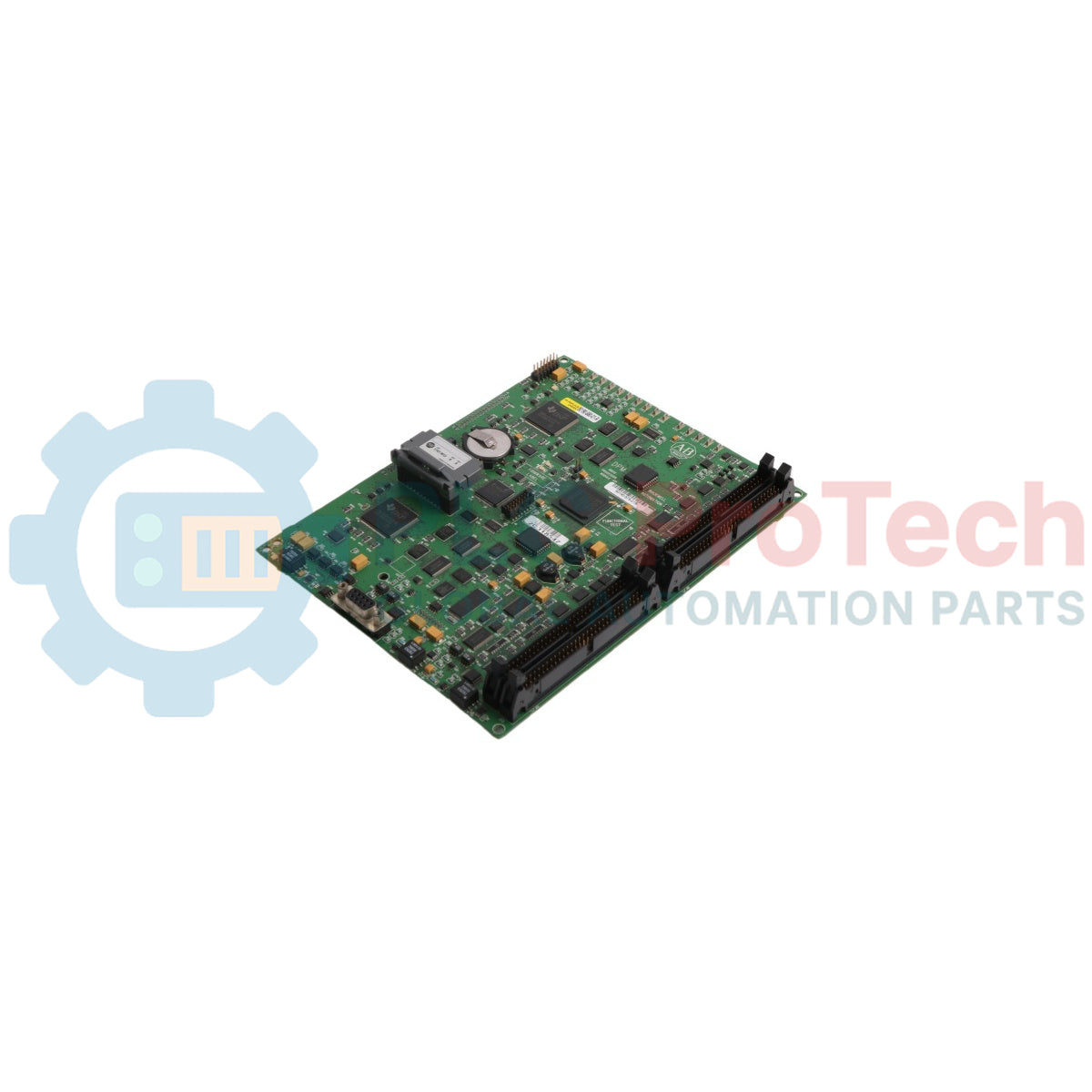

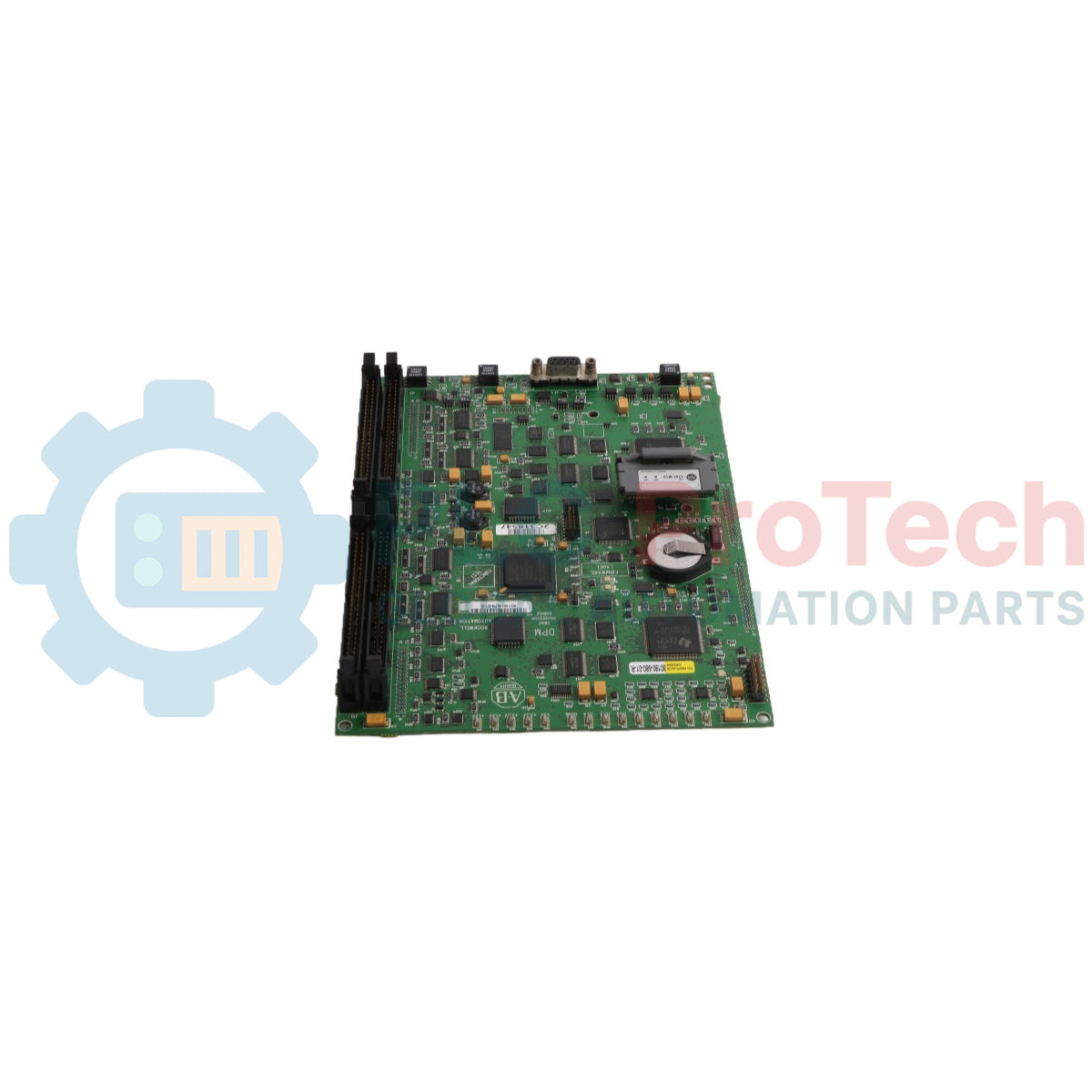

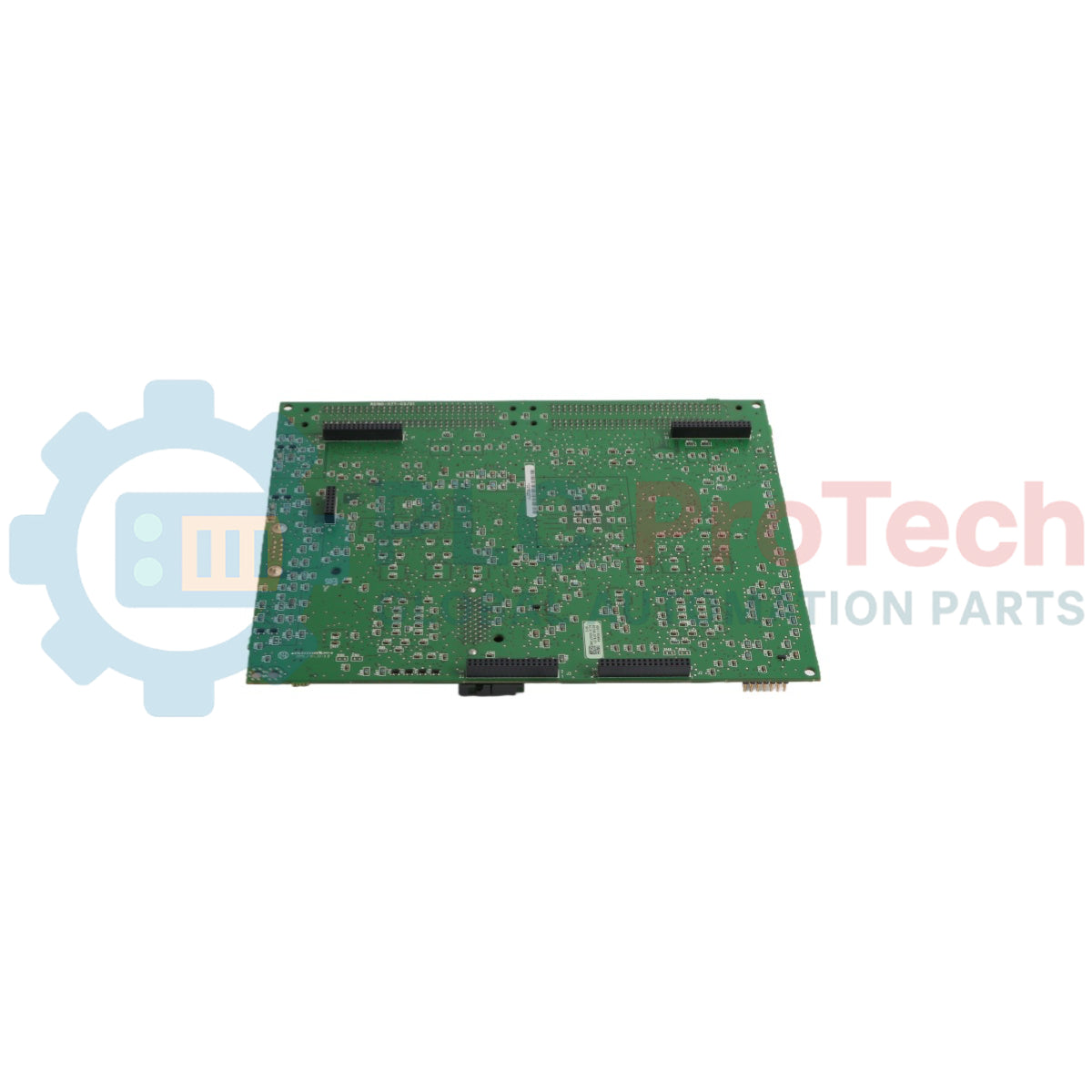

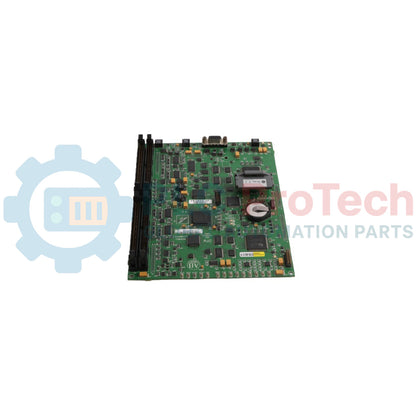

Conjunto da placa do módulo processador de inversor PowerFlex 7000 Allen-Bradley 80190-580-01-R

Descrição

O Allen-Bradley 80190-580-01-R é um conjunto de placa do Módulo Processador do Drive do Cliente (DPM) projetado para integração aos inversores de frequência de média tensão PowerFlex 7000. Esse componente da camada de controle atua como uma unidade computacional central na arquitetura do drive, regulando processos internos e fazendo a interface direta entre o processador central e as redes externas do cliente. A placa executa operações de processamento que sincronizam os comandos de controle com os estágios de potência de saída do drive. Operando em conformidade com a estrutura do Inversor com Fonte de Corrente (CSI), coordena a transmissão de sinais para os mecanismos de disparo dos Tiristores Comutados por Gate Simétrico (SGCT), enquanto coleta continuamente diagnósticos do sistema para evitar danos ao hardware.

Recursos

• Processamento pelo Processador do Drive: Sincroniza os comandos de operação do cliente com os módulos de conversão de potência de alta tensão.
• Compatibilidade com a Topologia CSI: Conecta-se perfeitamente aos circuitos de lógica de acionamento dos SGCT e às placas de controle associadas do drive.
• Diagnósticos Integrados do Drive: Fornece monitoramento de parâmetros em tempo real para detectar condições de falha e proteger os circuitos de acionamento industriais.

Aplicações

• Processamento do controle do drive em inversores CA de média tensão PowerFlex 7000 (arquiteturas da Série A).
• Circuitos de controle de disparo dos gates e comunicações com as redes do cliente.
• Infraestrutura de controle de motores industriais de alta capacidade.

Especificações técnicas

Diretrizes de instalação

• Diagnóstico do acionamento: Realize uma verificação do circuito de potência e das resistências SGCT relacionadas antes da montagem. Unidades de comutação degradadas ainda podem apresentar valores de isolamento na faixa de quilo-ohms, em vez de um curto-circuito direto.
• Verificação da fonte de alimentação: Confirme se as fontes de alimentação integradas dos drivers de gate (IGDPS), que fornecem circuitos de 20V DC e 56V DC, estão totalmente estabilizadas e ativas sob os perfis de carga operacional.
• Integridade dos sinais: Inspecione todos os caminhos físicos de interface, garantindo que os cabos de fita mecânicos, as conexões de fibra óptica e os conectores de alimentação entre placas estejam livres de partículas e firmemente encaixados.
• Precauções contra descarga eletrostática: Procedimentos padrão de manuseio em sala limpa industrial e pulseiras de ESD devidamente aterradas devem ser utilizados durante toda a instalação do conjunto para evitar danos à lógica interna.
