Descrição

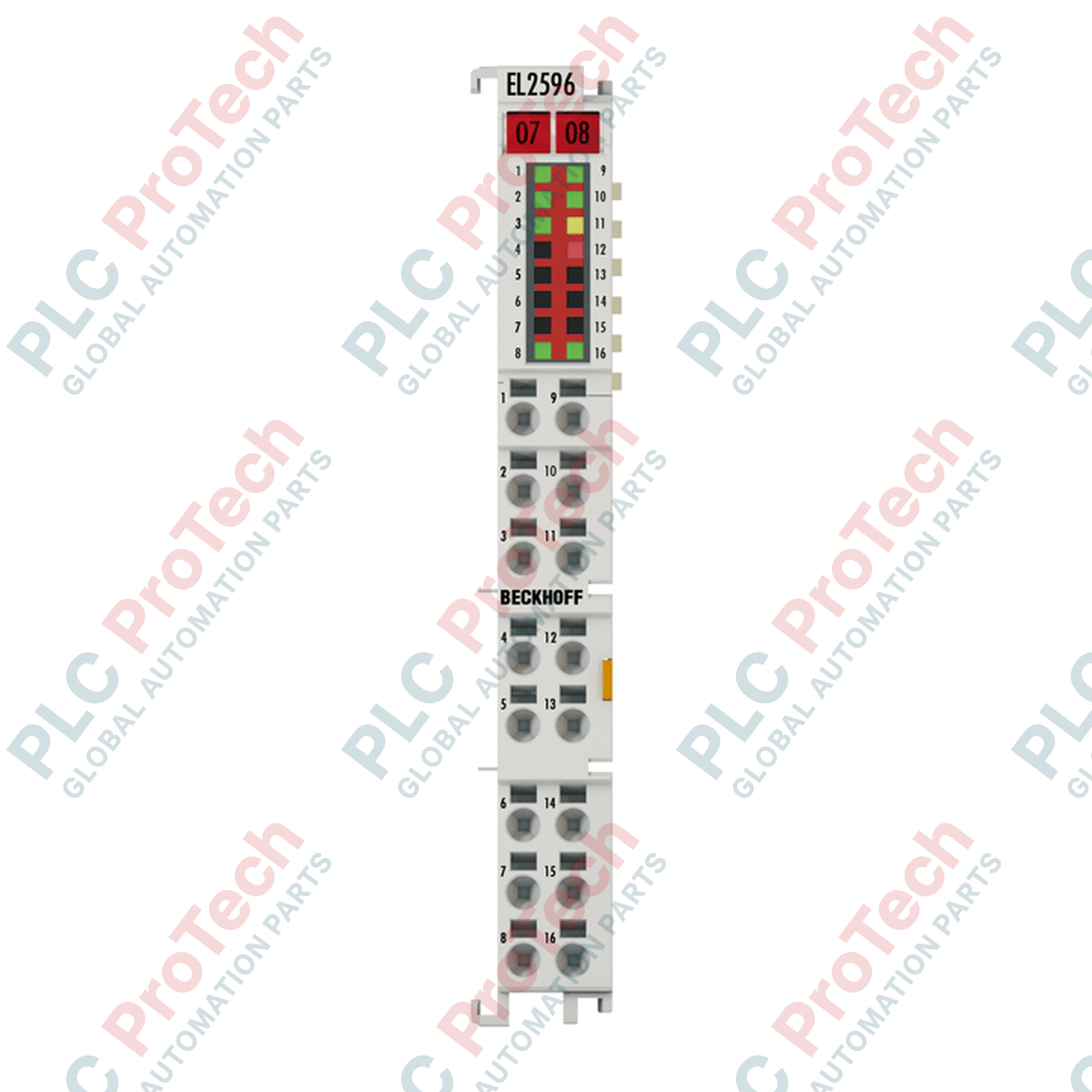

Oferecendo controle direto de corrente e temporização precisa dos pulsos para sistemas industriais de visão computacional de alta velocidade, o Beckhoff EL2596-0010 é um terminal EtherCAT altamente especializado, desenvolvido para o controle da iluminação LED. Este módulo de alta densidade opera com até 48 V DC e fornece até 3 A em modo pulsado, permitindo a sincronização direta com câmeras industriais. Com o uso dos Distributed Clocks, o terminal alcança precisão de disparo e sincronização inferior a 1 microssegundo, sendo ideal para linhas de inspeção de alta velocidade. Ele é compatível com vários modos de operação, incluindo tensão constante, corrente constante e modulação por largura de pulso (PWM), além de entradas e saídas de disparo integradas que simplificam a conexão entre câmera e iluminação, sem atrasos causados por controladores externos.
Recursos
-
Saída LED de 1 canal: Oferece controle flexível da iluminação em modos contínuo ou pulsado de alta intensidade.
-
Sincronização integrada: Os Distributed Clocks integrados oferecem precisão de sincronização inferior a 1 microssegundo.
-
Modos de controle flexíveis: Configurável via CoE (CoE - CAN over EtherCAT) para operação com corrente constante, tensão constante ou PWM de alta frequência.
-
Acionamento direto da câmera: Conta com 1 entrada de disparo com isolamento elétrico (da câmera) e 1 saída de disparo com isolamento elétrico (para a câmera), eliminando a necessidade de estágios de atraso externos.
-
Carcaça HD compacta: Invólucro de policarbonato de alta densidade com 12 mm de largura e LEDs de sinalização integrados para diagnóstico do estado dos canais.
-
Diagnóstico em tempo real: Amplos parâmetros de monitoramento e diagnóstico disponíveis via EtherCAT, que verificam limites de tensão, circuitos abertos e falhas por sobretemperatura.
Aplicações
- Sistemas industriais de visão computacional de alta velocidade
- Unidades de inspeção óptica automatizada (AOI)
- Digitalização de wafers na fabricação de semicondutores
- Controle de iluminação LED RGB e de ânodo comum
- Estações sincronizadas de inspeção por câmera multiangular
Especificações técnicas
| Parâmetro |
Valor da especificação |
| Fabricante |
Beckhoff |
| Número do modelo |
EL2596-0010 |
| Tipo de saída |
Saída LED de 1 canal |
| Tecnologia de conexão |
2 fios |
| Faixa de tensão de entrada |
48 V DC (-15% / +20%) |
| Faixa de tensão de saída |
0 a (tensão de entrada - 2 V) |
| Corrente máxima de saída (contínua) |
0 a 1,2 A |
| Corrente máxima de saída (modo pulsado) |
0 a 3 A (dependendo da tensão de saída e do ciclo de trabalho) |
| Relógios distribuídos (DC) |
Sim, precisão inferior a 1 microssegundo |
| Tempos de comutação |
TON típico: menos de 1 us, TOFF: menos de 1 us |
| Faixa de duração do pulso |
25 microssegundos a 10 segundos |
| Saída de disparo (para a câmera) |
1 eletricamente isolada, máx. 10 mA push-pull, 10 a 24 V DC |
| Entrada de disparo (da câmera) |
1 eletricamente isolada, típica de 3 mA, 4 a 24 V DC |
| Consumo de corrente do E-bus |
265 mA típico |
| Corrente de carga do contato de potência |
Máx. 10 A |
| Isolamento elétrico |
500 V (E-bus / potencial de campo) |
| Grau de proteção |
IP20 |
| Temperatura de operação / armazenamento |
0 a +55 degC / -25 a +85 degC |
| Material |
Policarbonato |
| Dimensões (W x A x P) |
12 mm x 100 mm x 68 mm |
| Peso líquido da unidade |
55 g |
| Peso de envio (calculado) |
2,0 kg (incluindo embalagem segura para exportação) |
Terminais de fiação e conexão
| Tipo de condutor |
Seção transversal (métrica) |
Seção transversal (AWG) |
| Fio sólido (s) |
0,08 a 1,5 mm² |
AWG 28 a 16 |
| Fio trançado (st) |
0,25 a 1,5 mm² |
AWG 22 a 16 |
| Flexível com terminal tubular (f) |
0,14 a 0,75 mm² |
AWG 26 a 19 |
| Comprimento de decapagem |
8 a 9 mm |
Conhecimentos empíricos de engenharia
Modelos alternativos e compatibilidade
O EL2596-0010 opera em redes EtherCAT padrão e requer um acoplador Beckhoff compatível (como EK1100 ou EK1200) ou um PC embarcado. Ao migrar de placas de saída analógica legadas ou módulos PWM usados para dimerização de luz (como o EL2502), o EL2596-0010 oferece tempos de resposta muito superiores e linhas de disparo de câmera dedicadas por hardware, tornando desnecessários os geradores de pulso externos. Certifique-se de que sua versão do TwinCAT esteja atualizada (recomenda-se TwinCAT 3.1 ou superior) para aproveitar plenamente os arquivos de descrição de dispositivo XML para as configurações CoE.
Armadilhas de aplicação e notas de engenharia
Embora o módulo possa fornecer até 3 A no modo pulsado, os engenheiros devem calcular cuidadosamente o perfil térmico e o ciclo de trabalho. Exceder o ciclo de trabalho máximo permitido com correntes elevadas pode causar falhas de desligamento térmico. Ao configurar a saída do LED, verifique se a fonte de iluminação requer corrente constante ou tensão constante; selecionar o modo incorreto no diretório CoE pode sobrecarregar e danificar matrizes de LEDs sensíveis. Além disso, ao conduzir correntes contínuas de 10 A pelos contatos de alimentação, garanta ventilação adequada dentro do gabinete.
Dicas de comissionamento e cabeamento
Para evitar que o ruído EMI de alta frequência interfira nos sinais de disparo da câmera, use sempre cabos de par trançado blindado (STP) nos circuitos de entrada e saída do disparo. Se estiver operando na frequência máxima, mantenha o cabo até o disparador da câmera com menos de 10 metros. Ao conectar condutores sólidos ou flexíveis aos terminais de alta densidade com conexão push-in, use uma chave de fenda específica para terminais, de ponta chata, para pressionar suavemente o mecanismo da mola. Isso evita danos ao conjunto interno de fixação.
Diretrizes de instalação
AVISO CRÍTICO: Certifique-se de que todo o gabinete de controle e todas as fontes de alimentação de campo que alimentam o segmento de terminais EtherCAT estejam completamente desenergizados antes de montar, remover ou conectar os fios do EL2596-0010. A troca de módulos com o sistema energizado ou a conexão dos fios à entrada de 48 V CC com o sistema ligado pode causar arcos elétricos destrutivos, danos irreparáveis ao módulo ou falha imediata do hardware.
1
Monte o terminal em um trilho DIN de 35 mm conforme a norma EN 60715. Alinhe a conexão lateral de encaixe com ranhura e lingueta e empurre com firmeza até que o mecanismo de trava se encaixe com segurança.
2
Estabeleça as conexões do E-bus deslizando o módulo horizontalmente contra o terminal EtherCAT adjacente até que os contatos se encaixem por completo.
3
Conecte a fonte de alimentação de campo de 48 V CC às entradas dos terminais, respeitando as tolerâncias da tensão nominal (-15% / +20%).
4
Conecte as linhas de saída do LED e as linhas de disparo da câmera usando os comprimentos de decapagem corretos (8 a 9 mm) e terminações de blindagem para evitar o acoplamento eletromagnético.
