Terminal EtherCAT BECKHOFF EL3144

Descrição

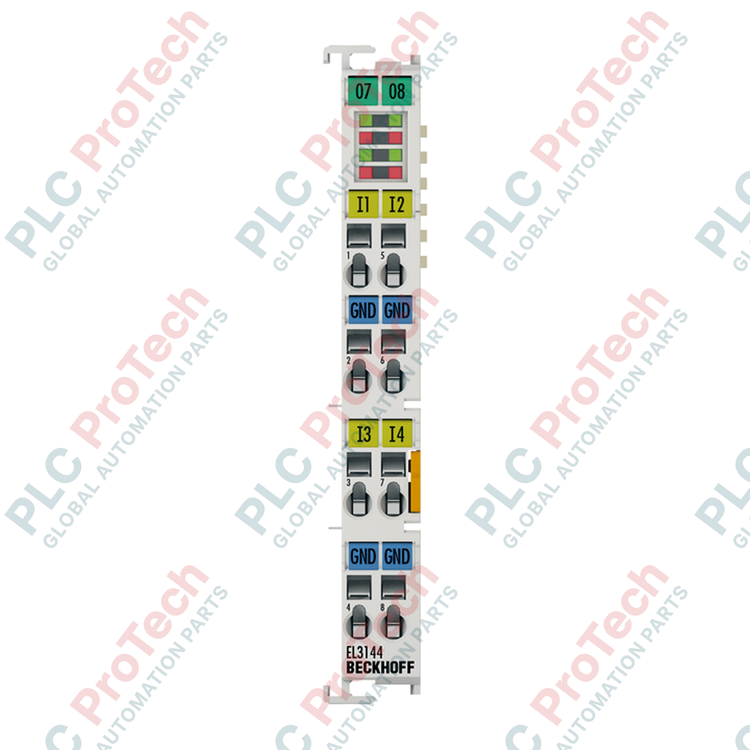

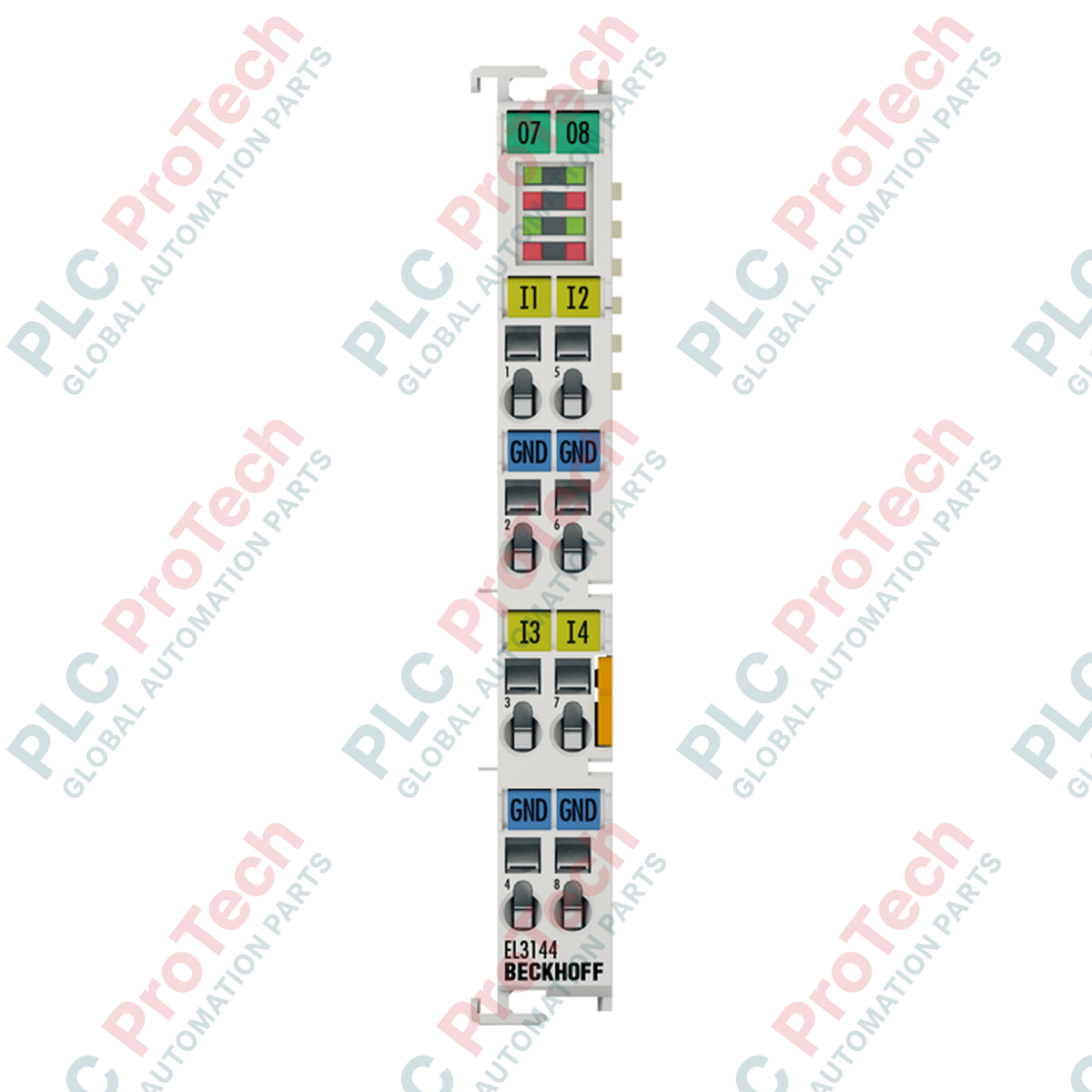

O BECKHOFF EL3144 é um Terminal EtherCAT de entrada analógica de 4 canais, projetado para adquirir e processar sinais de corrente na faixa de 0 a 20 mA. Operando com tecnologia de extremidade única, este módulo oferece medição de alta resolução de 16 bits para tarefas industriais exigentes de controle e instrumentação.

Como parte do sistema modular de E/S BECKHOFF, o EL3144 integra-se a redes EtherCAT, proporcionando conversão rápida de sinais em aproximadamente 40 µs. A integração do Distributed Clocks (DC) permite medições sincronizadas de alta precisão em configurações complexas, tornando-o ideal para aplicações de controle sincronizado.

Instalado em um gabinete compacto de terminal de 12 mm, o dispositivo apresenta isolamento elétrico de 500 V entre o E-bus e os canais de sinal. Esse isolamento protege o sistema de controle contra interferências eletromagnéticas e ruídos elétricos comuns em ambientes de campo.

Recursos

• Quatro entradas analógicas de extremidade única configuradas para loops de corrente de 0 a 20 mA
• Alta resolução de medição de 16 bits para representação precisa do sinal
• Tempo de conversão rápido de aproximadamente 40 µs
• Suporte a Distributed Clocks (DC) com precisão de sincronização inferior a 1 µs
• Filtro de entrada integrado de 5 kHz com frequência limite para suprimir ruídos de alta frequência
• Gabinete compacto de 12 mm, compatível com montagem em trilho DIN, com LEDs padrão de indicação de status
• Isolamento elétrico de 500 V (E-bus para tensão do sinal) para maior confiabilidade em campo

Aplicações

• Sistemas de medição de processos e monitoramento contínuo
• Interface com sensores industriais de corrente, incluindo medidores de vazão e transmissores de pressão
• Sistemas de controle com realimentação em malha fechada para automação de máquinas
• Configurações de aquisição de dados analógicos multicanal e alta velocidade

Especificações técnicas

Especificações gerais

Desempenho e processamento de sinais

Especificações elétricas

Características físicas e mecânicas

Ambiental e conformidade

Diretrizes de instalação

1. Certifique-se de que todo o sistema de automação e os contatos de alimentação estejam totalmente desenergizados antes de montar ou remover qualquer módulo.
2. Inspecione o terminal quanto a danos físicos ou detritos antes da montagem no trilho de fixação.
3. Monte o módulo em um trilho DIN padrão de 35 mm (EN 60715), fixando o mecanismo de trava e garantindo a integridade da conexão padrão de encaixe e chaveamento com as unidades adjacentes.
4. Verifique se os contatos E-bus estão corretamente alinhados com os terminais adjacentes para manter a continuidade elétrica adequada.
5. Desencape os cabos de campo no comprimento recomendado de 8 a 9 mm. Insira os condutores nas conexões dos terminais acionando o mecanismo de mola com uma chave de fenda adequada.
6. Aterre e blinde adequadamente os sinais de loop de corrente para minimizar a influência do ruído industrial nas medições analógicas.
7. Reenergize o sistema e execute as etapas de configuração pelo TwinCAT para mapear a imagem do processo e verificar o funcionamento dos canais.
