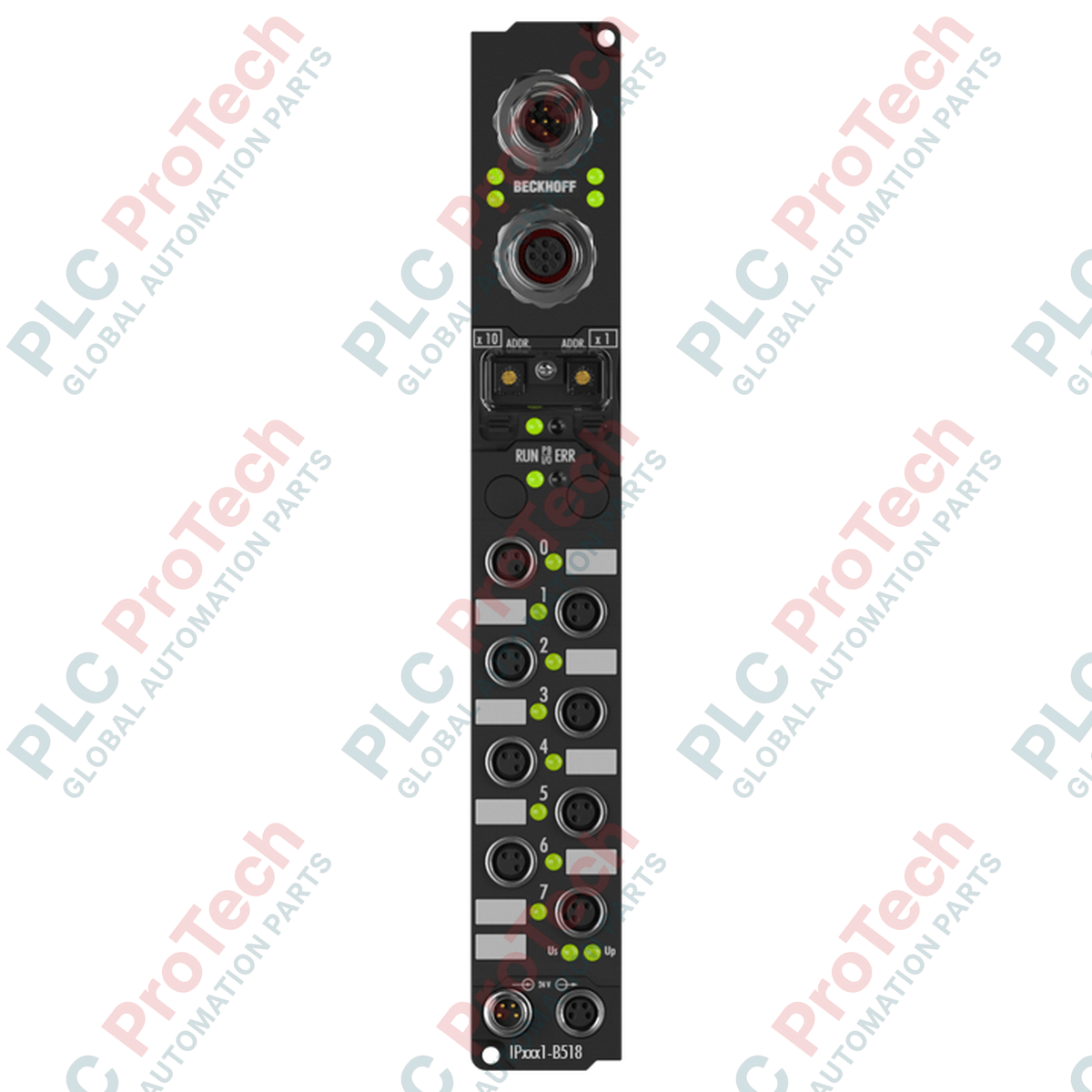

Caixa Fieldbus BECKHOFF IP2331-B518

Descrição

O BECKHOFF IP2331-B518 é um CANopen Fieldbus Box de alto desempenho, projetado para atuar como uma interface de comunicação direta entre redes CANopen e módulos de extensão IP-Link descentralizados. Esse módulo permite a montagem diretamente no campo, sem a necessidade de um gabinete de proteção, simplificando as arquiteturas de controle descentralizado de máquinas.

O dispositivo gerencia a comunicação da rede com eficiência, suportando até 16 objetos de dados de processo (PDOs) de envio e 16 de recebimento, além de recursos de rede padrão, como monitoramento de vida, monitoramento de nós, objetos de emergência e mapeamento de variáveis. A comunicação ocorre por meio de uma camada física robusta, utilizando conexões M12 integradas que permitem a expansão e a integração simples da rede.

Projetado para ambientes agressivos, o BECKHOFF IP2331-B518 oferece proteção IP65/66/67 e isolamento elétrico de até 500 V entre a tensão de controle e a rede fieldbus. Seu design robusto garante operação confiável diretamente nas máquinas, reduzindo a necessidade de cabeamento e o tempo de comissionamento.

Recursos

• Integração direta com redes CANopen, com detecção automática da taxa de transmissão de 10 kbaud a 1 Mbaud.
• Suporta até 16 objetos de dados de processo (PDOs) de envio e 16 de recebimento para um feedback abrangente do sistema.
• Interface IP-Link integrada para conexão com diversos módulos de E/S de extensão.
• Sistema de conexão M12 padrão com conector T integrado para simplificar a conexão em série da rede.
• Funções de diagnóstico, incluindo monitoramento de vida, monitoramento de nós e gerenciamento de objetos de emergência.
• Gabinete robusto com classificação IP65/66/67 para proteção contra umidade, poeira e estresse mecânico.

Aplicações

• Instalação descentralizada sem gabinete em máquinas e linhas de produção.
• Topologias de automação CANopen distribuídas que exigem aquisição de sinais localizada.
• Aplicações em ambientes agressivos sujeitos à umidade, lavagens ou altos níveis de poeira.
• Layouts de máquinas modulares que utilizam configurações de expansão IP-Link.

Especificações técnicas

Geral

Fieldbus e comunicação

Elétrica

Mecânica e ambiental

Conexões / interfaces

Diretrizes de instalação

1. Verifique se a configuração de hardware do BECKHOFF IP2331-B518 corresponde às especificações de projeto da sua rede CANopen.
2. Certifique-se de que todas as fontes de alimentação principais estejam desconectadas e bloqueadas antes de iniciar a montagem ou a fiação.
3. Fixe o módulo com segurança a uma superfície rígida da máquina usando os orifícios de montagem integrados. Certifique-se de que a posição de montagem permita o roteamento fácil e minimize a tensão nos cabos.
4. Conecte as linhas da rede CANopen usando cabos M12 blindados de grau industrial.
5. Conecte a tensão de controle de 24 V DC à conexão de alimentação M8 de 4 pinos, observando os procedimentos corretos de polaridade e aterramento.
6. Conecte os módulos de expansão IP-Link necessários às portas designadas, fixando corretamente os conectores ópticos.
7. Ligue a alimentação e inspecione os indicadores LED de diagnóstico para verificar a comunicação ativa e a integridade da alimentação.

Recomendações de configuração e substituição

• Os parâmetros de rede e o mapeamento de SDO podem ser configurados usando o conjunto de software BECKHOFF KS2000 ou por meio do PLC do sistema principal.
• Ao substituir um módulo existente, registre as configurações físicas de endereço do nó e certifique-se de que parâmetros idênticos de alocação de PDO sejam baixados para a nova unidade, a fim de evitar incompatibilidades funcionais.
