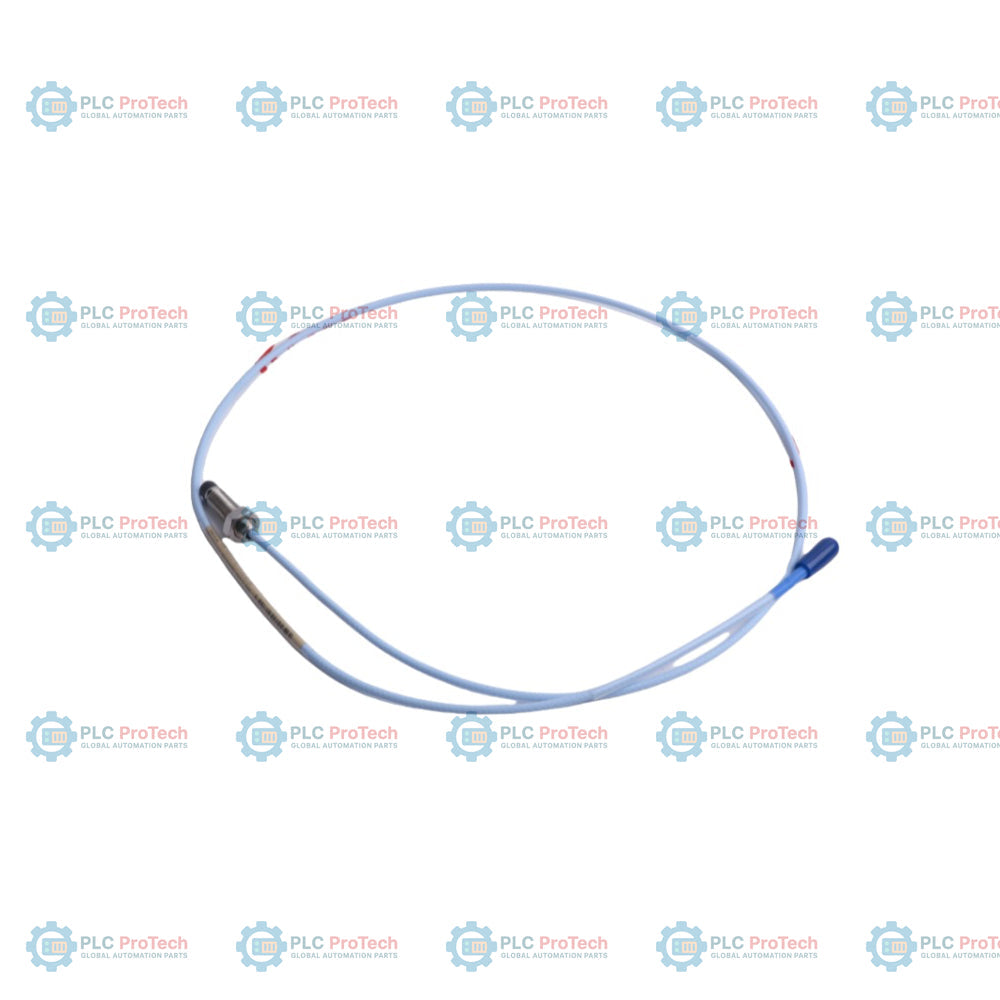

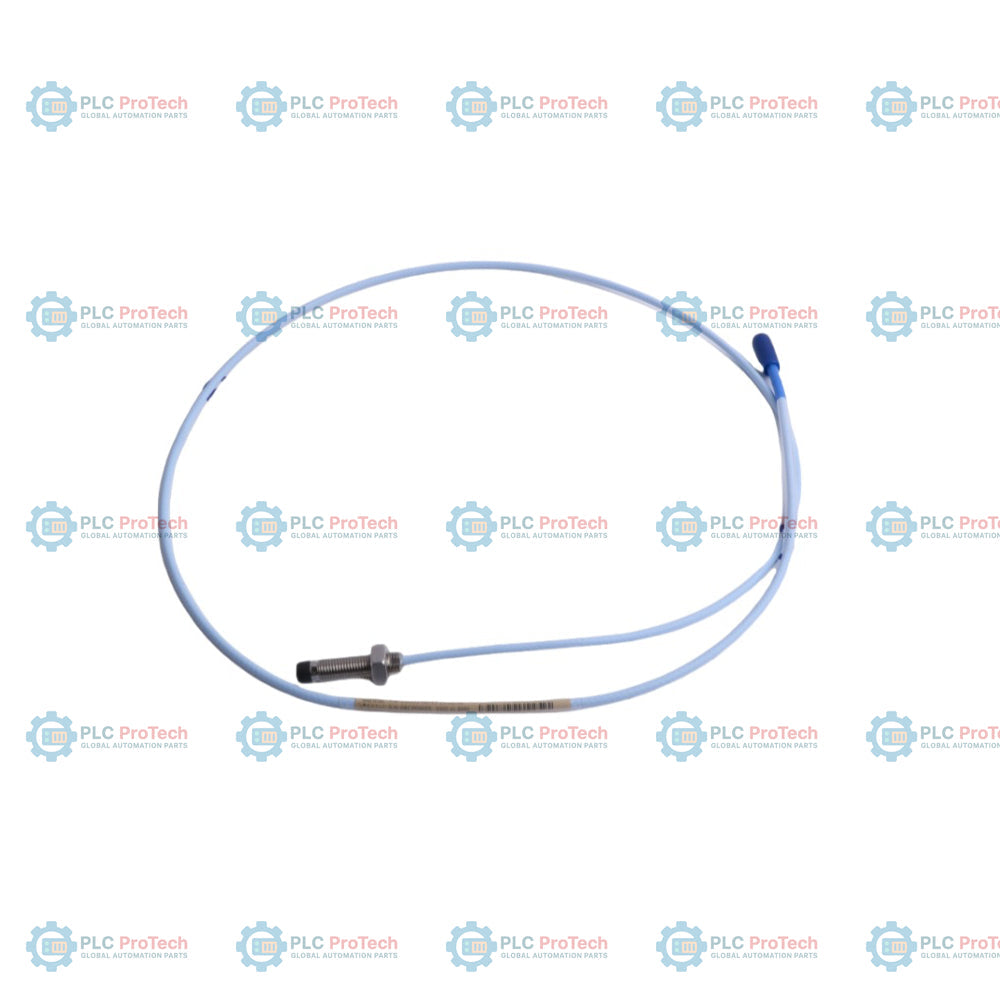

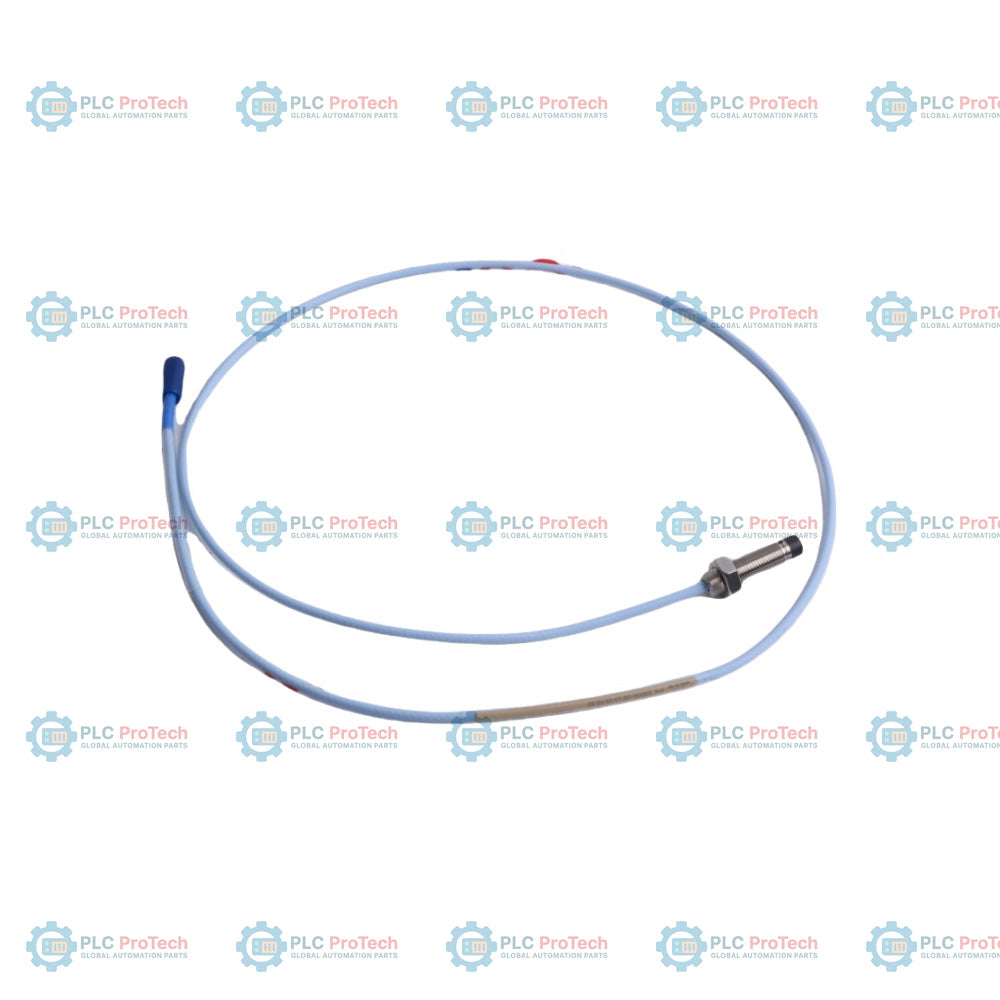

Sonda de proximidade Bently Nevada 330101-00-13-15-02-05 3300 XL de 8 mm

Descrição

O Bently Nevada 330101-00-13-15-02-05 é uma sonda de proximidade de 8 mm sem armadura, configurada especificamente com rosca 3/8-24 UNF, comprimento sem rosca de 0,0 polegada e comprimento total compacto do corpo de 1,3 polegada. Essa configuração específica apresenta comprimento total de 1,5 metro (4,9 pés) e é terminada com um conector coaxial miniatura ClickLoc (sem protetor de conector), utilizando cabo triaxial padrão. Ela conta com aprovações CSA, ATEX e IECEx para instalação em ambientes perigosos, diferenciando-se das configurações não certificadas (-00) e das versões com armadura protetora, roscas métricas ou opções de comprimento alternativas.

Operando com base no princípio das correntes parasitas, a sonda mede valores estáticos (posição) e dinâmicos (vibração) sem contato. Ela fornece dados de deslocamento de alta precisão medindo a distância entre a ponta da sonda e qualquer alvo condutivo observado, como aço AISI 4140. Ela funciona como parte de um circuito de proteção de máquinas 3300 XL, fazendo interface com um sensor Proximitor 3300 XL, como os da série 330180, e um cabo de extensão padrão, que então transmite o sinal analógico para sistemas de monitoramento em rack 3500 ou outras plataformas de controle industrial compatíveis. O design sem armadura é ideal para carcaças de mancais e máquinas compactas, nas quais há espaço livre para roteamento e não é necessária proteção secundária contra abrasão.

Características

• Sonda de proximidade com ponta de 8 mm, projetada para medições de deslocamento por correntes parasitas, sem contato e de alta resolução.
• Corpo roscado 3/8-24 UNF sem armadura, adequado para instalações de montagem padrão.
• Comprimento sem rosca de 0,0 polegada e comprimento total do corpo de 1,3 polegada para montagem de sensores de baixo perfil e curto alcance.
• Cabo triaxial padrão integrado de 1,5 metro (4,9 pés), terminado com um conector coaxial miniatura ClickLoc banhado a ouro.
• O método de moldagem patenteado TipLoc proporciona uma união robusta entre a ponta de sulfeto de polifenileno (PPS) e o corpo de aço inoxidável.
• O design patenteado CableLoc proporciona resistência à tração de até 330 N (75 lbf) entre o cabo da sonda e o corpo da sonda.
• Altamente intercambiável com outros componentes do sistema 3300 XL, sem exigir calibração manual ou correspondência em bancada.
• Totalmente compatível com sensores Proximitor 3300 XL e cabos de extensão 3300 XL padrão.
• Certificado por órgãos reguladores (Opção 05), com aprovações CSA, ATEX e IECEx para áreas classificadas.

Aplicações

• Monitoramento do deslocamento e da vibração de máquinas com mancais de filme fluido.
• Medição da vibração do eixo de turbinas a vapor e a gás.
• Monitoramento da posição axial e do deslocamento dos rotores de compressores e bombas.
• Medições de referência do Keyphasor, ângulo de fase e velocidade de rotação.
• Circuitos de proteção para máquinas rotativas de alta vibração em instalações de petróleo, gás, geração de energia e petroquímicas.

Informações para pedido

Especificações técnicas

Diretrizes de instalação

• Certifique-se de que a sonda esteja montada com a folga correta da sonda (normalmente 1.27 mm ou 50 mils para calibração padrão) em relação à superfície-alvo.
• Passe o cabo da sonda com práticas adequadas de blindagem e aterramento para evitar interferência de ruído elétrico na cadeia de proximidade.
• Respeite o torque de montagem recomendado de 7.5 N-m (66 in-lbf) nas roscas 3/8-24 UNF, evitando a especificação máxima de 11.2 N-m (100 in-lbf) para impedir o travamento.
• Não exceda o raio mínimo de curvatura do cabo de 25.4 mm (1.0 in) durante o roteamento para preservar as propriedades elétricas do cabo e evitar danos ao núcleo.
• Mantenha o conector coaxial miniatura ClickLoc limpo e livre de óleo ou umidade antes da conexão; aperte somente com os dedos.

Conformidade e certificações

• ATEX/IECEx: Intrinsecamente seguro (Ex ia IIC T5...T1 Ga) e não faiscante/segurança aumentada (Ex nA/ec IIC T5...T1 Gc) quando instalado de acordo com o desenho Bently Nevada 141092 ou 140979.
• CSA: Aprovado para instalações em áreas classificadas na América do Norte quando instalado com barreiras apropriadas.
• CE: Compatível com os requisitos da diretiva europeia de compatibilidade eletromagnética (EMC) sem necessidade de conduíte blindado especial.
