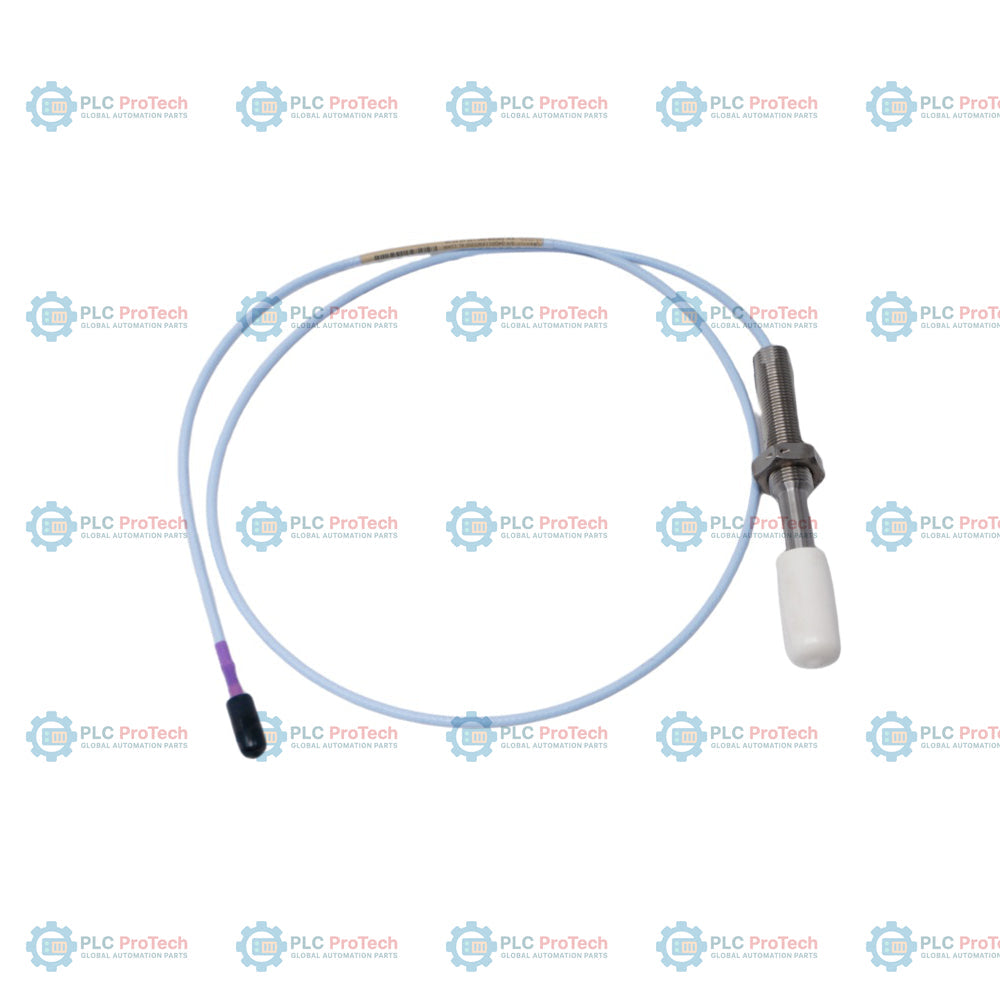

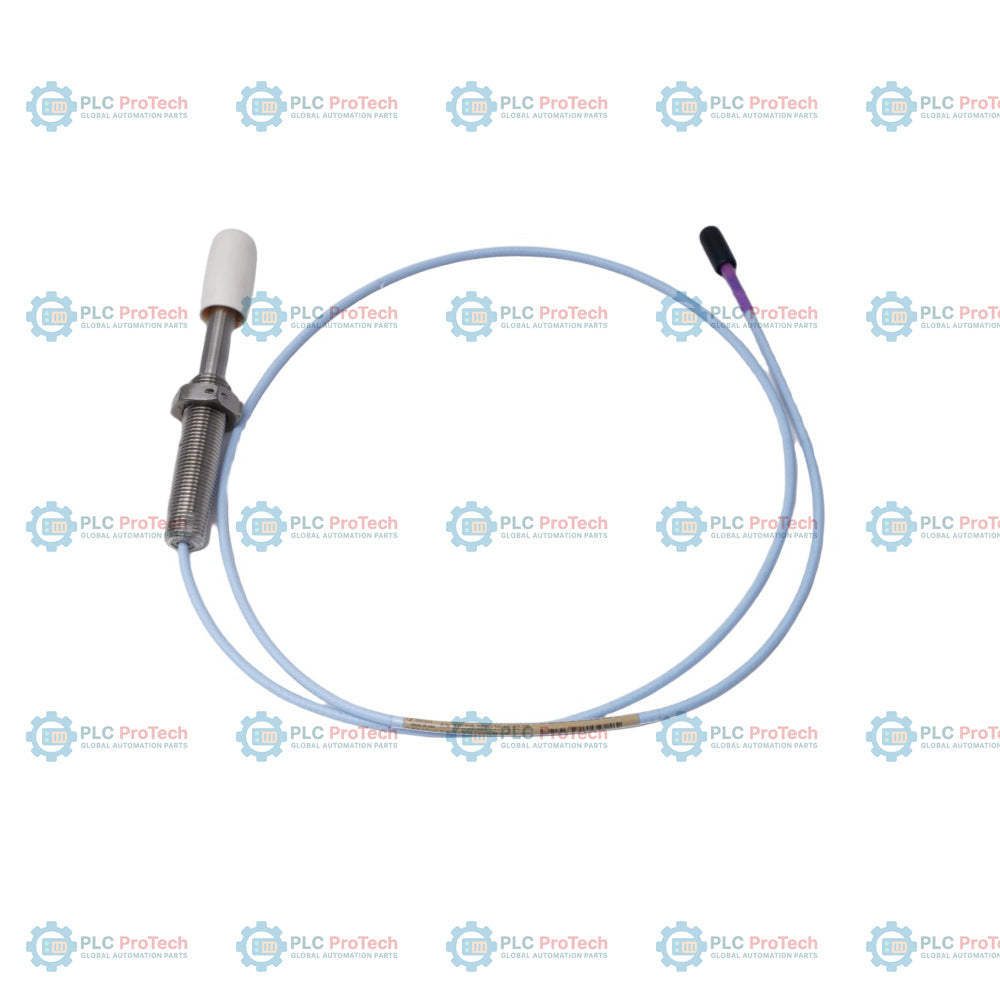

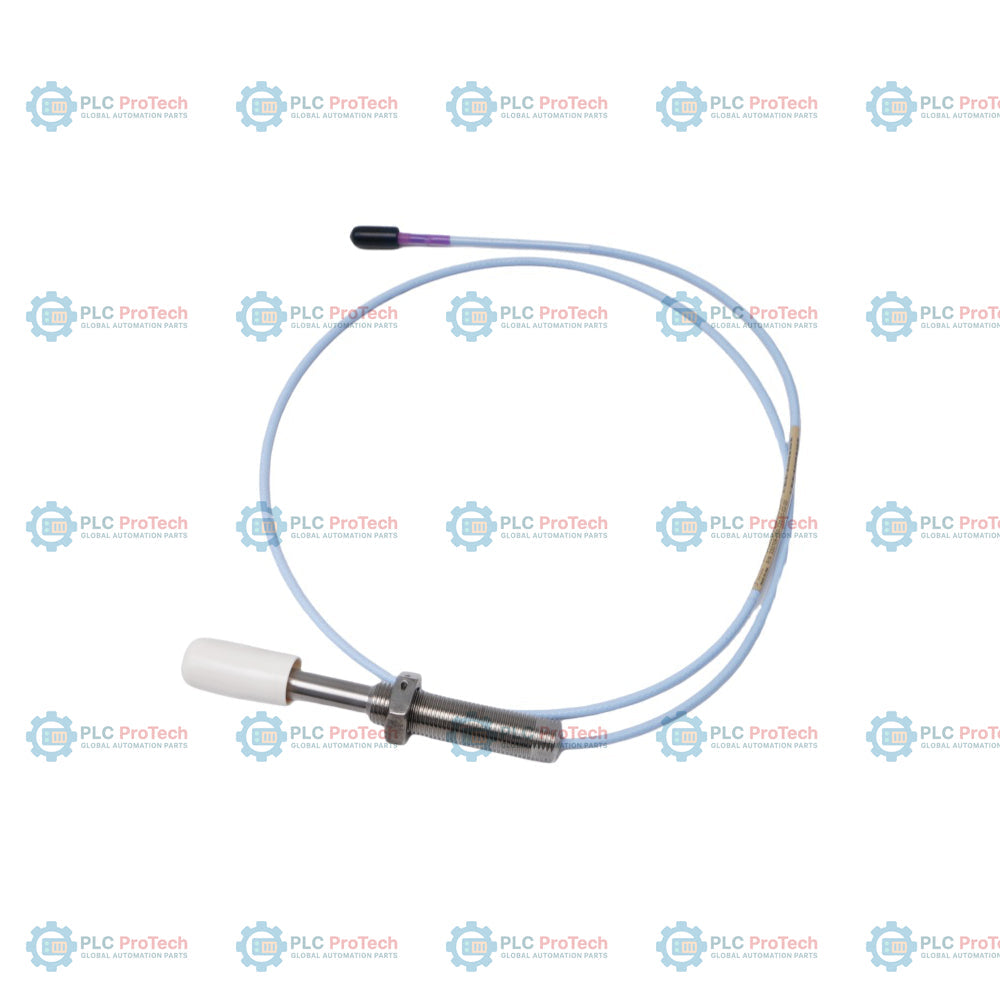

Sonda de proximidade Bently Nevada 330706-005-046-10-02-00 3300 XL de 11 mm com montagem reversa

Descrição

330706-005-046-10-02-00: Esta configuração da Sonda de montagem reversa 3300 XL de 11 mm especifica um corpo roscado métrico M10 x 1, comprimento sem rosca de 5 mm, comprimento do corpo de 46 mm, comprimento total de 1,0 metro, um conector ClickLoc miniatura e nenhuma aprovação para áreas classificadas. Esta variante de montagem reversa foi projetada sem opções de armadura protetora, revestimentos de cabo FluidLoc ou protetores de conector integrados, otimizando o diâmetro físico para instalações em mangas estreitas dentro de alojamentos de máquinas onde o espaço é limitado.

Este sensor de correntes parasitas sem contato é usado para medições de vibração e posição em máquinas com mancais de filme fluido, oferecendo uma ampla faixa linear de 4,0 mm. Ao utilizar uma ponta maior, com 11 mm de diâmetro, esta sonda fornece um fator de escala de 3,94 V/mm (100 mV/mil) e funciona em conjunto com um cabo de extensão 3300 XL de 11 mm e um sensor Proximitor. É normalmente aplicada em cenários de monitoramento de máquinas, como posição axial do eixo, expansão diferencial de turbinas a vapor e medições de queda da haste de compressores alternativos, nos quais as sondas padrão de 8 mm não oferecem a faixa linear necessária.

Características

• Rosca métrica M10 x 1: Define o passo da rosca de montagem reversa usado especificamente na variante do modelo 330706.
• Comprimentos de 5 mm sem rosca e 46 mm de corpo: Refere-se aos códigos de opção 005 e 046, proporcionando um perfil compacto para montagens em suportes e alojamentos internos.
• Cabo triaxial de FEP de 1,0 metro: Configurado com isolamento padrão de FEP e comprimento de cabo de 3,3 pés (opção 10) para instalações com distância mínima.
• Conector coaxial ClickLoc miniatura: A opção 02 oferece um conector ClickLoc banhado a ouro que trava com segurança para evitar conexões frouxas.
• Compatibilidade com máquinas com mancais de filme fluido: Projetada para medições sem contato do deslocamento do eixo em grandes sistemas industriais de turbinas e compressores.

Aplicações

Esta sonda de proximidade de montagem reversa é usada para monitorar, sem contato, o deslocamento e a posição do eixo em grandes máquinas rotativas. As aplicações comuns incluem:

• Medições da posição axial (empuxo) do eixo
• Medições da expansão diferencial em rampa em turbinas a vapor
• Medições da posição ou queda da haste em compressores alternativos
• Medições de tacômetro, referência de fase (Keyphasor) e velocidade zero
• Monitoramento de vibração radial e posição em máquinas com mancais de filme de óleo

Informações para pedido

Especificações técnicas

Diretrizes de instalação

Durante instalações com montagem reversa, fixe o corpo da sonda com rosca M10 x 1 usando uma luva de montagem reversa ou um suporte de alojamento dedicado. Para manter a integridade da vedação, não exponha o conjunto da sonda a temperaturas ambiente inferiores a -34 °C antes da pressurização inicial. Ao apertar a sonda em seu suporte, não exceda o torque nominal máximo de 22,6 N-m (200 in-lb); o torque de montagem recomendado é de 7,5 N-m (66 in-lb). Certifique-se de que o raio de curvatura do cabo seja mantido em no mínimo 25,4 mm (1,0 pol.) para proteger a blindagem triaxial. Sempre combine esta sonda de 1,0 metro com um cabo de extensão 3300 XL de 11 mm compatível (comprimento de 4,0 metros para um sistema total de 5 metros ou comprimento de 8,0 metros para um sistema total de 9 metros) e com o sensor Proximitor 3300 XL correspondente.

Conformidade e certificações

Esta configuração da sonda (Opção 00) não exige nem possui aprovações específicas para áreas classificadas. No entanto, os componentes do sistema de transdutor 3300 XL atendem a normas regulatórias abrangentes quando instalados como um sistema:

• Diretriz EMC 2014/30/UE
• Diretriz RoHS 2011/65/UE
