Descrição

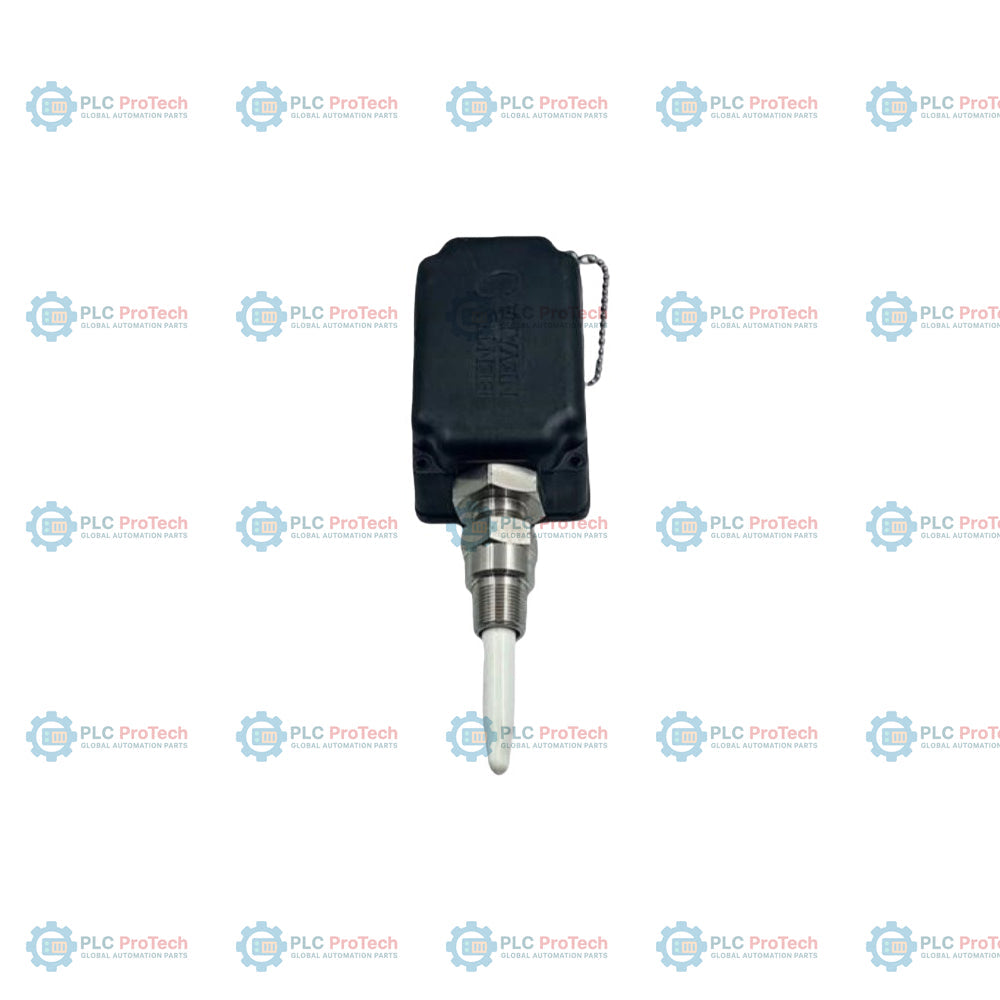

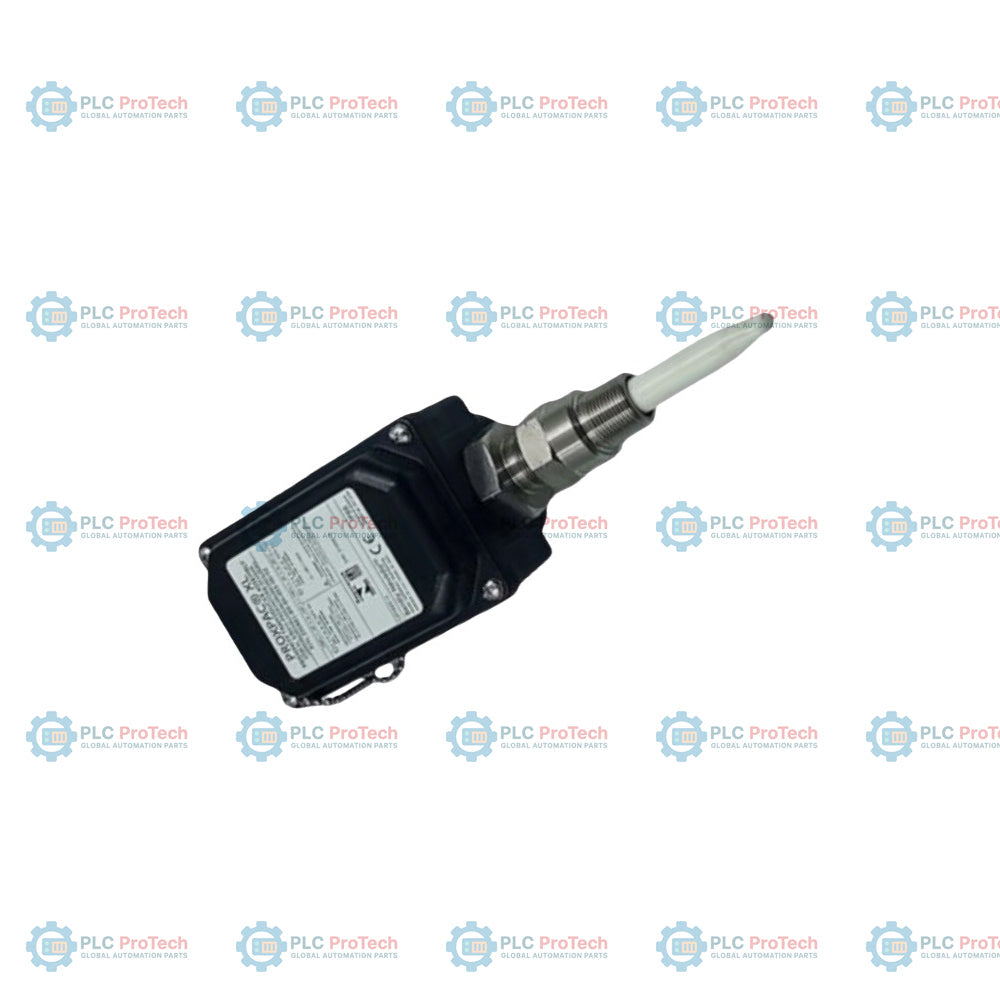

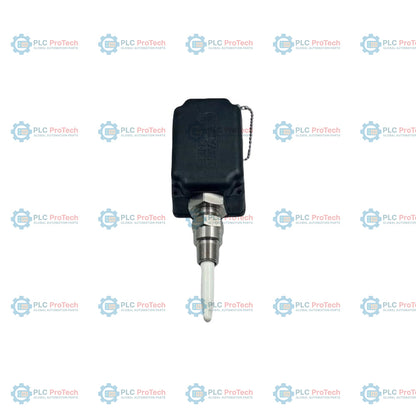

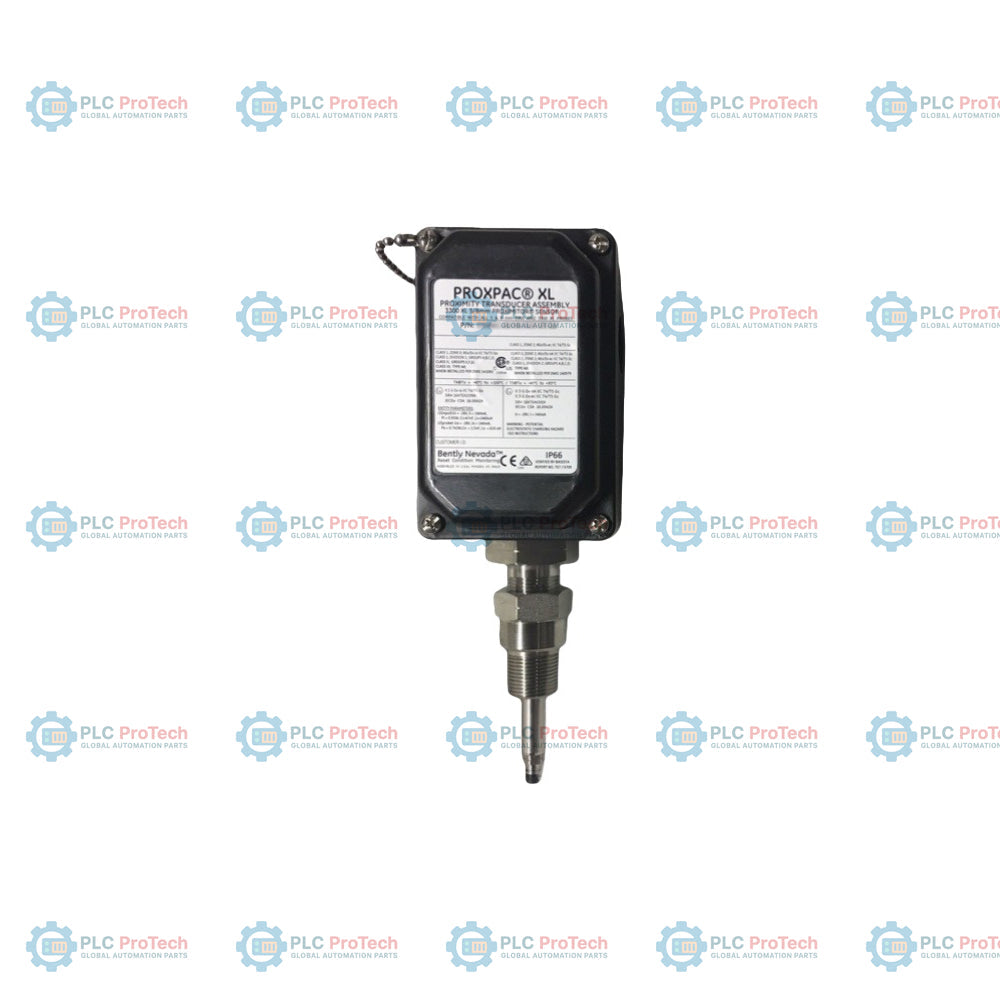

330881-16-00-395-06-02 especifica uma configuração métrica de transdutor de proximidade integrado Bently Nevada PROXPAC XL, combinando uma sonda de proximidade 3300 XL de 8 mm (opção 16) com uma profundidade de penetração da sonda de 395 mm (opção 395). Este conjunto integrado e autocontido incorpora seu próprio sensor Proximitor 3300 XL dentro da tampa da carcaça, eliminando a necessidade de um cabo de extensão intermediário ou de uma carcaça Proximitor separada. A fiação de campo conecta-se diretamente entre os monitores e o bloco de terminais dentro da carcaça, reduzindo a complexidade da instalação e as interfaces de fiação.

Esta configuração opera sem um adaptador espaçador externo (opção 00) e apresenta uma rosca de montagem 3/4-14 NPT (opção 02). É fornecida com um kit de conexões (opção 06) contendo uma conexão 3/4-14 NPT, um redutor de aço inoxidável de 3/4-14 NPT para 1/2-14 NPT e dois tampões. A carcaça é construída de termoplástico de sulfeto de polifenileno (PPS) reforçado com vidro e preenchido com fibra condutiva, que resiste à exposição química, oferece vedação IP66 e Tipo 4X e dissipa cargas eletrostáticas. Como esta unidade é encomendada com a opção 16, ela é fornecida sem aprovações de órgãos para áreas classificadas.

Características

• A opção 16 integra uma sonda de proximidade 3300 XL de 8 mm sem aprovações para áreas classificadas.
• A opção 00 configura o conjunto transdutor sem um adaptador espaçador externo.
• A opção 395 fornece um comprimento de penetração profunda da sonda de 395 mm para carcaças de máquinas.
• A opção 06 inclui um kit de conexões métrico/NPT com uma conexão 3/4-14 NPT, um redutor de aço inoxidável de 3/4-14 NPT para 1/2-14 NPT e dois tampões.
• A opção 02 fornece uma rosca de montagem 3/4-14 NPT.
• O design autocontido posiciona o sensor Proximitor na tampa da carcaça, eliminando carcaças de sensor remotas e cabos de extensão separados.
• O material da carcaça de sulfeto de polifenileno (PPS) oferece resistência química e evita o acúmulo de carga eletrostática.

Aplicações

• Medição da vibração radial do eixo e da posição axial em máquinas industriais rotativas.
• Instalações de sondas de carcaça externas de montagem direta, nas quais carcaças Proximitor separadas são impraticáveis.
• Monitoramento de máquinas em ambientes severos que exige proteção ambiental IP66 e Tipo 4X.

Informações para pedidos

O código 330881-16-00-395-06-02 representa uma configuração específica disponível para pedido do conjunto transdutor de proximidade métrico PROXPAC XL. A tabela abaixo decodifica cada segmento de opção desta SKU:

Especificações técnicas

Diretrizes de instalação

• Certifique-se de que o eixo ou a superfície-alvo atenda ao diâmetro-alvo mínimo de 15,2 mm (0,6 pol.) para obter uma calibração linear completa.
• Para evitar interferência cruzada nas medições, mantenha uma separação mínima de 40 mm (1,6 pol.) para medições de posição axial e de 38 mm (1,5 pol.) para medições de vibração radial.
• Não exponha a sonda a temperaturas inferiores a -34 °C (-29 °F) durante a operação, para evitar falha prematura da vedação de pressão.
• Aperte a contraporca da luva da sonda com torque de 39,3 N-m (350 in-lb) e a porca de retenção do invólucro com torque de 29,5 N-m (260 in-lb) durante a montagem física final.
• Vede todas as entradas de eletrodutos e utilize as conexões fornecidas (Opção 06) para impedir que umidade ou condensação percorra o eletroduto até a cavidade do invólucro.

Conformidade e certificações

• Está em conformidade com a marcação CE europeia.
• Classificação IP66 do invólucro verificada pelo relatório BASEEFA número T07/0709.
• Observação: como este conjunto específico está configurado com a Opção 16, ele não inclui aprovações de órgãos para áreas classificadas.
