Fabricante: Bently Nevada
Nº do Produto: 330881-28-07-155-06-02
País de origem:Estados Unidos
Tipo de Produto: Transdutor de proximidade PROXPAC XL
Código de barras: 8537101190
Pagamento: T/T, Western Union
Peso: 250g
Dimensões: 60 mm x 110 mm x 110 mm (A x L x P)
Porto de embarque: Xiamen
Garantia: 12 meses

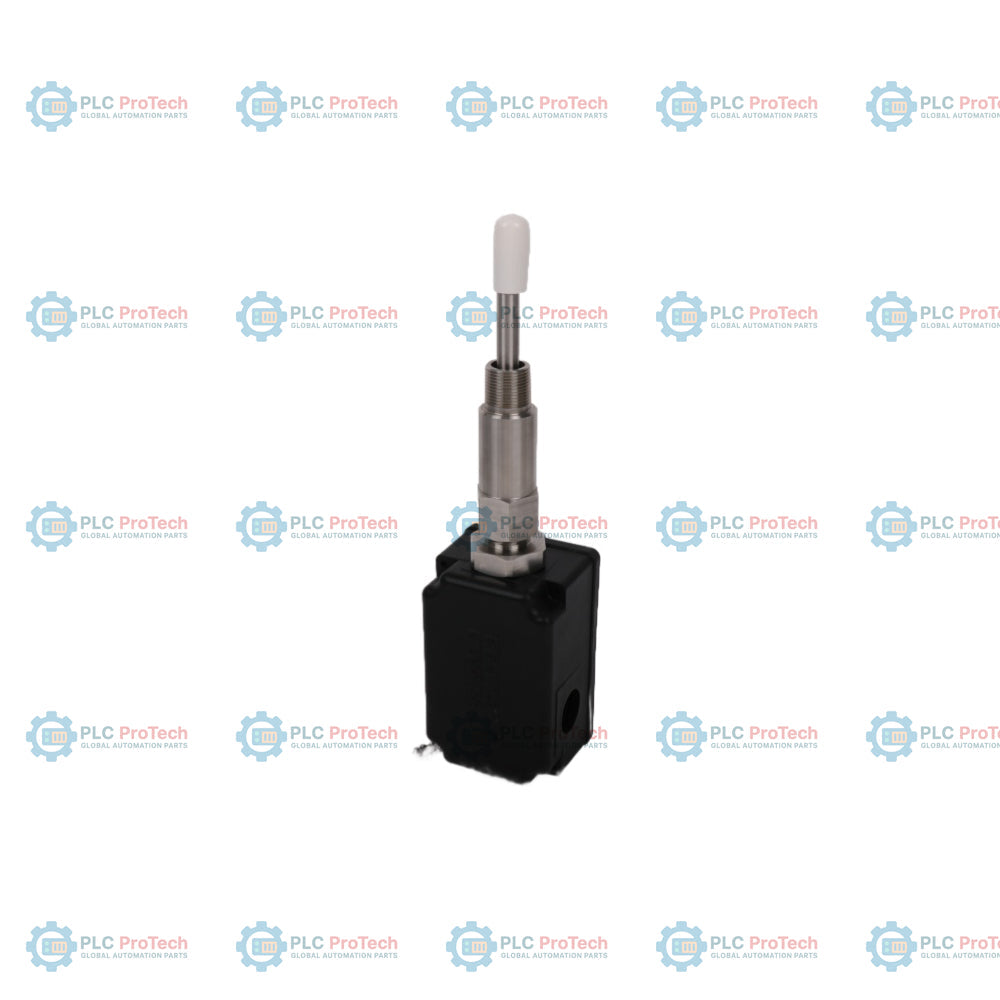

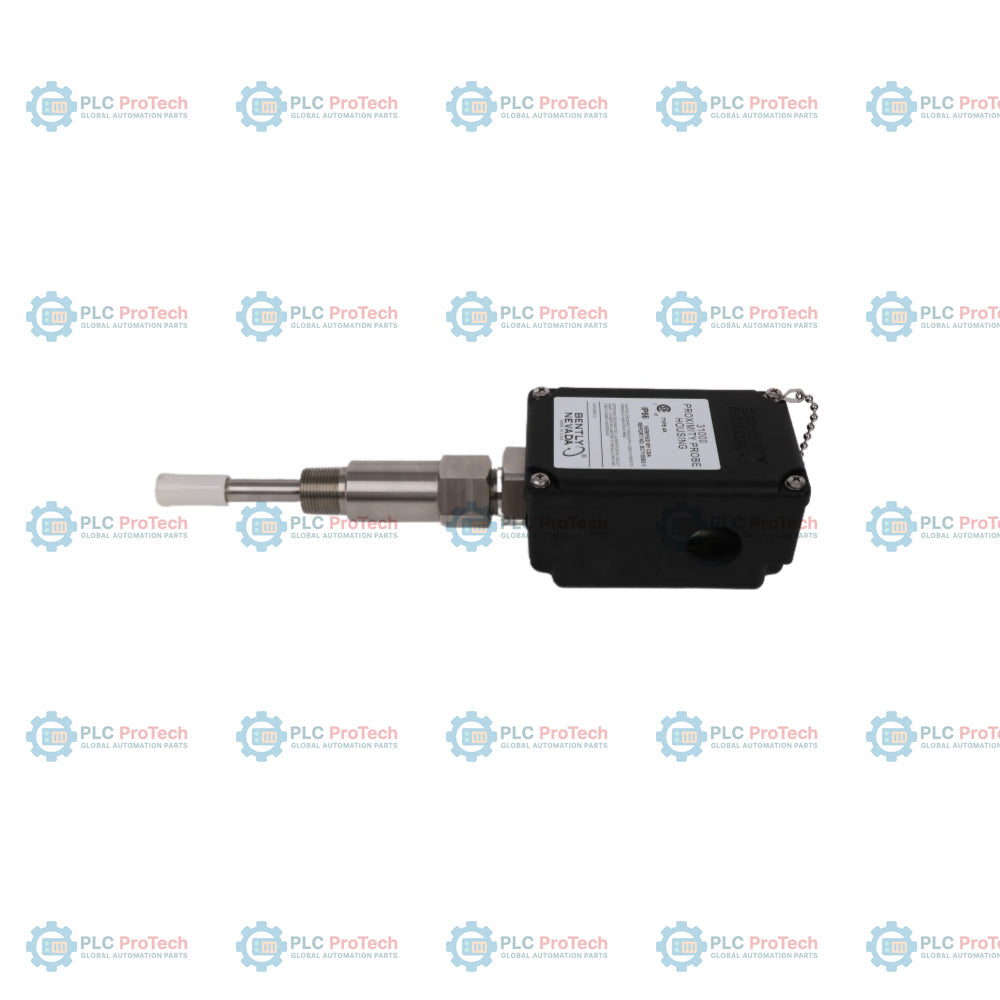

330881-28-07-155-06-02: Esta configuração métrica do transdutor de proximidade PROXPAC XL apresenta uma sonda 3300 XL de 8 mm com múltiplas aprovações (Opção 28), um adaptador de afastamento de 70 mm (Opção 07), 155 mm de profundidade de penetração da sonda (Opção 155), um kit de conexões especializado (Opção 06) e uma rosca de montagem 3/4-14 NPT (Opção 02).
Ao contrário de configurações não aprovadas ou variantes sem adaptador de afastamento, este conjunto integra uma cadeia de monitoramento robusta e certificada em uma carcaça durável de sulfeto de polifenileno (PPS). O PROXPAC XL combina a sonda e o sensor Proximitor em um único sistema integrado, reduzindo a necessidade de fiação externa em campo ao conectar-se diretamente aos monitores Bently Nevada.
As aplicações típicas incluem medição de vibração do eixo e posição axial em máquinas rotativas industriais, turbinas a vapor e a gás, compressores centrífugos e bombas de grande porte nas quais é necessário reduzir a fiação externa e as caixas de junção.
| Opção / Parâmetro | Código nesta SKU | Descrição / Especificação |
|---|---|---|
| Número de peça encomendável | 330881-28-07-155-06-02 | Transdutor de Proximidade PROXPAC XL, Métrico |
| Opção A - Sonda e Aprovações | 28 | Sonda 3300 XL de 8 mm com múltiplas aprovações |
| Opção B - Adaptador de Afastamento | 07 | Comprimento de afastamento de 70 mm (Opção B) |
| Opção C - Penetração da Sonda | 155 | Comprimento de penetração de 155 mm (Opção C) |
| Opção D - Conexões | 06 | One 3/4-14 NPT fitting, one 3/4-14 NPT to 1 1/2-14 NPT SST reducer, and two plugs |
| E - Mounting Thread Option | 02 | Uma conexão 3/4-14 NPT, um redutor SST de 3/4-14 NPT para 1 1/2-14 NPT e dois bujões |
| 3/4-14 NPT (necessário ao solicitar a opção de adaptador espaçador) | Especificações técnicas |
| Fabricante | 330881-28-07-155-06-02 |
| Bently Nevada (Baker Hughes) | Número da peça/modelo |
| Entrada do sensor Proximitor | Sonda de proximidade 3300 XL de 8 mm com cabo de 1 metro instalada na luva da sonda |
| Requisitos de alimentação | Requer -17,5 Vcc a -26 Vcc sem barreiras, a 12 mA no máximo |
| Folga recomendada | 1,27 mm (50 mils) |
| Saída do sistema | 7,87 V/mm (200 mV/mil) |
| Resposta de frequência | 0 a 10 kHz: +0, -3 dB com até 305 metros (1000 pés) de cabeamento de campo |
| Tamanho mínimo do alvo | Diâmetro de 15,2 mm (0,6 pol.) (alvo plano) |
| Diâmetro mínimo do eixo | 50,8 mm (2,0 pol.) |
| Material da ponta da sonda | Sulfeto de polifenileno (PPS) |
| Material do corpo da sonda | Aço inoxidável AISI 304 |
| Cabo da sonda | Comprimento de 1 metro, triaxial de 75 ohms, isolado com copolímero de etileno-propileno fluorado (FEP) |
| Conector da sonda | Conector ClickLoc de latão banhado a ouro |
| Material do invólucro | Termoplástico de sulfeto de polifenileno (PPS) reforçado com fibra de vidro, resistente à radiação ultravioleta (UV) e contendo fibras condutoras |
| Material da luva e corrente de retenção | Aço inoxidável AISI 304 |
| Luva externa e parafusos de retenção | Aço inoxidável AISI 303 |
| Material do anel O-ring da luva | Neoprene |
| Revestimento de aterramento e placa de retenção | Aço inoxidável AISI 304 |
| Material de isolamento contra vibração | Silicone celular extramacio |
| Material da etiqueta da tampa | Poliéster branco radiante brilhante |
| Classificação do invólucro | IP66 / Tipo 4X verificado |
| Temperatura de operação da sonda | -52 °C a +177 °C (-62 °F a +351 °F) |
| Temperatura de operação do invólucro da sonda e do Proximitor | -52 °C a +100 °C (-62 °F a +212 °F) |
| Umidade relativa | Condensação de 100%, não submersível quando os conectores estiverem protegidos |
Instale o conjunto da luva externa no invólucro da máquina usando vedante de rosca na rosca de montagem (3/4-14 NPT). Ajuste a folga da sonda dentro do invólucro usando a contraporca da luva da sonda (torque de 39,3 N-m / 350 in-lb). Aperte as porcas de retenção da tampa a 29,5 N-m (260 in-lb). Tome as precauções industriais padrão para evitar que a umidade externa percorra o conduíte diretamente até o invólucro.
Compatível com CE. Classificação do invólucro BASEEFA IP66. A opção de pacote com várias aprovações inclui certificações para locais perigosos (CSA, ATEX, IECEx, quando aplicável).
