Descrição

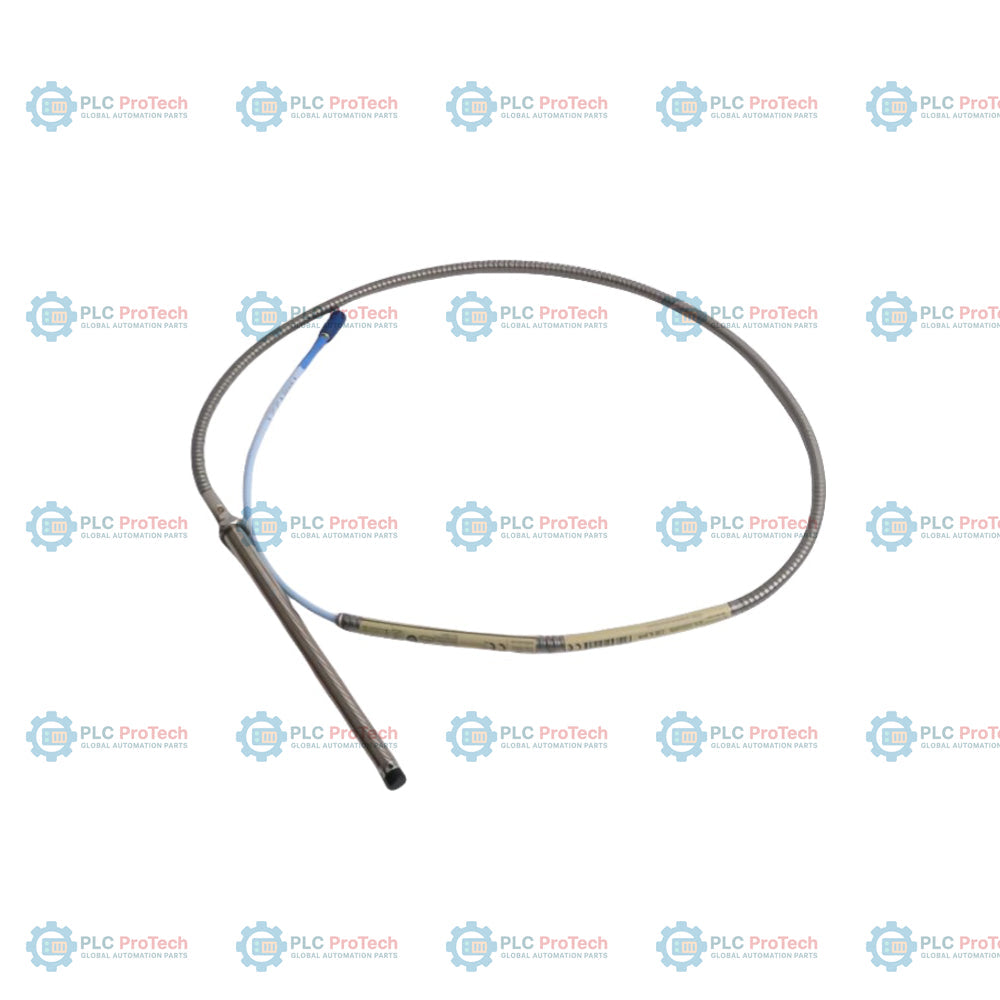

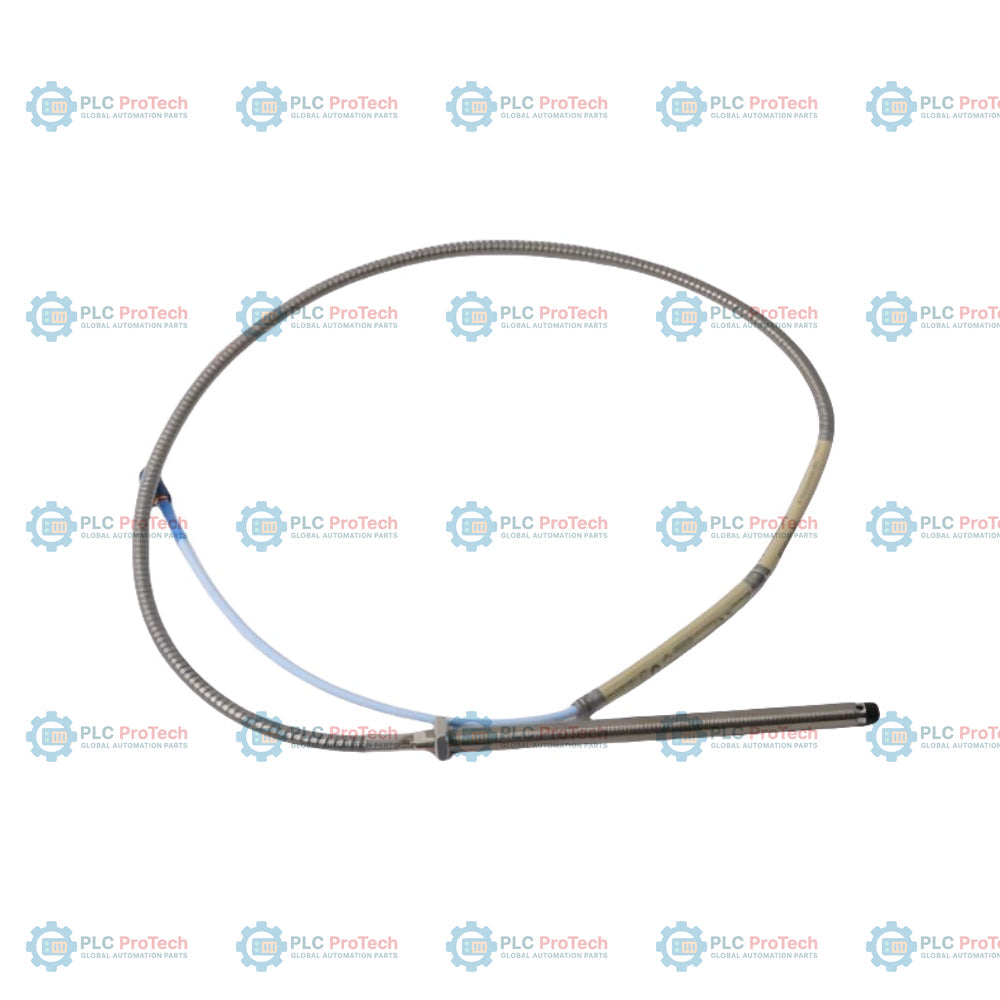

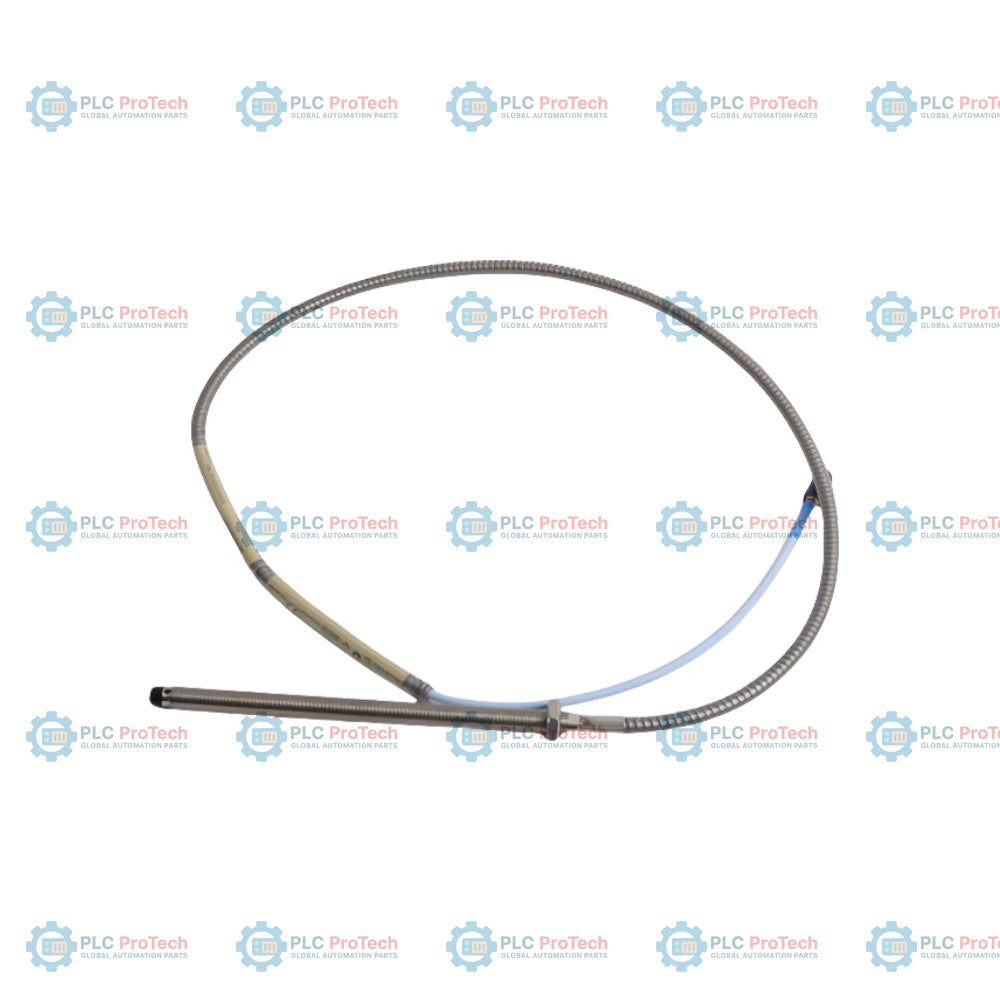

330902-00-10-10-01-05: Sonda de proximidade 3300 NSv, rosca 1/4-28 UNF com armadura, Opção 00 totalmente rosqueada, Opção 10 com comprimento do corpo de 1,0 polegada, Opção 10 com comprimento total do cabo de 1,0 metro, Opção 01 conector ClickLoc com protetor e Opção 05 Múltiplas aprovações.

Esta sonda pertence ao Sistema de Transdutor de Proximidade 3300 XL NSv, usado em aplicações com espaço livre limitado ou áreas de alvo reduzidas, como máquinas de pequeno diâmetro ou turbinas a gás aeroderivadas. Embora o modelo básico 330902 inclua uma armadura robusta de aço inoxidável para proteger o cabo coaxial contra ambientes abrasivos, outras configurações, como a 330901, não possuem armadura. Além disso, esta configuração específica inclui a opção 01 para o conector, fornecendo um protetor de conector de fluorossilicone integrado que veda a conexão ClickLoc contra a entrada de fluidos, ao contrário da opção 02, que não inclui protetor de conector.

Recursos

• A armadura integrada de aço inoxidável oferece proteção física ao cabo coaxial de 75 ohms da sonda em ambientes mecânicos agressivos.
• O corpo totalmente rosqueado de 1/4-28 UNF (Opção 00 sem rosca, Opção 10 comprimento do corpo) permite o ajuste preciso da profundidade de montagem ao longo de um comprimento total de rosca de 1,0 polegada.
• O comprimento total de 1,0 metro (Opção 10) permite uma conexão compacta do sensor quando combinado com o cabo de extensão apropriado.
• O conector coaxial miniatura ClickLoc com protetor de conector de fluorossilicone pré-instalado (Opção 01) veda contra umidade e fluidos industriais.
• As múltiplas aprovações para áreas classificadas (Opção 05) permitem a implantação conforme as regulamentações ATEX, IECEx e norte-americanas para segurança intrínseca.

Aplicações

• Medições de vibração radial e posição axial em eixos rotativos de alta velocidade com geometrias de alvo pequenas, inferiores a 20 mm (0,8 polegada).
• Turbinas a gás aeroderivadas, centrífugas e compressores industriais de pequeno diâmetro.
• Instalações de máquinas com espaço reduzido, onde sondas convencionais de 8 mm não cabem.

Informações para pedido

Especificações técnicas

Diretrizes de instalação

• Certifique-se de que a área-alvo atenda ao diâmetro mínimo recomendado do eixo de 20 mm (0,8 polegada) para evitar a degradação do fator de escala.
• Evite montar sondas em rebaixos menores que 13 mm (0,5 polegada), a menos que uma redução da faixa linear seja aceitável.
• Aperte a rosca 1/4-28 UNF-2A usando uma chave de torque, mantendo os limites de engenharia padrão para aço inoxidável AISI 304.
• Certifique-se de que o comprimento total do sistema (soma da sonda e do cabo de extensão) seja igual ao comprimento calibrado do sistema Proximitor (normalmente 5,0 ou 7,0 metros).
• Proteja a conexão coaxial miniatura ClickLoc usando o protetor de conector integrado de fluorossilicone para evitar a entrada de fluidos e caminhos de alta impedância.

Conformidade e certificações

• CSA/NRTL/C: Classe I, Zona 0, AEx/Ex ia IIC T4/T5 Ga; Classe I, Grupos A, B, C e D; Classe II, Grupos E, F e G; Classe III (quando instalado com barreiras de segurança intrínseca).
• ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc.
• Marca CE: em conformidade com a Diretiva EMC 2014/30/UE e a Diretiva RoHS 2011/65/UE.
• RoHS da China: os cabos têm um Período de Uso Ambientalmente Responsável (EFUP) de 15 anos, de acordo com a SJ/T 11364-2024.
• Segurança funcional: certificação SIL 2 (HFT = 0), certificação SIL 3 (HFT = 1) sob capacidades sistemáticas.
