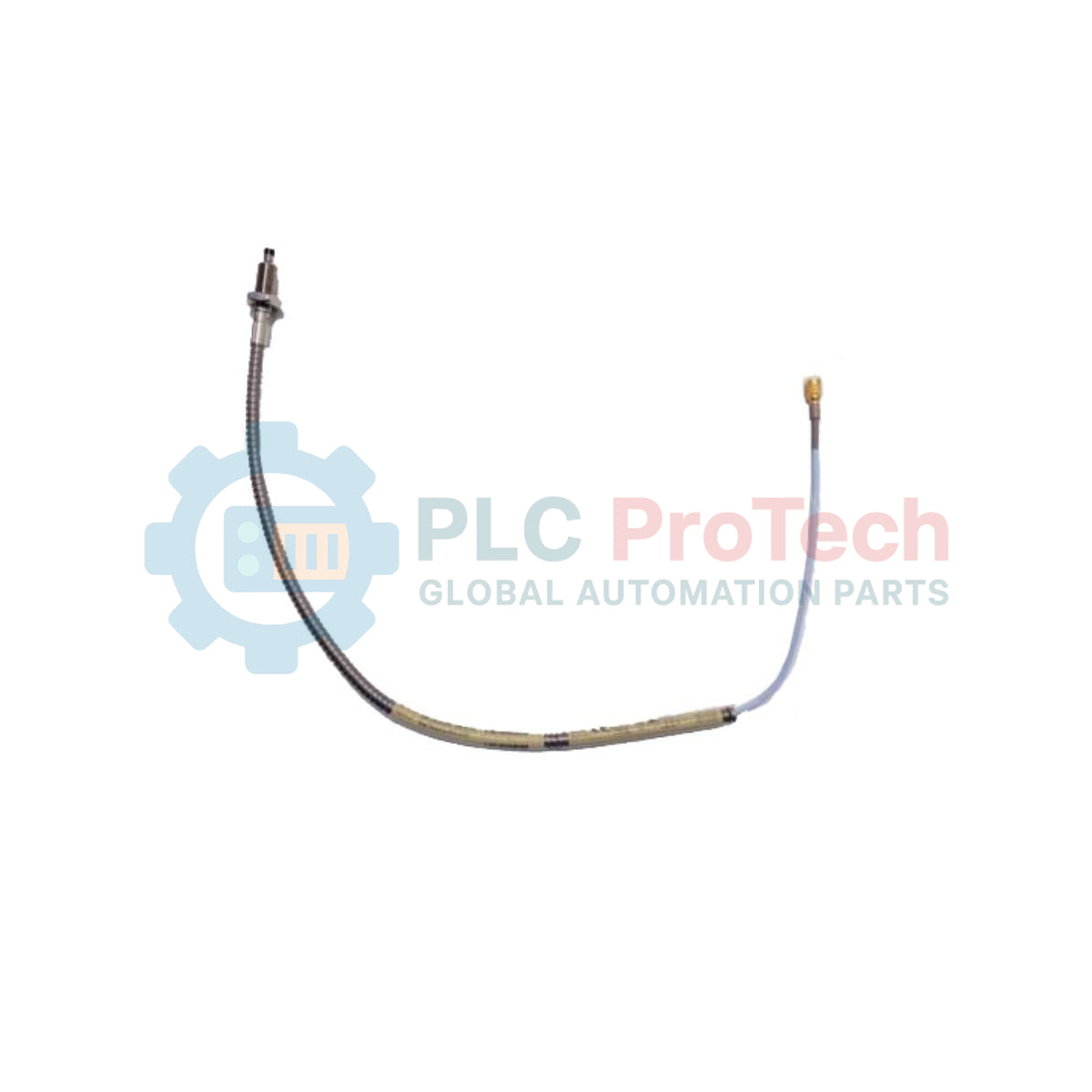

Projetada para ambientes com máquinas de folgas reduzidas, a sonda de proximidade Bently Nevada 330904-08-15-10-02-CN opera no sistema de transdutor 3300 NSv para fornecer monitoramento de alta precisão do deslocamento e da vibração por correntes parasitas. Este sensor apresenta uma carcaça com rosca M8 x 1, equipada com uma resistente blindagem protetora de aço inoxidável, especificamente otimizada para diâmetros de alvo menores que 9,5 mm (0,375 polegada), nos quais as sondas de tamanho padrão não conseguem manter uma resposta linear de tensão em relação à distância.
| Código da opção | Parâmetro configurado | Especificação de engenharia |
|---|---|---|
| 08 | Comprimento sem rosca | 80 mm |
| 15 | Comprimento total da carcaça | 150 mm |
| 10 | Comprimento total | 1,0 metro (39 polegadas) |
| 02 | Tipo de conector e cabo | Conector ClickLoc coaxial miniatura, cabo padrão blindado |
| CN | Aprovações de órgãos reguladores | Aprovações para áreas classificadas específicas do país (China) |
| Especificação da rosca | M8 x 1 |
| Limitações do tamanho do alvo | Otimizado para alvos com menos de 9,5 mm (0,375 pol.) de diâmetro |
| Compatibilidade do fator de escala | Compatível exclusivamente com os sistemas Proximitor 3300 NSv |
| Conjunto do conector | ClickLoc coaxial miniatura folheado a ouro |
| Faixa de temperatura operacional | -35 a 177 °C (-31 a 350 °F) |
| Composição do material | Ponta da sonda em PPS (pol sulfeto de fenileno), corpo em aço inoxidável 303 |
| Fabricante | Bently Nevada |
| País de origem | Estados Unidos |
| Peso líquido | 0,15 kg (configuração típica) |
| Peso de envio (calculado) | 1,50 kg (embalagem protetora reforçada) |
| Dimensões da embalagem (calculadas) | 250 x 200 x 50 mm |
A série 3300 NSv é especificamente otimizada para parâmetros de alvo pequenos e nunca deve ser misturada com sensores Proximitor padrão 3300 XL de 8 mm ou 5 mm. Isso distorceria completamente o fator de escala da faixa linear (normalmente 7,87 V/mm), levando a alarmes falsos ou à não detecção de condições de desligamento. Certifique-se de que o sensor de proximidade correspondente esteja claramente identificado como um Proximitor 3300 NSv.
Devido à alta concentração de fluxo magnético projetada para medir eixos estreitos, esta sonda é vulnerável a diafonia se sondas adjacentes forem montadas a menos de 15 mm de distância entre centros. Além disso, mantenha uma folga lateral mínima do alvo equivalente a 3 vezes o diâmetro da ponta da sonda em relação a qualquer estrutura metálica circundante que não esteja sendo medida, para evitar alterações na calibração.
Ao conectar os conectores coaxiais ClickLoc, certifique-se de que a conexão esteja completamente seca. Até mesmo uma névoa microscópica de óleo dentro do conector coaxial degradará drasticamente os sinais de alta frequência, manifestando-se como vibração irregular falsa. Sempre aplique fita de silicone autoadesiva de fusão ao redor da junção concluída para protegê-la contra a penetração de névoa de óleo.
ADVERTÊNCIA CRÍTICA DE CAMPO
Antes da instalação, certifique-se de que a máquina esteja completamente desenergizada e isolada, e que todo movimento de rotação tenha cessado. Aplicar torque mecânico ao alojamento da sonda sem verificar a folga pode causar contato direto com o eixo interno, levando à quebra imediata da ponta da sonda durante a partida da máquina.
Verifique se a rosca de montagem corresponde a M8 x 1 e se está completamente limpa, sem detritos, selante de rosca ou limalhas metálicas.
Rosqueie cuidadosamente o corpo da sonda na porta de montagem manualmente. Certifique-se de que a armadura flexível esteja reta e não torça enquanto você gira o corpo da sonda.
Verifique a folga estrutural medindo o vão físico com a tensão de saída CC do Proximitor ativa. Ajuste a folga mecânica do alvo para corresponder ao ponto médio linear especificado pelo projeto do sistema antes de apertar a contraporca.
