Descrição

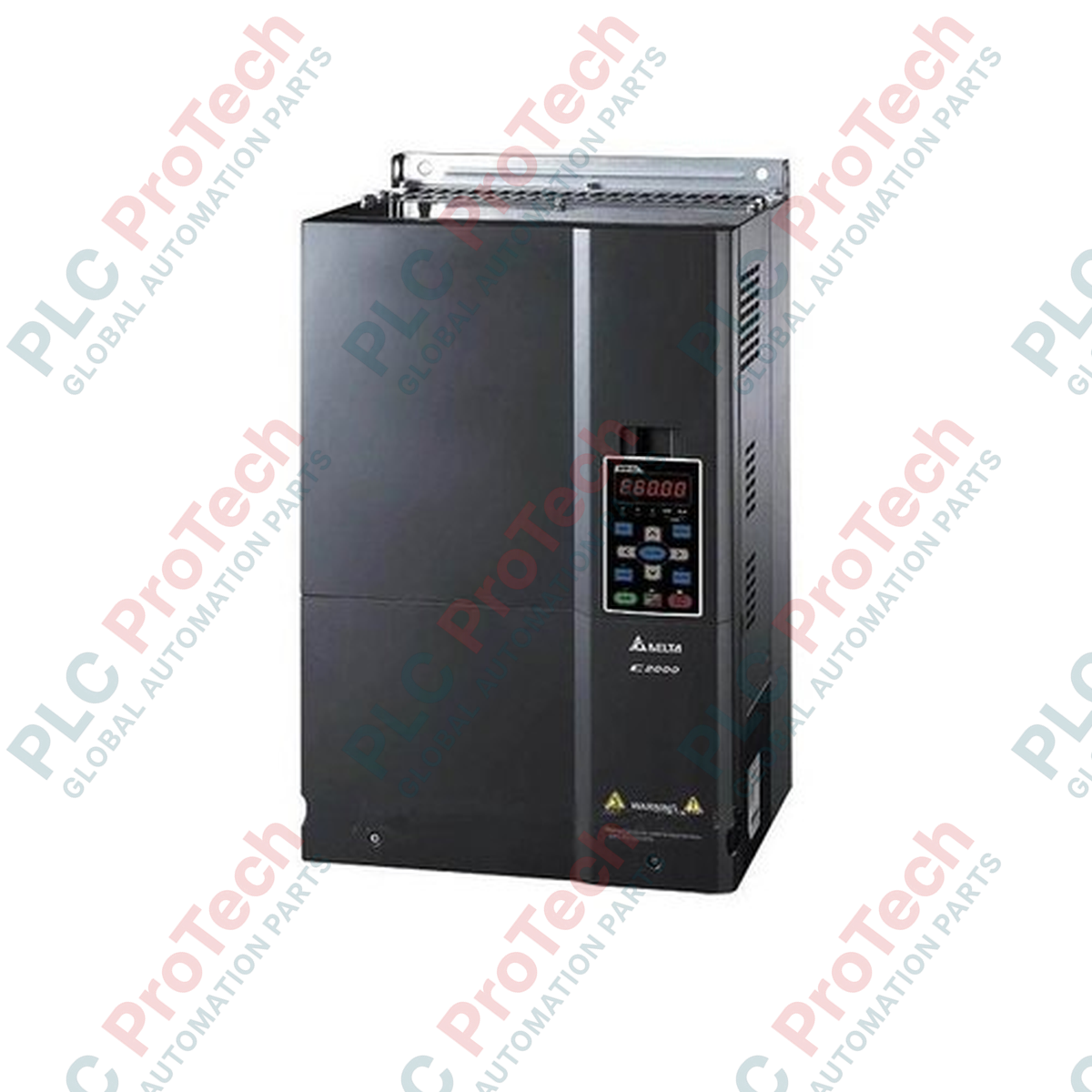

Aplicações pesadas de automação industrial exigem controle de velocidade robusto e confiável para sistemas acionados por motores submetidos a condições exigentes. O Delta VFD1100C43A-21 é um inversor de frequência CA de alta capacidade da série C2000, de alto desempenho. Projetado para acionar motores de indução e motores síncronos de ímã permanente, este equipamento oferece opções versáteis de dupla classificação - serviço normal (ND) e serviço pesado (HD) - para otimizar o desempenho e o tamanho físico do inversor de acordo com as cargas da aplicação. Com eficiência de 98,2%, o inversor minimiza as perdas térmicas e os custos operacionais, sendo ideal para integração em redes de plantas de grande escala e painéis de controle central.
Características
- Suporte a capacidade de dupla classificação para oferecer flexibilidade diante de diferentes demandas de torque.
- Estrutura física robusta de tamanho E, projetada para instalação em invólucros industriais.
- Alto desempenho energético de 98,2% para otimizar o consumo de energia da planta.
- Construção modular que facilita a manutenção e a substituição de peças.
- Algoritmos de controle vetorial comprovados em campo, que garantem o gerenciamento preciso do torque e da velocidade do motor.
Aplicações
- Estações de tratamento de água de grande capacidade e estações de bombeamento municipais.
- Ventilação industrial, exaustores e sistemas de tratamento de ar.
- Sistemas para movimentação de materiais pesados, transportadores de correia e guindastes industriais de pórtico.
- Extrusoras, misturadores e máquinas de processamento para a fabricação de produtos químicos e plásticos.
Especificações técnicas
Fabricante
| Delta Electronics |
Número da peça / Modelo
| VFD1100C43A-21 |
Série
| Série C2000 |
Tamanho da carcaça
| E |
Faixa de tensão operacional
| 323 a 528 VCA (trifásica) |
Tolerância de frequência
| 47 a 63 Hz |
Capacidade nominal de saída (kVA)
| Regime normal: 175 kVA / Regime pesado: 167 kVA |
Corrente nominal de saída (A)
| Regime normal: 220 A / Regime pesado: 209 A |
Potência do motor aplicável (kW)
| Regime normal: 110 kW / Regime pesado: 90 kW |
Potência do motor aplicável (HP)
| Regime normal: 150 HP / Regime pesado: 125 HP |
Corrente de entrada (A)
| Regime normal: 207 A / Regime pesado: 197 A |
Eficiência (%)
| 98.2% |
Dimensões (L x W x A)
| 37 cm x 30 cm x 58,9 cm |
Peso
| 64,8 kg |
Conexões e interfaces
| Grupo de terminais |
Descrição da função |
R/L1, S/L2, T/L3
| Terminais de alimentação de entrada da rede CA trifásica |
U/T1, V/T2, W/T3
| Terminais de saída CA trifásica para o motor |
+1, +2 / B1
| Terminais de conexão do reator CC / unidade de frenagem |
Terra (PE)
| Terminais de aterramento de proteção |
Diretrizes de instalação
-
Orientação de montagem: Instale o inversor verticalmente em uma superfície plana e não inflamável para manter o fluxo de ar por convecção ideal.
-
Requisitos de espaço livre: Garanta espaço livre suficiente acima, abaixo e nas laterais para as dimensões do tamanho de carcaça E, a fim de evitar pontos de estrangulamento térmico no painel elétrico.
-
Precauções com a fiação: Use cabos de motor blindados e passe-os separadamente dos cabos de sinal de controle para evitar interferência eletromagnética.
-
Aterramento: Conecte o terminal de aterramento de proteção (PE) diretamente a uma linha de aterramento de baixa impedância da instalação.
