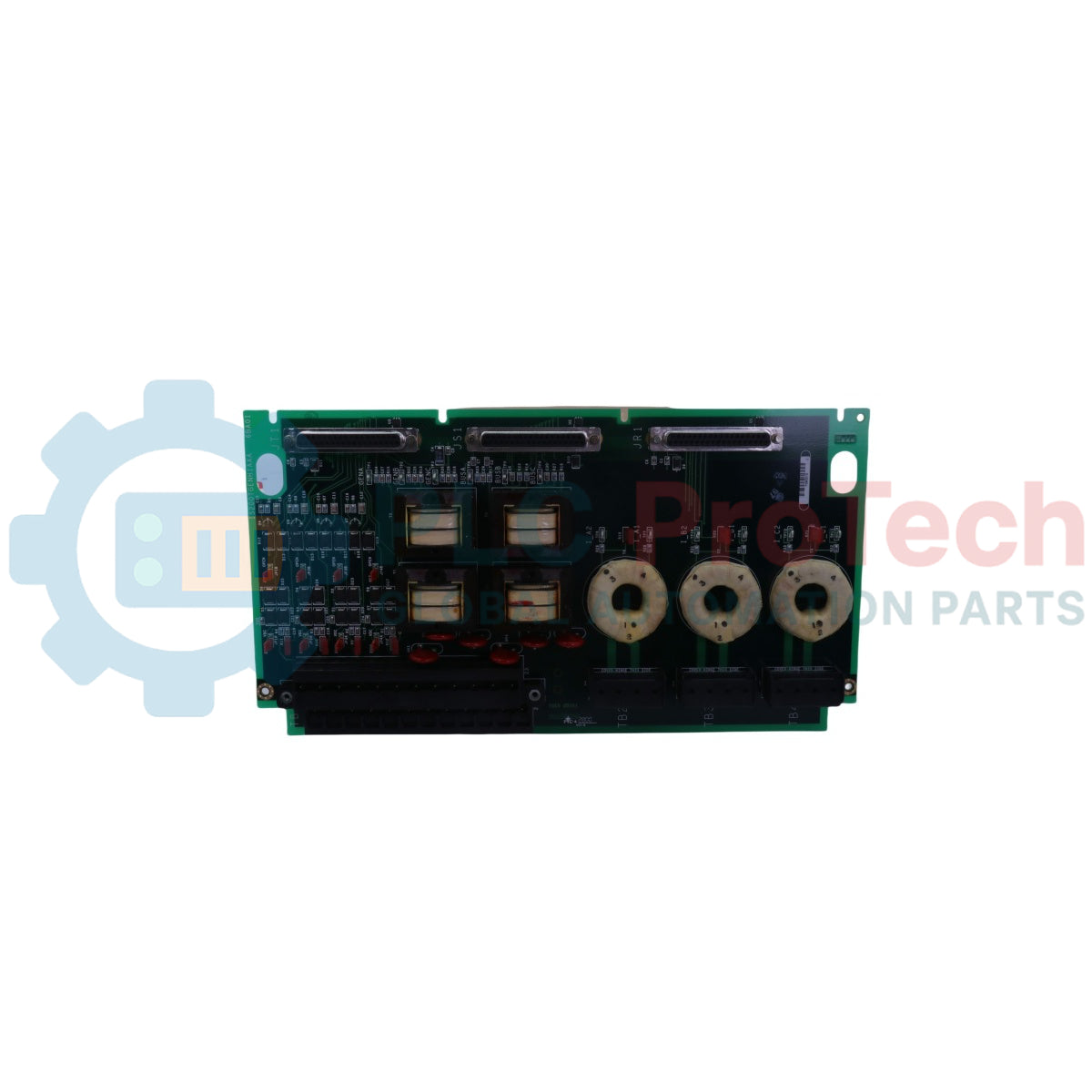

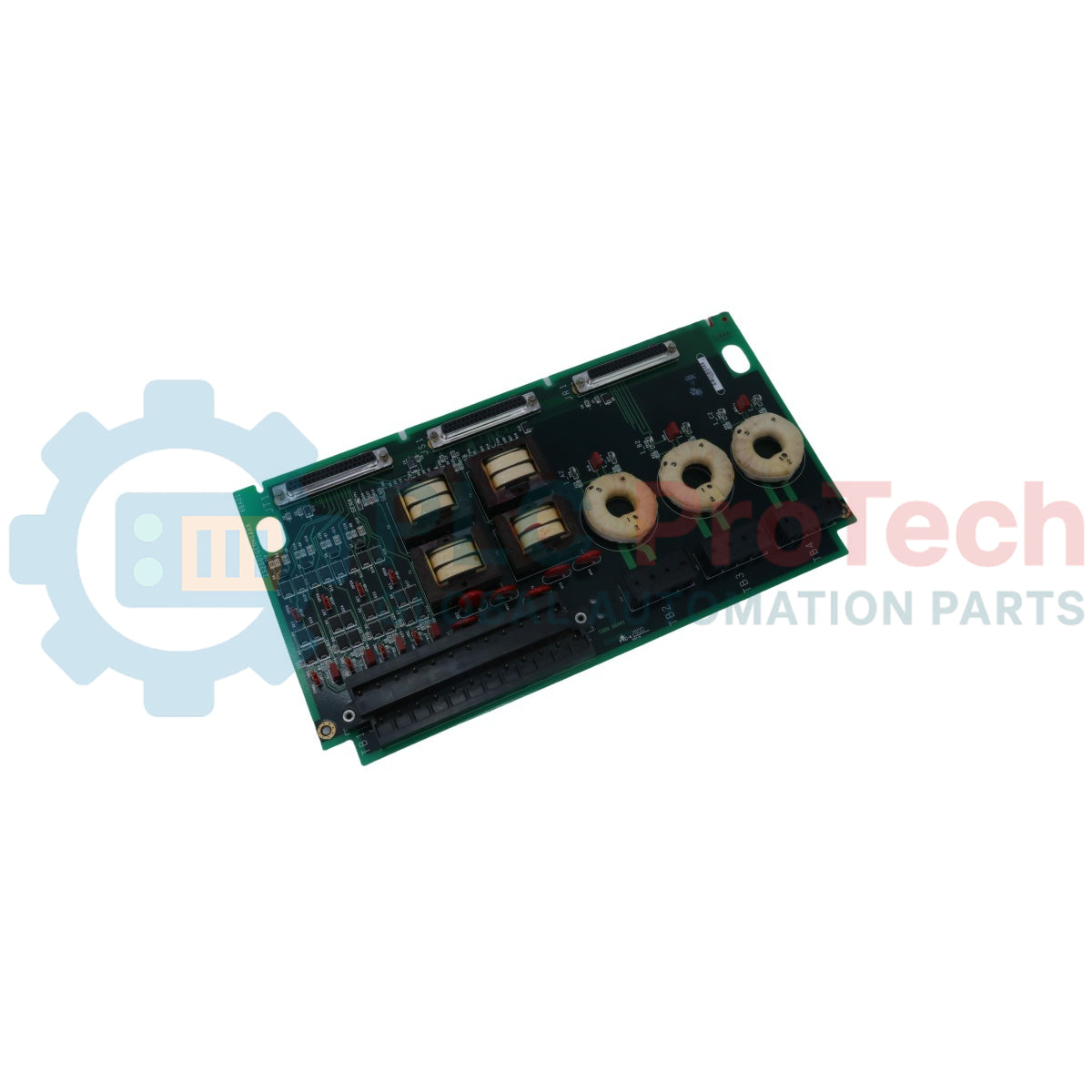

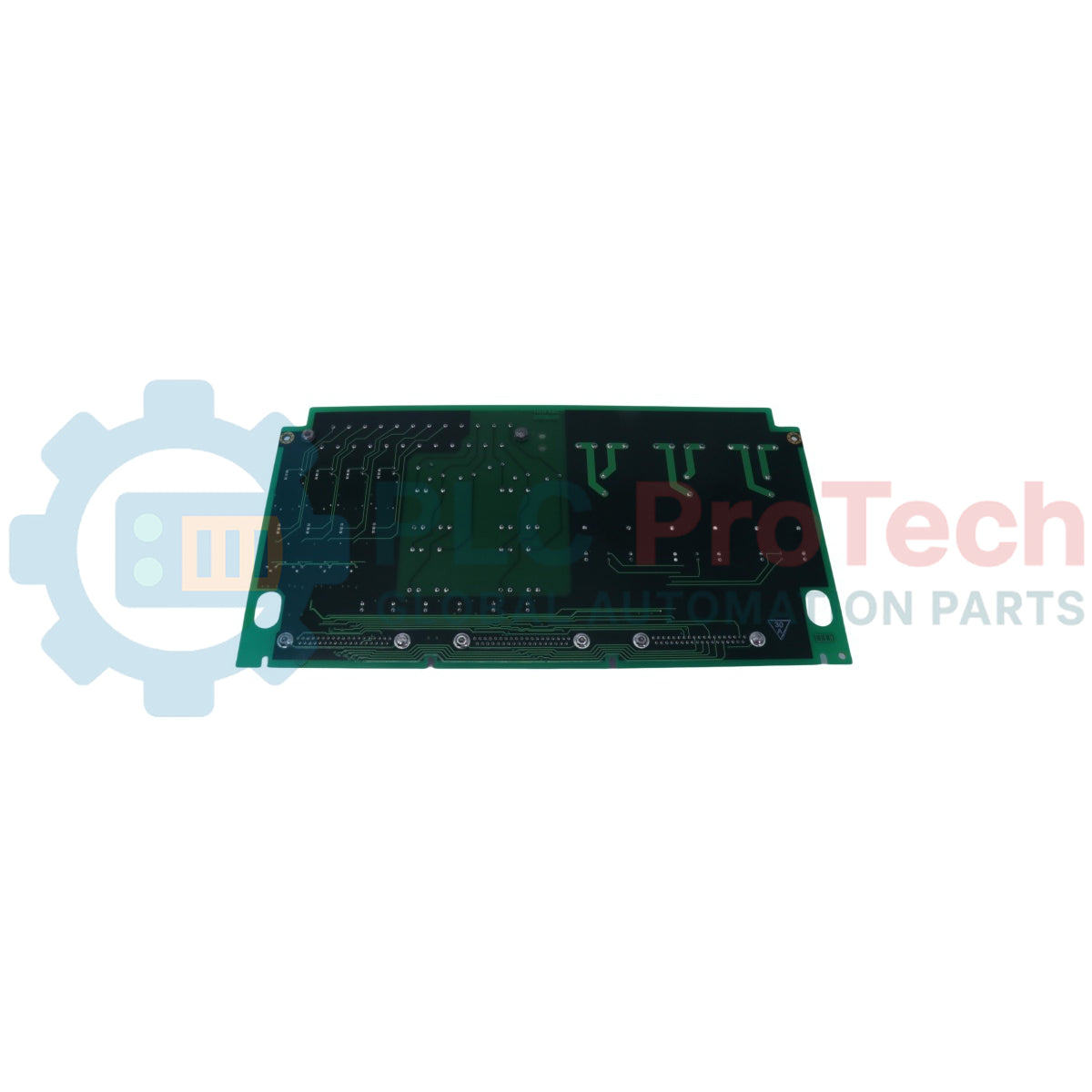

Placa de terminação Speedtronic General Electric IS200TGENH1A Mark VI

Descrição

O IS200TGENH1A é uma placa de terminais para monitoramento de geradores, projetada pela General Electric como parte da série de sistemas de controle de turbinas Mark VI Speedtronic. Essa placa de terminação funciona como a interface principal que trabalha em conjunto com uma placa processadora VGEN central para acompanhar as tensões trifásicas do gerador, as tensões do barramento e as correntes do gerador. Com esses conjuntos de sinais monitorados, a arquitetura de processamento calcula a potência trifásica total, as frequências das correntes e o fator de potência líquido do sistema. A IS200TGENH1A apresenta uma configuração de hardware integrada, composta por entradas de transformadores de corrente (TC) magneticamente isoladas e entradas de transformadores de potencial (TP), permitindo a coleta completa de dados em configurações de controle simplex e de redundância modular tripla (TMR). Para atender a diversas tarefas auxiliares de controle, o dispositivo inclui quatro entradas analógicas ajustáveis, um conjunto de varistores locais de óxido metálico (MOVs) de proteção e relés discretos posicionados no centro da superfície da placa. Toda a montagem da placa de circuito impresso recebe uma fina camada de revestimento isolante para garantir a integridade dos componentes a longo prazo quando utilizada em grandes usinas de energia ou aplicações com turbinas a vapor.

Características

• Comunica-se diretamente com processadores VGEN para calcular variáveis de potência trifásica, acompanhar a frequência e determinar fatores de potência
• Desenvolvido segundo um padrão normal de montagem de hardware, correspondente às alocações do grupo um do sistema Mark VI
• Equipado com uma camada fina e completa de revestimento protetor isolante sobre toda a área da placa de circuito impresso
• Possui um bloco de terminais preto longo, ao lado de três blocos de terminais pretos menores, para conexões seguras dos circuitos de campo
• Integra quatro relés grandes, quadrados e pretos, com centros amarelos especializados, diretamente no centro do layout da placa de circuito impresso
• Protege os caminhos analógicos com um conjunto integrado de pelo menos seis varistores de óxido metálico (MOVs) circulares e vermelhos
• Contém três entradas de transformadores de corrente (TC) monofásicos magneticamente isoladas, compatíveis com faixas contínuas elevadas
• Utiliza pontos de bloco de terminação de TC não conectáveis, com terminais cativos para manter a segurança contra acidentes de circuito aberto
• Inclui três indutores de fio redondos e brancos, revestidos com tecido e alinhados verticalmente na seção inferior
• Possui limites de diagnóstico integrados, com caminhos automatizados de detecção de fios abertos e correntes monitoradas das bobinas dos relés
• Equipado com três portas de conector de borda designadas como JT1, JS1 e JR1, cada uma contendo um chip eletrônico independente de identificação somente leitura

Aplicações

• Monitoramento de geradores de turbinas a vapor de grande porte e cálculo do fator de potência
• Interface de telemetria de transformadores de potencial e transformadores de corrente trifásicos
• Integrações com painéis de controle de turbinas simplex ou com redundância modular tripla (TMR)
• Distribuição de sinais de transdutores analógicos de alta confiabilidade

Especificações técnicas

Conexões/interfaces

Diretrizes de instalação

• Configuração de entrada: Configure os jumpers J1A a J4A para especificar se os canais de entrada analógica 1 a 4 devem receber entradas de corrente ou de tensão.
• Configuração do caminho de retorno: Use os jumpers J1B a J4B para definir se o caminho de retorno do canal analógico correspondente será conectado ao terra comum ou deixado aberto, de acordo com o esquema de aterramento.
• Fiação do transformador de corrente: Conecte as linhas do sensor de TC exclusivamente aos blocos de terminais especiais TB2, TB3 e TB4, apertando firmemente os terminais cativos ao redor de fios de até #10 AWG para eliminar qualquer risco de danos por circuito aberto.
• Interconexão redundante: Em sistemas simplex, conecte um único cabo de interface da placa ao processador VGEN. Para layouts de sistemas com redundância modular tripla (TMR), passe três fios distintos dos conectores JR1, JS1 e JT1 para três placas de processador VGEN separadas.
