Mitsubishi Electric

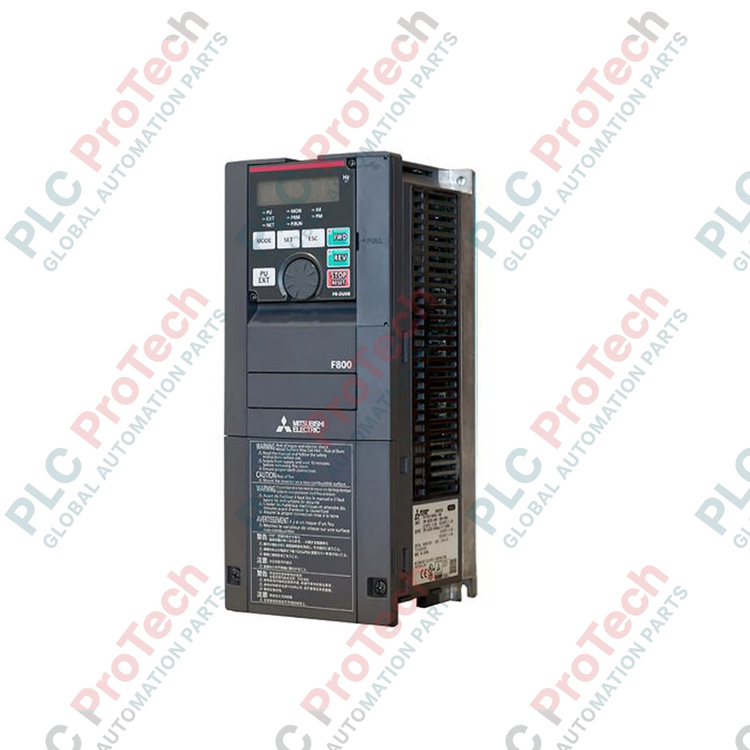

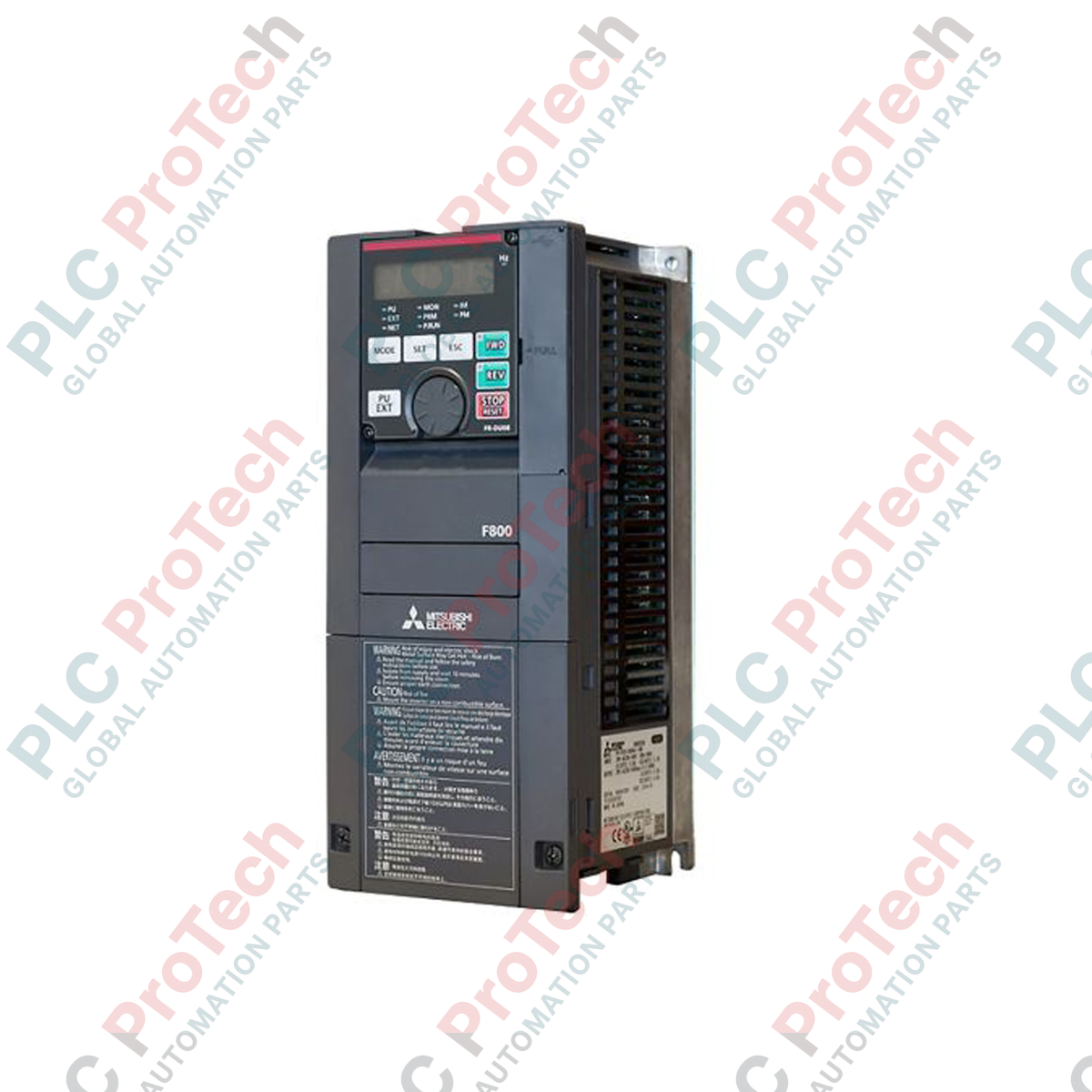

Mitsubishi Electric FR-F840-02600-2-60 Inversor de frequência FR-F800

SKU FR-F840-02600-2-60

Em estoque
  • 12-month warranty
  • Free returns within 30 days
  • Fabricante: Mitsubishi Electric

  • Nº do Produto: FR-F840-02600-2-60

  • País de origem:Estados Unidos

  • Tipo de Produto: Inversores de frequência variável

  • Pagamento: T/T, Western Union

  • Peso: 55000g

  • Porto de embarque: Xiamen

  • Garantia: 12 meses

Descrição

Otimizado para reduzir o consumo de energia em aplicações industriais com bombas e ventiladores, o Mitsubishi Electric FR-F840-02600-2-60 é um inversor de frequência robusto e de alto desempenho da série FR-F800, desenvolvido para o controle de fluxo de fluidos. Este inversor avançado possui uma corrente de saída nominal de 260 A e foi projetado para controlar motores trifásicos de até 132 kW. Com seu revestimento especializado nas placas de circuito e condutores não revestidos (designados pelo sufixo de configuração "60"), este inversor oferece maior resistência ambiental em atmosferas industriais exigentes. A unidade incorpora algoritmos inteligentes de economia de energia, como o Controle de Excitação Ideal, para maximizar a eficiência do motor sob cargas variáveis, mantendo uma estrutura de proteção do tipo aberto (IP00), ideal para integração em painéis de controle.

Recursos

  • Proteção ambiental aprimorada: O sufixo "60" indica placas de circuito com revestimento conformal e condutores não revestidos, protegendo os componentes eletrônicos contra contaminantes suspensos no ar.
  • Controle otimizado de bombas e ventiladores: Projetado especificamente para cargas de torque variável, utilizando controle avançado de excitação para reduzir o consumo de energia.
  • Alta capacidade de corrente: Capaz de fornecer uma corrente contínua nominal de 260 A para motores industriais pesados.
  • Resfriamento por ar forçado: Ventiladores de resfriamento integrados de alto volume evitam o acúmulo de calor, mantendo o desempenho em painéis de controle de alta densidade.
  • Ampla tolerância de entrada: Permite flutuações da tensão de entrada de 323 V a 550 V CA para evitar desarmes indevidos durante instabilidades na rede elétrica.

Aplicações

  • Instalações de tratamento de água e estações de bombeamento de esgoto de alta vazão.
  • Unidades comerciais de tratamento de ar HVAC, sopradores industriais de exaustão e ventiladores de insuflamento.
  • Operações de ventiladores de torres de resfriamento secundário e circuitos de bombas de circulação em plantas químicas.
  • Sistemas de fornecimento de ar de combustão secundário em caldeiras industriais pesadas.

Especificações técnicas

Parâmetro Valor
Fabricante Mitsubishi Electric
Código do modelo FR-F840-02600-2-60
Série FR-F800
Potência do motor aplicável 132 kW
Capacidade de saída nominal 198 kVA
Corrente de saída nominal 260 A
Tensão de saída 380 a 500 V CA trifásica
Tensão/frequência CA de entrada nominal 380 a 500 V CA trifásica, 50 Hz / 60 Hz
Flutuação de tensão CA permitida 323 a 550 V CA
Flutuação de frequência permitida ±5%
Capacidade da fonte de alimentação 248 kVA
Estrutura de proteção (JEM1030) Tipo aberto (IP00)
Sistema de resfriamento Resfriamento por ar forçado
Peso líquido 55 kg
Peso de envio 60 kg

Informações de engenharia empíricas

Modelos alternativos e compatibilidade

Ao migrar sistemas legados da série FR-F740 para o FR-F840-02600-2-60, verifique o espaço mecânico ocupado, pois os pontos de montagem e as profundidades diferem ligeiramente na faixa de 132 kW. O "2" na designação do modelo indica especificações europeias padrão (opções de filtro/EMC), enquanto o sufixo "60" indica o revestimento da placa de circuito, tornando-o diretamente compatível com requisitos de ambientes agressivos nos quais variantes legadas sem revestimento falharam prematuramente.

Armadilhas de aplicação e observações de engenharia

Como este VFD é classificado como uma estrutura de proteção aberta IP00, ele deve ser instalado dentro de um gabinete elétrico industrial dedicado. Com 132 kW, a dissipação de calor é considerável. Certifique-se de que o sistema de gerenciamento térmico do gabinete consiga eliminar o calor gerado por um inversor operando com saída de 260 A. Não restrinja as áreas de entrada ou exaustão de ar forçado na estrutura do inversor.

Dicas de comissionamento e fiação

Para evitar interferência eletromagnética (EMI) nas linhas de sinal analógico, passe os cabos de saída de alta potência separadamente da fiação de controle. Certifique-se sempre de que a configuração do circuito de aterramento retorne diretamente à barra de aterramento principal do VFD. Ao fazer a fiação dos terminais do circuito principal, use as especificações de torque corretas para evitar o superaquecimento dos terminais causado pela resistência de contato.

Diretrizes de instalação

ADVERTÊNCIA CRÍTICA

Perigo de choque elétrico, queimaduras e explosão. Desconecte e bloqueie todas as linhas de alimentação de entrada antes de realizar conexões no bloco de terminais ou manutenção. Após desenergizar, aguarde no mínimo 10 minutos para permitir que os capacitores do barramento CC de alta tensão descarreguem até níveis seguros. Verifique se não há tensão nos terminais CC antes de prosseguir.

1
Instale o inversor IP00 verticalmente em uma parede vertical plana e não inflamável, dentro de um painel de controle livre de poeira e ventilado.
2
Conecte as linhas da fonte de alimentação trifásica aos terminais R/L1, S/L2 e T/L3. Conecte os cabos do motor aos terminais U, V e W. Certifique-se de que a sequência de fases esteja correta.
3
Conecte firmemente o fio de aterramento ao terminal principal de terra de proteção. Não conecte a linha de aterramento em série com outros dispositivos.

FAQ

Qual é o significado mecânico da classificação IP00 para este VFD?

A classificação IP00 significa que o inversor tem uma estrutura de proteção do tipo aberto, sem proteções nos terminais ou proteção robusta contra contato com os dedos. Ele deve ser instalado dentro de um painel de controle elétrico com uma classificação IP própria, adequada às condições ambientais.

Que alteração de configuração o sufixo "-60" indica?

O sufixo "-60" indica que as placas de circuito impresso internas são revestidas com uma camada protetora de conformação e que a unidade não utiliza condutores revestidos. Isso oferece maior resistência à corrosão em ambientes industriais.

Quanto tempo devo esperar após desligar a alimentação antes de acessar os terminais?

É necessário esperar pelo menos 10 minutos para permitir que os capacitores do barramento CC interno de alta tensão descarreguem. Sempre verifique se a tensão CC entre os terminais está em um nível seguro antes de tocar nas conexões elétricas.
