Descrição

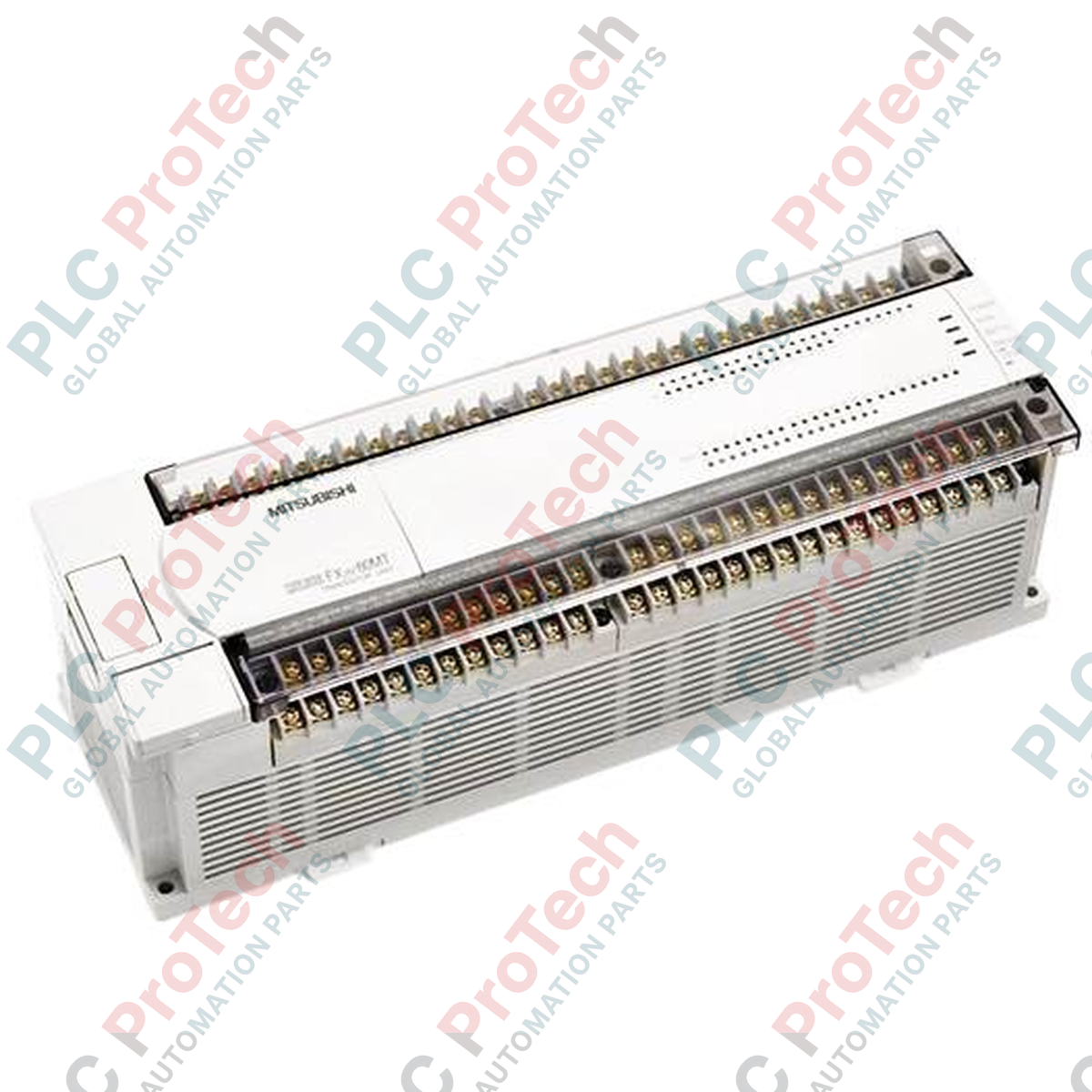

Configurado para oferecer execução rápida e uma alta densidade de pontos físicos locais, o Mitsubishi Electric FX2N-80MT-ES/UL funciona como um núcleo de processamento de alta densidade na família de micro CLPs FX2N. Esta unidade integra capacidade de memória interna, contadores especializados de alta velocidade e saídas de posicionamento de eixo duplo em um formato compacto. Projetada para ambientes industriais de alto ciclo de trabalho, conta com uma fonte de alimentação interna robusta e saídas transistorizadas com lógica sink, adequadas para acionar relés de interface, solenoides e acionamentos de motores de passo/servomotores.
Características do produto
-
Layout de E/S de alta densidade: Equipado com 40 entradas digitais (24 VCC, lógica sink) e 40 saídas digitais (transistor, lógica sink) em uma única unidade base modular.
-
Execução lógica rápida: Processa instruções básicas de sequência em 0,08 microssegundos, garantindo resposta precisa em tempo real para processos de máquinas altamente dinâmicos.
-
Capacidade de programa expansível: Conta com memória RAM padrão de 8000 etapas (com bateria de reserva), que pode ser expandida para 16000 etapas usando cartuchos EEPROM ou EPROM opcionais.
-
Controles de movimento integrados: Oferece duas saídas independentes de trem de pulsos de 20 kHz (instruções PLSY/PLSR) para aplicações básicas de posicionamento de eixo duplo.
-
Terminações de sinal flexíveis: Equipado com blocos de terminais de parafuso M3 removíveis, permitindo a pré-cabeação rápida em campo e minimizando o tempo de inatividade durante os ciclos de manutenção.
Aplicações
-
Máquinas de embalagem e etiquetagem: Sincroniza rolos de alimentação contínua e mecanismos de corte de ação rápida usando contadores de alta velocidade integrados.
-
Manuseio de materiais em múltiplos eixos: Gerencia o roteamento local de transportadores, sistemas de triagem e coordenadas de posicionamento de pórticos de pequena escala.
-
Estações de montagem automatizadas: Controla atuadores pneumáticos, monitora interruptores de fim de curso de segurança e faz interface com mesas rotativas indexadoras.
-
Equipamento OEM especializado: Opera como controlador de máquina independente em processamento comercial de alimentos, máquinas têxteis e unidades de ferramentas personalizadas.
Especificações técnicas
| Parâmetro |
Especificação |
| Fabricante |
Mitsubishi Electric |
| Número do modelo |
FX2N-80MT-ES/UL |
| Alimentação de entrada principal |
100 a 240 VCA, 50/60 Hz (permitido: 85 a 264 VCA) |
| Consumo de energia |
45 W |
| Saída de alimentação de serviço |
24 VCC, 460 mA ou menos |
| Alimentação interna |
5 VCC, 290 mA |
| Velocidade de execução |
0.08 microssegundos / instrução básica |
| Entradas digitais |
40 pontos (24 VCC, formato Sink/NPN) |
| Impedância de entrada |
3.3 quilohms (X000 a X007), 4.3 quilohms (X010 e superiores) |
| Saídas digitais |
40 pontos (transistor, formato Sink/NPN) |
| Tensão de saída externa |
5 a 30 VCC |
| Corrente máxima de saída |
0.5 A por ponto (0.8 A por comum de 4 pontos, 1.6 A por comum de 8 pontos) |
| Contadores de alta velocidade |
1 fase: até 60 kHz; 2 fases: até 30 kHz (configurado por programação) |
| Frequência de saída de pulso |
Máx. 20 kHz (controle independente de eixo duplo) |
| Terminação de E/S |
Blocos de terminais removíveis com parafusos M3 |
| Temperatura de operação |
0 a 55 °C |
| Peso de envio (calculado) |
1.20 kg (2.65 lbs) |
| Dimensões da embalagem (calculadas) |
285 mm x 90 mm x 87 mm |
| País de origem |
Japão |
Conexões e interfaces
| Terminal / porta |
Função / atribuição do circuito |
| L, N, aterramento |
Terminais de entrada de alimentação CA (fonte de alimentação de 100 a 240 VCA, 50/60 Hz) |
| 24V, 0V |
Saída de alimentação auxiliar de serviço de 24 VCC (máximo de 460 mA para sensores de campo) |
| X000 a X047 |
Terminais de entrada digital com configuração sink (X000 a X007 mapeados para interrupções de alta velocidade) |
| Y000 a Y047 |
Terminais de saída de transistor com configuração sink (NPN) (Y000 e Y001 dedicados a saídas de pulso) |
| COM (saídas) |
Terminais de retorno comuns para saídas de transistor (agrupados em configurações de 1, 4 ou 8 pontos) |
| Porta periférica |
Interface RS-422 (mini-DIN de 8 pinos) para conexão de HMI ou ferramentas de programação GX Developer |
Percepções empíricas de engenharia
Modelos alternativos e compatibilidade
Ao substituir sistemas FX legados, observe que o FX2N-80MT-ES/UL é configurado especificamente para entradas NPN/Sink e saídas de transistor NPN/Sink. Para instalações que exigem controle de saída com lógica source (PNP), deve-se adquirir o modelo alternativo FX2N-80MT-ESS/UL para evitar incompatibilidade de polaridade em manifolds de relés de campo ou entradas de servos.
Armadilhas de aplicação e notas de engenharia
Certifique-se de que a potência total consumida pelos terminais auxiliares de serviço de 24 VDC não exceda 460 mA. A sobrecarga desse canal fará com que a fonte de alimentação interna entre no modo de proteção contra sobrecorrente, causando desligamentos intermitentes do sistema. Para redes extensas de sensores, passe sempre a alimentação dos sensores de campo por uma fonte de alimentação industrial externa e independente de 24 VDC, com uma referência de aterramento comum ao terminal 0V do controlador.
Dicas de comissionamento e fiação
Ao utilizar contadores de alta velocidade (até 60 kHz) nas entradas X000 a X007, passe os fios de sinal dos encoders de alta velocidade por cabos de par trançado blindados e dedicados. Aterre a blindagem somente no terminal do chassi, no lado do CLP. Evite passar os cabos dos encoders paralelamente a linhas de alimentação de alta corrente ou cabos de acionamento de motores CA no duto de fiação para evitar que o ruído de alta frequência corrompa a contagem de pulsos.
Diretrizes de instalação
AVISO CRÍTICO
Isole e bloqueie toda a alimentação da rede elétrica CA (100-240 VAC) que alimenta o controlador antes da montagem ou de iniciar qualquer conexão da fiação. Use somente ferramentas manuais isoladas. Verifique se todos os parafusos de fixação dos blocos de terminais estão bem apertados para evitar que conexões frouxas causem falhas térmicas ou danos por arco elétrico.
1
Montagem no chassi: Instale a unidade principal na vertical em um trilho DIN padrão de 35 mm ou fixe-a com segurança usando os suportes de montagem integrados, dentro de um gabinete metálico com boa ventilação e classificação IP54.
2
Conexão de aterramento: Estabeleça um caminho dedicado de baixa resistência para o aterramento do sistema usando um fio de no mínimo 2,0 mm² (14 AWG), conectado diretamente ao terminal de aterramento de proteção.
3
Fiação de entrada e saída: Desencape as extremidades dos fios em 6 mm, aplique terminais tubulares crimpados e insira-os nos blocos de terminais de parafuso removíveis. Aperte os parafusos dos terminais M3 com torque de 0,5 a 0,8 N-m.
4
Inspeção antes de ligar: Verifique novamente todas as conexões da fonte de alimentação em L e N antes de ligar o disjuntor. Ligue a unidade e confirme que a luz de status do LED "POWER" no painel frontal permanece verde e acesa continuamente.
