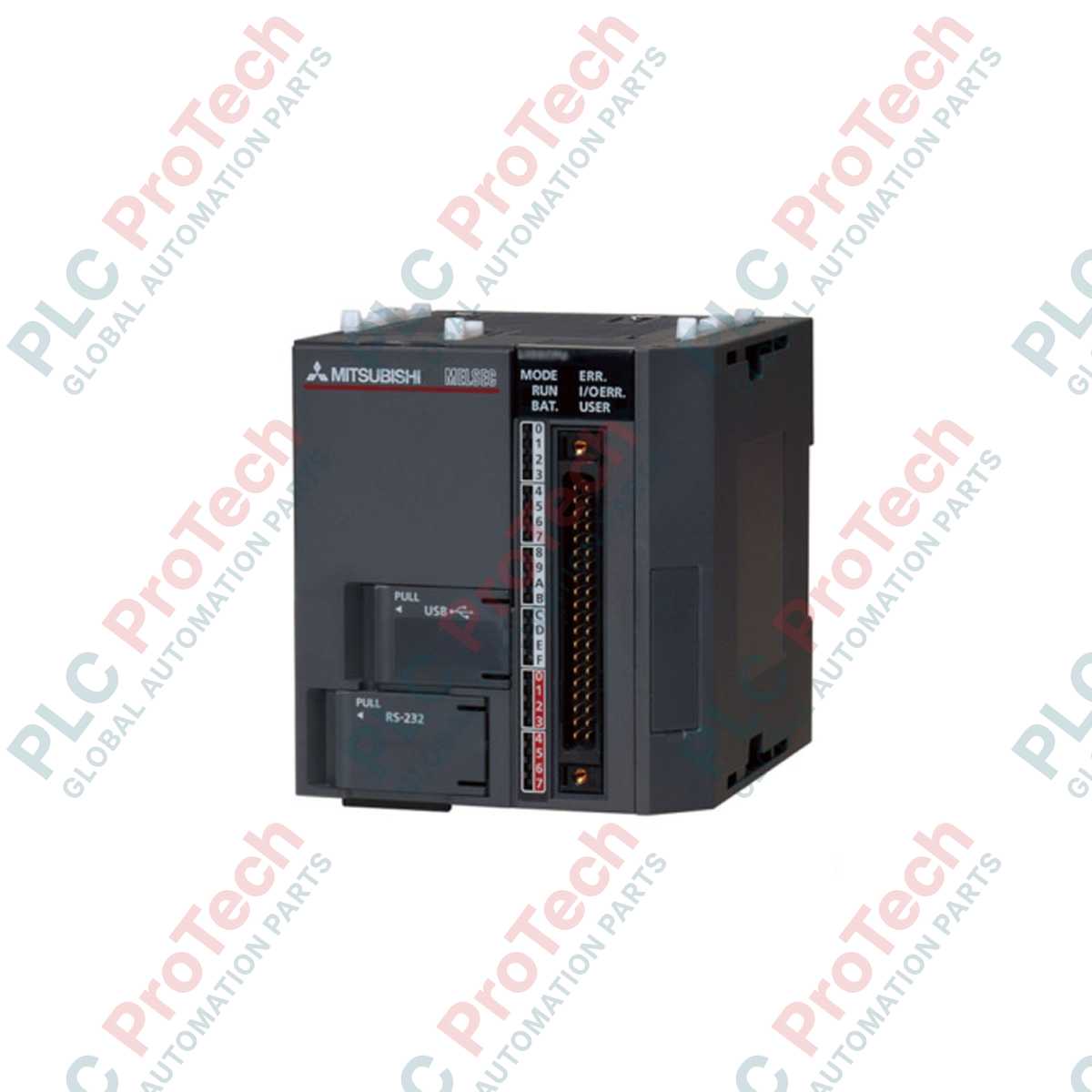

Módulo de CPU Mitsubishi Electric L06CPU-P da série MELSEC L

Descrição

Otimizando arquiteturas de controle compactas com execução de alta velocidade, o Mitsubishi Electric L06CPU-P atua como uma unidade central de processamento altamente capaz na família MELSEC L Series sem rack. Esse controlador integra entradas e saídas digitais diretamente no corpo da CPU, configuradas especificamente para a lógica de comutação PNP (source). Projetado com capacidade de programa de 240K bytes (aproximadamente 60K passos), ele gerencia tarefas de controle sofisticadas, oferecendo interfaces integradas Ethernet, USB e para cartões SD/SDHC. O módulo elimina as limitações físicas dos backplanes tradicionais, sendo montado diretamente em um trilho DIN padrão e conectado por conectores de barramento laterais para expansão modular.

Recursos

• Configuração de saída PNP: bloco de E/S integrado com 24 pontos, incluindo 16 entradas digitais e 8 saídas de transistor que utilizam lógica source (PNP).
• Comunicações integradas: porta Ethernet RJ45 dedicada compatível com MC Protocol e Modbus/TCP, além de uma porta Mini-USB para programação.
• Armazenamento de dados flexível: slot integrado para cartão de memória SD/SDHC para registro de dados, atualizações de firmware e backup abrangente de parâmetros.
• Processamento de alta velocidade: alcança tempos básicos de execução de instruções de 9,5 ns para instruções de sequência, garantindo varreduras rápidas do programa.
• Design modular sem rack: a instalação direta em trilho DIN, com acoplamento lateral dos conectores, simplifica a disposição dos gabinetes.

Aplicações

• Máquinas de embalagem: execução de controle de registro, contagem de alta velocidade e perfis de posicionamento em linhas de embalagem compactas.
• Transportadores e manuseio de materiais: controles localizados de roteamento, classificação e elevadores que utilizam redes de sensores PNP integradas.
• Subsistemas de tratamento de água: controladores de estações de bombeamento independentes que exigem comunicação Ethernet nativa e dimensões compactas.

Especificações técnicas

Conexões e interfaces

Modelos alternativos e compatibilidade

O L06CPU-P é a variante do tipo fonte do L06CPU padrão, que utiliza saídas de transistores do tipo dreno (NPN). A substituição de um pelo outro exige uma verificação cuidadosa da fiação e da polaridade dos sensores de campo. Se precisar ampliar os parâmetros do programa ou utilizar tabelas de dados maiores, considere migrar para o L26CPU-P, que dobra a capacidade de execução de passos e permanece totalmente compatível com os mesmos módulos de barramento de extensão lateral.

Problemas comuns em aplicações e observações de engenharia

Ao utilizar os contadores de alta velocidade integrados ao bloco de E/S, certifique-se de que os tempos de subida e descida do sinal não excedam o filtro de resposta configurado. Ruídos elétricos intensos próximos aos cabos de E/S podem causar contagens incorretas. Passe sempre as linhas de E/S separadamente dos cabos de CA de alta tensão. Em painéis de controle totalmente fechados e com circulação de ar limitada, observe que a comutação contínua de alta velocidade nos 8 canais de saída simultaneamente pode elevar a temperatura do módulo; verifique se as temperaturas ambientes do painel permanecem abaixo de 55 °C.

Dicas de comissionamento e fiação

Para se comunicar com a CPU via Ethernet, certifique-se de que o laptop de programação esteja na mesma sub-rede que o endereço IP padrão da CPU ou utilize a ferramenta de busca de conexão direta do GX Works2. Ao finalizar a conexão do conector de E/S de 40 pinos, conecte uma fonte de alimentação externa de 24 VCC, separada e regulada, aos terminais comuns designados para isolar a lógica do backplane da CPU de possíveis curtos-circuitos na fiação de campo.
