Descrição

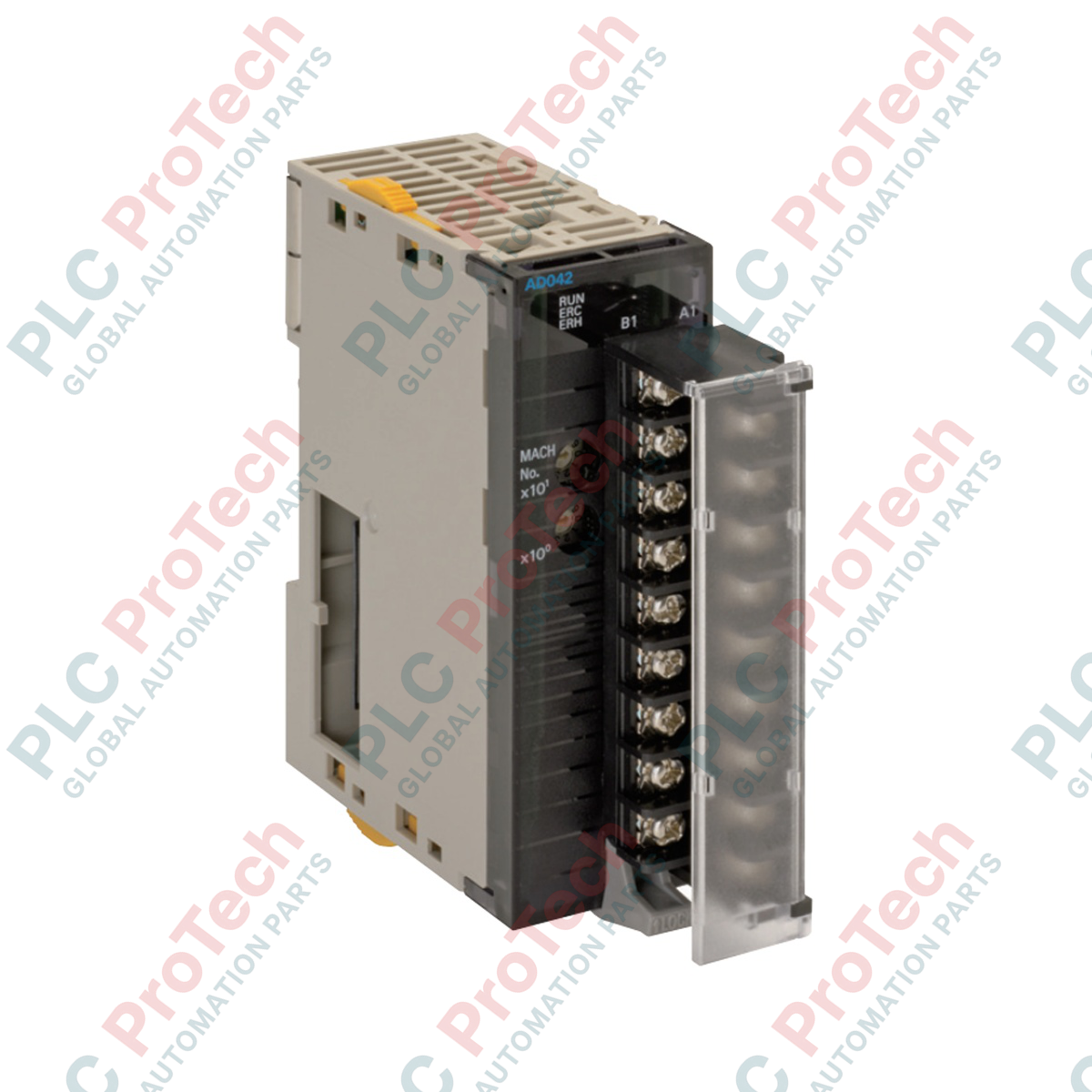

Projetado para aquisição de dados de alta densidade em redes PLC industriais, o Omron CJ1W-AD041-V1, módulo de entrada analógica, oferece digitalização multicanal de alta velocidade para a arquitetura compacta da Série CJ1. Este módulo permite a conexão direta a sensores de processo, transmissores e medidores de vazão padrão, convertendo medições físicas analógicas em dados digitais de alta precisão. Com um design robusto voltado à confiabilidade industrial, oferece taxas de resolução selecionáveis e funções integradas de processamento de sinais diretamente no nível do hardware, reduzindo a sobrecarga de processamento na CPU central.
Recursos
-
Digitalização de alta velocidade: Período de conversão selecionável de até 250 microssegundos por ponto para malhas de controle dinâmicas em tempo real.
-
Modos de resolução flexíveis: Resolução de saída digital configurável para 1/4000 ou 1/8000, conforme os requisitos de precisão da aplicação.
-
Condicionamento de sinal integrado: O processamento do valor médio, a retenção do valor de pico e a detecção de desconexão do sensor integrados reduzem a necessidade de lógica ladder complexa no PLC.
-
Arquitetura de cabeamento destacável: Conta com um bloco de terminais destacável de 18 pontos com parafusos M3, permitindo a pré-instalação rápida da fiação ou a substituição do módulo sem interromper a fiação de campo.
Aplicações
- Monitoramento de vazão, nível e pressão em processos químicos e de tratamento de água.
- Sistemas de monitoramento de temperatura que utilizam transmissores de sinais externos.
- Feedback de posição e deslocamento mecânico de múltiplos eixos.
- Sistemas de rastreamento de utilidades e controle ambiental em fábricas.
Especificações técnicas
| Parâmetro |
Especificação |
| Fabricante |
Omron |
| Número do modelo |
CJ1W-AD041-V1 |
| Série |
Série CJ (CJ1) |
| Tipo de módulo |
Unidade de entrada analógica |
| Número de entradas analógicas |
4 canais |
| Faixa do sinal de entrada (tensão) |
1 a 5 V, 0 a 5 V, 0 a 10 V, -10 a 10 V |
| Faixa do sinal de entrada (corrente) |
4 a 20 mA |
| Entrada nominal máxima |
Tensão: +/-15 V; corrente: +/-30 mA |
| Impedância de entrada |
Entrada de tensão: mínimo de 1 MOhm; entrada de corrente: 250 Ohms (valor nominal) |
| Período de conversão A/D |
1 ms por ponto ou 250 microssegundos por ponto (configurável) |
| Resolução |
1/4.000 ou 1/8.000 (configurável) |
| Isolamento |
Fotocoplador entre os sinais de E/S e do controlador (sem isolamento entre canais de entrada individuais) |
| Terminais externos |
Bloco de terminais destacável de 18 pontos (parafusos M3) |
| Consumo de corrente |
420 mA no máximo a 5 VCC |
| Temperatura de operação |
0 a 55 °C |
| Dimensões (W x A x P) |
3,1 cm x 9,0 cm x 6,5 cm |
| Peso de envio (calculado) |
2,0 kg |
Insights de Engenharia Empírica
Modelos alternativos e compatibilidade
O CJ1W-AD041-V1 é uma revisão de hardware atualizada do CJ1W-AD041 clássico. Embora mantenha a montagem física e as alocações lógicas padrão, a revisão V1 introduz o modo de conversão de alta velocidade (250 microssegundos/ponto), compatível com as unidades de CPU CJ1M, CJ2M e CJ2H mais recentes. Ao substituir um módulo antigo sem V1 em sistemas legados, confirme se as configurações de software do sistema correspondem aos perfis de velocidade de conversão e resolução definidos nos parâmetros da unidade do CLP.
Armadilhas de aplicação e observações de engenharia
Observe que o módulo fornece isolamento elétrico entre as entradas e a lógica interna do controlador, mas não fornece isolamento entre canais de entrada individuais. Se o seu sistema envolver dispositivos de campo em diferentes potenciais de aterramento, ocorrerão problemas de loop de terra, causando desvio do sinal ou eventual dano ao hardware. Para evitar isso, sempre utilize isoladores de sinal externos, canal a canal, para dispositivos de campo multiponto em ambientes com alto nível de ruído ou aterramento dividido.
Dicas de comissionamento e fiação
Para entradas de corrente (4 a 20 mA), você deve curto-circuitar os terminais de entrada de tensão (V IN) e comum (COM) do canal correspondente antes de energizar o circuito. Não fazer a ponte entre esses terminais em configurações de circuito de corrente ativas pode danificar o resistor interno de 250 Ohms devido à flutuação de tensão de alta impedância. Sempre encaminhe os fios de sinais analógicos separadamente das linhas de CA de alta tensão para evitar a indução de ruído magnético.
Diretrizes de instalação
AVISO CRÍTICO
Certifique-se de que todo o rack do CLP e as fontes de alimentação do circuito dos instrumentos de campo associados estejam completamente desenergizados antes de instalar, remover ou conectar a fiação deste módulo. A troca do módulo com o rack energizado pode corromper os estados da memória da CPU, provocar erros de barramento em todo o sistema e causar degradação permanente do hardware.
1
Alinhe o entalhe inferior do módulo CJ1W-AD041-V1 com o encaixe no backplane ou no módulo adjacente e gire-o para cima até encaixá-lo.
2
Trave firmemente os cursores amarelos na parte superior e inferior do módulo para conectar fisicamente a unidade ao conjunto do barramento do rack.
3
Faça a fiação do bloco de terminais M3 usando cabos de par trançado blindados. Aterre a blindagem em apenas uma extremidade (normalmente no terminal de aterramento do CLP) para reduzir a interferência eletromagnética.
4
Verifique novamente as chaves seletoras de faixa no corpo físico do módulo (se aplicável) e ajuste as configurações da área DM do software no CX-Programmer para que correspondam.
