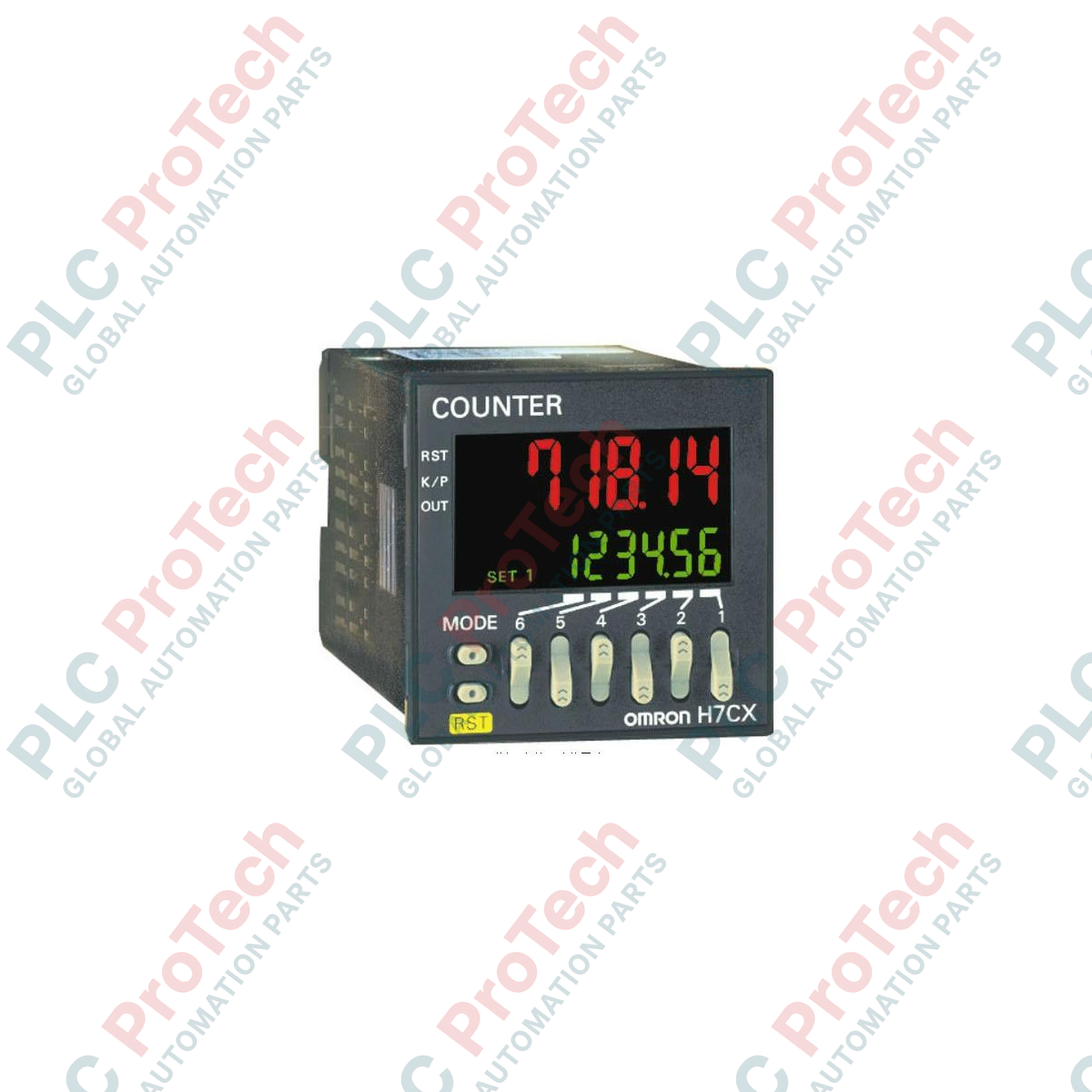

Integrado perfeitamente às modernas linhas de processamento, o Omron H7CX-A11D1-N funciona como um contador digital e tacômetro de alta precisão no formato 1/16 DIN, projetado para monitoramento rápido de pulsos e coordenação de saídas. Equipado com um display de caracteres PV vívidos e em duas cores, este controlador multimodo permite que a equipe de operação acompanhe contagens, lotes e métricas de velocidade em um único painel compacto. O dispositivo é compatível com um barramento de controle mult tensão e integra caminhos flexíveis de saída por contato e de estado sólido para acionar processos secundários de automação com segurança e confiabilidade.
| Parâmetro da especificação | Valor de engenharia |
|---|---|
| Fabricante | Omron |
| Referência do modelo | H7CX-A11D1-N |
| Dígitos do display | 6 dígitos (-99999 a 999999) |
| Tensão da fonte de alimentação | 12 a 24 VCC / 24 VCA a 50/60 Hz |
| Conexões externas | Layout de conexão do soquete de 11 pinos |
| Velocidade de processamento da entrada | 30 Hz ou 5 kHz (selecionável por chave DIP) |
| Tipos de saída | Contato (SPDT: 250 VCA, 3 A resistivos) e transistor (coletor aberto NPN/PNP: 30 VCC, 100 mA) |
| Faixa de proteção das teclas | Bloqueio físico por níveis internos de firmware |
| Limite de temperatura operacional | -10 a 55 °C (sem formação de gelo ou condensação) |
| Grau de proteção do painel frontal | IP66 / NEMA 4X (à prova de poeira e de gotejamento) |
| Peso de envio (calculado) | 2,0 kg (incluindo as camadas da caixa protetora de segurança) |
| Dimensões do painel frontal (calculadas) | 48,0 mm x 48,0 mm (estilo de montagem em painel 1/16 DIN) |
| Profundidade de inserção do corpo | 84,1 mm |
| Terminal de 11 pinos | Atribuição de funções |
|---|---|
| Pino 1 | Comum das entradas (GND) |
| Pino 2 | Entrada da fonte de alimentação (12–24 VCC / 24 VCA) |
| Pino 3 | Entrada de contagem 1 (entrada de sinal CP1) |
| Pino 4 | Entrada de contagem 2 (entrada de sinal CP2) |
| Pino 5 | Entrada de reset / sinal de comando do gateway |
| Pino 6 | Emissor comum da saída do transistor |
| Pino 7 | Entrada da fonte de alimentação (12–24 VCC / 24 VCA) |
| Pino 8 | Coletor da saída do transistor (opção NPN/PNP) |
| Pino 9 | Comum do relé de saída por contato (COM) |
| Pino 10 | Relé de saída por contato normalmente fechado (NC) |
| Pino 11 | Relé de saída por contato normalmente aberto (NO) |
As variantes com sufixo -N substituem diretamente os modelos H7CX legados de 11 pinos. Embora as atribuições dos pinos permaneçam rigorosamente idênticas, observe que os parâmetros padrão do programa interno podem variar entre as revisões padrão e mais recentes. Verifique a configuração das chaves DIP no alojamento lateral para garantir que as razões de divisão internas, os modos de contagem e os perfis de resposta estejam alinhados à configuração histórica da instalação.
Ao configurar a velocidade máxima de contagem de 5 kHz, certifique-se de que os sinais de entrada sejam provenientes de sensores de proximidade de estado sólido e sem contato ou de encoders rotativos. Entradas por contato mecânico sofrerão com o repique dos contatos, resultando em contagens falsas e irregulares. Se for necessário usar uma interface com chave mecânica, reduza a velocidade máxima de contagem da entrada para 30 Hz por meio das chaves DIP físicas para ativar o filtro interno de ruído passa-baixa.
Certifique-se de que todos os cabos de alta tensão (especificamente os contatos de saída que comutam cargas indutivas pesadas) sejam roteados fisicamente separados dos caminhos dos sensores de entrada. Use cabos blindados de par trançado para as entradas CP1, CP2 e Reset, aterrando a blindagem exclusivamente no bloco de terminais do painel para atenuar o ruído de sinal induzido eletromagneticamente por acionamentos e dispositivos de manobra ativos nas proximidades.
Prepare um recorte de painel padrão de 45,0 mm x 45,0 mm, de acordo com as especificações DIN padrão.
Fixe a junta impermeável ao redor do ressalto do alojamento frontal para obter proteção NEMA 4X / IP66 na face frontal.
Deslize o módulo pela frente até o recorte do painel e, em seguida, deslize o suporte adaptador de montagem sobre o chassi pela parte traseira, apertando os parafusos físicos do painel apenas manualmente.
Configure o banco físico de chaves DIP localizado no painel traseiro ou lateral de acordo com a função necessária, a lógica de entrada (NPN versus PNP) e os requisitos de velocidade do sensor.
Verifique os loops de conexão em relação ao mapa de configuração dos pinos do soquete de 11 pinos, fixe o soquete à unidade e aplique as linhas de alimentação para iniciar o comissionamento.
