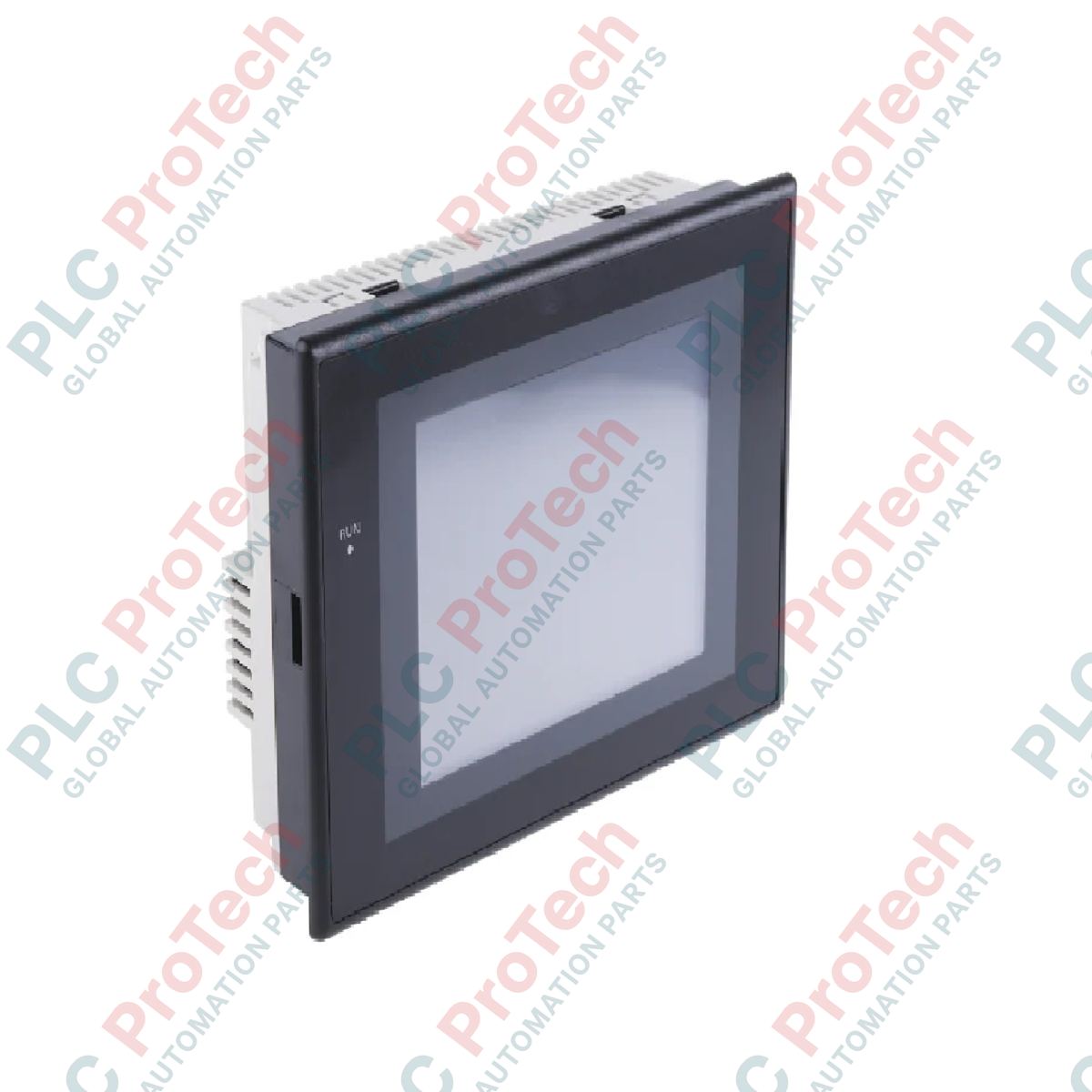

Omron NS5-SQ10B-V2 NS Series Terminal HMI com tela sensível ao toque

SKU NS5-SQ10B-V2

Em estoque

12-month warranty
Free returns within 30 days

Fabricante: Omron
Nº do Produto: NS5-SQ10B-V2
País de origem:Japão
Tipo de Produto: Terminais HMI com tela sensível ao toque
Pagamento: T/T, Western Union
Peso: 8000g
Dimensões: 220 mm x 170 mm x 90 mm
Porto de embarque: Xiamen
Garantia: 12 meses

Descrição

Otimizando a interação do operador no chão de fábrica, a Omron NS5-SQ10B-V2 oferece visualização robusta e recursos confiáveis de comunicação para sistemas de automação industrial. Projetado com um display TFT colorido de alta nitidez de 5,7 polegadas, este terminal é compatível com 32.768 cores para apresentar esquemas detalhados do sistema e variáveis de processo com excelente resolução. A integração da biblioteca Omron Smart Active Parts (SAP) simplifica o desenvolvimento ao fornecer componentes gráficos pré-programados e pré-testados que se comunicam diretamente com o controlador host, reduzindo o tempo de engenharia durante as fases de comissionamento e manutenção.

Principais recursos

Display TFT colorido de alta luminância compatível com até 32.768 cores para uma representação gráfica nítida.
Generosa capacidade de 60 MB de memória do sistema para dados de telas, histórico amplo de alarmes e armazenamento de receitas.
Duas interfaces seriais RS-232C que facilitam a conexão simultânea a controladores ou dispositivos periféricos.
Porta USB Tipo B integrada, projetada para upload, download e diagnóstico de projetos em alta velocidade.
Slot para cartão CompactFlash que permite registro de dados localizado, transferência de receitas e backups do sistema de forma simples.
Suporte a vários idiomas, incluindo conjuntos de caracteres europeus, asiáticos e cirílicos, para implantação global de sistemas.

Aplicações industriais

Máquinas de embalagem e montagem: Visualização de processos em tempo real e ajustes de parâmetros operacionais em linhas de produção de alta velocidade.
Fabricação automotiva: Monitoramento confiável por IHM em células robotizadas, painéis de controle de transportadores e redes de movimentação de peças.
Tratamento de água e águas residuais: Visualização centralizada de configurações de bombas, alarmes de nível e métricas do sistema em ambientes robustos e empoeirados.
Sistemas de movimentação de materiais: Visualização distribuída para linhas de triagem, centros de distribuição e sistemas automatizados de armazenamento e recuperação (ASRS).

Especificações técnicas

Parâmetro	Valor da especificação
Fabricante	Omron
Código do modelo	NS5-SQ10B-V2
Tipo de display	LCD TFT colorido de alta luminância de 5,7 polegadas
Resolução	320 x 240 pixels (QVGA)
Cores compatíveis	256 cores (32.768 cores para imagens estáticas)
Vida útil da retroiluminação	Mínimo de 75.000 horas
Tensão de entrada	24 VCC (Faixa aceitável: 20,4 a 27,6 VCC)
Consumo de energia	15 W no máximo
Memória integrada	60 MB (Memória Flash interna)
Proteção do painel frontal	IP65F (Estanque a poeira e resistente a jatos de água)
Cor da moldura	Preto
Temperatura ambiente de operação	0 a 50 °C
Peso de envio (calculado)	1,5 kg
Dimensões da embalagem (calculadas)	220 mm x 170 mm x 90 mm

Conexões e interfaces

Interface / Porta	Tipo de conector	Atribuição de pinos / circuitos
Porta serial A	D-Sub de 9 pinos (Fêmea)	RS-232C (Host Link, NT Link ou Link 1:N)
Porta serial B	D-Sub de 9 pinos (Fêmea)	RS-232C (Host Link, NT Link ou Link 1:N)
Porta USB	USB Tipo B (Fêmea)	Porta USB 1.1 Device Slave para programação de telas
Slot de memória	Soquete CompactFlash	Registro de dados, transferência de telas e armazenamento do firmware do sistema
Terminal de alimentação	Parafusos M3	Entrada de alimentação de 24 VCC (+ / - / Terra funcional)

Insights de Engenharia Empírica

Modelos alternativos e compatibilidade

A versão -V2 designa chips de processamento gráfico atualizados e um conjunto de retroiluminação de LED de alta eficiência em comparação com telas antigas não-V2 ou V1. Embora os perfis de montagem correspondam aos modelos antigos, os projetos desenvolvidos para revisões anteriores devem ser convertidos no CX-Designer antes do download para uma unidade -V2. Observe que o SQ10B-V2 não possui Ethernet integrada; se for necessária uma integração em rede, será necessário instalar uma placa opcional ou optar pela variante NS5-SQ11B-V2.

Armadilhas de aplicação e notas de engenharia

Em gabinetes vedados com componentes que geram muito calor, pontos de concentração térmica podem fazer com que os cristais líquidos do LCD fiquem temporariamente pretos (transição de fase isotrópica). Garanta uma distância estrutural de pelo menos 100 mm dos dispositivos de manobra adjacentes e gerencie o fluxo de ar interno do painel para manter as temperaturas de operação dentro da faixa nominal de 0 a 50 degC. Além disso, utilize sempre uma fonte de alimentação externa de 24 VCC isolada das linhas de cargas indutivas para evitar picos severos de tensão durante a comutação de contatores mecânicos.

Dicas de comissionamento e fiação

Ao encaminhar linhas seriais RS-232C, certifique-se de que os cabos não passem paralelamente a linhas de CA de alta tensão. É obrigatório usar cabeamento blindado de par trançado, com a blindagem de cobre aterrada no lado do controlador host para neutralizar o ruído elétrico. Ao formatar um cartão CompactFlash para registro do sistema, certifique-se de que a estrutura dos blocos de armazenamento use FAT16 ou FAT32 padrão, dependendo das diretrizes atuais do firmware; cartões formatados com outras estruturas podem causar travamentos na inicialização do sistema ou atrasos cíclicos de leitura/gravação.

Diretrizes de instalação

AVISO CRÍTICO: Antes de tentar cortar o painel, inserir a unidade ou realizar terminações de fiação, verifique se a alimentação de entrada principal de 24 VCC está completamente desenergizada. Confirme que não resta nenhuma carga residual nos circuitos de fornecimento de energia. A falha em isolar as linhas de alimentação pode danificar os circuitos lógicos integrados CMOS de alta sensibilidade dentro da unidade HMI.

1

Prepare um recorte retangular plano no painel, medindo 184 mm por 131 mm, mantendo a superfície do painel estruturalmente reta (tolerâncias dentro de +/- 0,5 mm) para evitar pontos de pressão na junta da estrutura.

2

Posicione a junta de borracha estanque nivelada nos canais internos da moldura do NS5-SQ10B-V2. Certifique-se de que não haja torções nem folgas, pois isso preserva o nível de proteção estrutural IP65F.

3

Insira o terminal HMI diretamente no recorte preparado. Evite forçar os cantos para impedir a flexão do display ou microfissuras capilares no substrato de vidro.

4

Fixe os suportes metálicos padrão de montagem aos receptáculos dos slots traseiros da carcaça. Aperte os parafusos de montagem uniformemente, seguindo rigorosamente a especificação de torque de 0,5 a 0,6 N-m, para obter uma vedação estanque uniforme sem tensionar excessivamente a moldura sintética.

5

Conecte o terminal de aterramento funcional dedicado (FG) usando um fio de 2 mm² ou maior a um ponto de aterramento dedicado de baixa resistência para filtrar ruídos industriais de alta frequência.

FAQ

Qual é a principal diferença entre esta unidade -V2 e as variantes mais antigas não-V2 ou V1?

A unidade -V2 contém placas de processador gráfico otimizadas e uma retroiluminação LED de alta eficiência, proporcionando uma vida útil operacional mais longa, de até 75.000 horas, enquanto os designs não-V2 mais antigos usavam retroiluminação CCFL, com menor durabilidade.

Posso conectar o NS5-SQ10B-V2 a uma rede Ethernet?

Este modelo não possui Ethernet integrada. Duas portas seriais RS-232C são padrão. Para integração à rede, é necessário selecionar o modelo NS5-SQ11B-V2 ou instalar uma placa opcional de interface de rede compatível.

Qual software de programação é usado para criar telas para esta IHM?

Os designs das telas e as configurações lógicas deste terminal são desenvolvidos usando o software Omron CX-Designer, que é um componente do abrangente pacote de software CX-One.

Qual é o tamanho recomendado do cabo de alimentação para os terminais CC?

Recomendamos usar cabos de cobre trançados, com seção transversal do condutor de 0,75 a 2 mm² (18 a 14 AWG), classificados para temperaturas industriais, para alimentar os terminais de 24 VCC.
