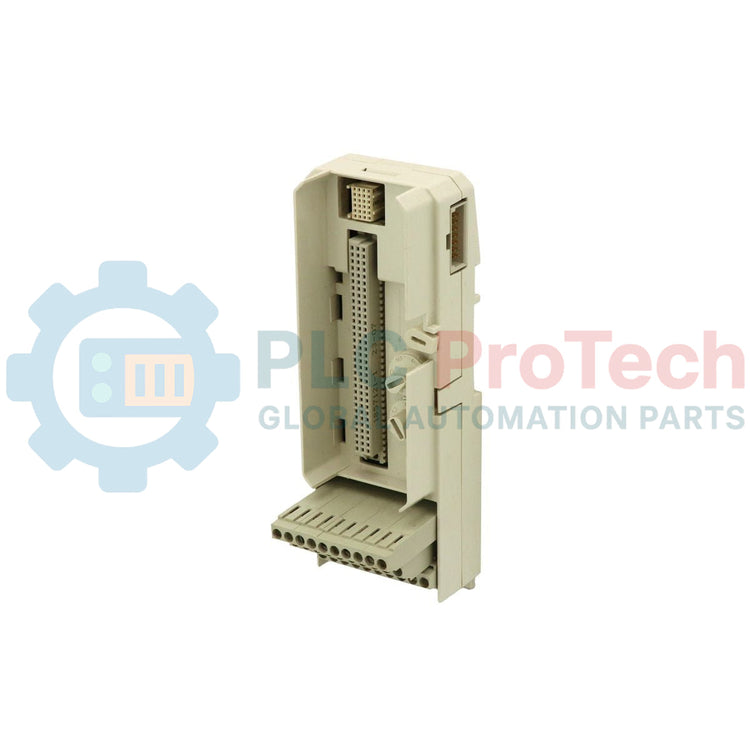

Unidade de terminação de módulo MTU compacto ABB TU811V1 3BSE013231R1 S800 I/O

Visão geral do produto

TU811V1 (3BSE013231R1) ABB S800 I/O Compact MTU fornece uma solução compacta de terminação de módulos para sistemas de controle distribuído que exigem uma interface de sinal estável no nível de campo. Foi projetado para arquiteturas ABB S800 I/O usadas em usinas de energia, refinarias de petróleo, plataformas offshore e sistemas de automação industrial nos quais a terminação confiável de sinais é fundamental. A unidade suporta 1 x 8 terminais de sinal e garante uma conexão elétrica segura entre a fiação de campo e os módulos de I/O. Os engenheiros utilizam-na para simplificar a fiação dos painéis e reduzir o tempo de instalação em sistemas de controle modulares. Seu formato compacto permite a instalação de alta densidade em ambientes de painéis com espaço limitado. O design melhora a confiabilidade do sistema ao fornecer pontos de terminação estáveis para circuitos de sinal de baixa e média tensão de até 250 V. Desempenha um papel importante na redução de erros de fiação e do tempo de inatividade para manutenção em indústrias de processos contínuos.

Configuração técnica e design da interface de sinal

O TU811V1 funciona como uma interface passiva de terminação entre dispositivos de campo e módulos de I/O S800. Ele fornece roteamento estruturado de sinais em 8 canais por meio de um layout compacto de terminais. O módulo é integrado diretamente aos racks ABB S800 I/O, garantindo integridade consistente dos sinais e estabilidade mecânica. Cada ponto de terminal foi projetado para fixação segura e resistência a vibrações em ambientes industriais. O design oferece suporte a práticas de fiação padronizadas para a expansão escalável do sistema de controle. Ele elimina painéis de distribuição complexos ao centralizar a terminação de campo no nível do módulo. O isolamento elétrico depende do design do módulo de I/O conectado na arquitetura do sistema S800.

Especificações técnicas

Perguntas frequentes técnicas

O TU811V1 é compatível com todos os módulos de I/O S800?
Ele foi projetado para sistemas ABB S800 I/O e funciona com módulos de I/O compatíveis e homologados.

O TU811V1 fornece condicionamento ou isolamento de sinais?
Não, ele funciona como uma unidade de terminação passiva. O condicionamento do sinal é realizado pelo módulo de I/O.

Ele pode ser usado em ambientes com alta vibração?
Sim, foi projetado para painéis industriais com estruturas de terminais resistentes a vibrações.

Qual é a tensão máxima suportada?
Ele suporta fiação de sinais de campo de até 250 V, conforme as especificações do S800 I/O.

Guia de engenharia e instalação

Instale o TU811V1 em uma estrutura de montagem S800 I/O devidamente aterrada. Garanta um torque dos terminais firme e uniforme para manter a estabilidade dos sinais por longo prazo. Use cabos blindados na fiação de campo em zonas com alta interferência eletromagnética. Mantenha a separação entre os cabos de alimentação e os terminais de sinal para reduzir o acoplamento de ruído. Verifique o alinhamento correto do módulo antes de energizar o sistema. Em ambientes com alta vibração, inspecione o aperto dos terminais durante os ciclos de manutenção programada. Mantenha um fluxo de ar adequado no painel para garantir a confiabilidade de longo prazo dos módulos de I/O adjacentes.
