Имитатор 16 переключаемых входов Schneider Electric Modicon Quantum 140XSM00200

Обзор продукта

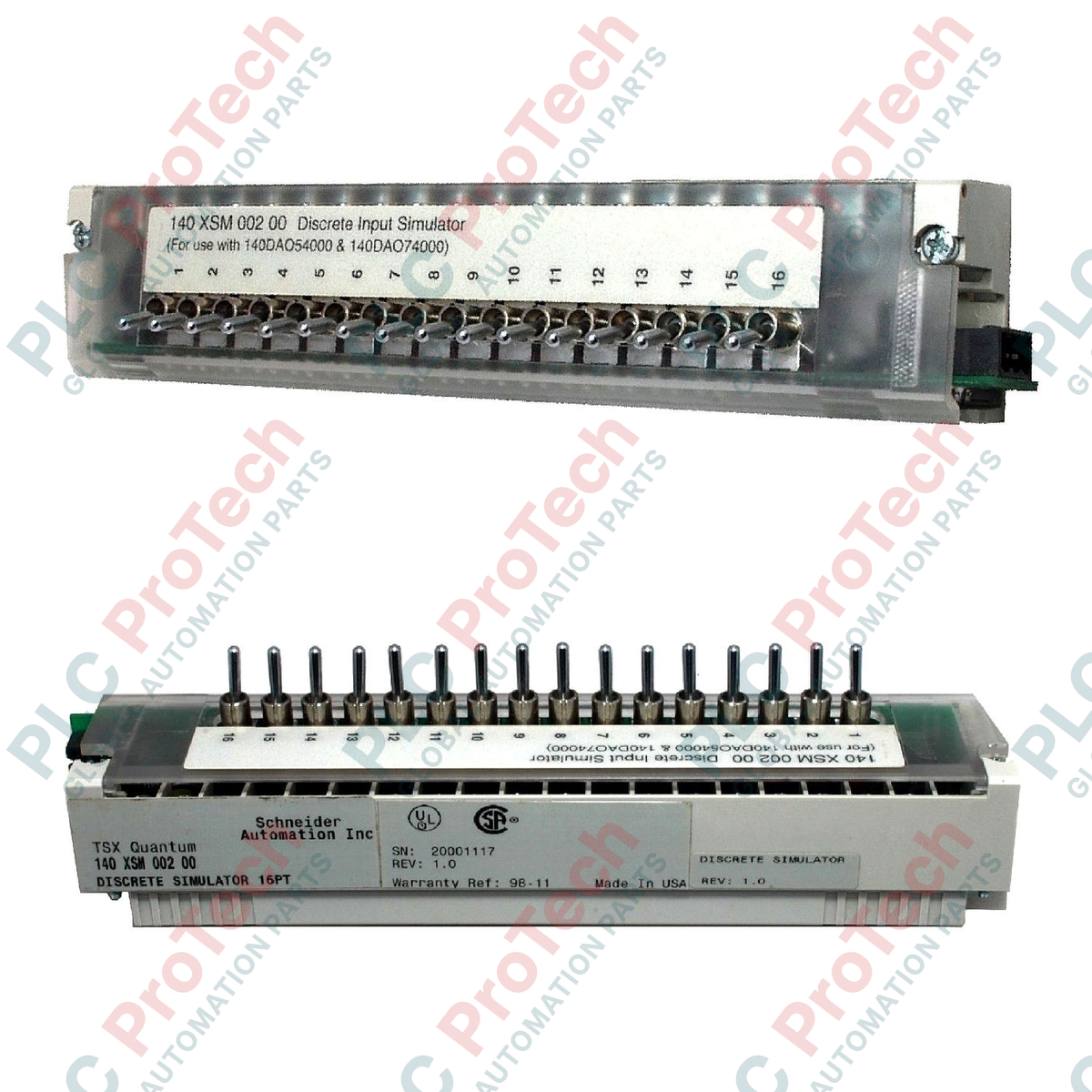

140XSM00200 - это специализированный инструмент для диагностики и ввода в эксплуатацию в составе платформы автоматизации Schneider Electric Modicon Quantum. Это многофункциональное вспомогательное устройство, симулятор дискретных входов, оснащённый 16 встроенными ручными переключателями, которые позволяют инженерам имитировать реальные полевые сигналы без использования внешней проводки или датчиков.

Подключаясь непосредственно к передней части определённых модулей дискретных входов Quantum, 140XSM00200 обеспечивает точную проверку логики и заводские приёмочные испытания (FAT). Это незаменимый компонент для отладки сложного кода ПЛК, проверки последовательностей блокировок и обучения операторов в безопасной среде. Такая возможность «сухого прогона» гарантирует полную проверку логики автоматизации до подключения системы к действующему промышленному оборудованию, значительно снижая риск его повреждения при запуске.

Техническая конфигурация

140XSM00200 разработан для бесшовной механической и функциональной интеграции с линейкой модулей ввода-вывода Quantum:

• Моделирование 16 каналов: обеспечивает 16 независимых тумблеров, позволяя одновременно моделировать данные полноценного 16-точечного модуля входов.

• Совместимость с модулями: специально разработан для подключения к модулям дискретных входов 140DAI54000 (115 В переменного тока) и 140DAI74000 (230 В переменного тока).

• Прямой аппаратный интерфейс: устанавливается непосредственно на передний разъём целевого модуля ввода-вывода, заменяя полевые входы и обеспечивая ручное управление для технического специалиста.

• Внешнее питание не требуется: симулятор использует внутреннюю логику подключённого модуля и не требует дополнительного внешнего источника питания для подачи сигналов.

• Высокая наглядность: положения ручных переключателей обеспечивают непосредственную физическую индикацию состояния каждого входного бита, соответствующую светодиодным индикаторам состояния на основном модуле.

Технические характеристики

Часто задаваемые технические вопросы

Требуется ли для 140XSM00200 отдельная программная настройка?

Нет. Процессор ПЛК воспринимает симулятор так же, как заменяемые им полевые сигналы. В среде программирования (Unity Pro/Control Expert) достаточно контролировать регистры дискретных входов, соответствующие слоту, в котором установлен основной модуль.

Можно ли использовать этот симулятор с модулями 24 В постоянного тока?

Согласно спецификациям производителя, 140XSM00200 в основном заявлен как совместимый с модулями серии 140DAI (переменный ток). Перед установкой обязательно проверьте распиновку разъёма и номинальное напряжение основного модуля, чтобы обеспечить безопасную эксплуатацию.

Безопасно ли оставлять симулятор установленным во время обычного производства?

Хотя симулятор отличается высокой прочностью, он предназначен для испытаний и технического обслуживания. В производственной среде его следует снять и заменить фактической полевой проводкой, чтобы ПЛК получал данные в реальном времени от технологических датчиков.

Руководство по проектированию и установке

Порядок испытаний и отладки

Чтобы использовать симулятор, отсоедините разъём полевой проводки от передней части модуля 140DAI и установите на его место 140XSM00200. Это позволяет пошагово пройти последовательность - например, переключить переключатель 1 для подачи команды «Пуск насоса», а переключатель 2 - для подтверждения потока, - чтобы убедиться, что логика ПЛК запускает правильные последующие действия. Это самый быстрый способ выявить «состояния гонки» или логические ошибки в сложном коде.

Механическая установка

Симулятор разработан с учётом удобства использования. При подключении к модулю дискретного ввода-вывода Quantum убедитесь, что штыри правильно совмещены с передней клеммной колодкой модуля. Прикладывайте равномерное усилие, пока устройство не будет полностью установлено. Поскольку это часто компонент американского производства (страна происхождения: US), он соответствует строгим механическим допускам, предусмотренным для системы Quantum «RAK».

Хранение и обслуживание

Поскольку 140XSM00200 является диагностическим инструментом, который может использоваться не каждый день, храните его в антистатическом пакете в чистом и сухом месте. Периодически переключайте все 16 переключателей, предварительно отсоединив устройство, чтобы предотвратить окисление контактов, которое может привести к нестабильным сигналам во время следующего цикла испытаний.
