Обзор

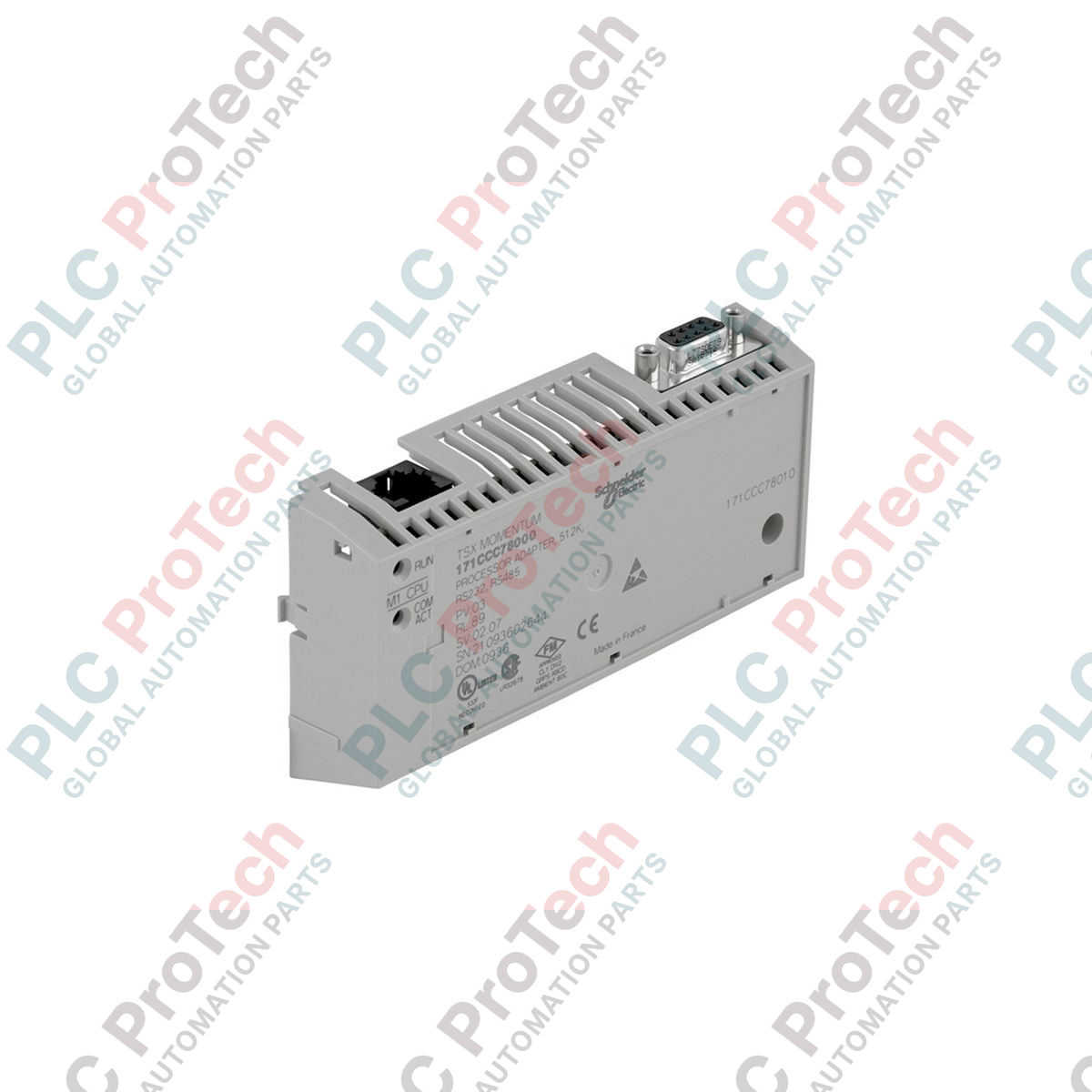

171CCS78000 — это высокопроизводительный адаптер процессора M1 семейства Schneider Electric Modicon Momentum, предназначенный для обеспечения централизованного управления в распределённых топологиях ввода-вывода. Работая с тактовой частотой 20 МГц, этот адаптер процессора устанавливается непосредственно на любую базу ввода-вывода Momentum, превращая обычный блок ввода-вывода в полнофункциональный программируемый логический контроллер (ПЛК).

Оснащённый двумя портами связи Modbus, 171CCS78000 отлично подходит для сетей с несколькими устройствами, обеспечивая одновременный обмен данными с панелями HMI, приводами с регулируемой скоростью или системами диспетчерского управления. Этот модуль преимущественно используется в производстве, системах водоснабжения и водоотведения, а также в сфере транспортировки материалов и является важным компонентом для поддержания устаревших промышленных систем. Несмотря на то что он находится на этапе снятия с производства, его доказанная надёжность и возможности детерминированного управления делают его незаменимым компонентом для руководителей объектов, стремящихся сохранить существующую автоматизированную инфраструктуру без дорогостоящей переработки.

Техническая конфигурация

171CCS78000 служит центральным «мозгом» модульной платформы Momentum, объединяя вычислительную мощность с гибкими сетевыми возможностями:

• Два подключения Modbus: оснащён двумя независимыми портами Modbus RS485, обеспечивающими эффективный обмен данными и одноранговое сетевое взаимодействие в сложных архитектурах.

• Процессорное ядро 20 МГц: обеспечивает достаточную вычислительную скорость для логики средней сложности, контуров ПИД-регулирования и быстрого обновления данных ввода-вывода.

• Модульная конструкция с установкой «защёлкиванием»: устраняет необходимость в объединительной плате; адаптер устанавливается непосредственно на базы ввода-вывода, значительно сокращая требования к пространству внутри шкафа.

• Стандартизированное программирование: полностью совместим с устаревшим программным обеспечением Schneider Electric для программирования, обеспечивая бесшовную интеграцию логики для существующих пользователей Momentum.

• Эффективность аппаратной части: компактные размеры и небольшой вес (0,22 кг) позволяют устанавливать устройство с высокой плотностью в небольших шкафах или распределённых коммутационных коробках.

Технические характеристики

Часто задаваемые вопросы

Можно ли использовать 171CCS78000 в качестве автономного контроллера?

Да, при установке на базу ввода-вывода Momentum он функционирует как автономный ПЛК. Отдельная стойка или модуль питания не требуются, поскольку питание подаётся через базовый блок ввода-вывода.

Какова максимальная длина кабеля для портов Modbus?

Для портов Modbus RS485 максимальная длина сегмента без повторителя составляет 1200 метров (примерно 4000 футов), при условии использования качественного экранированного кабеля типа «витая пара» и правильного оконцевания.

Существует ли прямая замена этому модулю, снятому с производства?

Хотя Schneider Electric перешла к сериям Modicon M221/M241, прямой замены с установкой «защёлкиванием», совместимой с базами ввода-вывода Momentum, не существует. Поддержание запаса устройств 171CCS78000 является наиболее экономичным способом обслуживания существующих установок Momentum.

Руководство по проектированию и установке

Подключение и согласование портов связи

При использовании обоих портов Modbus убедитесь, что сеть правильно согласована и оснащена оконечными резисторами сопротивлением 120 Ом на физических концах магистрали. Неправильное оконцевание в системе с процессором 20 МГц может привести к периодическим ошибкам CRC и аварийным сигналам «Состояние модуля». В условиях высокого уровня помех всегда используйте экранированные кабели и заземляйте экран в одной точке.

Тепловые условия и монтаж

Поскольку 171CCS78000 устанавливается непосредственно на базу ввода-вывода, его конструкционная прочность зависит от базы. Убедитесь, что фиксирующие защёлки полностью вошли в зацепление. В условиях сильной вибрации рекомендуется дополнительно установить фиксаторы на DIN-рейке с обеих сторон сборки. Не устанавливайте модуль в местах, подверженных воздействию прямых солнечных лучей, или рядом с источниками сильного нагрева, поскольку чрезмерное тепло может снизить точность генератора частоты 20 МГц.

Защита памяти

Поскольку это устаревший адаптер M1, во время планового технического обслуживания необходимо проверять состояние встроенной батареи или резервного конденсатора. Если модуль длительное время обесточен при неработоспособной батарее, пользовательская программа может быть утрачена, и потребуется повторная загрузка из исходных файлов.
